ウェーブクレスト株式会社 ベクトル ネットワーク アナライザ 最大9GHz（モデルによる） (3657シリーズ)
ベクトル ネットワーク アナライザ 最大9GHz（モデルによる）の特長
製品概要
3657 シリーズ ベクトル ネットワーク アナライザは、無線通信、ケーブル TV、教育、自動車エレクトロニクスなどの分野に適しており、フィルタ、アンプ、アンテナ、ケーブル、ケーブル TV タップなどの RF コンポーネントの性能測定に使用できます。この製品は Windows オペレーティング システムを使用しており、エラー キャリブレーション機能、タイム ドメイン機能、フィクスチャ シミュレータ機能、自動フィクスチャ除去機能、高度なタイム ドメイン解析機能を備え、対数振幅、線形振幅、インピーダンス、定在波、位相、群遅延時間、スミスを備えています。チャート、極座標などの表示形式に対応、マルチチャンネル、マルチウィンドウ表示が可能、USBインターフェース、LANネットワークポート、HDMIインターフェース、DPインターフェースを装備。テスト対象デバイスの S パラメータの振幅、位相、群遅延特性を迅速かつ正確に測定でき、効率的で強力なエラー修正機能を備えています。
主な特徴
★最大140dBのダイナミックレンジにより、高除去比デバイスを正確に測定できます。
★4us/ポイントのテスト速度により、生産ラインのテスト効率が大幅に向上します。
★安定性が高く、高精度の試験要件を満たします。
★より多くの機能、標準のタイムドメイン解析機能に加えて、オプションの自動フィクスチャ除去機能や高度なタイムドメイン解析機能もあります。
★小型・軽量化により、同じスペース条件下でより多くの試験器を配置できるようになりました。
★ラックマウント (2U) モデルとデスクトップ (5U) モデルをご用意しています。
★4ポートオプションを使用すると、1つの接続で4ポートネットワークの16個のSパラメータ測定をすべて達成でき、バランスパラメータ測定も実行できます。
★リップルテスト、帯域幅テスト、リミットテスト、その他の機能などの強力なデータ分析機能により、ユーザーは適切な決定を下し、テスト効率を向上させることができます。
★ リモートコントロールやシステム相互接続用のLANインターフェースと6つのUSBインターフェースを搭載しています。
★SCPIコマンド同期記録、ワンクリックでスクリプト生成。
★12.1インチの同一画面上のマルチパラメータディスプレイ、マルチタッチ操作。
広いダイナミックレンジ
最大 140dB (IFBW=10Hz) のダイナミックレンジを備え、高除去比のデバイスを正確に測定できます。

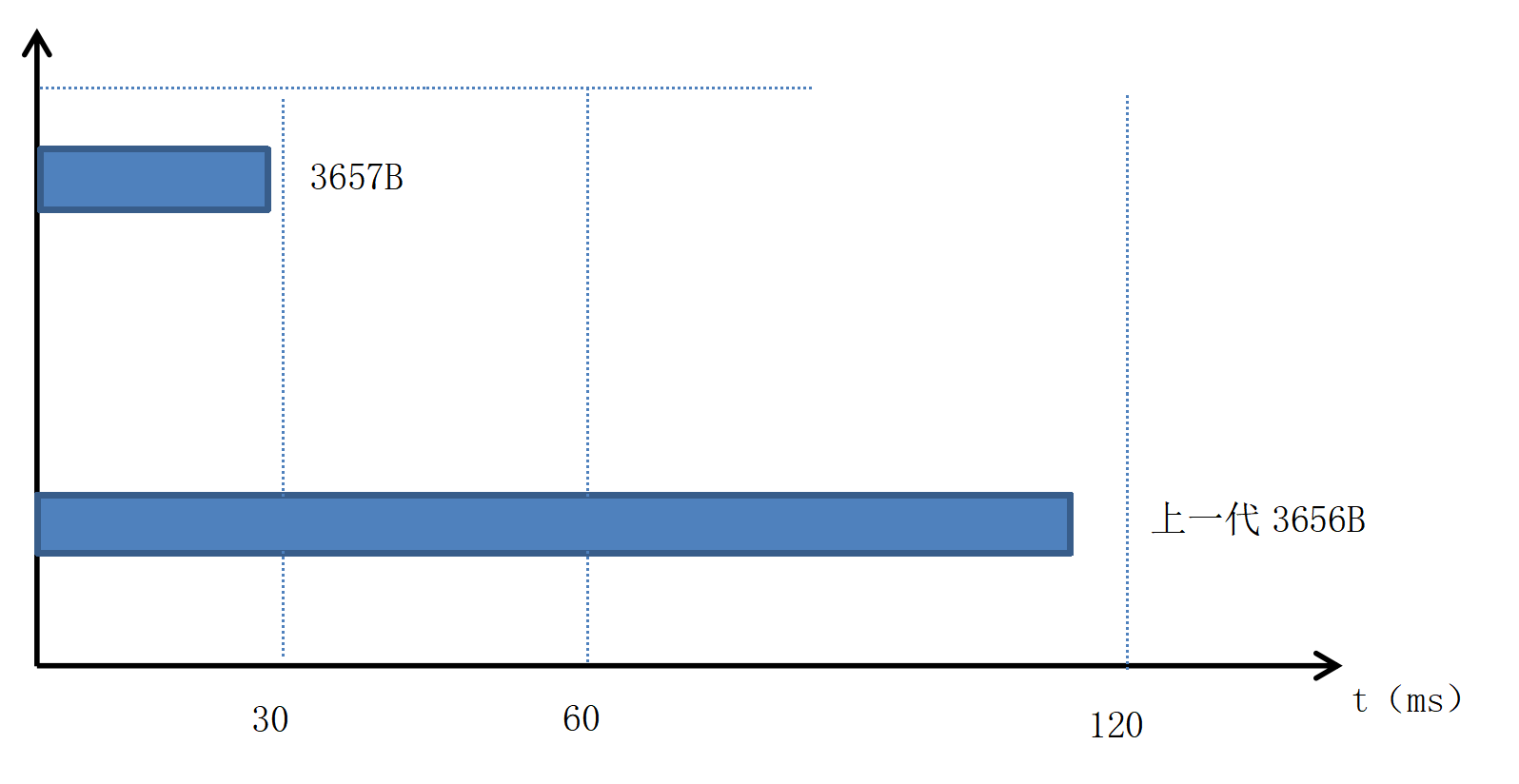

超高速スキャン速度
前世代製品に比べて4us/ポイントのテスト速度が大幅に向上し、高速ケーブルテスト、チップ生産ラインテスト、フィルタデバッグなどの分野において、測定応答速度の向上とテスト効率の向上を実現します

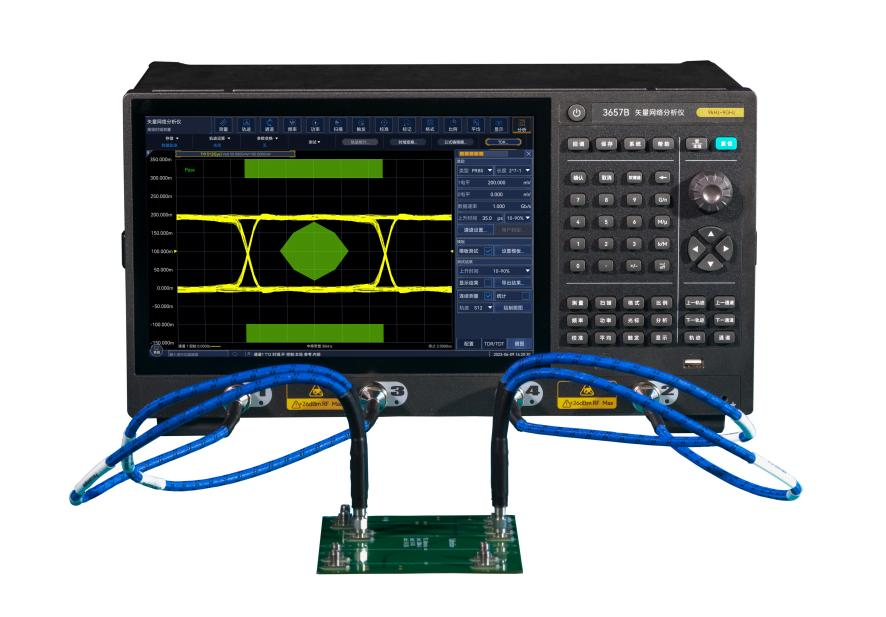

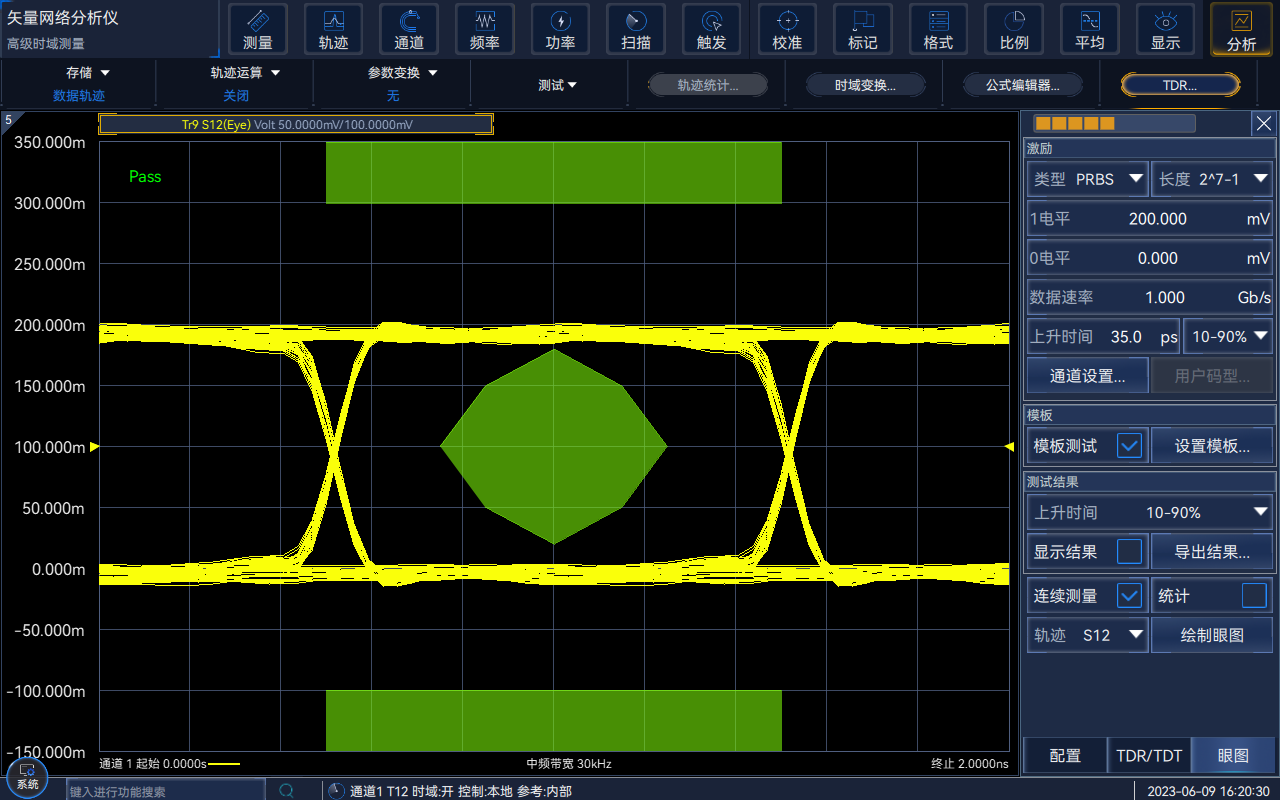

シグナルインテグリティの迅速な分析
ネットワークパラメータに基づいて仮想アイダイアグラムを生成・解析する機能を備えています。さまざまな高速デジタル通信規格に従って、事前定義されたアイ ダイアグラム テンプレートを使用して、効率的な合否テストを行うことができます。ジッターやノイズなどの干渉をシミュレートされたアイ ダイアグラムに適用したり、プリエンファシスやイコライゼーションなどの補正アルゴリズムを追加したりできます。実際の環境における高速リンクのさまざまな場所でアイ ダイアグラムをシミュレートします。

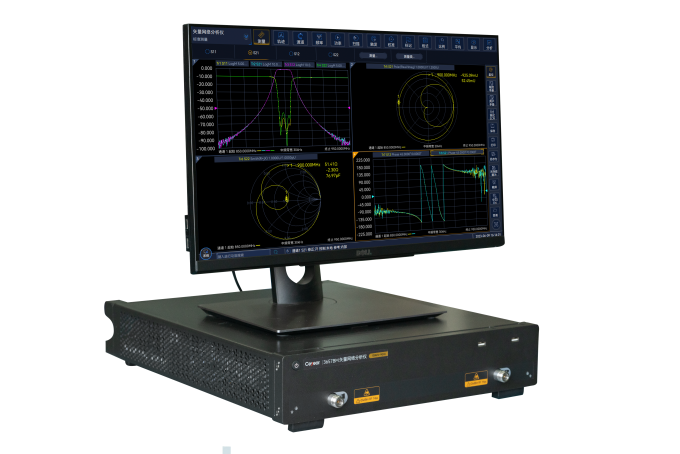

ラックマウント (2U) モデルとデスクトップ (5U) モデルで利用可能
ラックマウント型モデルは、自動テスト、システム統合、無人工場などのアプリケーションシナリオに適しています。 デスクトップ モデルは、従来の使用習慣により適しています。
4ポートオプションあり
1 つの接続で 4 ポート ネットワークの 16 個の S パラメータ測定をすべて実行でき、バランスのとれたパラメータ測定も実行できます。
強力なデータ分析能力
リミットテスト、リップルテスト、帯域幅テスト、フィルタ自動統計などのさまざまな分析機能を備えており、ユーザーによる的確な判断が容易になり、テストの効率が向上します。
典型的なアプリケーション

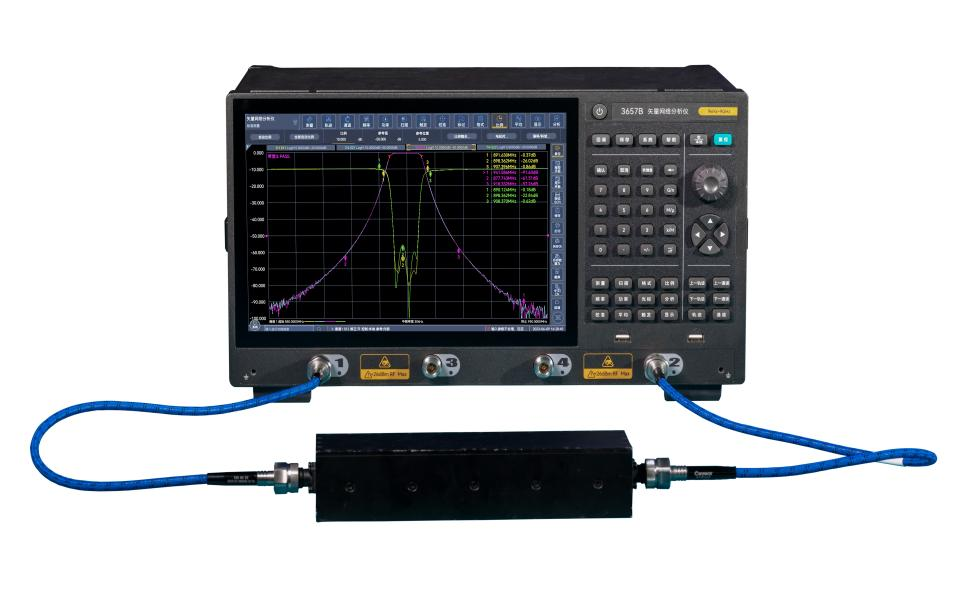

移動体通信製品の製造試験
3657 シリーズ ベクトル ネットワーク アナライザの周波数範囲は、モバイル通信製品の生産およびテストのニーズを満たすことができ、高速スキャン速度、広いダイナミック レンジ、小型サイズという特徴を備えており、工場や工場での量産テストに非常に適しています。フィルタ、アンプ、アンテナのテスト、ケーブルやケーブルなどの無線周波数コンポーネントのテストに使用できます。
.png)
パッシブマルチポートおよびバランスデバイステスト
3657 シリーズ ベクトル ネットワーク アナライザは 4 ポート テスト機能を備えており、1 つの接続で 4 ポート ネットワークの 16 個の S パラメータをすべて測定できます。工場でのマルチポート デバイスの量産テストに非常に適しており、バランスパラメータ測定機能。

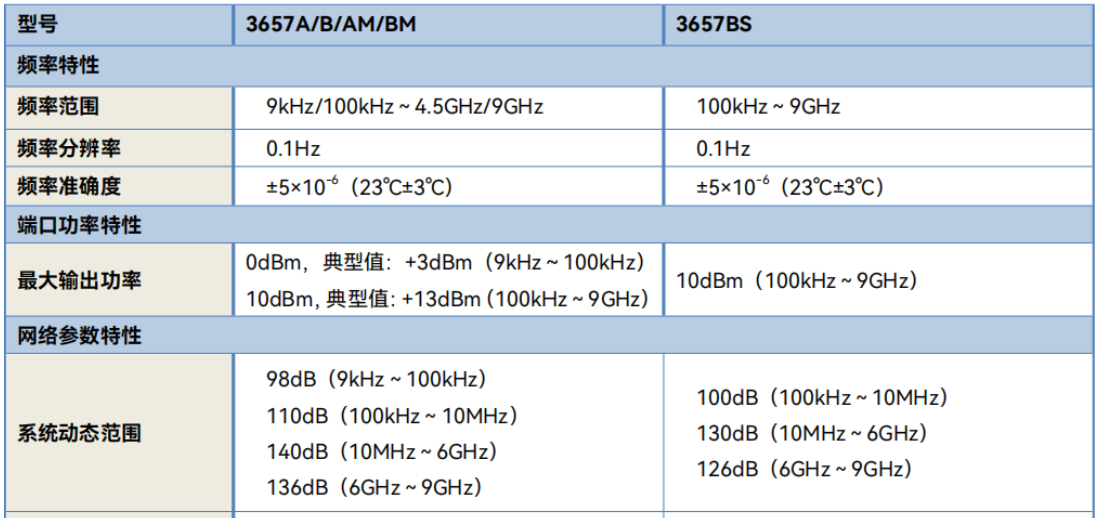

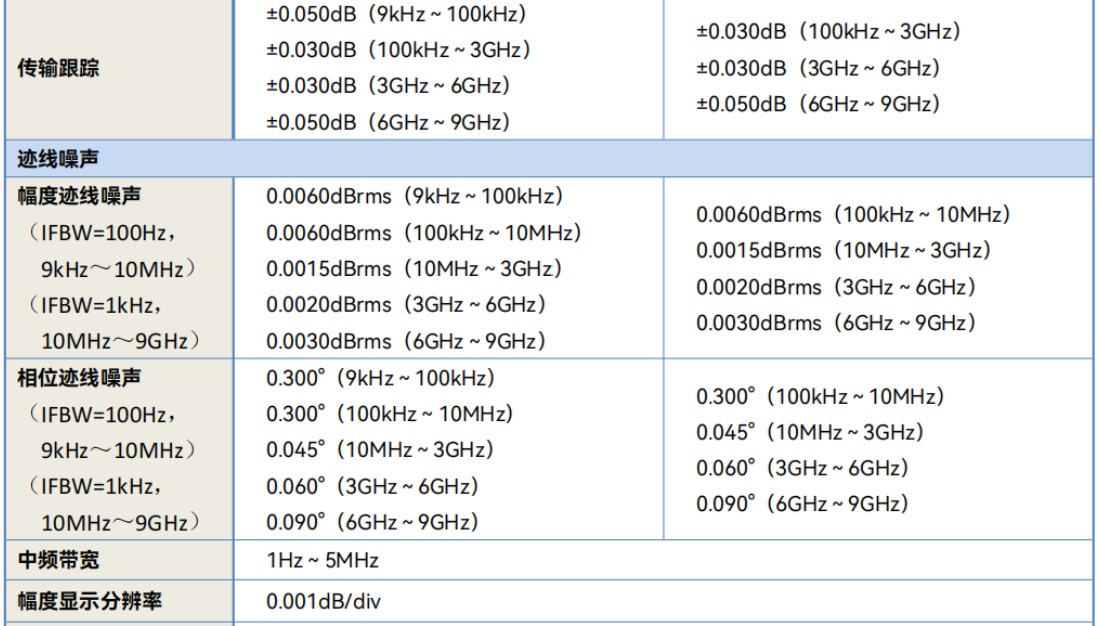

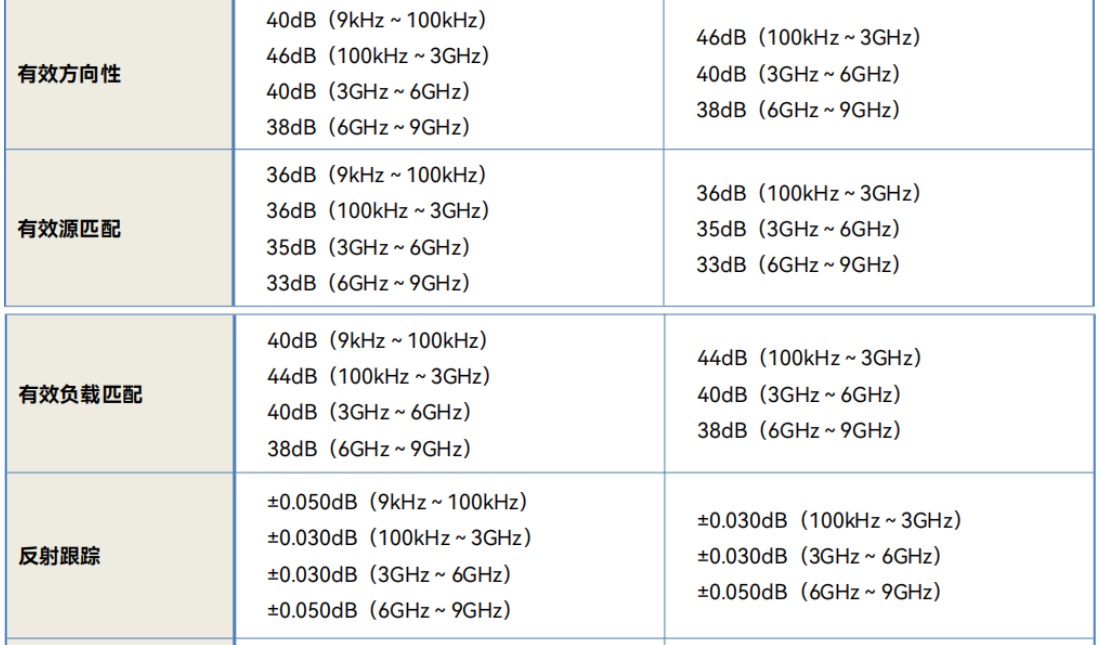

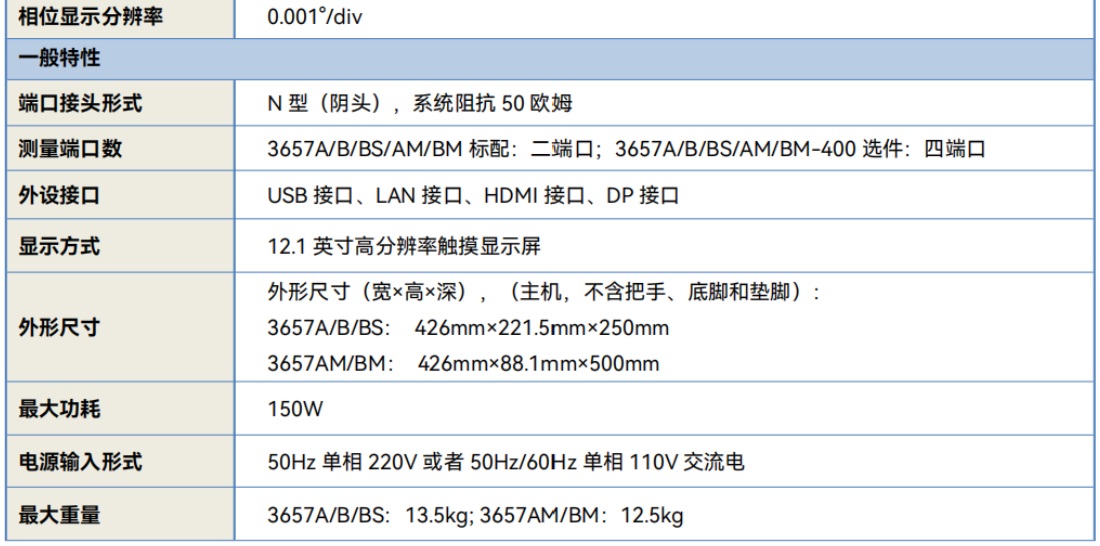

仕様
製品概要
3657 シリーズ ベクトル ネットワーク アナライザは、無線通信、ケーブル TV、教育、自動車エレクトロニクスなどの分野に適しており、フィルタ、アンプ、アンテナ、ケーブル、ケーブル TV タップなどの RF コンポーネントの性能測定に使用できます。この製品は Windows オペレーティング システムを使用しており、エラー キャリブレーション機能、タイム ドメイン機能、フィクスチャ シミュレータ機能、自動フィクスチャ除去機能、高度なタイム ドメイン解析機能を備え、対数振幅、線形振幅、インピーダンス、定在波、位相、群遅延時間、スミスを備えています。チャート、極座標などの表示形式に対応、マルチチャンネル、マルチウィンドウ表示が可能、USBインターフェース、LANネットワークポート、HDMIインターフェース、DPインターフェースを装備。テスト対象デバイスの S パラメータの振幅、位相、群遅延特性を迅速かつ正確に測定でき、効率的で強力なエラー修正機能を備えています。
主な特徴
★最大140dBのダイナミックレンジにより、高除去比デバイスを正確に測定できます。
★4us/ポイントのテスト速度により、生産ラインのテスト効率が大幅に向上します。
★安定性が高く、高精度の試験要件を満たします。
★より多くの機能、標準のタイムドメイン解析機能に加えて、オプションの自動フィクスチャ除去機能や高度なタイムドメイン解析機能もあります。
★小型・軽量化により、同じスペース条件下でより多くの試験器を配置できるようになりました。
★ラックマウント (2U) モデルとデスクトップ (5U) モデルをご用意しています。
★4ポートオプションを使用すると、1つの接続で4ポートネットワークの16個のSパラメータ測定をすべて達成でき、バランスパラメータ測定も実行できます。
★リップルテスト、帯域幅テスト、リミットテスト、その他の機能などの強力なデータ分析機能により、ユーザーは適切な決定を下し、テスト効率を向上させることができます。
★ リモートコントロールやシステム相互接続用のLANインターフェースと6つのUSBインターフェースを搭載しています。
★SCPIコマンド同期記録、ワンクリックでスクリプト生成。
★12.1インチの同一画面上のマルチパラメータディスプレイ、マルチタッチ操作。
広いダイナミックレンジ
最大 140dB (IFBW=10Hz) のダイナミックレンジを備え、高除去比のデバイスを正確に測定できます。
超高速スキャン速度
前世代製品に比べて4us/ポイントのテスト速度が大幅に向上し、高速ケーブルテスト、チップ生産ラインテスト、フィルタデバッグなどの分野において、測定応答速度の向上とテスト効率の向上を実現します
シグナルインテグリティの迅速な分析
ネットワークパラメータに基づいて仮想アイダイアグラムを生成・解析する機能を備えています。さまざまな高速デジタル通信規格に従って、事前定義されたアイ ダイアグラム テンプレートを使用して、効率的な合否テストを行うことができます。ジッターやノイズなどの干渉をシミュレートされたアイ ダイアグラムに適用したり、プリエンファシスやイコライゼーションなどの補正アルゴリズムを追加したりできます。実際の環境における高速リンクのさまざまな場所でアイ ダイアグラムをシミュレートします。

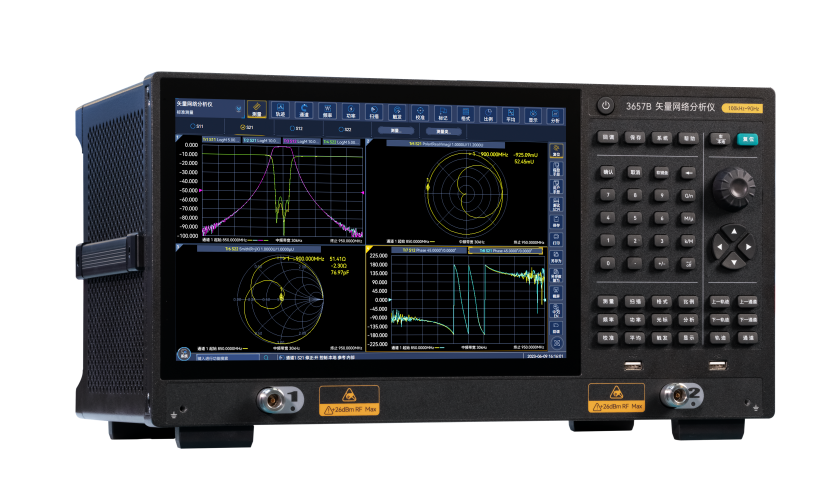

ラックマウント (2U) モデルとデスクトップ (5U) モデルで利用可能
ラックマウント型モデルは、自動テスト、システム統合、無人工場などのアプリケーションシナリオに適しています。 デスクトップ モデルは、従来の使用習慣により適しています。
4ポートオプションあり
1 つの接続で 4 ポート ネットワークの 16 個の S パラメータ測定をすべて実行でき、バランスのとれたパラメータ測定も実行できます。
強力なデータ分析能力
リミットテスト、リップルテスト、帯域幅テスト、フィルタ自動統計などのさまざまな分析機能を備えており、ユーザーによる的確な判断が容易になり、テストの効率が向上します。
典型的なアプリケーション
移動体通信製品の製造試験
3657 シリーズ ベクトル ネットワーク アナライザの周波数範囲は、モバイル通信製品の生産およびテストのニーズを満たすことができ、高速スキャン速度、広いダイナミック レンジ、小型サイズという特徴を備えており、工場や工場での量産テストに非常に適しています。フィルタ、アンプ、アンテナのテスト、ケーブルやケーブルなどの無線周波数コンポーネントのテストに使用できます。
パッシブマルチポートおよびバランスデバイステスト
3657 シリーズ ベクトル ネットワーク アナライザは 4 ポート テスト機能を備えており、1 つの接続で 4 ポート ネットワークの 16 個の S パラメータをすべて測定できます。工場でのマルチポート デバイスの量産テストに非常に適しており、バランスパラメータ測定機能。
仕様
