PEL-2000Aシリーズはモジュール構造のスロットインタイプの電子負荷装置です。

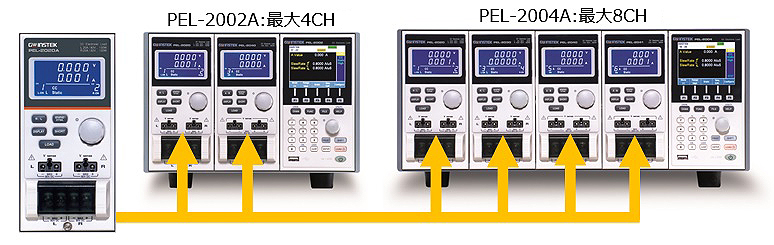

メインフレーム(2種類)の任意のスロットに、任意の負荷モジュール(4種類)を搭載する事で、チャンネル数 1～8(入力端子数)の電子負荷装置を柔軟に構成できます。 負荷モジュールは定電流(CC)、定抵抗(CR)、定電圧(CV)、定電力(CP)の 4 種類の放電モードで動作できます。
株式会社テクシオ・テクノロジー（GWInstek） 多入力電子負荷装置 (PEL-2000Aシリーズ)
多入力電子負荷装置の特長
メインフレーム 型番 希望小売価格(税抜) スロット数 標準外部制御 オプション PEL-2002A 144,000円 2 アナログ
USB
RS-232C LAN
GP-IB PEL-2004A 184,000円 ４
負荷モジュール 型番 希望小売価格(税抜) 入力数 左ch 右ch モード PEL-2020A 288,000円 2 100W/20A/80V 100W/20A/80V CV
CC
CP
CR
PEL-2030A 362,000円 2 30W/5A/80V 250W/40A/80V PEL-2040A 228,000円 1 350W/70A/80V PEL-2041A 320,000円 1 350W/10A/500V
●メインフレームとプラグインタイプの負荷モジュールによる柔軟な構成で最大8チャネルの複数の独立した負荷入力
●負荷容量を増やすための入力の並列接続●繰り返し試験の作業手順を作成するプログラム機能●高速負荷シミュレーションを行うシーケンス機能●OPP/OCP/OVP/OTP 保護機能●アナログ制御コネクタを介したチャンネルごとの外部制御と監視●通信制御インタフェース：USB、RS-232C、LAN(オプション)、GP-IB (オプション)
| メインフレーム | ||||||
|---|---|---|---|---|---|---|
| 型番 | 希望小売価格(税抜) | スロット数 | 標準外部制御 | オプション | ||
| PEL-2002A | 144,000円 | 2 | アナログ USB RS-232C | LAN GP-IB | ||
| PEL-2004A | 184,000円 | ４ | ||||
| 負荷モジュール | ||||||
|---|---|---|---|---|---|---|
| 型番 | 希望小売価格(税抜) | 入力数 | 左ch | 右ch | モード | |
| PEL-2020A | 288,000円 | 2 | 100W/20A/80V | 100W/20A/80V | CV CC CP CR | |
| PEL-2030A | 362,000円 | 2 | 30W/5A/80V | 250W/40A/80V | ||
| PEL-2040A | 228,000円 | 1 | 350W/70A/80V | |||
| PEL-2041A | 320,000円 | 1 | 350W/10A/500V | |||
●メインフレームとプラグインタイプの負荷モジュールによる柔軟な構成で最大8チャネルの複数の独立した負荷入力
●負荷容量を増やすための入力の並列接続
●繰り返し試験の作業手順を作成するプログラム機能
●高速負荷シミュレーションを行うシーケンス機能
●OPP/OCP/OVP/OTP 保護機能
●アナログ制御コネクタを介したチャンネルごとの外部制御と監視
●通信制御インタフェース：USB、RS-232C、LAN(オプション)、GP-IB (オプション)
多入力電子負荷装置の資料ダウンロード
