サイズと汎用性に優れた大容量DC電源の最適解
大容量ワイドレンジ直流電源PXTシリーズは、わずか3Uサイズで最大定格出力20kWを実現した高性能・大容量ワイドレンジ直流電源です。内部抵抗可変機能やブリーダON/OFF機能、通信インターフェース（LAN、USB、RS232C標準装備）も充実。試験装置への組込用途にも使用できます。並列運転（最大10台）により200kWまで容量アップが可能です。
菊水電子工業株式会社 大容量ワイドレンジ直流電源 (PXTシリーズ)
大容量ワイドレンジ直流電源の特長
ラインアップ NEW
PXT20K-500 出力（CV）：0V 〜 500V、出力（CC）：120A、大容量ワイドレンジ直流電源 PXT20K-1000 出力（CV）：0V 〜 1000V、出力（CC）：60A、大容量ワイドレンジ直流電源 PXT20K-1500 出力（CV）：0V 〜 1500V、出力（CC）：30A、大容量ワイドレンジ直流電源
特長
- 3Uサイズに最大20kWの出力を凝縮
- 最大電圧1500Vに対応
- 入力電圧はAC200V（三相）又は400V（三相）から選択
- ブリーダON/OFF機能搭載
- 出力ON/OFFディレイ機能搭載
- 周囲温度50°Cという高温下でも全負荷連続運転が可能
- ワンコントロール並列運転機能（同一機種最大10台）
- 直感的に操作可能なタッチパネルを搭載
- LAN、USB、RS232C、外部アナログ制御（絶縁タイプ）標準装備
- 外部コントロール入出力はNPN/PNP両タイプのPLCに標準対応
- 安心の国内製造&国内サポート

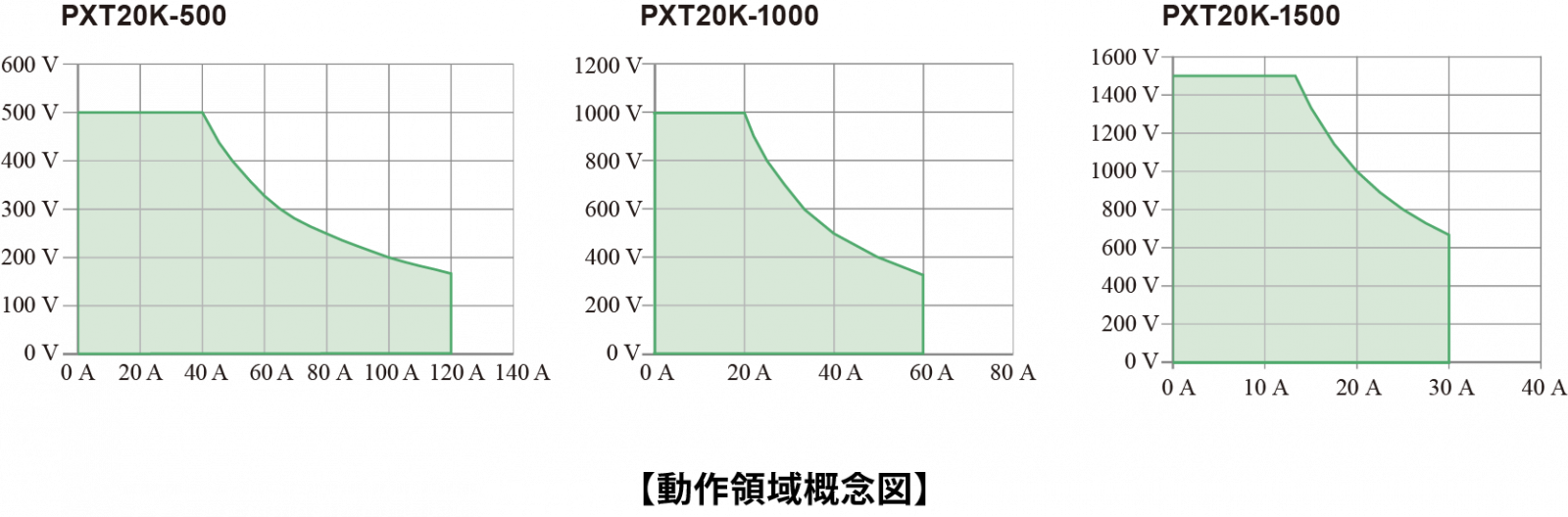

出力電力範囲 2.25～3倍比の電力型動作
PXTシリーズの動作領域は、広い電圧・電流設定の組み合わせが可能な「2.25〜3倍比」の電力型。例えばPXT20K-500では、500V-40Aから166.6V-120Aまで 定格出力電力20kWの範囲内でシームレスな動作が可能です。

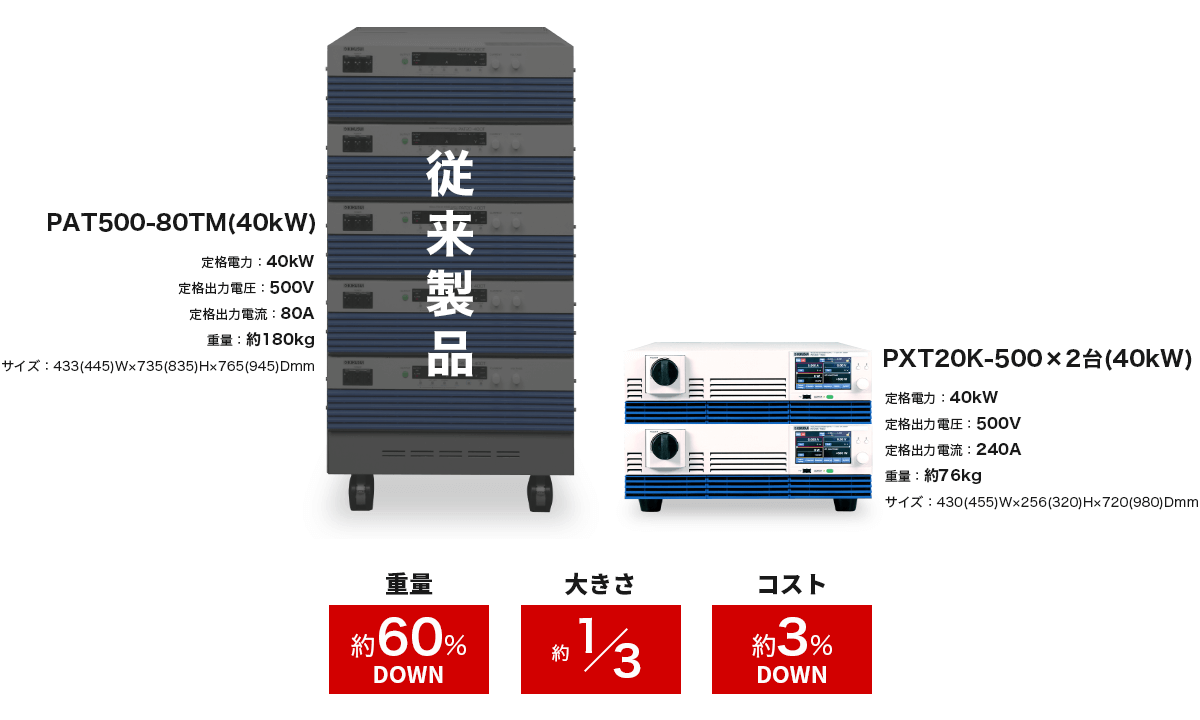

省スペース&コスト低減
PAT500-80TM（40kW）とPXT20K-500x2台（40kW）の比較
LAN標準装備×VMCB（仮想マルチチャンネルバス）機能
PXTシリーズは、通信インターフェースとしてLAN、USB、RS232Cを標準で装備しています。また、複数のPXTシリーズを仮想グループ化して管理できる仮想マルチチャンネル（VMCB）を併用することで、1対Nはもちろんのこと、N対Mかつ大規模なネットワーク型の遠隔制御・監視を効率よく行うことができます。通信ポートを節約したり、複数台（最大8台）のPXTシリーズの制御タイミングを合わせる場合に活用できます。
また、マルチチャンネルには、当社製のPXBシリーズも混在して接続することも可能です。
VMCBマスタ機をLANで接続する場合
通信監視機能
通信を監視する機能を備えています。
例えば、LANケーブルが抜けてしまって通信が確立しない場合など、設定した時間内に通信がないとアラーム（アラームランプ点灯）、となり出力をオフします。無制御状態での動作を防止し、システムの信頼性を向上します。

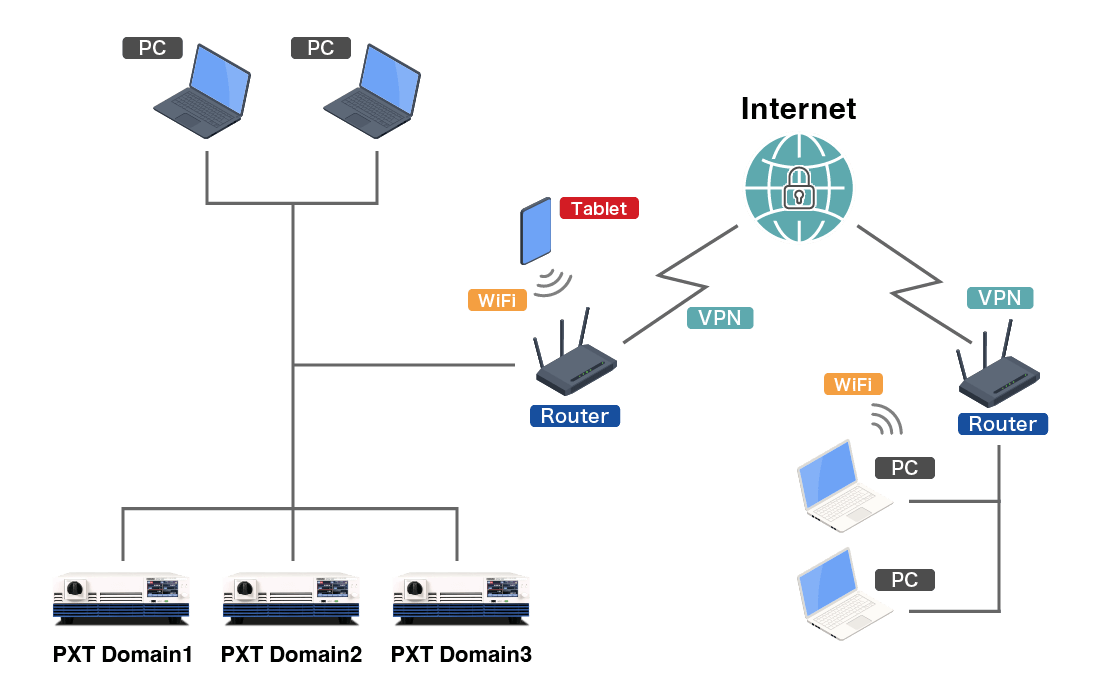

PXTシリーズのLANによる通信ネットワーク構成イメージ
LAN接続でのセキュリティについて 組み込まれているWEBサーバについては、パスワードによるアクセス制限をかけることができます。またVXI-11/HiSLIP/SCPI-RAWでの制御については、IPアドレスによるホスト制限を設定可能。ホスト登録した端末（最大4台まで登録可能）以外からのアクセスを防止することができます。
ラインアップ NEW
| PXT20K-500 | 出力（CV）：0V 〜 500V、出力（CC）：120A、大容量ワイドレンジ直流電源 |
| PXT20K-1000 | 出力（CV）：0V 〜 1000V、出力（CC）：60A、大容量ワイドレンジ直流電源 |
| PXT20K-1500 | 出力（CV）：0V 〜 1500V、出力（CC）：30A、大容量ワイドレンジ直流電源 |
特長
- 3Uサイズに最大20kWの出力を凝縮
- 最大電圧1500Vに対応
- 入力電圧はAC200V（三相）又は400V（三相）から選択
- ブリーダON/OFF機能搭載
- 出力ON/OFFディレイ機能搭載
- 周囲温度50°Cという高温下でも全負荷連続運転が可能
- ワンコントロール並列運転機能（同一機種最大10台）
- 直感的に操作可能なタッチパネルを搭載
- LAN、USB、RS232C、外部アナログ制御（絶縁タイプ）標準装備
- 外部コントロール入出力はNPN/PNP両タイプのPLCに標準対応
- 安心の国内製造&国内サポート
出力電力範囲 2.25～3倍比の電力型動作
PXTシリーズの動作領域は、広い電圧・電流設定の組み合わせが可能な「2.25〜3倍比」の電力型。例えばPXT20K-500では、500V-40Aから166.6V-120Aまで 定格出力電力20kWの範囲内でシームレスな動作が可能です。
省スペース&コスト低減
PAT500-80TM（40kW）とPXT20K-500x2台（40kW）の比較
LAN標準装備×VMCB（仮想マルチチャンネルバス）機能
PXTシリーズは、通信インターフェースとしてLAN、USB、RS232Cを標準で装備しています。また、複数のPXTシリーズを仮想グループ化して管理できる仮想マルチチャンネル（VMCB）を併用することで、1対Nはもちろんのこと、N対Mかつ大規模なネットワーク型の遠隔制御・監視を効率よく行うことができます。通信ポートを節約したり、複数台（最大8台）のPXTシリーズの制御タイミングを合わせる場合に活用できます。
また、マルチチャンネルには、当社製のPXBシリーズも混在して接続することも可能です。
VMCBマスタ機をLANで接続する場合
通信監視機能
通信を監視する機能を備えています。
例えば、LANケーブルが抜けてしまって通信が確立しない場合など、設定した時間内に通信がないとアラーム（アラームランプ点灯）、となり出力をオフします。無制御状態での動作を防止し、システムの信頼性を向上します。
PXTシリーズのLANによる通信ネットワーク構成イメージ
LAN接続でのセキュリティについて 組み込まれているWEBサーバについては、パスワードによるアクセス制限をかけることができます。またVXI-11/HiSLIP/SCPI-RAWでの制御については、IPアドレスによるホスト制限を設定可能。ホスト登録した端末（最大4台まで登録可能）以外からのアクセスを防止することができます。
