CDNE は、CISPR 15 (EN55015) 規格に従って照明機器の放射を測定する代替技術に使用されるカップリング デカップリング ネットワークの一種
● 準拠: CISPR 15 (IEC / EN 55015) 第 9 版、CISPR 16-1-2、CISPR 16-2-1
● 最大供給電圧: 300V AC、600V DC
● 最大電流: 16A
● 周波数範囲: 30 MHz – 300 MHz

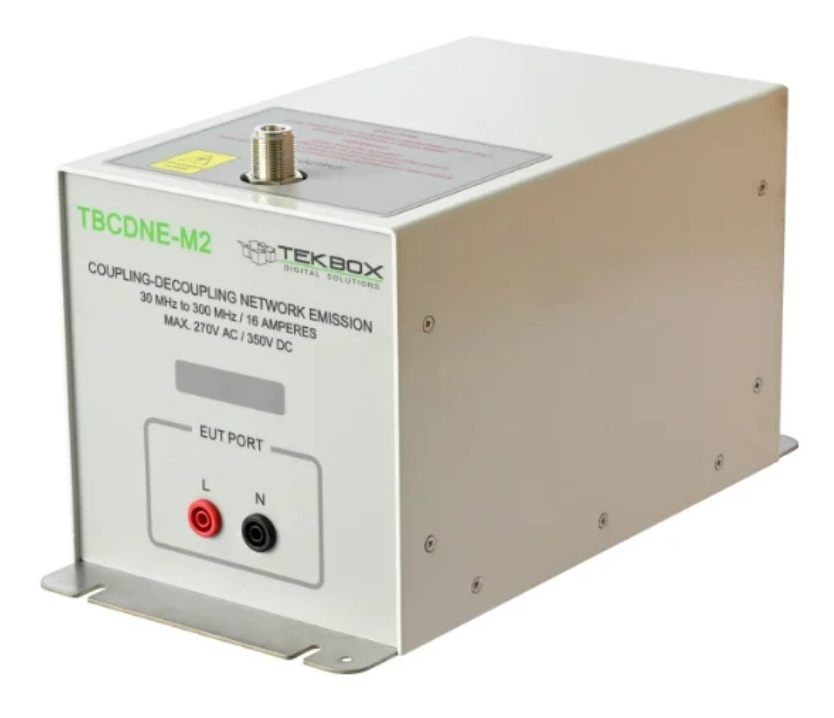

ウェーブクレスト株式会社 カップリング デカップリング ネットワーク エミッション 30MHz–300MHz (TBCDNE-M2)
カップリング デカップリング ネットワーク エミッション 30MHz–300MHzの特長
カップリング デカップリング ネットワークの放射
CDNE は、CISPR 15 (EN55015) 規格に従って照明機器の放射を測定する代替技術に使用されるカップリング デカップリング ネットワークの一種です。
これにより、オープンエリア試験場での排出量測定の必要性が回避されます。この方法は、アンテナと校正済みのテスト サイトを必要とする従来のOATS テスト構成に代わる許容可能な代替手段として、CISPR 15 Edition 9 で確立されました。30 MHz ～ 300 MHz の周波数範囲で仕様化されています。CDNE 方式およびそれに関連する最大 300 MHz の制限は、クロック周波数が 30 MHz 以下の EUT にのみ適用できます。この場合、製品は 300 MHz ～ 1000 MHz の要件に適合しているものとみなされます。
CDN と比較すると、CDNE は実質的により厳密に仕様が規定されており、コモン モード (CM) インピーダンス許容差が低減され、CM 位相許容差と 100 Ω に等しい差動モード インピーダンスの追加パラメータが追加されています。縦方向の変換損失が最小 20 dB であれば、対称電圧が測定結果に影響を与えるのを防ぐことができます。
CISPR 15 Edition 9 では、OATS、SAC、または FAR 測定方法の基準グランド プレーン上に配置された CDNE で EUT の主電源ケーブルを終端する必要があることも指定しています。
CDN とは異なり、CDNE はイミュニティ測定には適していません。
Tekbox TBCDNE-M2 は、PE (アース) 接続を持たない EUT 向けに設計されています。Tekbox は、PE、ニュートラル、およびライン接続を備えた EUT を測定するための TBCDN-M3 モデルを提供しています。
仕様
● 準拠: CISPR 15 (IEC / EN 55015) 第 9 版、CISPR 16-1-2、CISPR 16-2-1
● 最大供給電圧: 300V AC、600V DC
● 最大電流: 16A
● 周波数範囲: 30 MHz – 300 MHz
● コモンモードインピーダンス: 150 Ω +10 / – 20 Ω (EUTポート)
● 位相応答: 0° ± 25° (EUT ポート)
● ディファレンシャルモードインピーダンス: 100 Ω ± 20 Ω (EUT ポート)
● 分圧係数: 20 dB ± 1.5 dB (EUT から RF 出力まで)
● AE から EUT へのデカップリング: > 30 dB
● AE から RF 出力へのデカップリング: > 30 dB
● RF出力コネクタ：N – メス
● EUT / AE コネクタ: 4 mm バナナ安全ジャック、GND 接続用のベースプレートの 4 mm スロット
● ハウジング材質: 粉体塗装アルミニウム、ステンレス鋼ベースプレート
● 寸法: 300 x 150 x 150 mm
● 重量:約 2.5kg
● 付属: NIST 追跡可能な校正データ
● オプションのアクセサリ：
● ショートバーとNコネクタ付きアダプターパネル
● VDF測定/校正用の50Ω～150Ωアダプターパネル
● コモンモードインピーダンス測定/校正用のOSLアダプター
● 差動モードのインピーダンス測定/校正用のバランおよびOSLアダプター
アプリケーション
CISPR 15 放射性エミッション
遮蔽されていない AC および DC 電源ライン
TBCDNE-Mxシリーズ ラインアップ
カップリング デカップリング ネットワークの放射
CDNE は、CISPR 15 (EN55015) 規格に従って照明機器の放射を測定する代替技術に使用されるカップリング デカップリング ネットワークの一種です。
これにより、オープンエリア試験場での排出量測定の必要性が回避されます。この方法は、アンテナと校正済みのテスト サイトを必要とする従来のOATS テスト構成に代わる許容可能な代替手段として、CISPR 15 Edition 9 で確立されました。30 MHz ～ 300 MHz の周波数範囲で仕様化されています。CDNE 方式およびそれに関連する最大 300 MHz の制限は、クロック周波数が 30 MHz 以下の EUT にのみ適用できます。この場合、製品は 300 MHz ～ 1000 MHz の要件に適合しているものとみなされます。
CDN と比較すると、CDNE は実質的により厳密に仕様が規定されており、コモン モード (CM) インピーダンス許容差が低減され、CM 位相許容差と 100 Ω に等しい差動モード インピーダンスの追加パラメータが追加されています。縦方向の変換損失が最小 20 dB であれば、対称電圧が測定結果に影響を与えるのを防ぐことができます。
CISPR 15 Edition 9 では、OATS、SAC、または FAR 測定方法の基準グランド プレーン上に配置された CDNE で EUT の主電源ケーブルを終端する必要があることも指定しています。
CDN とは異なり、CDNE はイミュニティ測定には適していません。
Tekbox TBCDNE-M2 は、PE (アース) 接続を持たない EUT 向けに設計されています。Tekbox は、PE、ニュートラル、およびライン接続を備えた EUT を測定するための TBCDN-M3 モデルを提供しています。
仕様
● 準拠: CISPR 15 (IEC / EN 55015) 第 9 版、CISPR 16-1-2、CISPR 16-2-1
● 最大供給電圧: 300V AC、600V DC
● 最大電流: 16A
● 周波数範囲: 30 MHz – 300 MHz
● コモンモードインピーダンス: 150 Ω +10 / – 20 Ω (EUTポート)
● 位相応答: 0° ± 25° (EUT ポート)
● ディファレンシャルモードインピーダンス: 100 Ω ± 20 Ω (EUT ポート)
● 分圧係数: 20 dB ± 1.5 dB (EUT から RF 出力まで)
● AE から EUT へのデカップリング: > 30 dB
● AE から RF 出力へのデカップリング: > 30 dB
● RF出力コネクタ：N – メス
● EUT / AE コネクタ: 4 mm バナナ安全ジャック、GND 接続用のベースプレートの 4 mm スロット
● ハウジング材質: 粉体塗装アルミニウム、ステンレス鋼ベースプレート
● 寸法: 300 x 150 x 150 mm
● 重量:約 2.5kg
● 付属: NIST 追跡可能な校正データ
● オプションのアクセサリ：
● ショートバーとNコネクタ付きアダプターパネル
● VDF測定/校正用の50Ω～150Ωアダプターパネル
● コモンモードインピーダンス測定/校正用のOSLアダプター
● 差動モードのインピーダンス測定/校正用のバランおよびOSLアダプター
アプリケーション
CISPR 15 放射性エミッション
遮蔽されていない AC および DC 電源ライン
TBCDNE-Mxシリーズ ラインアップ
