700MHz ～ 10GHz、デュアル偏波 デュアル Vivaldi アレイ アンテナ、 SMA-メス
● 周波数: 700MHz-10GHz
● 長さx幅x高さ: 180x80x63mm
● 重量（Net）：130g
● コネクタ: SMA-メス
● ゲイン: -14dbi- 4dBiMax
● 電力: 25W (ピーク)
ウェーブクレスト株式会社 デュアル偏波 デュアルVivaldiアンテナ アレイアンテナ (VC-07M10G-SF)
デュアル偏波 デュアルVivaldiアンテナ アレイアンテナの特長
Vivaldi アンテナについて
Vivaldi アンテナは、同一平面上の広帯域アンテナであり、固体の金属板、プリント回路基板、または片面または両面が金属化された誘電体プレートから作成できます。
Vivaldi アンテナは、すべてのアンテナがあらゆる周波数で使用できるようにサイズを拡張できるため、あらゆる周波数に役立ちます。 プリント回路技術により、このタイプのアンテナは 1 GHz を超えるマイクロ波周波数でコスト効率が高くなります。
FT-RF Vivaldi アンテナは 700MHz ～ 10GHz の周波数を使用します。
主な特徴
● DCショート点灯保護
● 低いVSWR
● 均一ゲイン
● 統合されたパフォーマンスデータベース

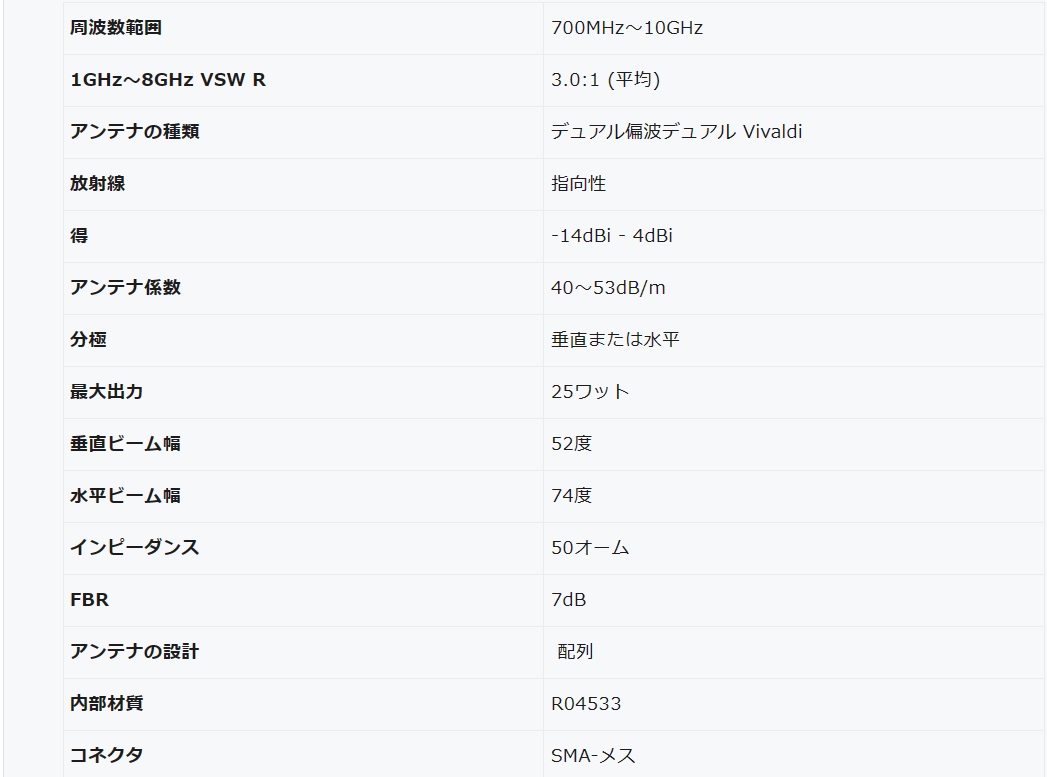

電気仕様

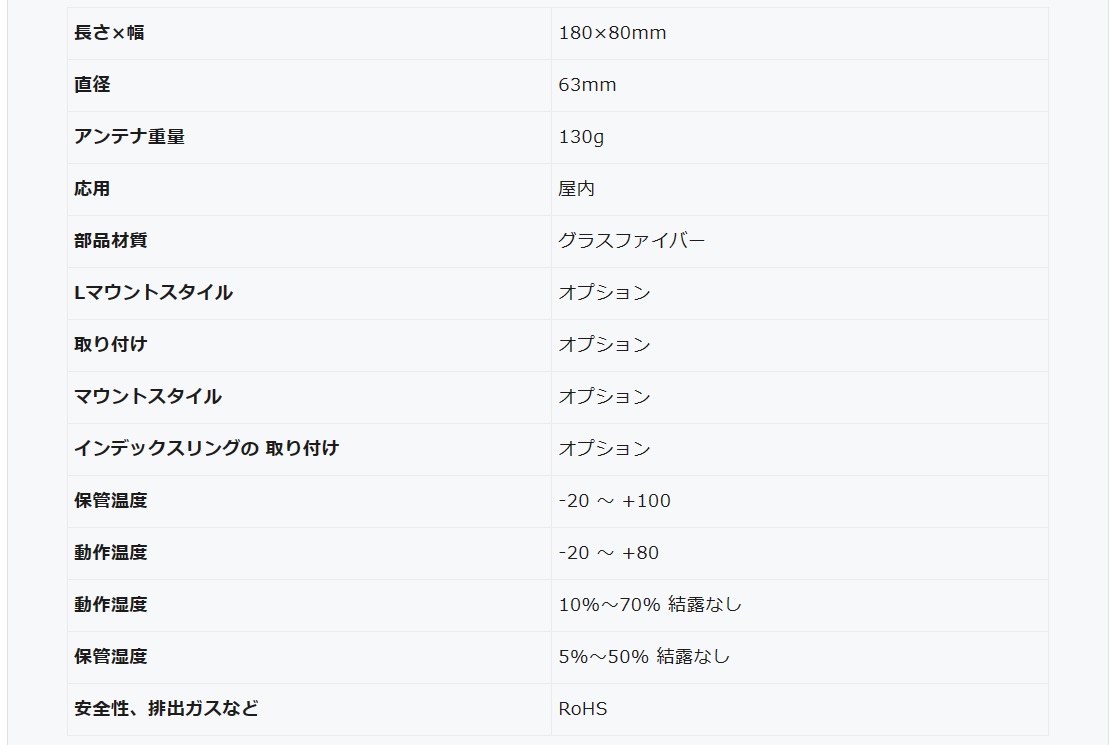

機械仕様
アプリケーション
● 5Gテスト
● リフレクターフィード
● RF測定
Vivaldi アンテナについて
Vivaldi アンテナは、同一平面上の広帯域アンテナであり、固体の金属板、プリント回路基板、または片面または両面が金属化された誘電体プレートから作成できます。
Vivaldi アンテナは、すべてのアンテナがあらゆる周波数で使用できるようにサイズを拡張できるため、あらゆる周波数に役立ちます。 プリント回路技術により、このタイプのアンテナは 1 GHz を超えるマイクロ波周波数でコスト効率が高くなります。
FT-RF Vivaldi アンテナは 700MHz ～ 10GHz の周波数を使用します。
主な特徴
● DCショート点灯保護
● 低いVSWR
● 均一ゲイン
● 統合されたパフォーマンスデータベース
電気仕様
機械仕様
アプリケーション
● 5Gテスト
● リフレクターフィード
● RF測定
デュアル偏波 デュアルVivaldiアンテナ アレイアンテナの資料ダウンロード
