シールドされたエンクロージャの外壁を通して取り付けることが可能
フィルターは RFI で保護されており、ネジ付きニップルが付属しています。感電の危険を防ぐため、フィルタにはブリーダ抵抗器が付属しています。フィルタは避雷器とともに使用することもできます。
ウェーブクレスト株式会社 EMI RFI フィルター (DMC-FCP-11シリーズ、DMC-FCP-12シリーズ、DMC-FCP-22シリーズ他)
EMI RFI フィルターの特長
製品概要

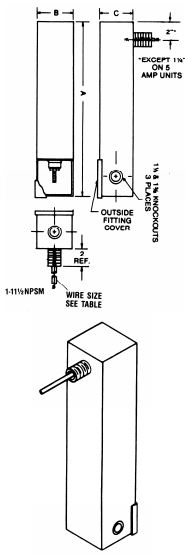

このシリーズの電力線貫通フィルタは、シールドされたエンクロージャの外壁を通して取り付けることができます。フィルターは RFI で保護されており、ネジ付きニップルが付属しています。感電の危険を防ぐため、フィルタにはブリーダ抵抗器が付属しています。フィルタは避雷器とともに使用することもできます。
これらのフィルターは 4 つのシリーズで利用可能です。
● DMC-FCP-11 ：（60Hz）
● DMC-FCP-12 ： (400Hz) 100kHz ～ 10GHz で 100dBの減衰 (MIL-STD-220A 全負荷で測定)
● DMC-FCP-22 ：（60Hz）
● DMC-FCQ-22 ： (60Hz) MIL-STD-220A 全負荷で測定された 9kHz ～ 10GHz の減衰。
● DMC-FCP-23 ： (400Hz) MIL-STD-220A 全負荷で測定した 14kHz ～ 10GHz で 100dBの減衰
.png)
.png)

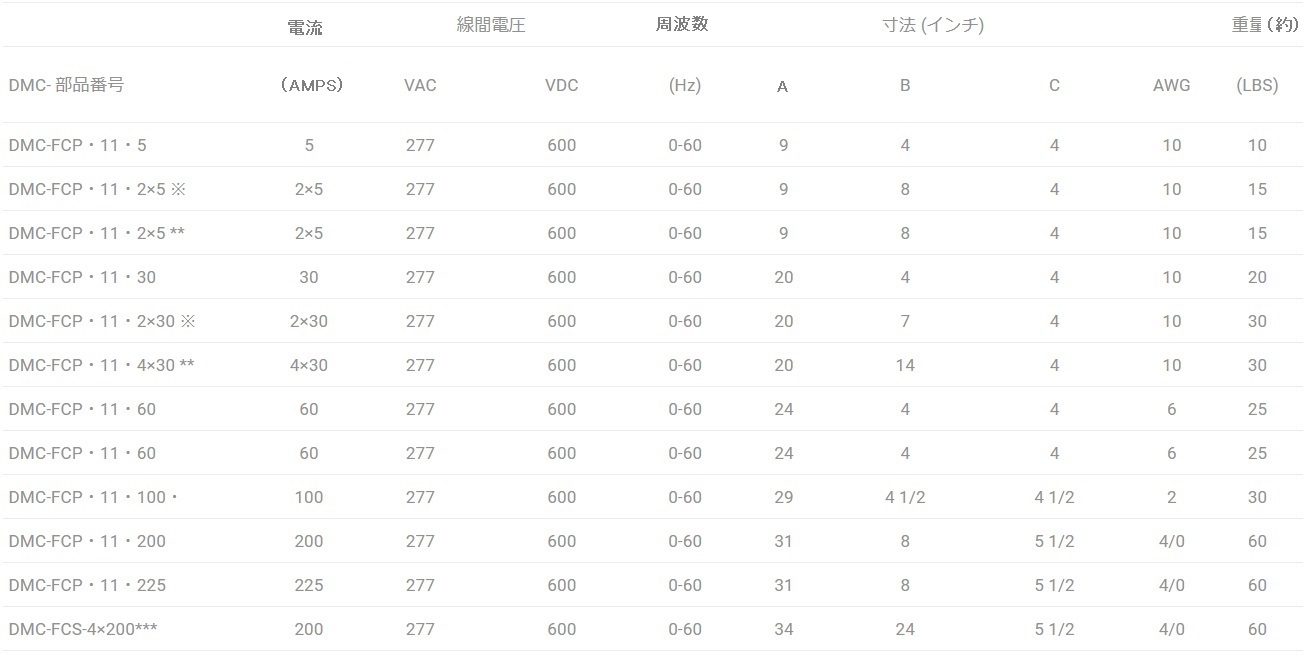

DMC-FCP-11 シリーズ 60Hz および DMC-FCP-12シリーズ 400Hz利用可能
*デュアルフィルターは、相間最大 480 ボルトの三相システムで使用できます。
**特殊フィルター 14kHz ～ 13GHz で 100dB
***特殊フィルター 100dB (30MHz ～ 13GHz)

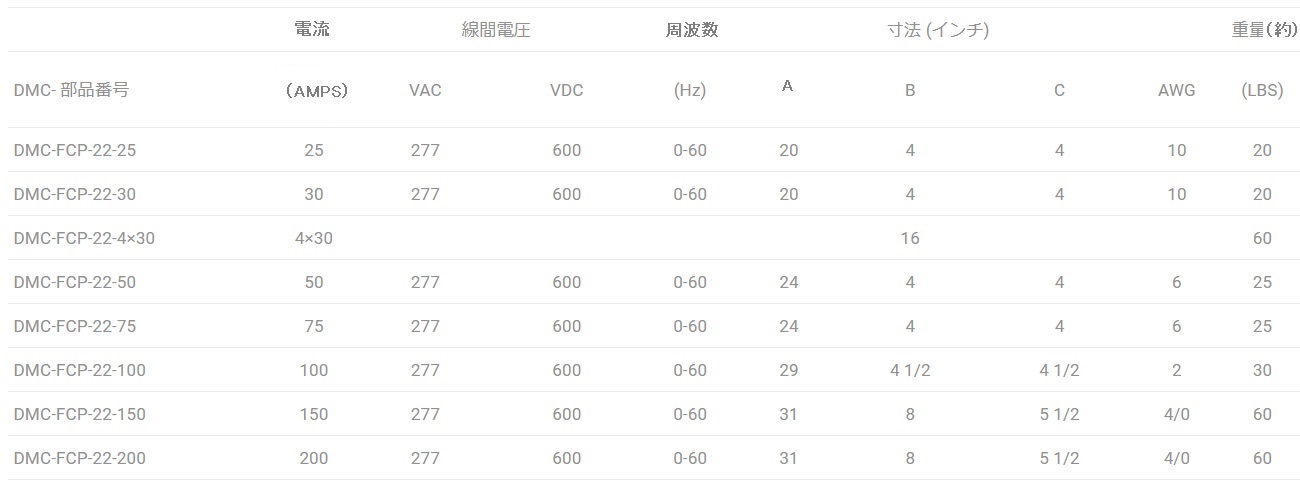

DMC-FCP-22シリーズ 60Hz および DMC-FCP-23シリーズ 400Hz 利用可能

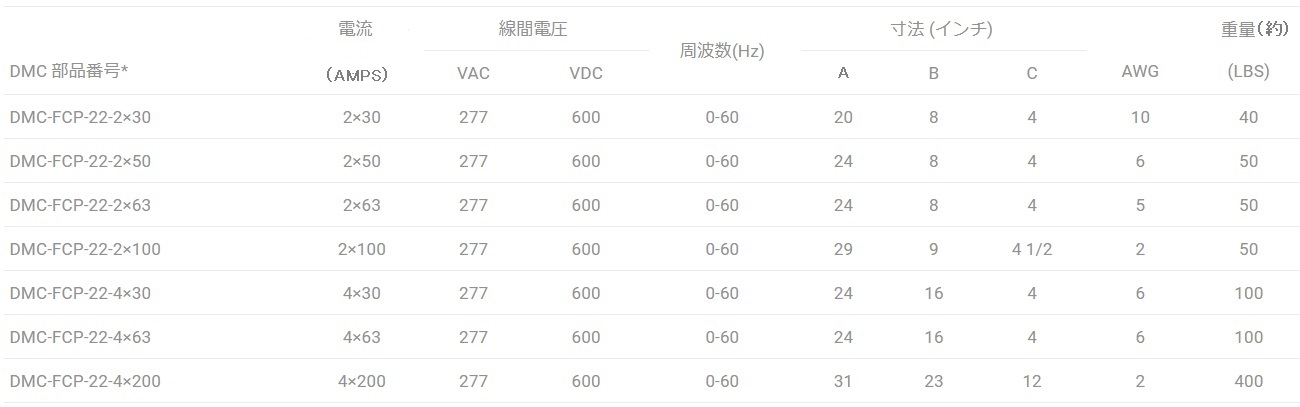

DMC-FCP-22シリーズ 60Hz（デュアル、トリプル*、クアッド構成）および DMC-FCP-23シリーズ 400Hz利用可能
仕様
電気的
● 定格電流: フィルターは、劣化することなく定格電流の 140% に 15 分間耐えることができます。
● 挿入損失: フィルタは、MIL-STD-220A に従って測定した場合、指定された周波数範囲にわたって最小 100 db の指定された挿入損失を提供するものとします。
● 電圧: フィルタは、最大定格電圧で継続的に動作でき、定格電圧の 2 倍の 1 分間の初期テストに耐えることができます。
機械式
● ケース: フィルターケースは冷間圧延鋼製でなければなりません
● 構造: 入力端子と出力端子は、RF シールドされたコンパートメントで完全に囲まれている必要があります。投入部のカバーはねじ込み式となります。
● 仕上げ: すべてのフィルターケースは適切なメッキで耐食性を持たせる必要があります。
● 含浸剤: 含浸剤は、UL および MIL-F-15733 によって分類されているように不燃性である必要があります。
● 端子: 端子は高温セラミック製でなければなりません。
Diamond Microwave Chambers 社（DMC）について
Diamond Microwave Chambers Ltd は、防衛、宇宙および衛星、半導体および航空宇宙用途向けの電波暗室、RF 吸収体、アンテナ測定システム、RF マイクロ波およびミリ波吸収体を製造および供給しています。 DMC社 は、ターンキー プロジェクトのアンテナ測定システムの統合と試運転のために、主要な軍事および防衛プロジェクトでパートナーと緊密に連携しています。 カナダ、米国、インドの新しい製造施設により製品ポートフォリオを増やし、絶え間なく変化する RF業界を常に把握するために、ロボット工学を採用した高価値の RF アンテナ測定製品とカスタム高周波 RF システムの構築を開始しました。
★その他DMC社製品についても、お問い合わせください。
製品概要
このシリーズの電力線貫通フィルタは、シールドされたエンクロージャの外壁を通して取り付けることができます。フィルターは RFI で保護されており、ネジ付きニップルが付属しています。感電の危険を防ぐため、フィルタにはブリーダ抵抗器が付属しています。フィルタは避雷器とともに使用することもできます。
これらのフィルターは 4 つのシリーズで利用可能です。
● DMC-FCP-11 ：（60Hz）
● DMC-FCP-12 ： (400Hz) 100kHz ～ 10GHz で 100dBの減衰 (MIL-STD-220A 全負荷で測定)
● DMC-FCP-22 ：（60Hz）
● DMC-FCQ-22 ： (60Hz) MIL-STD-220A 全負荷で測定された 9kHz ～ 10GHz の減衰。
● DMC-FCP-23 ： (400Hz) MIL-STD-220A 全負荷で測定した 14kHz ～ 10GHz で 100dBの減衰
DMC-FCP-11 シリーズ 60Hz および DMC-FCP-12シリーズ 400Hz利用可能
*デュアルフィルターは、相間最大 480 ボルトの三相システムで使用できます。
**特殊フィルター 14kHz ～ 13GHz で 100dB
***特殊フィルター 100dB (30MHz ～ 13GHz)
DMC-FCP-22シリーズ 60Hz および DMC-FCP-23シリーズ 400Hz 利用可能
DMC-FCP-22シリーズ 60Hz（デュアル、トリプル*、クアッド構成）および DMC-FCP-23シリーズ 400Hz利用可能
仕様
電気的
● 定格電流: フィルターは、劣化することなく定格電流の 140% に 15 分間耐えることができます。
● 挿入損失: フィルタは、MIL-STD-220A に従って測定した場合、指定された周波数範囲にわたって最小 100 db の指定された挿入損失を提供するものとします。
● 電圧: フィルタは、最大定格電圧で継続的に動作でき、定格電圧の 2 倍の 1 分間の初期テストに耐えることができます。
機械式
● ケース: フィルターケースは冷間圧延鋼製でなければなりません
● 構造: 入力端子と出力端子は、RF シールドされたコンパートメントで完全に囲まれている必要があります。投入部のカバーはねじ込み式となります。
● 仕上げ: すべてのフィルターケースは適切なメッキで耐食性を持たせる必要があります。
● 含浸剤: 含浸剤は、UL および MIL-F-15733 によって分類されているように不燃性である必要があります。
● 端子: 端子は高温セラミック製でなければなりません。
Diamond Microwave Chambers 社（DMC）について
Diamond Microwave Chambers Ltd は、防衛、宇宙および衛星、半導体および航空宇宙用途向けの電波暗室、RF 吸収体、アンテナ測定システム、RF マイクロ波およびミリ波吸収体を製造および供給しています。 DMC社 は、ターンキー プロジェクトのアンテナ測定システムの統合と試運転のために、主要な軍事および防衛プロジェクトでパートナーと緊密に連携しています。 カナダ、米国、インドの新しい製造施設により製品ポートフォリオを増やし、絶え間なく変化する RF業界を常に把握するために、ロボット工学を採用した高価値の RF アンテナ測定製品とカスタム高周波 RF システムの構築を開始しました。
★その他DMC社製品についても、お問い合わせください。
