高い絶縁レベルを提供し、OTAテストに最適
● 周波数 700MHz ～ 6GHz
● 外形寸法（キャビネット）：660（W）*1113（D）*1960（H）mm
● 外形寸法（箱）：660（W）*600（D）*1000（H）mm
ウェーブクレスト株式会社 RFシールド･エンクロージャー OTA測定 Sub6 5G 電波暗箱 (DMC-OTA-S6シリーズ)
RFシールド･エンクロージャー OTA測定 Sub6 5G 電波暗箱の特長
製品概要
DMC-OTA-S6 シリーズ RF シールド エンクロージャは、6GHzでの無線 (OTA) テストにコスト効率が優れています。DMC社の高度なシールド技術は高い絶縁レベルを提供し、OTA テストに適しています。
経路損失を最小限に抑え、最良の結果を得るために、これらのシールド ボックスには、機器をエンクロージャに直接組み込むためのラック オプションを含めることができます。
主な仕様
● 周波数 700MHz ～ 6GHz
● シールド効果 > 70dB
● 4 つの DUT を並行してテスト
● 製品ごとにアンテナ位置を調整するのではなく、複数のテストプローブを使用してTRPを処理する高効率な取得アルゴリズム
±1dBの精度を達成
● TX、RSSI、BER、BLER、FER、EVM 、 RSE、その他のテスト指標をサポート
● DUTとの無線通信。アンテナ周波数応答に対する USB の影響を回避します
● 手動またはRS-232C/リモート操作、自動化ラインに適しています
● 入力AC電源: 100-240V AC 50Hz

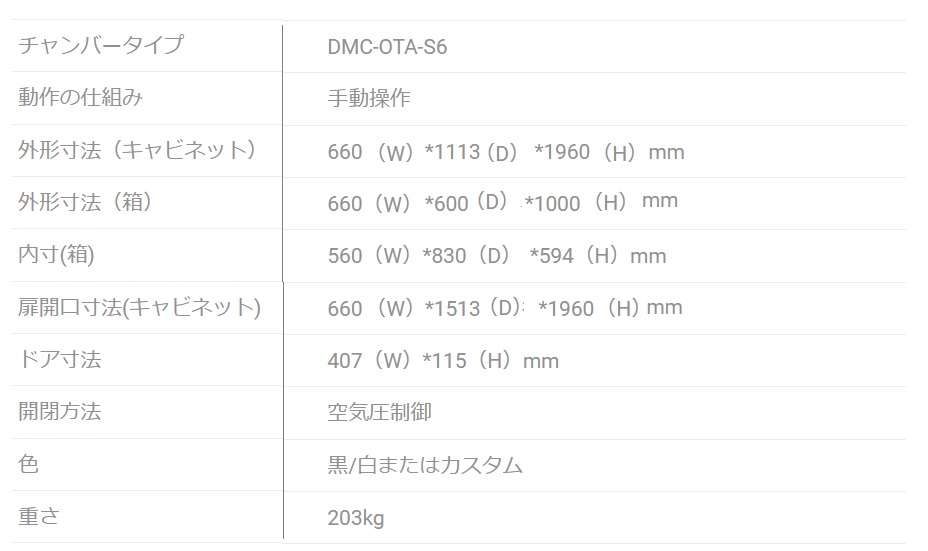

技術仕様
.jpg)
Diamond Microwave Chambers 社（DMC）について
Diamond Microwave Chambers Ltd は、防衛、宇宙および衛星、半導体および航空宇宙用途向けの電波暗室、RF 吸収体、アンテナ測定システム、RF マイクロ波およびミリ波吸収体を製造および供給しています。 DMC社 は、ターンキー プロジェクトのアンテナ測定システムの統合と試運転のために、主要な軍事および防衛プロジェクトでパートナーと緊密に連携しています。 カナダ、米国、インドの新しい製造施設により製品ポートフォリオを増やし、絶え間なく変化する RF業界を常に把握するために、ロボット工学を採用した高価値の RF アンテナ測定製品とカスタム高周波 RF システムの構築を開始しました。
★DMC社製品全般取り扱っております。お問い合わせください。
製品概要
DMC-OTA-S6 シリーズ RF シールド エンクロージャは、6GHzでの無線 (OTA) テストにコスト効率が優れています。DMC社の高度なシールド技術は高い絶縁レベルを提供し、OTA テストに適しています。
経路損失を最小限に抑え、最良の結果を得るために、これらのシールド ボックスには、機器をエンクロージャに直接組み込むためのラック オプションを含めることができます。
主な仕様
● 周波数 700MHz ～ 6GHz
● シールド効果 > 70dB
● 4 つの DUT を並行してテスト
● 製品ごとにアンテナ位置を調整するのではなく、複数のテストプローブを使用してTRPを処理する高効率な取得アルゴリズム
±1dBの精度を達成
● TX、RSSI、BER、BLER、FER、EVM 、 RSE、その他のテスト指標をサポート
● DUTとの無線通信。アンテナ周波数応答に対する USB の影響を回避します
● 手動またはRS-232C/リモート操作、自動化ラインに適しています
● 入力AC電源: 100-240V AC 50Hz
技術仕様
Diamond Microwave Chambers 社（DMC）について
Diamond Microwave Chambers Ltd は、防衛、宇宙および衛星、半導体および航空宇宙用途向けの電波暗室、RF 吸収体、アンテナ測定システム、RF マイクロ波およびミリ波吸収体を製造および供給しています。 DMC社 は、ターンキー プロジェクトのアンテナ測定システムの統合と試運転のために、主要な軍事および防衛プロジェクトでパートナーと緊密に連携しています。 カナダ、米国、インドの新しい製造施設により製品ポートフォリオを増やし、絶え間なく変化する RF業界を常に把握するために、ロボット工学を採用した高価値の RF アンテナ測定製品とカスタム高周波 RF システムの構築を開始しました。
★DMC社製品全般取り扱っております。お問い合わせください。
