軍事仕様 MIL-F-15733 の要件を満たすように設計
MIL-STD-220A 全負荷で測定した14kHz～10GHzでの100dB の減衰。SPECIAL: 拡張範囲バッファネットワークを使用した全負荷条件下で14kHz～20MHzで測定
ウェーブクレスト株式会社 軍用EMIフィルター (DMC-FC 00-Xシリーズ)
軍用EMIフィルター の特長
製品概要
MIL-STD-220A 全負荷で測定した14kHz～10GHzでの100dB の減衰。SPECIAL: 拡張範囲バッファネットワークを使用した全負荷条件下で14kHz～20MHzで測定
.jpg)
主な特徴
● 高い信頼性。
● 安全な通信エリア、暴風雨を防ぐ部屋のために開発された特別な設計と構造。
●長年にわたって故障のないサービスを継続できるように設計。
●すべてのフィルターは現場で交換可能。

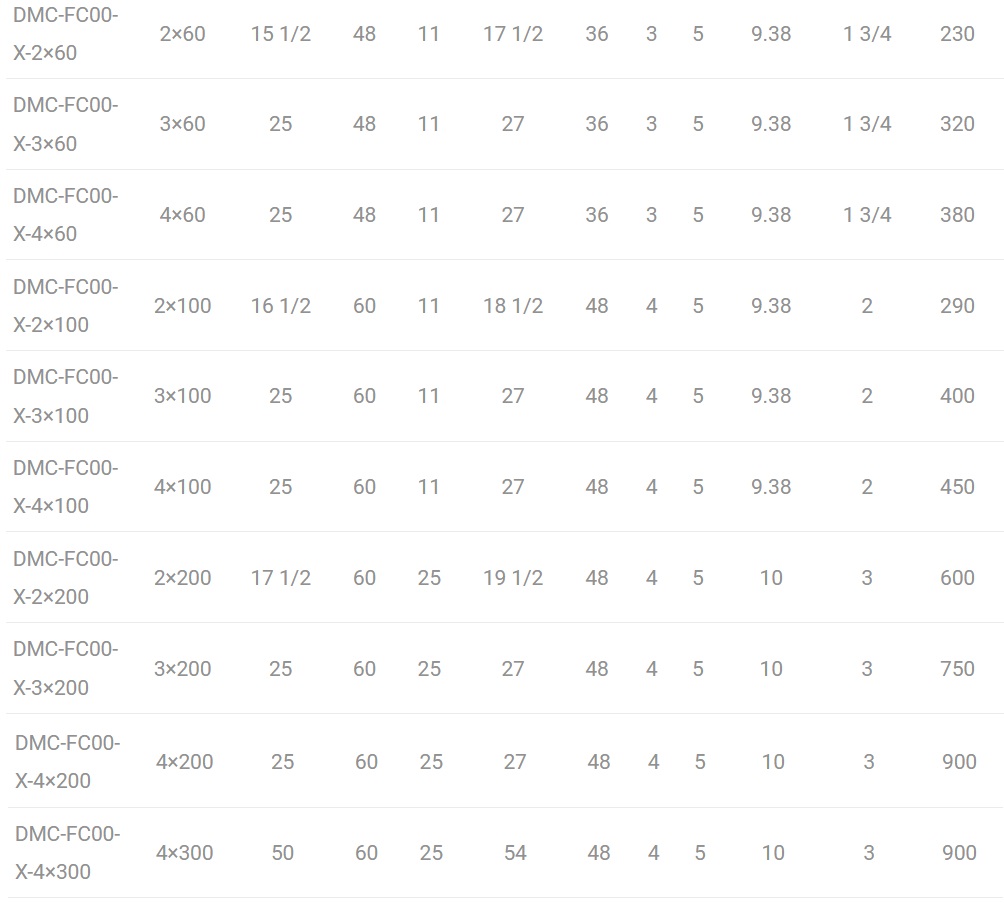

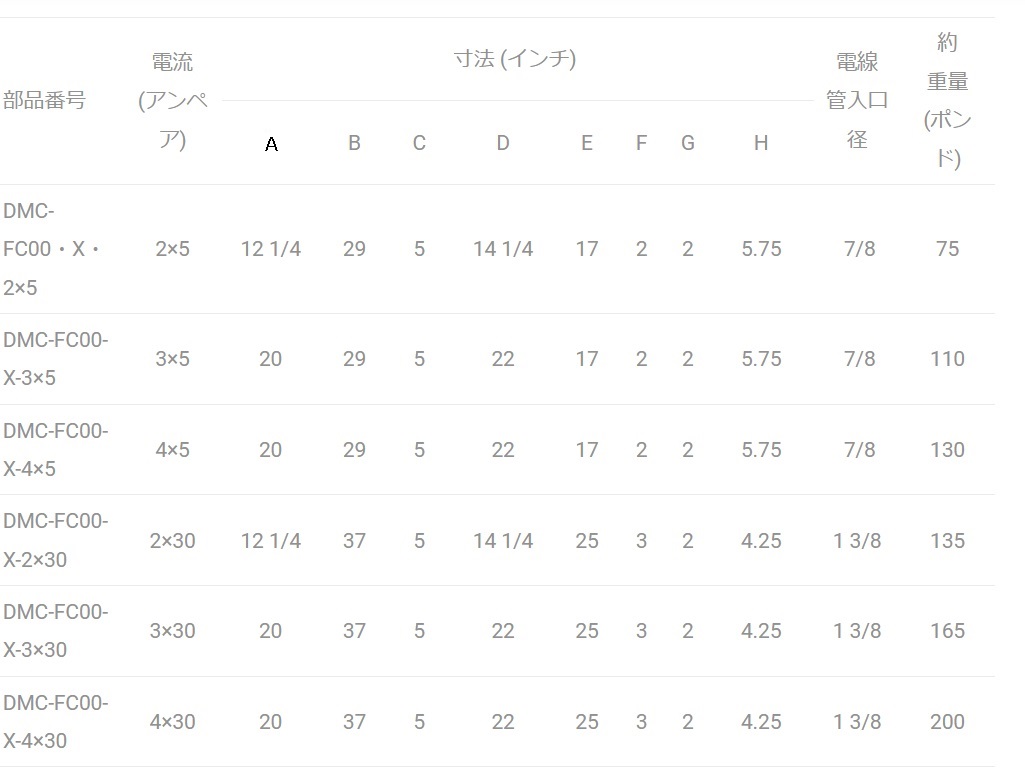

DMC- FC 00-X シリーズ
＊（参考）１インチ ＝ 2.54cm、1ポンド = 約0.453kg
これらのモデルには、場合に備えて接地された中性点端子を示す NT 接尾辞が付いています。
上記のすべてのフィルタは、0 ～ 60 Hz の回線周波数に対して定格されています。 400Hzのパワーフィルターも使用可能です。 定格電圧: 0 ～ 277 VAC ライン-ニュートラル間、または 0 ～ 480 VAC ライン間、最大 600 VDC 上記シリーズのキャビネットには フィルタが1つ用意されています。
仕様
一般的：
ここで説明するフィルタは、無線周波数干渉をフィルタリングし、該当する場合には軍事仕様 MIL-F-15733 の要件を満たすように設計されています。これらのフィルタを他の電気デバイスと一緒に使用すると、デバイスがMIL-I-26600、MIL-I-16910、MIL-I-6181、MIL-I-11748、MIL-STO-461、462、 463、FED-STD-222、およびFCCの要件を満たすことができます。また、特殊な機器やシステムの用途向けに開発された DCA 仕様などもあります。
電気的
定格電流: フィルタは、周囲温度より 25°C を超えない温度上昇で最大定格電流を流すことができなければなりません。フィルタは、劣化することなく定格電流の 150% の過負荷に 15 分間耐えることができます。
電圧:フィルタは、最大定格電圧で継続的に動作でき、定格電圧の 2 倍の過電圧テストに 1 分間耐えることができます。MIL-F-15733 に従って測定した場合、最大電圧降下は 2 ボルトを超えてはなりません。最高動作温度: 85°C。

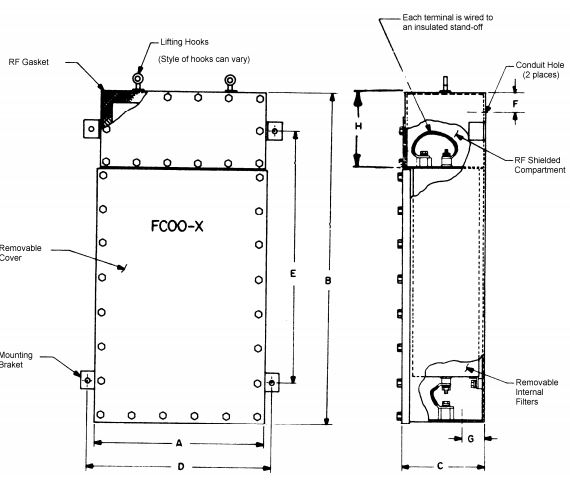

機械式
ケース: 各フィルターの内部ケースは CRS 16 GA で作られているものとします。分。各位相フィルターは個別に交換可能である必要があります。すべての内部フィルターは密閉されています。
端子:軍用 EMI フィルタは高温アルミナ セラミックで作られ、漏れ防止が施されているものとします。セラミック端子には柔軟な絶縁リード線が付いており、その一端は端子に恒久的に取り付けられ、もう一端は適切なネジで固定された .7 認定の難燃性スタンドオフ絶縁体に取り付けられた恒久的に取り付けられたラグに取り付けられています。すべての接続はスタンドオフでのみ行われます。
含浸剤:該当する場合、含浸剤は UL および MIL-F-15733 によって分類されるように不燃性であるものとします。
構造:入力端子と出力端子は軍用 EMI フィルターで完全に囲まれている必要があります。入力および出力 RF シールド コンパートメントのカバーはネジで固定され、 軍用 EMI フィルタを維持するためにカバーと内側の取り付けフランジの間にガスケットが使用されます。内部コンポーネントは、該当する衝撃および振動試験を受けた場合に損傷を防ぐために取り付けおよび固定されなければなりません。
仕上げ：すべてのフィルターケースはプライマーを塗装して防錆加工を施します。未仕上げの接地面はすべて、適切なメッキで保護されています。
Diamond Microwave Chambers 社（DMC）について
Diamond Microwave Chambers Ltd は、防衛、宇宙および衛星、半導体および航空宇宙用途向けの電波暗室、RF 吸収体、アンテナ測定システム、RF マイクロ波およびミリ波吸収体を製造および供給しています。 DMC社 は、ターンキー プロジェクトのアンテナ測定システムの統合と試運転のために、主要な軍事および防衛プロジェクトでパートナーと緊密に連携しています。 カナダ、米国、インドの新しい製造施設により製品ポートフォリオを増やし、絶え間なく変化する RF業界を常に把握するために、ロボット工学を採用した高価値の RF アンテナ測定製品とカスタム高周波 RF システムの構築を開始しました。
★DMC社製品全般取り扱っております。お問い合わせください。
