ウェーブクレスト株式会社 過渡エミッション EMC試験装置 (CAR-TE 21)
過渡エミッション EMC試験装置の特長
製品紹介
CAR-TE 21 は、車両電気システムの負荷を切り替えるときの過渡遷移動作をチェックするために使用されます。これは、2 つのトリガー可能な回路ブレーカー (電子的または機械的)、人工ネットワーク、デバイスを操作するための制御ユニット、一連の負荷抵抗器、およびオプションの外部電源で構成されます。CAR-TE 21 は、ISO 7637-2 に準拠した「低速パルス」および「高速パルス」の「過渡エミッション テスト」を実行できます。マイクロプロセッサ制御の 7 インチ タッチ スクリーン ディスプレイ ユニットがコントロール パネルに統合されており、発電機の簡単な操作が可能になります。ソフトウェア プログラム CAR-remote を使用すると、イーサネット経由で発電機を PC 制御できます。また、IEC 17025 に準拠した標準化された文書とテスト結果の評価も可能になります。このデバイスは個別に操作することも、CAR TEST SYSTEM と組み合わせて操作することもできます。PC Remote ソフトウェアで制御できます。コンパクトな設計と簡単な操作が特徴です。 追加情報対応規格:ISO 7637-2、CISPR25、CISPR16-1-2メーカー:LV 124、LV 148、VW 8000、VW 8100、VG 96916 主な仕様
トリガー可能なロードスイッチ モジュール構造 電子的および機械的 (+ 寿命カウンター) トリガー可能なロード スイッチ 温度制御付き人工ネットワーク (100A バージョン) シャント抵抗: 10Ω / 20Ω / 40Ω / 120Ω バッテリー電流: 50A / 100A 技術仕様
車載用EMC試験システム 製品紹介
製品紹介
CAR-TE 21 は、車両電気システムの負荷を切り替えるときの過渡遷移動作をチェックするために使用されます。
これは、2 つのトリガー可能な回路ブレーカー (電子的または機械的)、人工ネットワーク、デバイスを操作するための制御ユニット、一連の負荷抵抗器、およびオプションの外部電源で構成されます。
CAR-TE 21 は、ISO 7637-2 に準拠した「低速パルス」および「高速パルス」の「過渡エミッション テスト」を実行できます。
マイクロプロセッサ制御の 7 インチ タッチ スクリーン ディスプレイ ユニットがコントロール パネルに統合されており、
発電機の簡単な操作が可能になります。
ソフトウェア プログラム CAR-remote を使用すると、イーサネット経由で発電機を PC 制御できます。
また、IEC 17025 に準拠した標準化された文書とテスト結果の評価も可能になります。
このデバイスは個別に操作することも、CAR TEST SYSTEM と組み合わせて操作することもできます。
PC Remote ソフトウェアで制御できます。
コンパクトな設計と簡単な操作が特徴です。
追加情報
対応規格:ISO 7637-2、CISPR25、CISPR16-1-2
メーカー:LV 124、LV 148、VW 8000、VW 8100、VG 96916
主な仕様
トリガー可能なロードスイッチ
モジュール構造
電子的および機械的 (+ 寿命カウンター) トリガー可能なロード スイッチ
温度制御付き人工ネットワーク (100A バージョン)
シャント抵抗: 10Ω / 20Ω / 40Ω / 120Ω
バッテリー電流: 50A / 100A

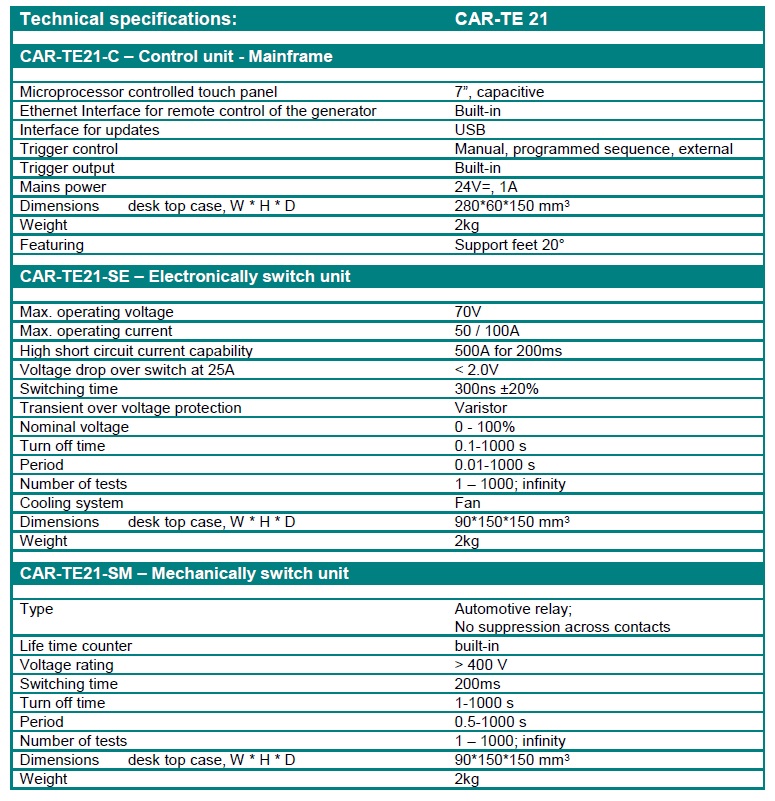

技術仕様
車載用EMC試験システム 製品紹介
過渡エミッション EMC試験装置の資料ダウンロード
