電界プローブ 30MHz～90GHz
WPF90は、Eフィールド・30MHz～90GHzの電磁界測定器SMP3 & SMP2用プローブです。 SMP3本体ユニットは、1台で静電界測定,スペクトル解析（FFT), 広帯域の電磁界強度測定とを可能にした独自の3in1ユニットとなっており、30種類にも及ぶ電界プローブを用意し、DC ～90Ghzまでの広帯域測定と規格に対応した測定が可能です。
ウェーブクレスト株式会社 電界プローブ 90GHz 電磁界測定器SMP3用 (WPF90)
電界プローブ 90GHz 電磁界測定器SMP3用の特長

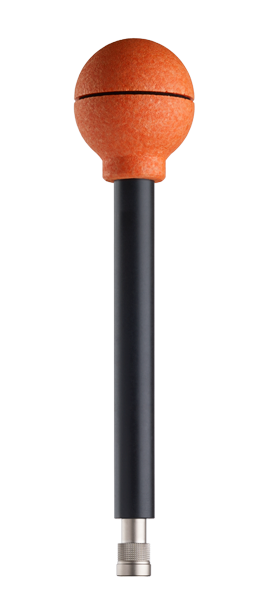

電界プローブ WPF90
.png)
主な特徴
・高感度
・等方性＆実効値測定
・優れた減衰
・国際標準適合
主な仕様
周波数レンジ：30MHz - 90GHz
センサータイプ：Isotropic, RMS
周波数特性タイプ：Flat
フラット測定範囲：2 – 1000 V/m (CW)、2 – 60 V/m (RMS)
ダイナミックレンジ： 53 dB
感度：2 V/m
周波数特性：
±3 dB (100MHz – 50GHz)
+1/-6 dB (50GHz – 60GHz)
+0/-9 dB (60GHz – 90GHz)
等方性偏差：
±1 dB (< 12GHz)
±2 dB (12GHz - 40GHz)
±3 dB (40GHz - 90GHz)
ダメージレベル (CW)：1200 V/m
校正：ISO 17025 認定 (ILAC) 24カ月（推奨）
操作温度：-20ºC - 50ºC
寸法：284 mm x 60 mm Ø
重量：95 g
減衰@50/60Hz：>40dB
アプリケーション
・遠距離通信
- 無線通信ネットワーク：IEC 62232, EN 50400, EN 50401
- 放送：IEC 62577, EN 50475, EN 50476, EN 50496, EN 50554
- 衛星設備
・職場評価：EN 50499
・能動埋め込み型医療機器(AIMD)装着労働者評価: EN50527-1
・人体暴露評価：EN 50413
・研究、実験室
・マイクロ波乾燥
・漏れ検知
・レーダー
・防衛(HF)

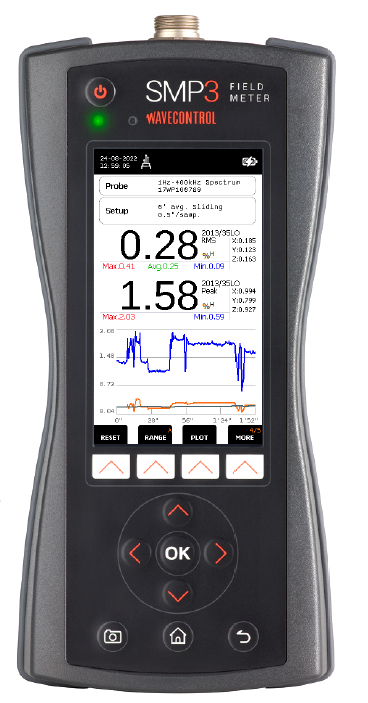

電磁界測定器 SMP3
主な特徴
•1つのデバイスで電界と磁界の高精度な測定が可能
•DC～90GHz(プローブによる)の広い周波数範囲と高ダイナミックレンジ
•FFT処理により3軸すべてにおいてセレクティブおよびブロードバンド測定
•スペクトラム解析：最大10MHz（FFT）
•EMF Directive 2013／35／EU に準じた重みづけピーク測定（WPM）
•国際基準ICNIRP、IEC、EN、IEEE、etc.適合
•GPSオプションにより、正確な位置情報を取得可能

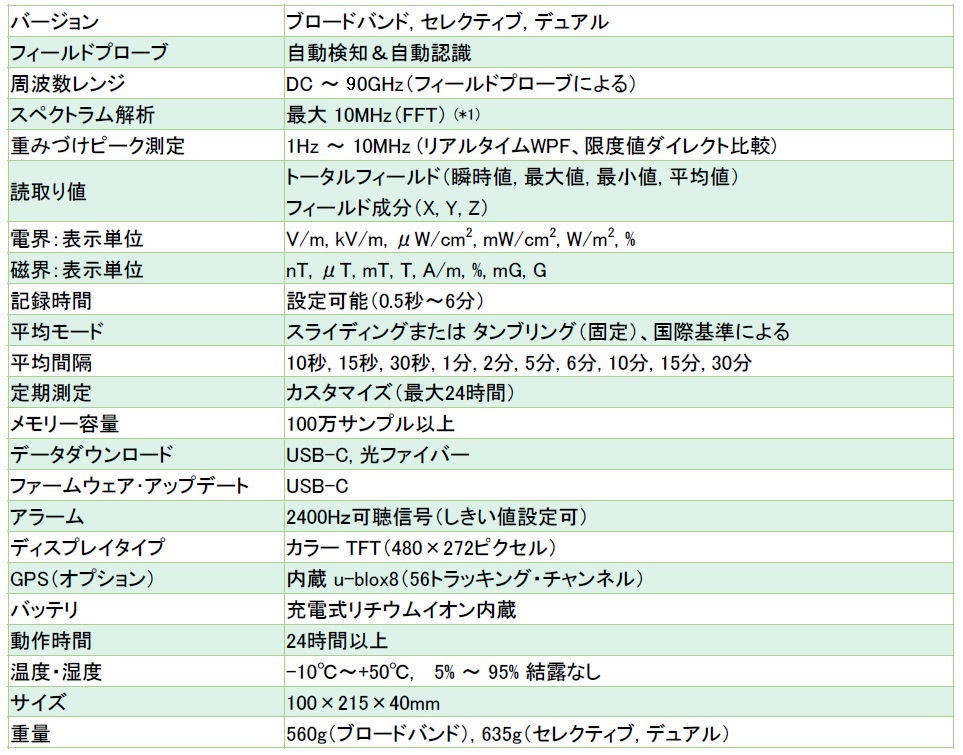

仕様
.jpg)
(*1)スペクトル分析機能はWP400, WP400-3, WPH-DC プローブのみ

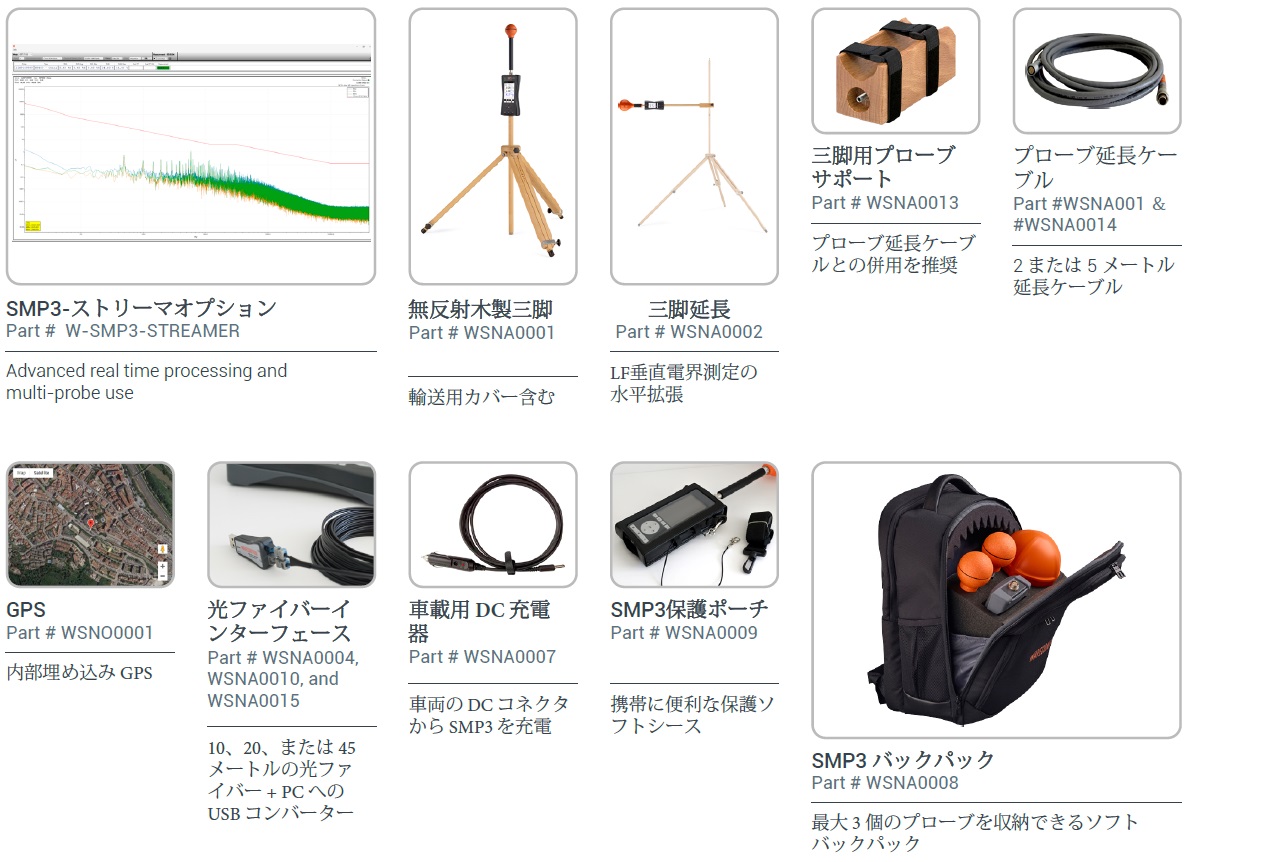

アクセサリー
.jpg)
【アプリケーション】
•テレビ・ラジオ放送局やレーダー施設周辺の測定
•家電製品や高圧送電線周辺の測定
•携帯電話基地局周辺の測定
•労働環境（高周波加熱、溶接、電気炉、乾燥装置などの安全性確認）
•ジアテルミー装置や高周波医療機器
•TEMセル・電波暗室内の基準電界強度計
•人体防護ガイドラインとの相対評価
Wavecontrol社について
スペインにある“RFセーフティ” のエキスパート・カンパニーです。
試験・校正の信頼性を担保するISO17025の認定を取得、またISO9001認証も取得し高品質な製品を製造しています。Wavecontrol社の製品は、厳しい品質管理のもと、既に世界60カ国以上で採用をされています。
Wavecontrol社の高い電磁場測定技術は、設備や人々への“RFセーフティ”を確実にする製品を製造しています。
電界プローブ WPF90
主な特徴
・高感度
・等方性＆実効値測定
・優れた減衰
・国際標準適合
主な仕様
周波数レンジ：30MHz - 90GHz
センサータイプ：Isotropic, RMS
周波数特性タイプ：Flat
フラット測定範囲：2 – 1000 V/m (CW)、2 – 60 V/m (RMS)
ダイナミックレンジ： 53 dB
感度：2 V/m
周波数特性：
±3 dB (100MHz – 50GHz)
+1/-6 dB (50GHz – 60GHz)
+0/-9 dB (60GHz – 90GHz)
等方性偏差：
±1 dB (< 12GHz)
±2 dB (12GHz - 40GHz)
±3 dB (40GHz - 90GHz)
ダメージレベル (CW)：1200 V/m
校正：ISO 17025 認定 (ILAC) 24カ月（推奨）
操作温度：-20ºC - 50ºC
寸法：284 mm x 60 mm Ø
重量：95 g
減衰@50/60Hz：>40dB
アプリケーション
・遠距離通信
- 無線通信ネットワーク：IEC 62232, EN 50400, EN 50401
- 放送：IEC 62577, EN 50475, EN 50476, EN 50496, EN 50554
- 衛星設備
・職場評価：EN 50499
・能動埋め込み型医療機器(AIMD)装着労働者評価: EN50527-1
・人体暴露評価：EN 50413
・研究、実験室
・マイクロ波乾燥
・漏れ検知
・レーダー
・防衛(HF)
電磁界測定器 SMP3
主な特徴
•1つのデバイスで電界と磁界の高精度な測定が可能
•DC～90GHz(プローブによる)の広い周波数範囲と高ダイナミックレンジ
•FFT処理により3軸すべてにおいてセレクティブおよびブロードバンド測定
•スペクトラム解析：最大10MHz（FFT）
•EMF Directive 2013／35／EU に準じた重みづけピーク測定（WPM）
•国際基準ICNIRP、IEC、EN、IEEE、etc.適合
•GPSオプションにより、正確な位置情報を取得可能
仕様
(*1)スペクトル分析機能はWP400, WP400-3, WPH-DC プローブのみ
アクセサリー
【アプリケーション】
•テレビ・ラジオ放送局やレーダー施設周辺の測定
•家電製品や高圧送電線周辺の測定
•携帯電話基地局周辺の測定
•労働環境（高周波加熱、溶接、電気炉、乾燥装置などの安全性確認）
•ジアテルミー装置や高周波医療機器
•TEMセル・電波暗室内の基準電界強度計
•人体防護ガイドラインとの相対評価
Wavecontrol社について
スペインにある“RFセーフティ” のエキスパート・カンパニーです。
試験・校正の信頼性を担保するISO17025の認定を取得、またISO9001認証も取得し高品質な製品を製造しています。Wavecontrol社の製品は、厳しい品質管理のもと、既に世界60カ国以上で採用をされています。
Wavecontrol社の高い電磁場測定技術は、設備や人々への“RFセーフティ”を確実にする製品を製造しています。
