双方向大容量直流電源

電気・電子化が進む世の中だから、より良い電源試験環境を。目指したものは、先進技術にまつわる様々なご要求「Ｘ」に柔軟に対応できる双方向電源！

1500Vの高電圧に対応するだけでなく、力行・回生の双方向に1台で対応。ハイパワー化が進む電気・電子機器に、新しい電源試験環境を提供します。加えて、多彩なアナログ･デジタル･通信用のインタフェースを搭載しており、研究、開発、製造など、ステージを選ばず最適な運用が可能！先進技術の進歩を支える新世代の双方向直流電源です。

製品名: 双方向大容量直流電源

型番: PXBシリーズ

価格: 10kWタイプ：2,200,000円（税込2,420,000円）/20kWタイプ：3,550,000円（税込3,905,000円）

発売日: 発売中

お問い合わせはこちら

双方向大容量直流電源の特長

ラインアップ

形名	出力（CV）	*出力（CC）**	出力定格電力
PXB10K-50	0 V 〜 50 V	-400 A 〜 +400 A	10 kW
PXB20K-50	0 V 〜 50 V	-800 A 〜 +800 A	20 kW
PXB20K-100	0 V 〜 100 V	-400 A 〜 +400 A
PXB20K-250	0 V 〜 250 V	-200 A 〜 +200 A
PXB20K-500	0 V 〜 500 V	-120 A 〜 +120 A
PXB20K-1000	0 V 〜 1000 V	-60 A 〜 +60 A
PXB20K-1500	0 V 〜 1500 V	-30 A 〜 +30 A

*最大シンクが可能な最低電圧は、PXB20K-50およびPXB20K-250では定格電圧の6％、PXB20K-100では定格電圧の7％、その他の機種では定格電圧の2％になります。

製品概要

3U サイズの筐体に最大 20kW の大容量出力を凝縮。

● 超小型：3Uサイズで最大20kWを1筐体に凝縮。最大電圧1500Vの高電圧対応。
● 双方向出力：力行・回生を1台で。大容量化する電池やモータなどの試験用途に対応！
● ワイドレンジ出力：高電圧から大電流まで幅広い出力範囲に対応[全7モデル]
● 電力回生機能でEcology&Economy。回生効率90%以上のECO仕様
● 電源入力AC三相200Vでも三相400Vでも100％のフル出力
● 動作モード：CV（定電圧）/CC（定電流）/CP（定電力）※優先設定可能
● 応答速度を任意に可変（レスポンス＆スルーレート）
● 最大25台（500kW）まで並列運転可能＊
● シーケンスはもちろん、I-V機能やパルス・サイン出力など、多彩な機能を搭載
● 直感的に操作可能な大型液晶タッチパネルを採用
● デジタルI/O：制御項目を任意に設定可能（入力5点、出力6点）
● USB／LAN（LXI）／RS-232Cを標準搭載
● 安心の国内製造＆国内サポート
＊10台以上の並列運転をご希望の方はご相談ください。

動作領域

●Source（力行）
接続したDUTの電圧がPXBシリーズの電圧設定値より低い場合は、PXBシリーズからDUTに電流が流れます。

●Sink（回生）
接続したDUTの電圧がPXBシリーズの電圧設定値より高い場合は、DUTからPXBシリーズに電流が流れます。

並列運転機能

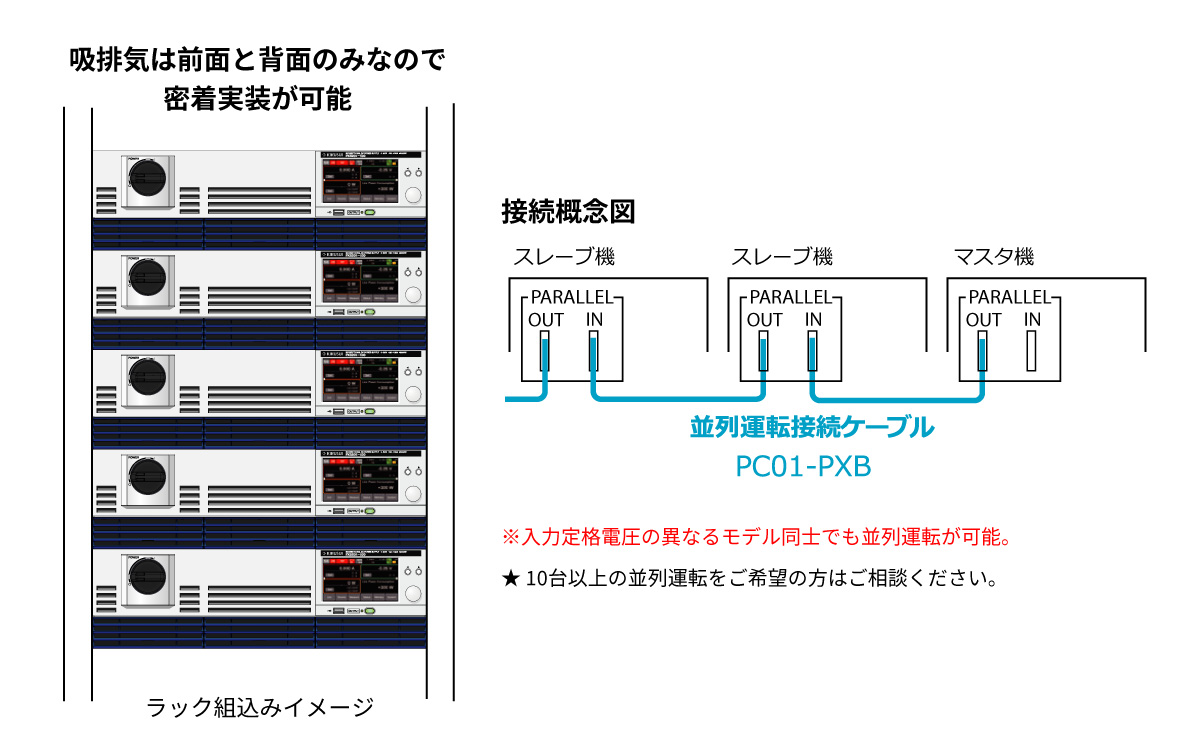

PXBシリーズは標準で10台までの並列接続が可能です。また、特注で最大25台（500kW）まで対応可能。背面のPARALLELポート（標準装備）に並列運転ケーブルを接続します。マスタ機で一括制御となります。並列可能な機器は、同じ電圧モデルの機器です。入力定格が異なるモデルの並列も可能です。
例：PXB20K-1000(入力AC400Vモデル)＋PXB20K-1000（入力AC200Vモデル）
★10台以上の並列運転をご希望の方はご相談ください。

負荷を選ばず、色々使える PXB シリーズ。

使用事例1：高電圧電装品の電源変動試験 ISO21498-2 ロードダンプ試験

高電圧化が進む、電装品の試験。その電源変動試験では、数百Vを5msで遷移させる試験もあります。
ISO21498-2では、250V/msのスルーレートが要求されています。

【試験実現のポイント】
スルーレート設定最大で、シーケンス機能を活用
1500Vモデルであれば375V/msのスルーレートを実現

使用事例2：バッテリー充放電試験

自動車をはじめ、乗り物の電動化により高電圧・大容量のバッテリーが登場。試験設備の大型化を抑制する大容量の双方向直流電源が重宝されるアプリケーションです。充放電試験では、0Aを基準に＋／－をシームレスな電流遷移が理想です。

【試験実現のポイント】
SEAMモードで、スムーズな極性反転。
1500Vモデルであれば375V/msのスルーレートを実現

使用事例3：大容量コンバータの耐久評価

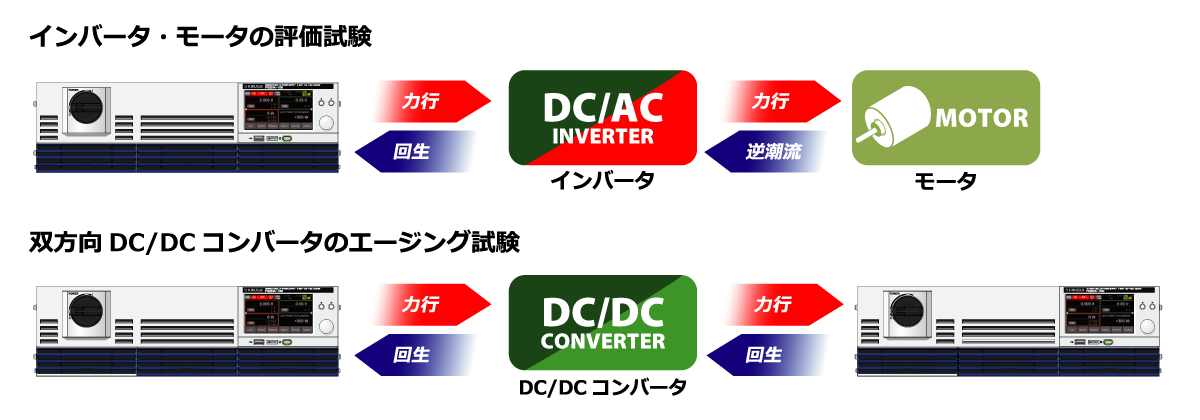

EV車のバッテリー電圧を変換するコンバータは、大容量化が顕著です。長時間の連続稼働を要求される車載コンバータのエージング評価を実施する場合、高い回生効率を誇るPXBシリーズが威力を発揮します。

【試験実現のポイント】
回生効率 90%以上で、ランニングコストを大幅削減。

使用事例4：バッテリーシミュレーション

自動車、航空機、分散型電源など、電池を活用した様々なアプリケーションが普及しています。
これらの機器を設計・開発・評価する際には、電池の振る舞いを模擬できる双方向直流電源が活用されています。

【試験実現のポイント】
内部抵抗可変設定で、簡易的に電圧降下を再現
I-V機能を使用すれば、電池モデルを疑似的に再現可能
