低周波ノイズ注入の定番、TBJT02
TBJT02 は、1 Hz〜7 MHz の広帯域に対応したインジェクショントランスで、伝導イミュニティ試験や低周波ノイズ注入に最適なモデルです。 電源ラインや信号ラインに外部ノイズを正確に注入でき、EMCプリコンプライアンス評価や設計段階の耐性確認に幅広く利用できます。 小型・堅牢な構造で、ラボから現場まで扱いやすいのが特長です。
ウェーブクレスト株式会社 インジェクショントランス 広帯域、 インジェクショントランスフォーマ 1Hz～7MHz (TBJT02)
インジェクショントランス 広帯域、 インジェクショントランスフォーマ 1Hz～7MHzの特長
製品概要
TBJT02 は、制御ループの安定性測定用の広帯域インジェクション トランスです。 掃引信号源と制御ループ間のガルバニック絶縁を提供します。 インジェクション トランスは内部で 5 オームの抵抗で終端され、100 mA のヒューズで保護されています。 使用可能な周波数範囲は 1 Hz ～ 7 MHz です。 仕様
● コンプライアンス: RoHS● 終端抵抗：5Ω● ヒューズ: 100 mA (Littlefuse 0451.100MRL); 二次（出力）側● 巻数比: 1:1● 特性周波数範囲: 1Hz～100MHz● 使用周波数範囲：1Hz～7MHz● 3 dB 周波数範囲: 2 Hz – 3 MHz typ.● 挿入損失 (S21): 16 dB typ.● 静電容量: 310 pF @ 1 Khz; 一次から二次巻線● DC飽和電流：12mA● 最大、 定格電圧: 600V CAT II; 一次から二次巻線● 入力コネクタ: 50 Ω BNC メス● 出力コネクタ: 4 mm 安全バナナ ジャック、20 mm 間隔● 動作温度 範囲: 0°C – 60°C● 筐体寸法: 70mm x 60mm x 140mm● 重量：300g
製品概要
TBJT02 は、制御ループの安定性測定用の広帯域インジェクション トランスです。 掃引信号源と制御ループ間のガルバニック絶縁を提供します。 インジェクション トランスは内部で 5 オームの抵抗で終端され、100 mA のヒューズで保護されています。 使用可能な周波数範囲は 1 Hz ～ 7 MHz です。
仕様
● コンプライアンス: RoHS
● 終端抵抗：5Ω
● ヒューズ: 100 mA (Littlefuse 0451.100MRL); 二次（出力）側
● 巻数比: 1:1
● 特性周波数範囲: 1Hz～100MHz
● 使用周波数範囲：1Hz～7MHz
● 3 dB 周波数範囲: 2 Hz – 3 MHz typ.
● 挿入損失 (S21): 16 dB typ.
● 静電容量: 310 pF @ 1 Khz; 一次から二次巻線
● DC飽和電流：12mA
● 最大、 定格電圧: 600V CAT II; 一次から二次巻線
● 入力コネクタ: 50 Ω BNC メス
● 出力コネクタ: 4 mm 安全バナナ ジャック、20 mm 間隔
● 動作温度 範囲: 0°C – 60°C
● 筐体寸法: 70mm x 60mm x 140mm
● 重量：300g

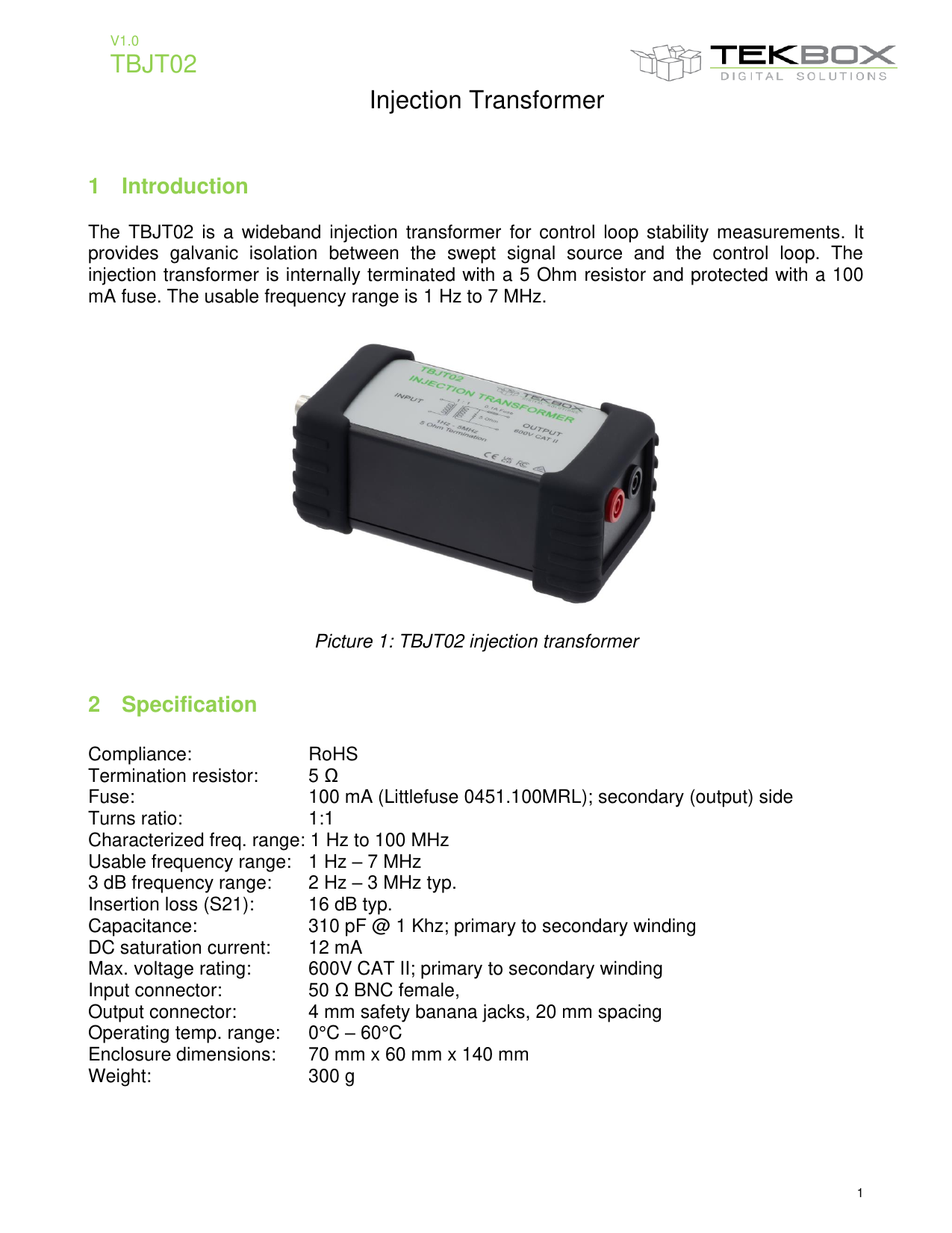

インジェクショントランス 広帯域、 インジェクショントランスフォーマ 1Hz～7MHzの資料ダウンロード
