制御ループの安定性測定用の広帯域インジェクション トランスで、 掃引信号源と制御ループ間のガルバニック絶縁を提供。
インジェクション トランスは内部で 5 オームの抵抗で終端され、100 mA のヒューズで保護されています。 使用可能な周波数範囲は 10Hz～45MHz です。
ウェーブクレスト株式会社 インジェクション・トランス 広帯域 インジェクション・トランスフォーマ 10Hz～45MHz (TBJT01)
インジェクション・トランス 広帯域 インジェクション・トランスフォーマ 10Hz～45MHzの特長
製品概要
TBJT01 は、制御ループの安定性測定用の広帯域インジェクション トランスです。 掃引信号源と制御ループ間のガルバニック絶縁を提供します。 インジェクション トランスは内部で 5 オームの抵抗で終端され、100 mA のヒューズで保護されています。 使用可能な周波数範囲は 10 Hz ～ 45 MHz です。 仕様
● コンプライアンス: RoHS● 終端抵抗：5Ω● ヒューズ: 100 mA (Littlefuse 0451.100MRL); 二次（出力）側● 巻数比: 1:1● 特性周波数範囲: 1Hz～100MHz● 使用周波数範囲：10Hz～45MHz● 3 dB 周波数範囲: 15 Hz – 9 MHz typ.● 挿入損失 (S21): 15.5 dB typ.● 静電容量: 90 pF @ 1 Khz; 一次から二次巻線● DC飽和電流：12mA● 最大、定格電圧: 600V CAT II; 一次から二次巻線● 入力コネクタ: 50 Ω BNC メス、● 出力コネクタ: 4 mm 安全バナナ ジャック、20 mm 間隔● 動作温度 範囲: 0°C – 60°C● 筐体寸法: 70mm x 60mm x 140mm● 重量：250g 周波数応答
製品概要
TBJT01 は、制御ループの安定性測定用の広帯域インジェクション トランスです。 掃引信号源と制御ループ間のガルバニック絶縁を提供します。 インジェクション トランスは内部で 5 オームの抵抗で終端され、100 mA のヒューズで保護されています。 使用可能な周波数範囲は 10 Hz ～ 45 MHz です。
仕様
● コンプライアンス: RoHS
● 終端抵抗：5Ω
● ヒューズ: 100 mA (Littlefuse 0451.100MRL); 二次（出力）側
● 巻数比: 1:1
● 特性周波数範囲: 1Hz～100MHz
● 使用周波数範囲：10Hz～45MHz
● 3 dB 周波数範囲: 15 Hz – 9 MHz typ.
● 挿入損失 (S21): 15.5 dB typ.
● 静電容量: 90 pF @ 1 Khz; 一次から二次巻線
● DC飽和電流：12mA
● 最大、定格電圧: 600V CAT II; 一次から二次巻線
● 入力コネクタ: 50 Ω BNC メス、
● 出力コネクタ: 4 mm 安全バナナ ジャック、20 mm 間隔
● 動作温度 範囲: 0°C – 60°C
● 筐体寸法: 70mm x 60mm x 140mm
● 重量：250g

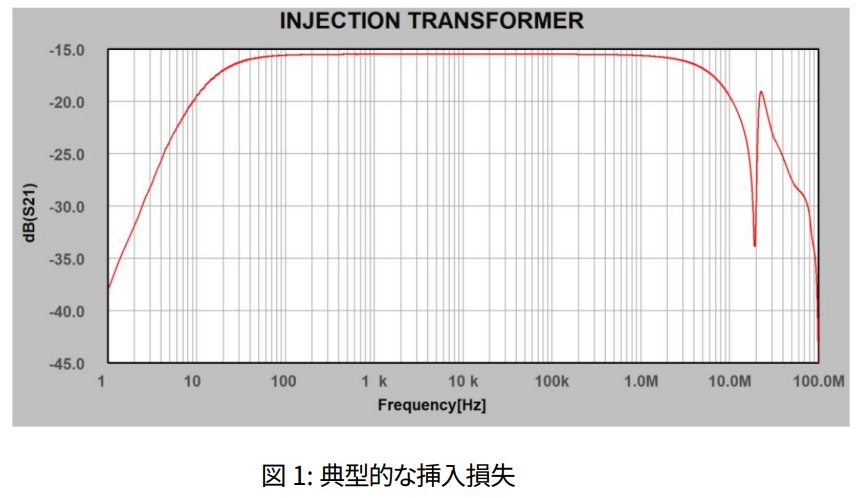

周波数応答
