特性周波数範囲: 1 Hz ～ 200 MHz のRFパルス 電流モニタリングプローブ
TBPCP1-20100 は通常、周波数ドメインでの測定に使用される EMC アプリケーション用に設計された RF 電流モニタリング プローブとは対照的に、時間ドメインでのサージまたは RF パルス電流モニタリング アプリケーションに使用されます。
ウェーブクレスト株式会社 RFパルス 電流モニタリングプローブ 1Hz～200MHz (TBPCP1-20100)
RFパルス 電流モニタリングプローブ 1Hz～200MHzの特長
製品概要
TBPCP1-20100 は RF パルス電流モニタリング プローブです。 このプローブは、20 Hz から 100 MHz まで非常にフラットな応答を示し、1 Hz から 200 MHz までの周波数範囲で特徴付けられています。 TBPCP1-20100 は通常、周波数ドメインでの測定に使用される EMC アプリケーション用に設計された RF 電流モニタリング プローブとは対照的に、時間ドメインでのサージまたは RF パルス電流モニタリング アプリケーションに使用されます。 RF 電流モニタリング プローブの開口部は 25 mm です。 その伝達インピーダンスは -20 dB オームで、標準的な 3 dB 帯域幅は 20 Hz から 100 MHz です。 仕様
● 特性周波数範囲: 1 Hz ～ 200 MHz● 3 dB 帯域幅: 20 Hz ～ 100 MHz (50 + 50 Ω ループで測定)● 50 オーム負荷への伝達インピーダンス: -20 dB オーム。 0.1V/A● ハイ Z への伝達インピーダンス: 0.2 V/A● プローブ ポート インピーダンス: 50 オーム● 垂下率: < 10%/ミリ秒● 立ち上がり時間: < 5 ns● 最大、 内部抵抗の消費定格に対する CW 一次 RMS AC 電流: 300A● 最大、内部抵抗のパルス電流定格に関する一次単一パルス電流: 900A@ 100ms パルス幅。 3000A @ 1ms パルス幅● 最大、現在時間積: 0.04 アンペア秒● 最大、RMS AC 電流、リニア: 22 A● 最大、コア温度: 80 °C● 開口径：25mm● 外径：76mm 高さ：31mm● 重量：320g● コネクタタイプ：Nメス RFプローブ ラインアップ
RF電流モニタリングプローブ
RF 電流モニタリング プローブによって 50 オームの負荷に生成される電圧は、プローブ開口部を通過するワイヤを流れる電流に比例します。LISN などの RF 電流モニタリング プローブは、伝導放出を測定するために使用されます。RF 電流プローブは伝導放出の電流を測定しますが、LISN は電圧を測定します。電流モニタリング プローブは侵入的ではありません。テスト対象のワイヤ ハーネスを分離する必要はありません。さらに、RF 電流モニタリング プローブは通常、LISN よりも広い周波数範囲をカバーします。EMC 規格では、LISN を使用する必要がある場所と電流モニタリング プローブを使用する必要がある場所が示されています。主な用途は、データ ケーブルまたは制御ケーブルの伝導放出測定です。さらに、RF 電流モニタリング プローブは、EMC の問題の調査と改善、および他の多くのアプリケーションに使用できる非常に汎用性の高いツールです。Tekbox RF 電流モニタリング プローブは、最大 1 GHz の周波数範囲をカバーします。固定開口部のシリーズは特に安価です。ケーブル ハーネスを単純に外して開口部に通すことができない状況では、Tekbox は TBCP2 シリーズのスナップオン プローブを提供しています。プローブ開口部を通過するワイヤを流れる対応する電流を計算するには、個別に記録されたトランスインピーダンス値 ([dB]) をプローブの出力電圧から減算します。
RF 高飽和 電流モニタリング プローブ
RF表面モニタリングプローブ
RF 表面電流モニタリング プローブは、PC のグランドプレーンやトレース、金属プレーン、ワイヤなどの表面を流れる RF 電流を測定する必要があるアプリケーションで使用されます。
同軸RF電流モニタリングプローブ
同軸 RF 電流モニタリング プローブは、同軸ケーブルの RF 電流を測定するために使用されます。RF 電力を測定するための汎用カップリング デバイスとして、またはループ アンテナ トランスデューサーとして使用できます。
RFパルス電流モニタリングプローブ
RF パルス電流モニタリング プローブは、通常、時間領域でのサージまたは RF パルス電流モニタリング アプリケーションに使用されます。
電流プローブ校正器具
電流プローブ校正器具は、電流プローブのトランスインピーダンスの校正/測定に使用されます。また、BCI プローブを使用したイミュニティ テスト セットアップの校正にも校正器が必要です。
バルク電流注入プローブ
バルク電流注入プローブは、電気機器のケーブルに RF 電流を注入して、放射電磁エネルギーに対する感受性をテストするために使用されます。Tekbox BCI プローブは、最大 27 mm のワイヤ束にクランプできます。これらのプローブは、IC 61000-4-6 (家庭用および工業用製品) および ISO 11452-4 (自動車用製品) の規格の仕様を満たすように設計されています。 Tekbox は、BCI プローブを駆動するための適切な広帯域パワー アンプを供給します:IC 61000-4-6 に準拠したイミュニティ テスト用の TBMDA-CDN25ISO 11452-4 に準拠したイミュニティ テスト用の TBMDA-BCI25 校正フィクスチャ TBBCI1-CAL は、両方の BCI プローブ モデルに適しています。
製品概要
TBPCP1-20100 は RF パルス電流モニタリング プローブです。
このプローブは、20 Hz から 100 MHz まで非常にフラットな応答を示し、1 Hz から 200 MHz までの周波数範囲で特徴付けられています。 TBPCP1-20100 は通常、周波数ドメインでの測定に使用される EMC アプリケーション用に設計された RF 電流モニタリング プローブとは対照的に、時間ドメインでのサージまたは RF パルス電流モニタリング アプリケーションに使用されます。
RF 電流モニタリング プローブの開口部は 25 mm です。 その伝達インピーダンスは -20 dB オームで、標準的な 3 dB 帯域幅は 20 Hz から 100 MHz です。
仕様
● 特性周波数範囲: 1 Hz ～ 200 MHz
● 3 dB 帯域幅: 20 Hz ～ 100 MHz (50 + 50 Ω ループで測定)
● 50 オーム負荷への伝達インピーダンス: -20 dB オーム。 0.1V/A
● ハイ Z への伝達インピーダンス: 0.2 V/A
● プローブ ポート インピーダンス: 50 オーム
● 垂下率: < 10%/ミリ秒
● 立ち上がり時間: < 5 ns
● 最大、 内部抵抗の消費定格に対する CW 一次 RMS AC 電流: 300A
● 最大、内部抵抗のパルス電流定格に関する一次単一パルス電流: 900A@ 100ms パルス幅。 3000A @ 1ms パルス幅
● 最大、現在時間積: 0.04 アンペア秒
● 最大、RMS AC 電流、リニア: 22 A
● 最大、コア温度: 80 °C
● 開口径：25mm
● 外径：76mm 高さ：31mm
● 重量：320g
● コネクタタイプ：Nメス
RFプローブ ラインアップ

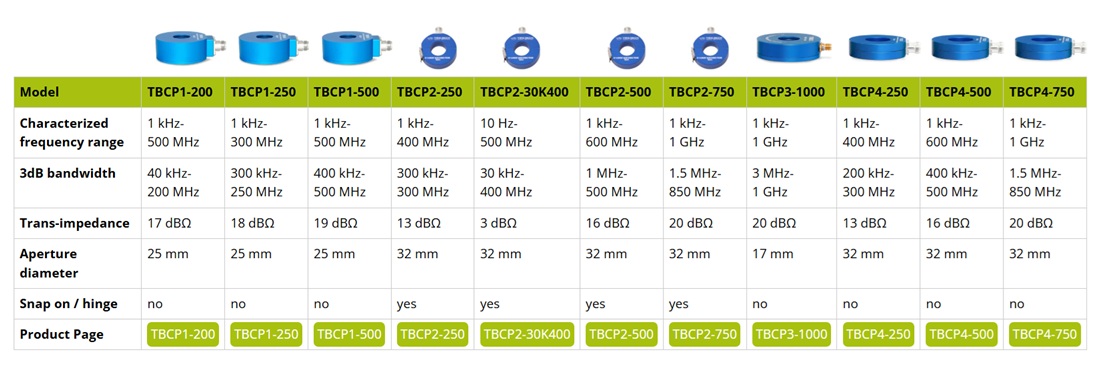

RF電流モニタリングプローブ
RF 電流モニタリング プローブによって 50 オームの負荷に生成される電圧は、プローブ開口部を通過するワイヤを流れる電流に比例します。LISN などの RF 電流モニタリング プローブは、伝導放出を測定するために使用されます。RF 電流プローブは伝導放出の電流を測定しますが、LISN は電圧を測定します。電流モニタリング プローブは侵入的ではありません。テスト対象のワイヤ ハーネスを分離する必要はありません。さらに、RF 電流モニタリング プローブは通常、LISN よりも広い周波数範囲をカバーします。EMC 規格では、LISN を使用する必要がある場所と電流モニタリング プローブを使用する必要がある場所が示されています。主な用途は、データ ケーブルまたは制御ケーブルの伝導放出測定です。さらに、RF 電流モニタリング プローブは、EMC の問題の調査と改善、および他の多くのアプリケーションに使用できる非常に汎用性の高いツールです。
Tekbox RF 電流モニタリング プローブは、最大 1 GHz の周波数範囲をカバーします。固定開口部のシリーズは特に安価です。ケーブル ハーネスを単純に外して開口部に通すことができない状況では、Tekbox は TBCP2 シリーズのスナップオン プローブを提供しています。
プローブ開口部を通過するワイヤを流れる対応する電流を計算するには、個別に記録されたトランスインピーダンス値 ([dB]) をプローブの出力電圧から減算します。

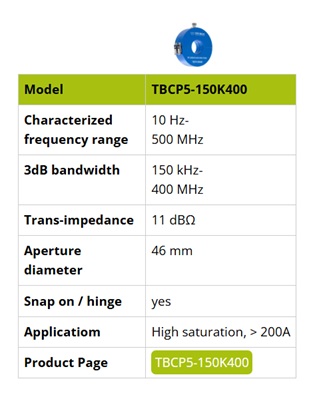

RF 高飽和 電流モニタリング プローブ

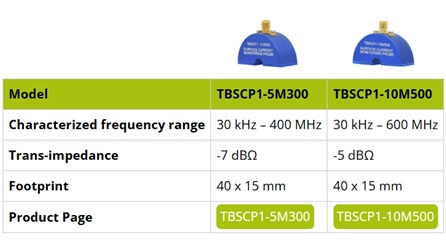

RF表面モニタリングプローブ
RF 表面電流モニタリング プローブは、PC のグランドプレーンやトレース、金属プレーン、ワイヤなどの表面を流れる RF 電流を測定する必要があるアプリケーションで使用されます。

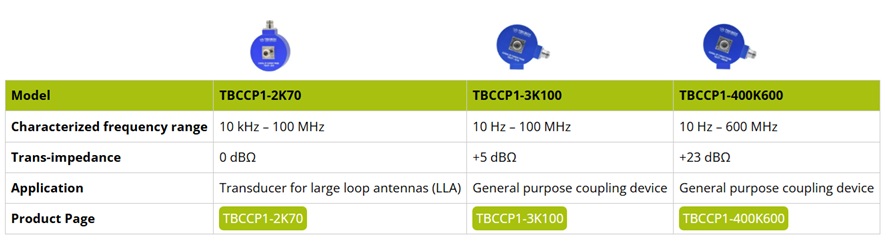

同軸RF電流モニタリングプローブ
同軸 RF 電流モニタリング プローブは、同軸ケーブルの RF 電流を測定するために使用されます。RF 電力を測定するための汎用カップリング デバイスとして、またはループ アンテナ トランスデューサーとして使用できます。

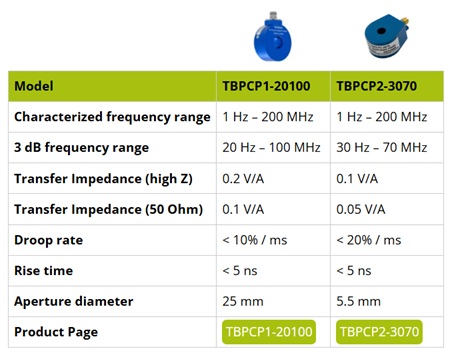

RFパルス電流モニタリングプローブ
RF パルス電流モニタリング プローブは、通常、時間領域でのサージまたは RF パルス電流モニタリング アプリケーションに使用されます。

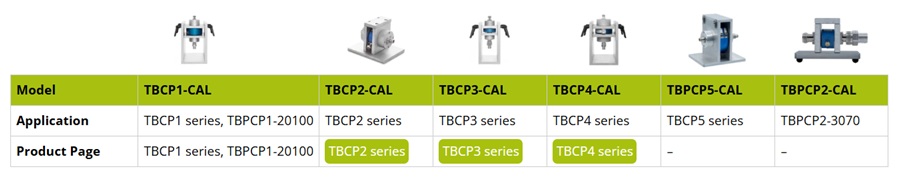

電流プローブ校正器具
電流プローブ校正器具は、電流プローブのトランスインピーダンスの校正/測定に使用されます。また、BCI プローブを使用したイミュニティ テスト セットアップの校正にも校正器が必要です。

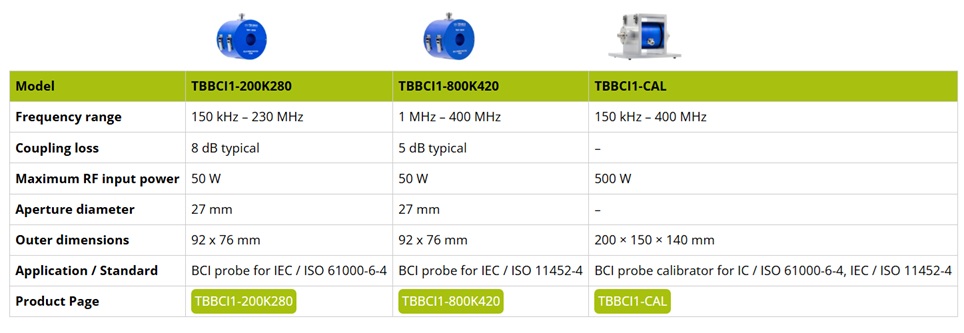

バルク電流注入プローブ
バルク電流注入プローブは、電気機器のケーブルに RF 電流を注入して、放射電磁エネルギーに対する感受性をテストするために使用されます。Tekbox BCI プローブは、最大 27 mm のワイヤ束にクランプできます。これらのプローブは、IC 61000-4-6 (家庭用および工業用製品) および ISO 11452-4 (自動車用製品) の規格の仕様を満たすように設計されています。
Tekbox は、BCI プローブを駆動するための適切な広帯域パワー アンプを供給します:
IC 61000-4-6 に準拠したイミュニティ テスト用の TBMDA-CDN25
ISO 11452-4 に準拠したイミュニティ テスト用の TBMDA-BCI25
校正フィクスチャ TBBCI1-CAL は、両方の BCI プローブ モデルに適しています。
