オールインワン部分放電測定器

部分放電試験により高電圧製品の潜在的な不具合を見つけることができるため、製品出荷検査に最適です。パワーモジュール，絶縁基板，EVモーター、コンデンサなど電気部品の絶縁性能評価試験に適用出来ます。

お問い合わせはこちら

オールインワン部分放電測定器の特長

①この測定器1台のみで部分放電測定が可能

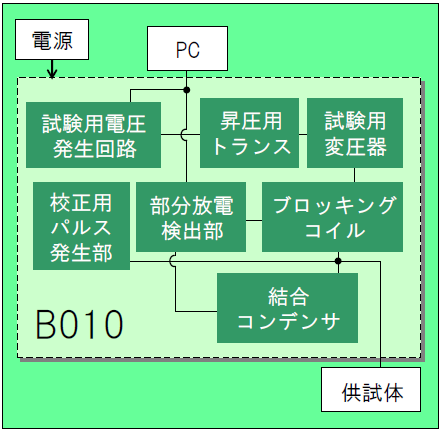

	コロナフリー試験用電源、校正用パルス発生器，ブロッキングコイル、結合コンデンサなど部分放電測定に必要機器がすべてセットアップ。校正用パルス発生器を試験時に取り外す必要もありません。

②ＰＣを使用し、専用ソフトウェアにて部分放電測定を自動で実行

	試験電圧の昇降圧を任意の時間で設定できるため，様々な試験規格に準拠した試験が可能で，小型電子部品などの試験に最適です。また、搬送装置と連動した自動測定も可能です。

③高い信頼性

	独自のアナログ回路技術により低ノイズで再現性の高い測定が可能です。

部分放電測定に必要な機器が一体化され、コンパクトにまとめられています。

⇒専門性の高い部分放電測定が、電源・接地と供試体を接続するだけで実施可能です。

⇒各機器の組み合わせに比較して低価格化を実現しています。

■低周波式部分放電測定パルス数制御方式

　測定器部　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　パルス校正部　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

周波数	約95pps 非同期時
標準発生電荷	20，50，100，200，500，1000pC

　検出部　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

方式	セラミックコンデンサパルス検出
静電容量	2000pF

　高電圧発生部　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　外部制御部　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

インターフェイス

PCIバススロット　2つ以上

ショートサイズ[174.63(D) x 106.68(H)] [mm]

　本体　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

入力電源	AC 100V，50/60Hz
寸法・重量	480W×299H×399D(取っ手・突起部含まず)，約25kg

　付属品　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

高圧ケーブル	3.5m 1本
接地線	5m 1本，2ｍ㎡平編すずめっき銅線
その他	付属ソフトウェアセットアップCD，モニタケーブル 1本， PCIボード 2枚,ボード用ケーブル 2本，電源コード 1本
