オンライン計測と実際の組込設計を使ってプロジェクトベースで学習できるエンジニアリング実験ワークステーション

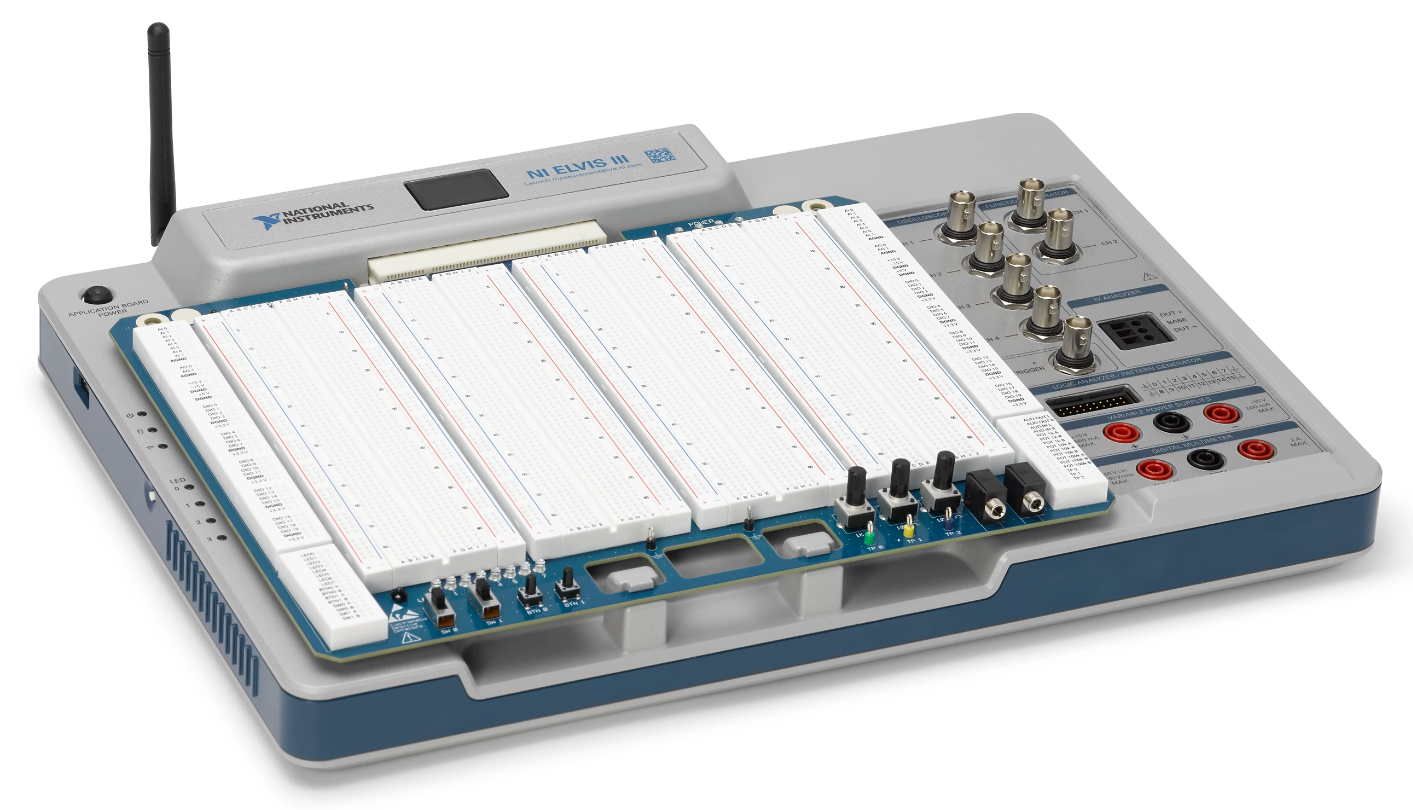

NI ELVIS IIIは、教育機関用に開発されたモジュール式の工学教育実験用デバイスです。NI ELVIS IIIにはオシロスコープ、デジタルマルチメータ、関数発生器、可変電源、ボーデアナライザ、およびその他の一般的な実験用の計測器が含まれています。
日本ナショナルインスツルメンツ（日本電計） エンジニアリング実験ワークステーション (NI ELVIS III)
エンジニアリング実験ワークステーションの特長
NI ELVIS Ⅲオンライン計測と実際の組込設計を使ってプロジェクトベースで学習できる製品です。NI ELVIS（NI Engineering Laboratory Virtual Instrumentation Suite）は、教育機関用に開発されたモジュール式の工学教育実験用デバイスです。実践的な学習方法で、学生に実験に基づいた工学スキルを身につけさせることができます。NI ELVISにはオシロスコープ、デジタルマルチメータ、関数発生器、可変電源、ボーデアナライザ、およびその他の一般的な実験用の計測器が含まれています。USBを使用してPCをNI ELVISに接続して、取り外し可能な回路試作ボードで回路を作成できます。
NI ELVIS ⅢといっしょにMultisim Live™を使用すれば、ブラウザ上でSPICE回路シミュレータを使用することができ、シミュレーションと実世界のデータを比較することができます。Multisim Live™は制限された機能内では無償で使用可能です。
オンライン計測

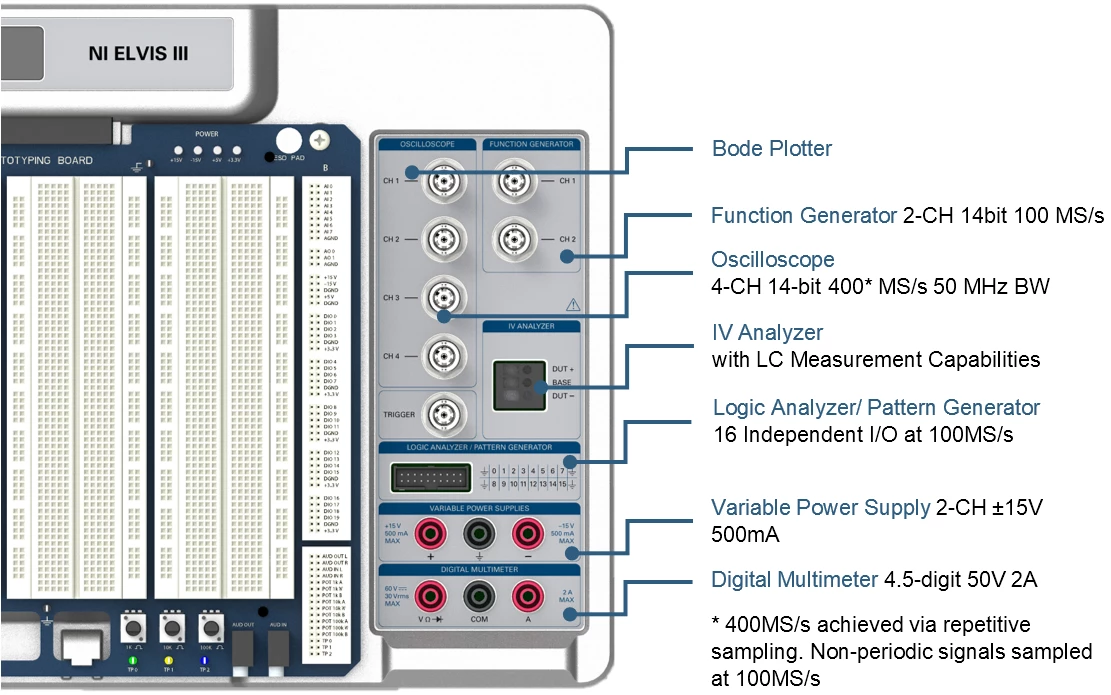

NI ELVIS Ⅲは下記のような計測器と同等の機能を持っており、オンライン計測で使用できます。
- オシロスコープ
- 関数発生器
- デジタルマルチメータ（DMM）
- 可変電源
- ロジックアナライザ/パターンジェネレータ
- ボーデ線図
- IVアナライザ

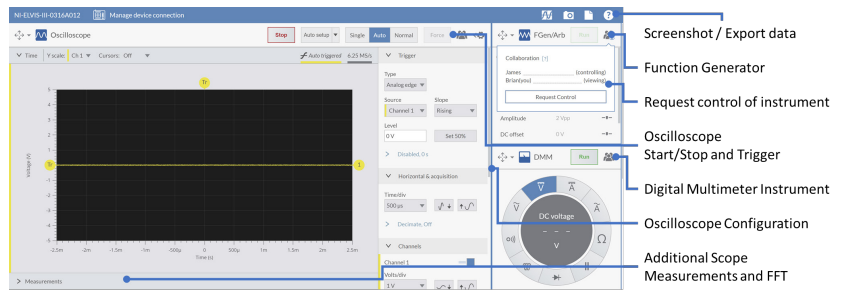

オンライン計測では、下記のようにあたかも実際の計測器の画面のようにブラウザから操作できます。
制御I/O

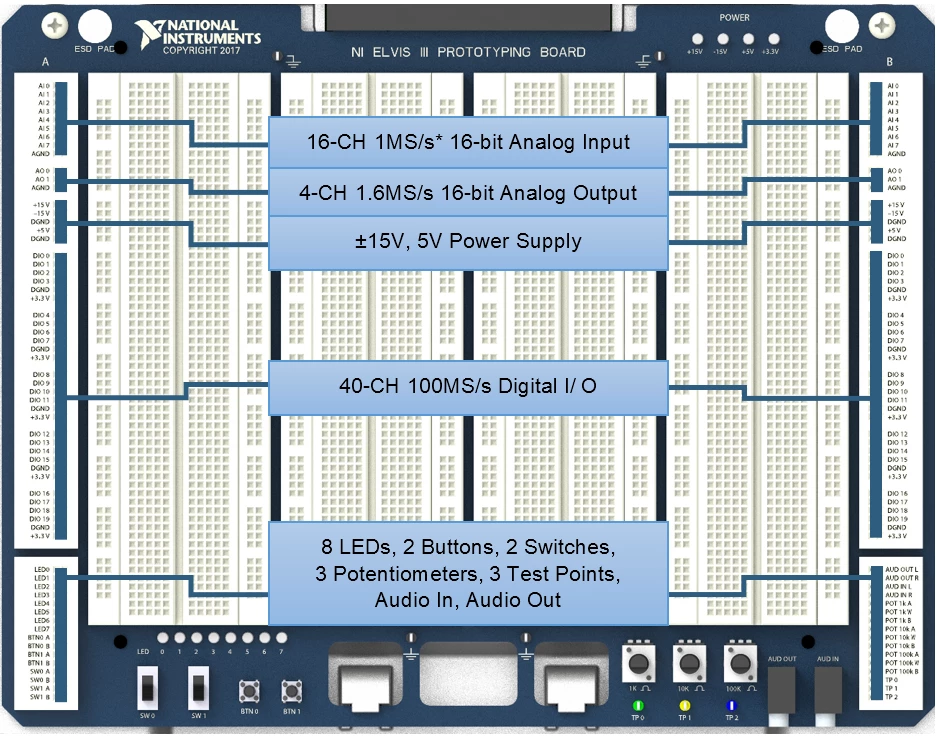

NI ELVIS Ⅲは下記のような制御I/Oを持っており、LabVIEW FPGA、およびLabVIEW Real-Timeを使用してプログラムを作成して使用することもできます。
NI ELVIS Ⅲ 内容物
- ELVIS III, PROTOTYPING BOARD
- Desktop AC Adaptor, 115-230VAC , 60HZ, 19VDC, 90W
- SCREW,M4X6 4個
- WLAN ANTENNA, DUAL BAND, 2.4GHZ/5GHZ, RP-SMA PLUG
- USB Cable TYPE-C TO TYPE-A 2.0, 2M
- SCREWDRIVER
関連記事
.jpg)
エンジニアリング実験ワークステーションの動画
NI ELVIS
NI ELVIS Ⅲ
オンライン計測と実際の組込設計を使ってプロジェクトベースで学習できる製品です。
NI ELVIS（NI Engineering Laboratory Virtual Instrumentation Suite）は、教育機関用に開発されたモジュール式の工学教育実験用デバイスです。実践的な学習方法で、学生に実験に基づいた工学スキルを身につけさせることができます。NI ELVISにはオシロスコープ、デジタルマルチメータ、関数発生器、可変電源、ボーデアナライザ、およびその他の一般的な実験用の計測器が含まれています。USBを使用してPCをNI ELVISに接続して、取り外し可能な回路試作ボードで回路を作成できます。
NI ELVIS ⅢといっしょにMultisim Live™を使用すれば、ブラウザ上でSPICE回路シミュレータを使用することができ、シミュレーションと実世界のデータを比較することができます。Multisim Live™は制限された機能内では無償で使用可能です。
オンライン計測
NI ELVIS Ⅲは下記のような計測器と同等の機能を持っており、オンライン計測で使用できます。
- オシロスコープ
- 関数発生器
- デジタルマルチメータ（DMM）
- 可変電源
- ロジックアナライザ/パターンジェネレータ
- ボーデ線図
- IVアナライザ
オンライン計測では、下記のようにあたかも実際の計測器の画面のようにブラウザから操作できます。
制御I/O
NI ELVIS Ⅲは下記のような制御I/Oを持っており、LabVIEW FPGA、およびLabVIEW Real-Timeを使用してプログラムを作成して使用することもできます。
NI ELVIS Ⅲ 内容物
- ELVIS III, PROTOTYPING BOARD
- Desktop AC Adaptor, 115-230VAC , 60HZ, 19VDC, 90W
- SCREW,M4X6 4個
- WLAN ANTENNA, DUAL BAND, 2.4GHZ/5GHZ, RP-SMA PLUG
- USB Cable TYPE-C TO TYPE-A 2.0, 2M
- SCREWDRIVER
関連記事
エンジニアリング実験ワークステーションの動画
NI ELVIS
