ウェーブクレスト株式会社 DCバイアス電流源 TH1778シリーズ (TH1778A / TH1778B / TH1778AS)
DCバイアス電流源 TH1778シリーズ の特長
製品概要
■ フレンドリーなインターフェース、簡単な操作、優れたパフォーマンス
この機器は、新世代の AC/DC 重畳テスト理論を採用して、高精度および高周波数のテスト要件に適応します。高性能の内蔵組み込み MCU は、ホストおよびスレーブ マシンの状態または誤動作に迅速に対応し、リアルタイム表示を行うことができます。作業効率の向上に役立ちます。新しく設計された使いやすいグラフィカル操作インターフェイスには、5 つのフット コントロール モードとフル タッチ操作が含まれており、ユーザーに利便性と効率性を提供します。簡単、迅速、正確な操作が可能な新しいファイル管理システムは、リアルタイム設定ファイルのグループとユーザー定義設定ファイルの 99 グループを保存できます。プッシュ情報表示とキャッシュ 2 リアルタイム情報を提供できます。 2つのモードのSCPI命令システムを備えているため、生産ラインのセットアップや単体テストに便利です。また、シリアル ポートを備えた任意のデバイスと接続でき、このマシンの SCPI 命令システム設計を参照します。
AC/DC 重畳試験の新しい傾向 Tonghui は、バイアス電流分野における深い技術と広範な市場調査のおかげで、大電力の DC バイアス電流源である TH1778A を発表しました。高性能のグラフィカル インターフェイスとフルタッチ操作を備えた CortexM3 ARM CPU により、TH1778A シリーズ DC バイアス電流源が便利で効率的になります。
TH1778Aシリーズは、磁気インダクタのAC/DC重畳試験や大電流の試験に適しています。また、磁性材料の分析用に磁化電流を供給することもできます。採用された新しいソフトウェアフレームワークは、リアルタイムのパラメータ調整と操作に適応しています。
主な特徴
■ 単一のものに0〜20Aの定電流出力を提供します
■ 最大 6 台のマシンをサポートし、120A の定電流出力に達します
■ 極端に洗練された電流ステップ：<1Aの場合、5mAに達します。 <5Aの場合、25mAに達します。 <120Aの場合、100mAに到達
■ 新世代の AC/DC 重畳試験理論を採用し、高精度および高周波の試験要件に適合
■ 電流出力モード：シングル電流、ステップスキャン
■ 新設計の親しみやすいグラフィカル操作インターフェースを採用し、複数の操作練習を提供
■ すべてのパラメータと設定を待たずにリアルタイム操作モードを提供
■ 簡単、迅速、正確な操作を実現する新しいファイル管理システム
■ 適応性の良いSCPIコマンドモードを2種類用意
■ 5つのコントロールモードを備えた新フットコントロールモード
■ 優れたテーリング能力と拡張性、需要に応じて追加のスレーブ重畳
■ デュアル プログレス バー表示と対応する小さなツールを提供
■ 選択可能な中国語と英語のインターフェース
AC/DC重畳試験の新潮流
1. 切断・延長に便利なワンマスター・スレーブ接続モード。
2. グラフィックインターフェースは、これまでにない操作の利便性と機械の稼働状態への迅速な対応をもたらします。
3. プッシュ情報表示は、同時ステータス情報を保持できます。
4. インテリジェントなファイル管理システムにより、ファイル管理とロードが複雑ではなくなります。
5. マルチモード SCPI システムにより、生産ラインの編成が面倒ではなくなりました。
6. 複数の操作モードにより、個人の習慣に基づいた操作が容易になります。
7. キャビネットタイプのシステム接続により、ユーザーは生産ラインの配置とセットアップに便利です。

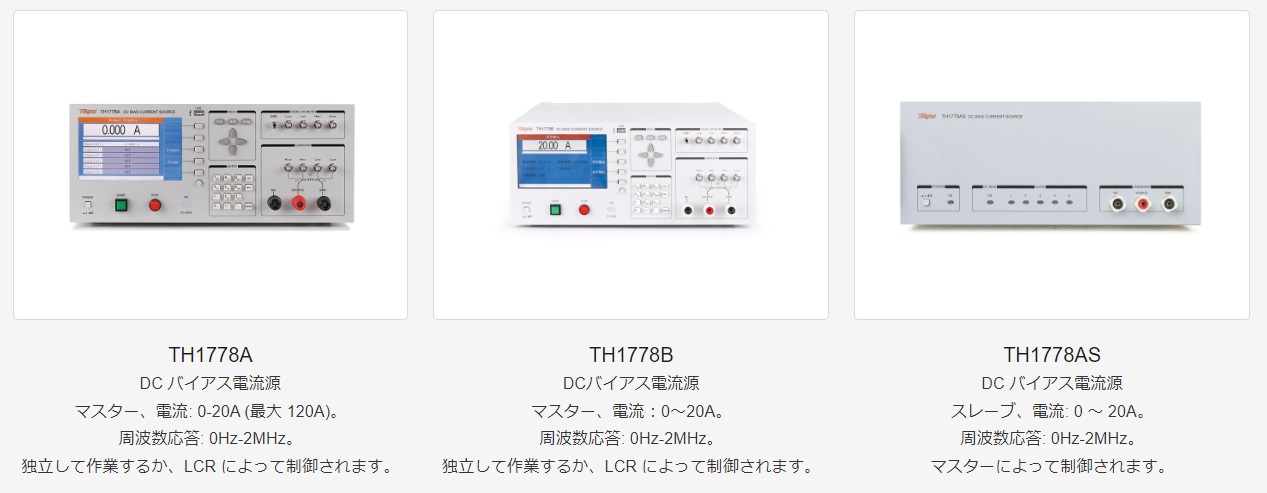

製品ラインアップ

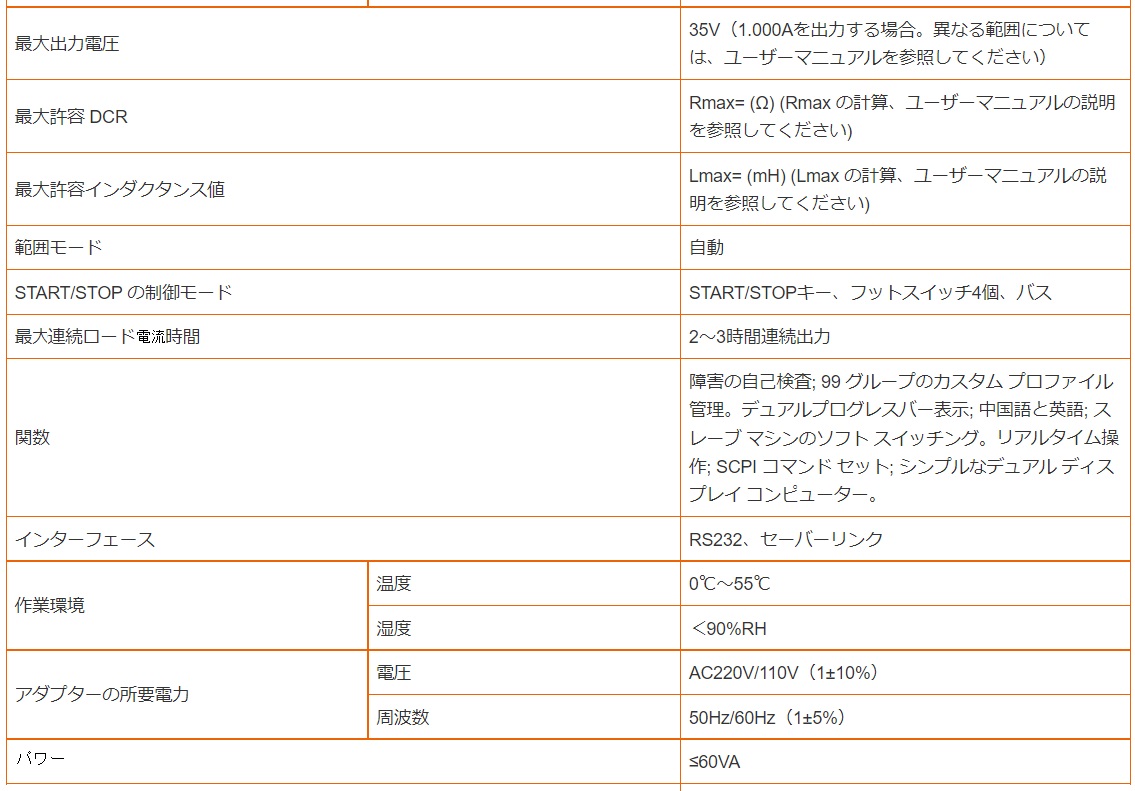

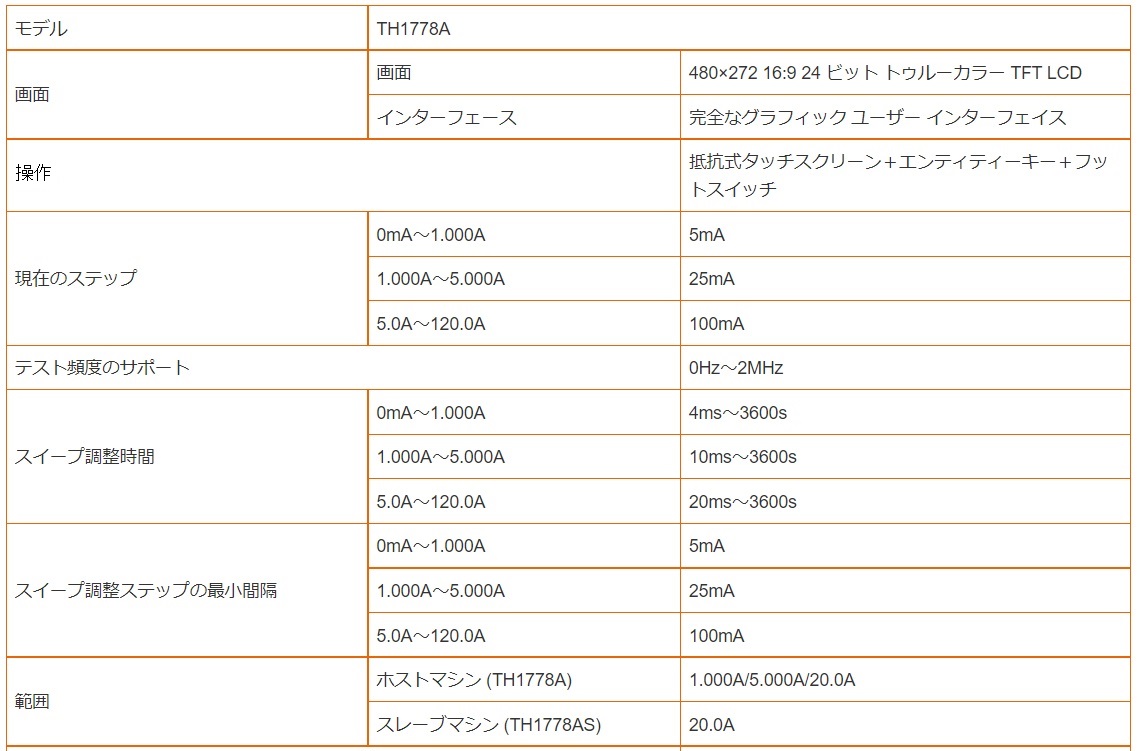

TH1778A 仕様
.jpg)
寸法：シングル：430×185×473（mm）（機器キャビネット含まず）
重量：シングル: 18kg（機器キャビネット含まず）

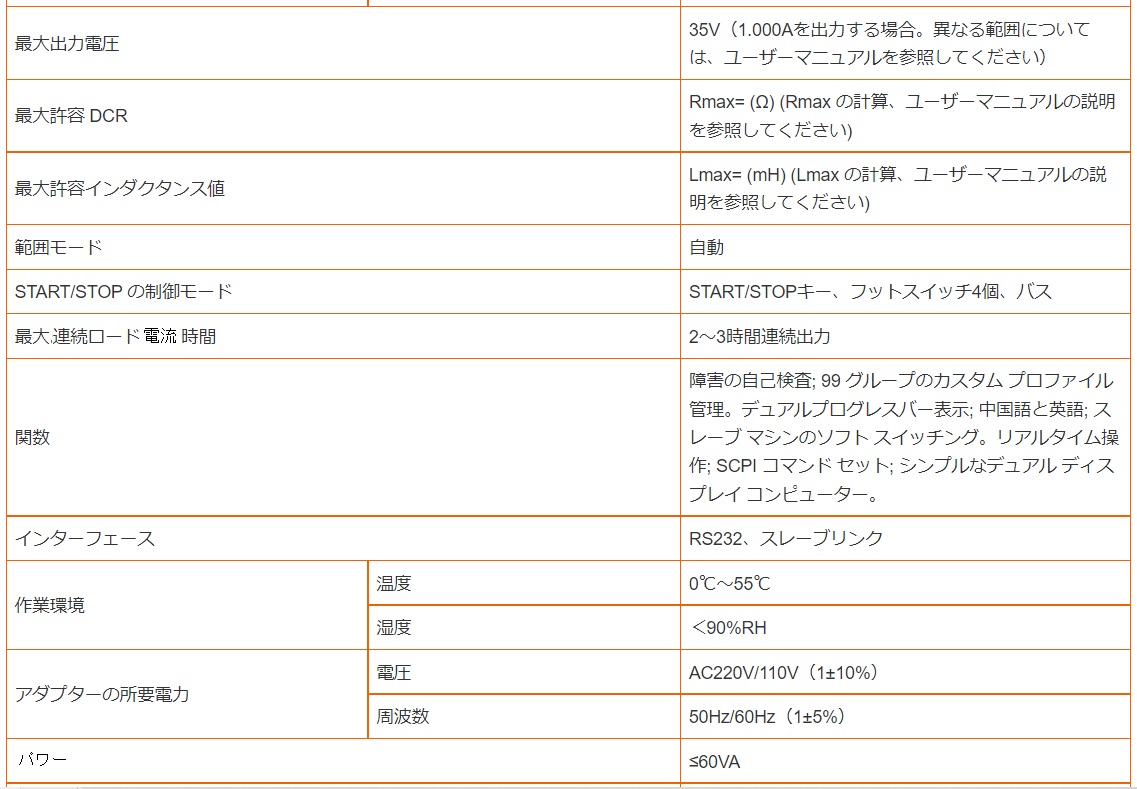

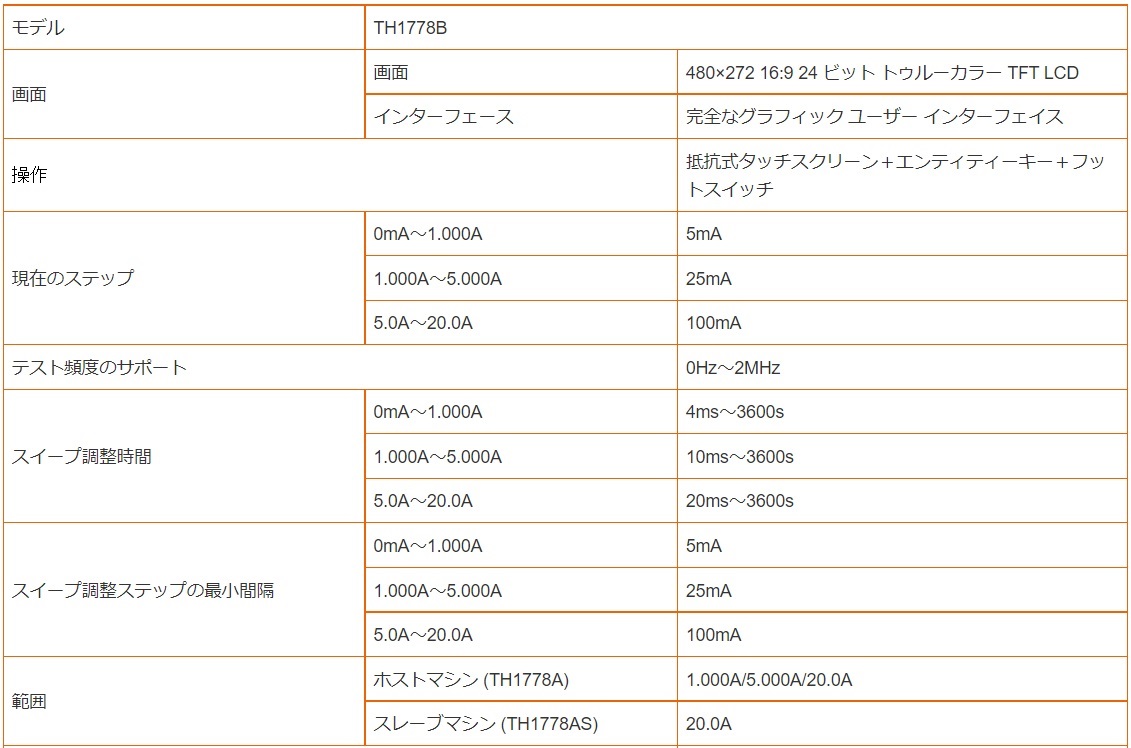

TH1778B 仕様
.jpg)
寸法：シングル：430×185×473（mm）（機器キャビネット含まず）
重量：シングル: 18kg（機器キャビネット含まず）

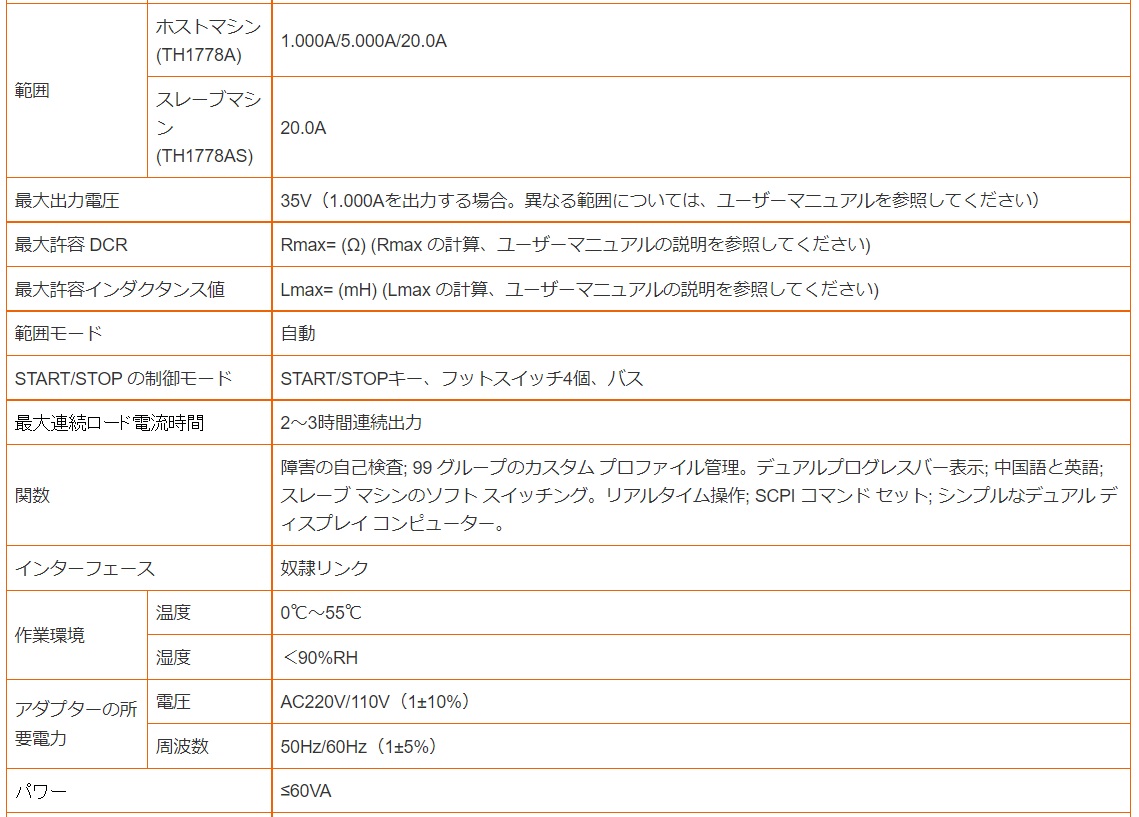

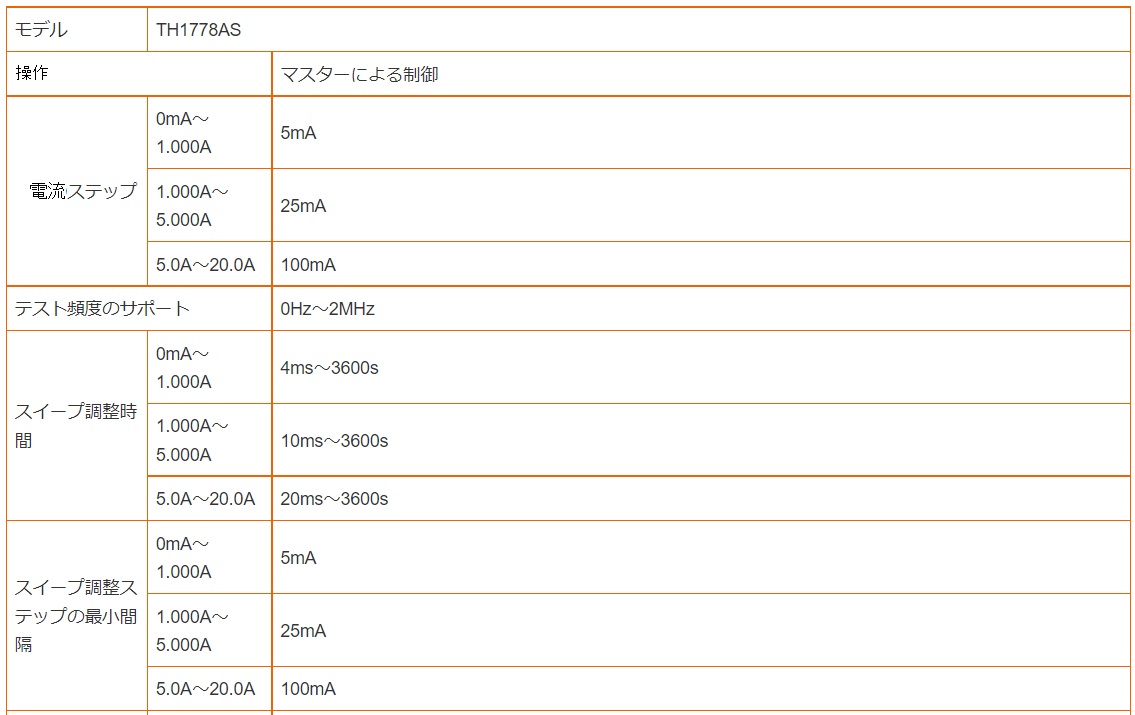

TH1778AS 仕様
寸法：シングル：430×185×473（mm）（機器キャビネット含まず）
重量：シングル: 18kg（機器キャビネット含まず）
.jpg)
