インピーダンスネットワーク内の複数の受動部品の包括的なテスト解析などに最適
TH2832Xシリーズに3モデルをラインアップ。測定周波数：20Hz~200kHz、高精度。
- 製品名
- 自動変圧器試験システム, 自動トランス測定システム, 自動トランス試験器 20Hz～200kHz
- 型番
- TH2832XA / TH2832XB / TH2832XC
- 価格
- お問合せ下さい
- 発売日
- 発売中
ウェーブクレスト株式会社 自動変圧器試験システム, 自動トランス測定システム, 自動トランス試験器 20Hz～200kHz (TH2832XA / TH2832XB / TH2832XC)
自動変圧器試験システム, 自動トランス測定システム, 自動トランス試験器 20Hz～200kHz の特長
製品概要
■ テストPINの数：24■ 周波数：20Hz～200kHz、15025ポイント■ 信号レベル: 10mV-2Vrms、100μA-20mArms; 20mV～1Vrms、200μA～10mArms■ テスト速度: 最大40ms■ 4.3インチTFT液晶ディスプレイ■ 全く新しいインターフェースデザイン■ 0 - ± 5V/50mA バイアスソース内蔵■ TH2832XA：LCR＋トランステストシステム TH2832XB: 変圧器試験システム TH2832XC: 変圧器試験システム■ ディスクリート受動部品 (L、C、R) マルチパス スキャン テスト■ スイッチトランススキャン試験■ ネットワークトランススキャンテスト■ リレー駆動コイル、接触抵抗多チャンネルスキャン試験■ マルチチャンネル DCR スキャンテスト■ シングルパラメータループテスト■ スキャンフィクスチャリレー動作時間レビュー■ 柔軟な偏差値控除方法■ セルフテスト スキャニング フィクスチャ リレー■ ストレージ: 内部: 保存する設定ファイルの 100 グループ。 U ディスク: 大容量の構成ファイル、CSV ;形式のテスト データ、および GIF 形式の画像■ Uディスクによるファームウェアアップデート■ オプションの PC レベルの計測器テスト セットアップ ファイル プログラミング機能■ パラメータ設定ファイルはTH2829AX-24に対応■ RS-232、USB DEVICEインターフェース■ TH1831 24ピン トランス スキャニング フィクスチャで動作 製品ラインアップ
仕様
寸法（mm）：215mm（W）x88mm（H）x335mm（D）寸法（mm）：235mm(W)x105mm(H)x360mm(D)重量：3.6kg
アプリケーション
■ スイッチングトランススキャニングテスト、総合特性分析■ ネットワークトランススキャンテスト、総合特性分析■ ディスクリート受動部品（L、R、C）マルチチャンネルスキャンテスト■ リレードライブラインパッケージ、接触抵抗多チャンネルスキャニングテスト■ マルチチャンネル直流抵抗DCRスキャン試験■ インピーダンスネットワーク内の複数の受動部品の包括的なテスト解析 アクセサリー
.jpg)
.jpg)
キャパシタンスメーター, LCRメーターなどTonghui社製品全般を
取り扱っています。ぜひお問い合わせください。
製品概要
■ テストPINの数：24
■ 周波数：20Hz～200kHz、15025ポイント
■ 信号レベル: 10mV-2Vrms、100μA-20mArms; 20mV～1Vrms、200μA～10mArms
■ テスト速度: 最大40ms
■ 4.3インチTFT液晶ディスプレイ
■ 全く新しいインターフェースデザイン
■ 0 - ± 5V/50mA バイアスソース内蔵
■ TH2832XA：LCR＋トランステストシステム
TH2832XB: 変圧器試験システム
TH2832XC: 変圧器試験システム
■ ディスクリート受動部品 (L、C、R) マルチパス スキャン テスト
■ スイッチトランススキャン試験
■ ネットワークトランススキャンテスト
■ リレー駆動コイル、接触抵抗多チャンネルスキャン試験
■ マルチチャンネル DCR スキャンテスト
■ シングルパラメータループテスト
■ スキャンフィクスチャリレー動作時間レビュー
■ 柔軟な偏差値控除方法
■ セルフテスト スキャニング フィクスチャ リレー
■ ストレージ: 内部: 保存する設定ファイルの 100 グループ。 U ディスク: 大容量の構成ファイル、CSV ;形式のテスト データ、および GIF 形式の画像
■ Uディスクによるファームウェアアップデート
■ オプションの PC レベルの計測器テスト セットアップ ファイル プログラミング機能
■ パラメータ設定ファイルはTH2829AX-24に対応
■ RS-232、USB DEVICEインターフェース
■ TH1831 24ピン トランス スキャニング フィクスチャで動作

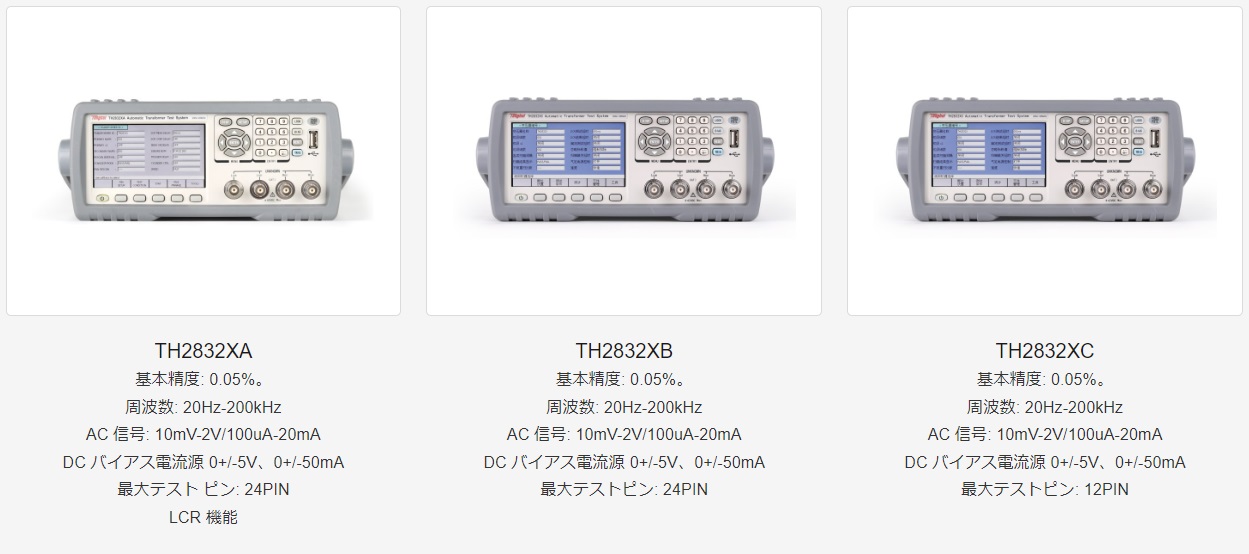

製品ラインアップ

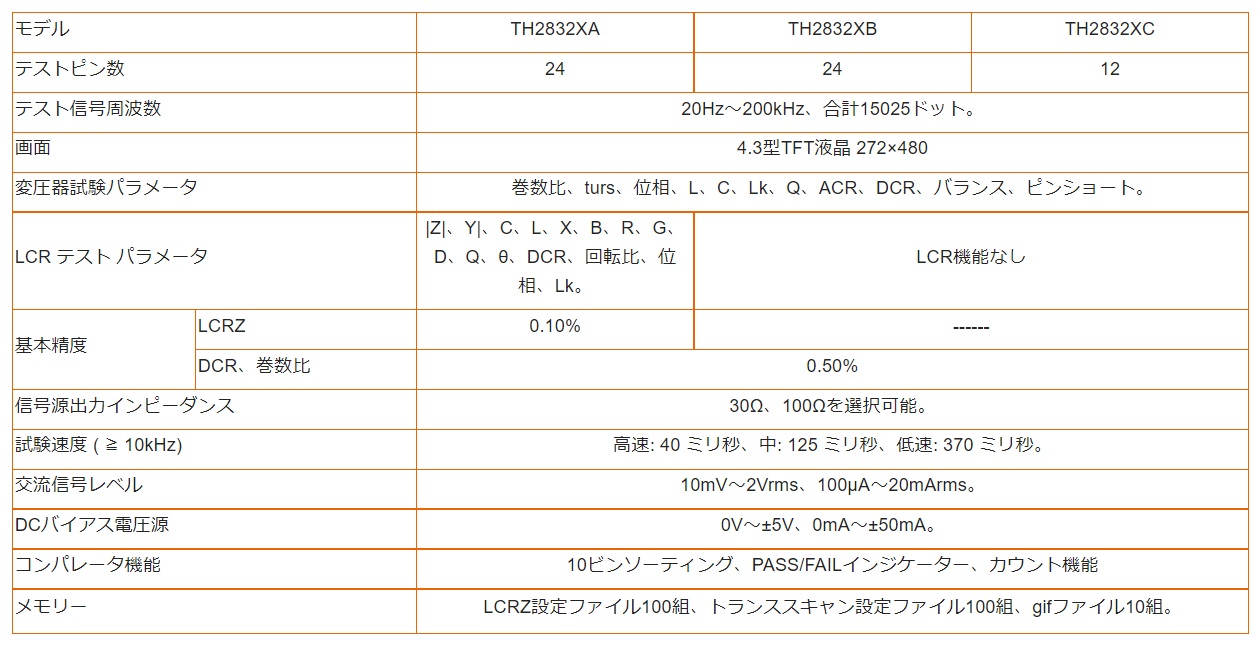

仕様
寸法（mm）：215mm（W）x88mm（H）x335mm（D）
寸法（mm）：235mm(W)x105mm(H)x360mm(D)
重量：3.6kg
アプリケーション
■ スイッチングトランススキャニングテスト、総合特性分析
■ ネットワークトランススキャンテスト、総合特性分析
■ ディスクリート受動部品（L、R、C）マルチチャンネルスキャンテスト
■ リレードライブラインパッケージ、接触抵抗多チャンネルスキャニングテスト
■ マルチチャンネル直流抵抗DCRスキャン試験
■ インピーダンスネットワーク内の複数の受動部品の包括的なテスト解析

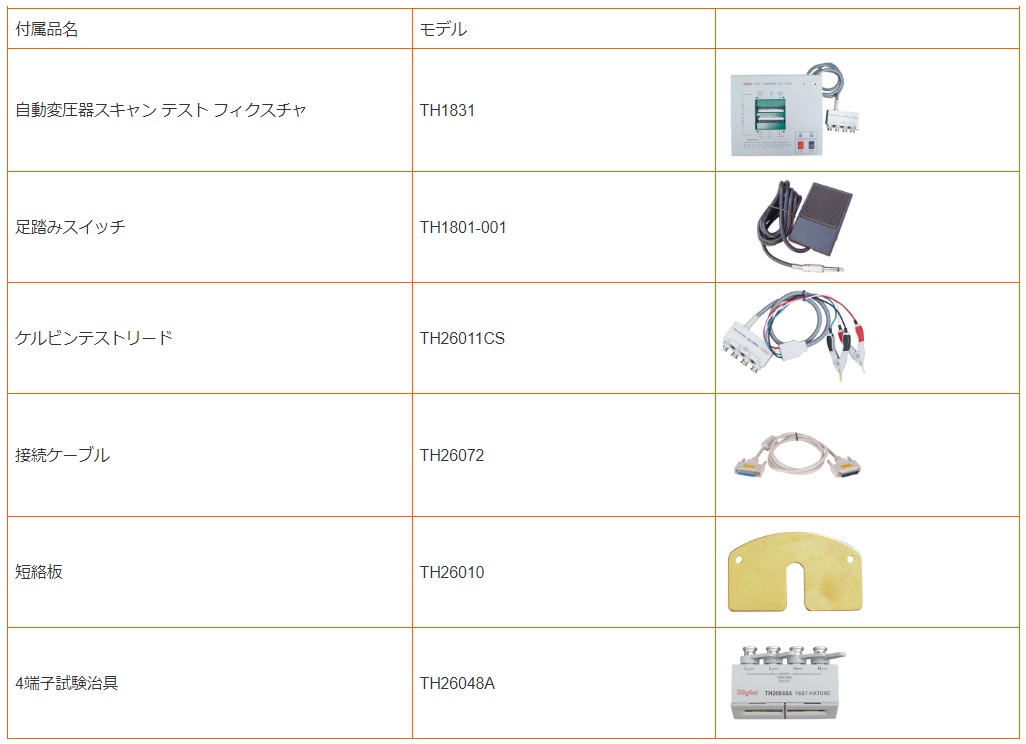

アクセサリー
キャパシタンスメーター, LCRメーターなどTonghui社製品全般を
取り扱っています。ぜひお問い合わせください。
