高さ88mm(2U)/43.6mm(1U)の薄型、アナログ制御とデジタルインタフェースを標準搭載し、システムへの組み込みに配慮した省スペース直流安定化電源
PUシリーズは5シリーズで合計60機種の豊富な品揃えと、アナログコントロールだけでなくCPU搭載によりデジタルインタフェースが内蔵可能なため、電子部品の信頼性試験、耐久試験、エージング、半導体バーンインなどのシステムに柔軟に対応します。 高調波電流抑制回路を内蔵しており力率0.99を実現、電力環境にも配慮しています。
株式会社テクシオ・テクノロジー（TEXIO） ラックタイプ直流安定化電源 (PUシリーズ)
ラックタイプ直流安定化電源の特長
PUシリーズ
750W/1500Wタイプ
容量/サイズ 型名 希望小売価格 出力（電圧/電流） 質量 入力電圧 750W
1U
ハーフラック PU6-100 お問い合わせください 0V-6V/0A-100A 4.5kg
以下 単相
AC85V～265V
47～63Hz
PU8-90 お問い合わせください 0V-8V/0A-90A PU12.5-60 お問い合わせください 0V-12.5V/0A-60A PU20-38 お問い合わせください 0V-20V/0A-38A PU30-25 お問い合わせください 0V-30V/0A-25A PU40-19 お問い合わせください 0V-40V/0A-19A PU60-12.5 お問い合わせください 0V-60V/0A-12.5A PU80-9.5 お問い合わせください 0V-80V/0A-9.5A PU100-7.5 お問い合わせください 0V-100V/0A-7.5A PU150-5 お問い合わせください 0V-150V/0A-5A PU300-2.5 お問い合わせください 0V-300V/0A-2.5A PU600-1.3 お問い合わせください 0V-600V/0A-1.3A 1500W
1Uラック PU6-200 お問い合わせください 0V-6V/0A-200A 8.5kg
以下 PU8-180 お問い合わせください 0V-8V/0A-180A PU12.5-120 お問い合わせください 0V-12.5V/0A-120A PU20-76 お問い合わせください 0V-20V/0A-76A PU30-50 お問い合わせください 0V-30V/0A-50A PU40-38 お問い合わせください 0V-40V/0A-38A PU60-25 お問い合わせください 0V-60V/0A-25A PU80-19 お問い合わせください 0V-80V/0A-19A PU100-15 お問い合わせください 0V-100V/0A-15A PU150-10 お問い合わせください 0V-150V/0A-10A PU300-5 お問い合わせください 0V-300V/0A-5A PU600-2.6 お問い合わせください 0V-600V/0A-2.6A
2400W/3300W/5000Wタイプ
容量/サイズ 型名 希望小売価格
（税抜） 出力（電圧/電流） 質量 入力電圧（※※） 単相200V 三相200V 三相400V 2400W
1Uラック PU8-300-※※ お問い合わせください 0V-8V/0A-300A 10kg以下 -S2 -T2 対応なし PU10-240-※※ お問い合わせください 0V-10V/0A-240A PU16-150-※※ お問い合わせください 0V-16V/0A-150A PU20-120-※※ お問い合わせください 0V-20V/0A-120A PU30-80-※※ お問い合わせください 0V-30V/0A-80A PU40-60-※※ お問い合わせください 0V-40V/0A-60A PU60-40-※※ お問い合わせください 0V-60V/0A-40A PU80-30-※※ お問い合わせください 0V-80V/0A-30A PU100-24-※※ お問い合わせください 0V-100V/0A-24A PU150-16-※※ お問い合わせください 0V-150V/0A-16A PU300-8-※※ お問い合わせください 0V-300V/0A-8A PU600-4-※※ お問い合わせください 0V-600V/0A-4A 3300W
2Uラック PU8-400-※※ お問い合わせください 0V-8V/0A-400A 13kg以下 -S2 -T2 -T４ PU10-330-※※ お問い合わせください 0V-10V/0A-330A PU15-220-※※ お問い合わせください 0V-15V/0A-220A PU20-165-※※ お問い合わせください 0V-20V/0A-165A PU30-110-※※ お問い合わせください 0V-30V/0A-110A PU40-85-※※ お問い合わせください 0V-40V/0A-85A PU60-55-※※ お問い合わせください 0V-60V/0A-55A PU80-42-※※ お問い合わせください 0V-80V/0A-42A PU100-33-※※ お問い合わせください 0V-100V/0A-33A PU150-22-※※ お問い合わせください 0V-150V/0A-22A PU300-11-※※ お問い合わせください 0V-300V/0A-11A PU600-5.5-※※ お問い合わせください 0V-600V/0A-5.5A 5000W
2Uラック PU8-600-※※ お問い合わせください 0V-8V/0A-600A 16kg以下 対応なし -T2 -T４ PU10-500-※※ お問い合わせください 0V-10V/0A-500A PU16-310-※※ お問い合わせください 0V-16V/0A-310A PU20-250-※※ お問い合わせください 0V-20V/0A-250A PU30-170-※※ お問い合わせください 0V-30V/0A-170A PU40-125-※※ お問い合わせください 0V-40V/0A-125A PU60-85-※※ お問い合わせください 0V-60V/0A-85A PU80-65-※※ お問い合わせください 0V-80V/0A-65A PU100-50-※※ お問い合わせください 0V-100V/0A-50A PU150-34-※※ お問い合わせください 0V-150V/0A-34A PU300-17-※※ お問い合わせください 0V-300V/0A-17A PU600-8.5-※※ お問い合わせください 0V-600V/0A-8.5A
タイプ 外形寸法（W×H×D） 入力電圧（AC実効値および周波数 750W 214mm×43.6mm×437.5mm 単相 AC85～265[V] 47～63Hz 1500W 423mm×43.6mm×432.8mm 2400W 423mm×43.6mm×441.0mm S2モデル：単相 AC170～265[V] 47～63Hz
T2モデル：3相 AC170～265[V] 47～63Hz
T4モデル：3相 AC342～460[V] 47～63Hz 3300W 423mm×88mm×442.5mm 5000W 423mm×88mm×442.5mm
PUシリーズの特長
●高さ88mm（3300W/5000Wモデル)/43.6mm（2400W/1500W/750Wモデル）
●商用入力切替不要（750W/1500Wモデル：AC100V～240V)
●CEマーキング対応
●マスタースレーブ並列運転(スレーブは3台まで）
●フロントエアインテーク方式で積み重ねもOK
●ラストセッティングメモリ
●アナログコントロールを標準装備
●RS-232C／RS-485インタフェースを標準装備
●GP-IBインタフェースに対応（工場出荷時オプション）
●絶縁型アナログコントロール（工場出荷時オプション）
PUシリーズ
750W/1500Wタイプ

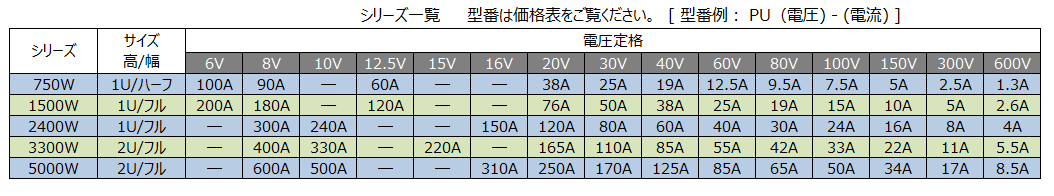

| 容量/サイズ | 型名 | 希望小売価格 | 出力（電圧/電流） | 質量 | 入力電圧 |
|---|---|---|---|---|---|
| 750W 1U ハーフラック | PU6-100 | お問い合わせください | 0V-6V/0A-100A | 4.5kg 以下 | 単相 |
| PU8-90 | お問い合わせください | 0V-8V/0A-90A | |||
| PU12.5-60 | お問い合わせください | 0V-12.5V/0A-60A | |||
| PU20-38 | お問い合わせください | 0V-20V/0A-38A | |||
| PU30-25 | お問い合わせください | 0V-30V/0A-25A | |||
| PU40-19 | お問い合わせください | 0V-40V/0A-19A | |||
| PU60-12.5 | お問い合わせください | 0V-60V/0A-12.5A | |||
| PU80-9.5 | お問い合わせください | 0V-80V/0A-9.5A | |||
| PU100-7.5 | お問い合わせください | 0V-100V/0A-7.5A | |||
| PU150-5 | お問い合わせください | 0V-150V/0A-5A | |||
| PU300-2.5 | お問い合わせください | 0V-300V/0A-2.5A | |||
| PU600-1.3 | お問い合わせください | 0V-600V/0A-1.3A | |||
| 1500W 1Uラック | PU6-200 | お問い合わせください | 0V-6V/0A-200A | 8.5kg 以下 | |
| PU8-180 | お問い合わせください | 0V-8V/0A-180A | |||
| PU12.5-120 | お問い合わせください | 0V-12.5V/0A-120A | |||
| PU20-76 | お問い合わせください | 0V-20V/0A-76A | |||
| PU30-50 | お問い合わせください | 0V-30V/0A-50A | |||
| PU40-38 | お問い合わせください | 0V-40V/0A-38A | |||
| PU60-25 | お問い合わせください | 0V-60V/0A-25A | |||
| PU80-19 | お問い合わせください | 0V-80V/0A-19A | |||
| PU100-15 | お問い合わせください | 0V-100V/0A-15A | |||
| PU150-10 | お問い合わせください | 0V-150V/0A-10A | |||
| PU300-5 | お問い合わせください | 0V-300V/0A-5A | |||
| PU600-2.6 | お問い合わせください | 0V-600V/0A-2.6A |
2400W/3300W/5000Wタイプ
| 容量/サイズ | 型名 | 希望小売価格 （税抜） | 出力（電圧/電流） | 質量 | 入力電圧（※※） | ||
|---|---|---|---|---|---|---|---|
| 単相200V | 三相200V | 三相400V | |||||
| 2400W 1Uラック | PU8-300-※※ | お問い合わせください | 0V-8V/0A-300A | 10kg以下 | -S2 | -T2 | 対応なし |
| PU10-240-※※ | お問い合わせください | 0V-10V/0A-240A | |||||
| PU16-150-※※ | お問い合わせください | 0V-16V/0A-150A | |||||
| PU20-120-※※ | お問い合わせください | 0V-20V/0A-120A | |||||
| PU30-80-※※ | お問い合わせください | 0V-30V/0A-80A | |||||
| PU40-60-※※ | お問い合わせください | 0V-40V/0A-60A | |||||
| PU60-40-※※ | お問い合わせください | 0V-60V/0A-40A | |||||
| PU80-30-※※ | お問い合わせください | 0V-80V/0A-30A | |||||
| PU100-24-※※ | お問い合わせください | 0V-100V/0A-24A | |||||
| PU150-16-※※ | お問い合わせください | 0V-150V/0A-16A | |||||
| PU300-8-※※ | お問い合わせください | 0V-300V/0A-8A | |||||
| PU600-4-※※ | お問い合わせください | 0V-600V/0A-4A | |||||
| 3300W 2Uラック | PU8-400-※※ | お問い合わせください | 0V-8V/0A-400A | 13kg以下 | -S2 | -T2 | -T４ |
| PU10-330-※※ | お問い合わせください | 0V-10V/0A-330A | |||||
| PU15-220-※※ | お問い合わせください | 0V-15V/0A-220A | |||||
| PU20-165-※※ | お問い合わせください | 0V-20V/0A-165A | |||||
| PU30-110-※※ | お問い合わせください | 0V-30V/0A-110A | |||||
| PU40-85-※※ | お問い合わせください | 0V-40V/0A-85A | |||||
| PU60-55-※※ | お問い合わせください | 0V-60V/0A-55A | |||||
| PU80-42-※※ | お問い合わせください | 0V-80V/0A-42A | |||||
| PU100-33-※※ | お問い合わせください | 0V-100V/0A-33A | |||||
| PU150-22-※※ | お問い合わせください | 0V-150V/0A-22A | |||||
| PU300-11-※※ | お問い合わせください | 0V-300V/0A-11A | |||||
| PU600-5.5-※※ | お問い合わせください | 0V-600V/0A-5.5A | |||||
| 5000W 2Uラック | PU8-600-※※ | お問い合わせください | 0V-8V/0A-600A | 16kg以下 | 対応なし | -T2 | -T４ |
| PU10-500-※※ | お問い合わせください | 0V-10V/0A-500A | |||||
| PU16-310-※※ | お問い合わせください | 0V-16V/0A-310A | |||||
| PU20-250-※※ | お問い合わせください | 0V-20V/0A-250A | |||||
| PU30-170-※※ | お問い合わせください | 0V-30V/0A-170A | |||||
| PU40-125-※※ | お問い合わせください | 0V-40V/0A-125A | |||||
| PU60-85-※※ | お問い合わせください | 0V-60V/0A-85A | |||||
| PU80-65-※※ | お問い合わせください | 0V-80V/0A-65A | |||||
| PU100-50-※※ | お問い合わせください | 0V-100V/0A-50A | |||||
| PU150-34-※※ | お問い合わせください | 0V-150V/0A-34A | |||||
| PU300-17-※※ | お問い合わせください | 0V-300V/0A-17A | |||||
| PU600-8.5-※※ | お問い合わせください | 0V-600V/0A-8.5A | |||||
| タイプ | 外形寸法（W×H×D） | 入力電圧（AC実効値および周波数 |
| 750W | 214mm×43.6mm×437.5mm | 単相 AC85～265[V] 47～63Hz |
| 1500W | 423mm×43.6mm×432.8mm | |
| 2400W | 423mm×43.6mm×441.0mm | S2モデル：単相 AC170～265[V] 47～63Hz T2モデル：3相 AC170～265[V] 47～63Hz T4モデル：3相 AC342～460[V] 47～63Hz |
| 3300W | 423mm×88mm×442.5mm | |
| 5000W | 423mm×88mm×442.5mm |
PUシリーズの特長
●高さ88mm（3300W/5000Wモデル)/43.6mm（2400W/1500W/750Wモデル）
●商用入力切替不要（750W/1500Wモデル：AC100V～240V)
●CEマーキング対応
●マスタースレーブ並列運転(スレーブは3台まで）
●フロントエアインテーク方式で積み重ねもOK
●ラストセッティングメモリ
●アナログコントロールを標準装備
●RS-232C／RS-485インタフェースを標準装備
●GP-IBインタフェースに対応（工場出荷時オプション）
●絶縁型アナログコントロール（工場出荷時オプション）
