ワイドレンジプログラマブルスイッチングDC電源 SPS5000Xシリーズは、出力電圧と電流の組み合わせが豊富。定格出力は180W、360W、720W、1080Wを用意。
1チャンネルモデルは最大2台までの直列接続と3台までの並列接続に対応し、2チャンネルモデルと3チャンネルモデルはチャンネル間の直並列接続にも対応しています。
ウェーブクレスト株式会社 プログラマブルDC電源 (SPS5041X/SPS5042X/SPS5043X/SPS5044X（定格出力電圧：40V）他)
プログラマブルDC電源 の特長
【主な特徴】
- ●定格出力電圧：40V, 50V, 80V, 160V
- ●定格出力電力：180W, 360W, 720W, 1080W
- ●広範囲の出力電圧と電流に対応し、高効率な電源を実現
- ●CV, CC優先モード選択、被測定機器の保護に有効
- ●3チャンネルのタイミング出力を設定可能
- ●170°広視野角有機ELスクリーン、リモートウェブコントロール
-
複数の組み合わせによる出力
SPS5000Xシリーズは、出力電圧（40V、50V、80V、160V）と電流の組み合わせ（7.5A～90A）が豊富で、定格出力は180W、360W、720W、1080Wを用意しています。1チャンネルモデルは最大2台までの直列接続と3台までの並列接続に対応し、2チャンネルモデルと3チャンネルモデルはチャンネル間の直並列接続にも対応しています。
コンスタントアウトプットパワー
出力電力一定モードでは、電圧と電流の範囲が自動的に切り替わり、電源の出力電力を犠牲にすることなく、電圧と電流が最大になるように設定されています。このモードでは、より低い電流でより高い出力電圧を、より低い電圧でより高い出力電流を供給することができます。従来の多くの電源の長方形の出力範囲と比較して、SPS5000Xシリーズの電源はより広い電圧と電流の出力範囲を提供し、電源の利用率を大幅に向上させます。
LISTタイミング出力
SPS5000Xシリーズは、最大3チャネル、最大50ステップのタイミング出力に対応しています。タイミング出力のパラメータは、本体のフロントパネルで設定することもできますが、リモートウェブコントロール機能を使えば、より早く、より便利に設定することができます。LIST機能では、出力電流、電圧、出力遅延時間、デュレーション、立ち上がり・立ち下がりスロープなどのパラメータを設定できます。

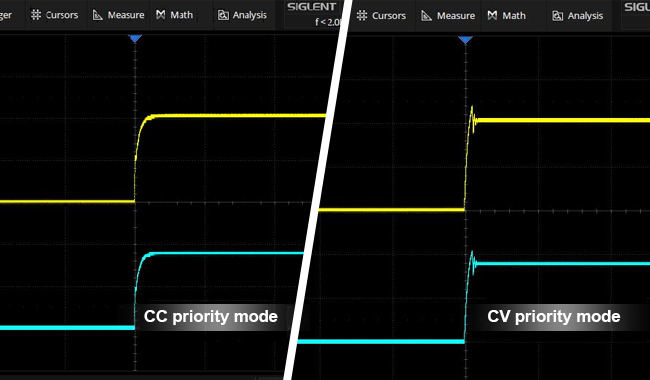

CV/CC優先モード
SPS5000Xシリーズ電源をCC優先モードに設定すると、電源出力オンの段階で、CC優先で動作して、電源出力オン時の突入電流スパイクやオーバーシュート電圧を効果的に制限することができます。
CV優先モードでは、出力電圧が設定した電圧値に素早く到達します。LEDテストなどの一部のアプリケーションでは、電源出力を開始すると、電圧がLEDのオン状態の電圧に達したときに、突入電流とオーバーシュート電圧が現れます。
複数のポリシーに基づく保護パターン
電源の保護機能には、過電流保護（OCP）、過電圧保護（OVP）、過温度保護（OTP）があります。保護が発生すると、電源は出力をオフにして保護モードに入ります。保護モードはEscキーを2秒以上押すことで解除できます。制限付き電源保護（LPP）に入ると、システムは電源制限モードを開始し、最大出力電力は定格電力の約105%となります。
.png)

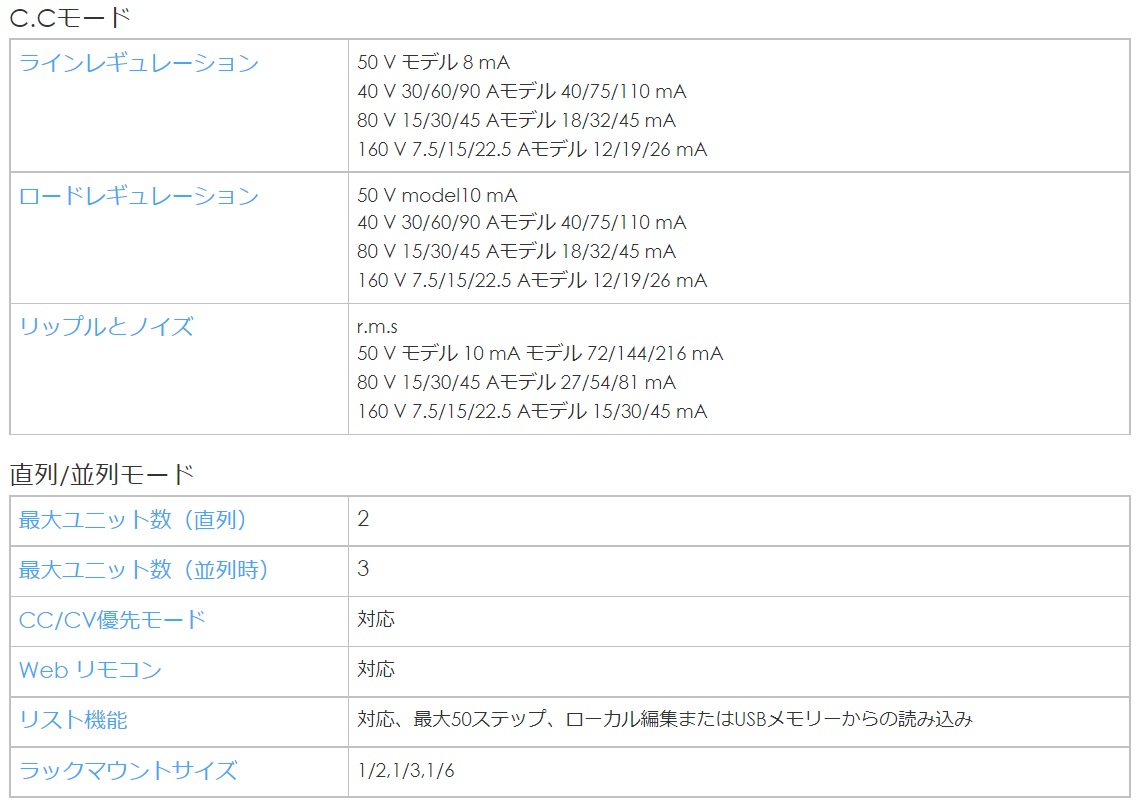

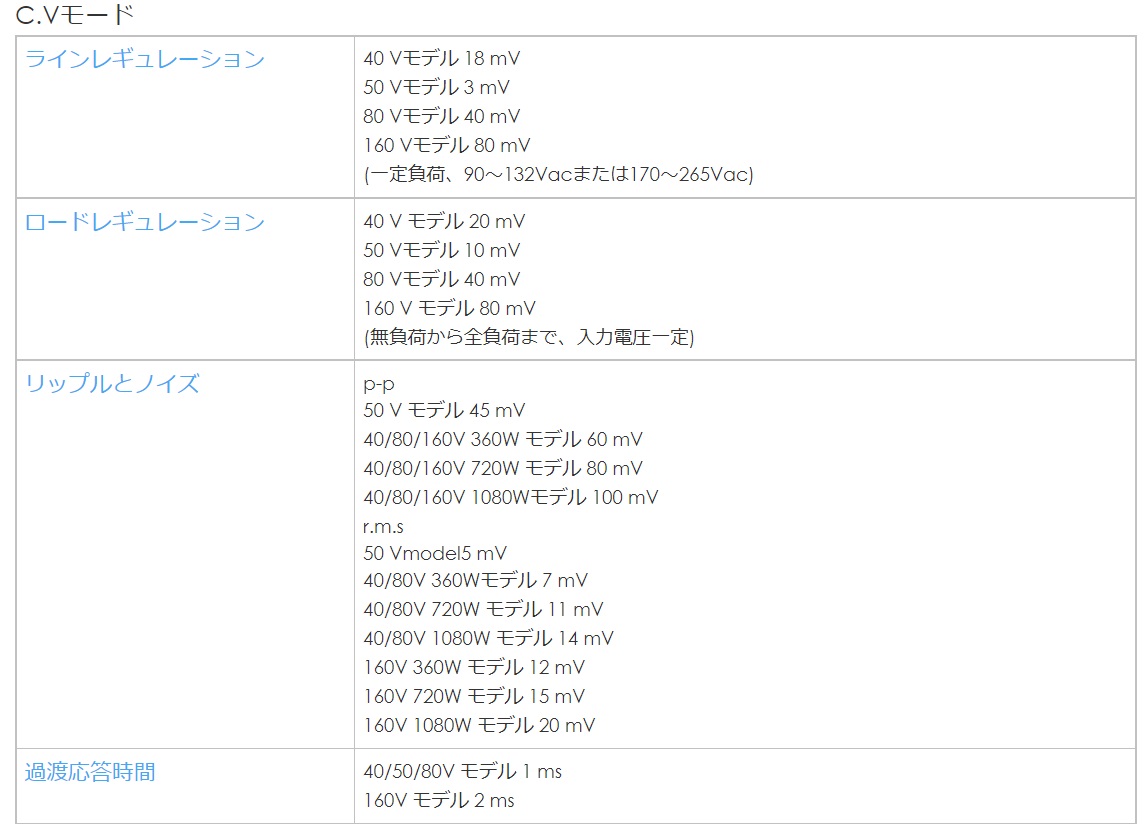

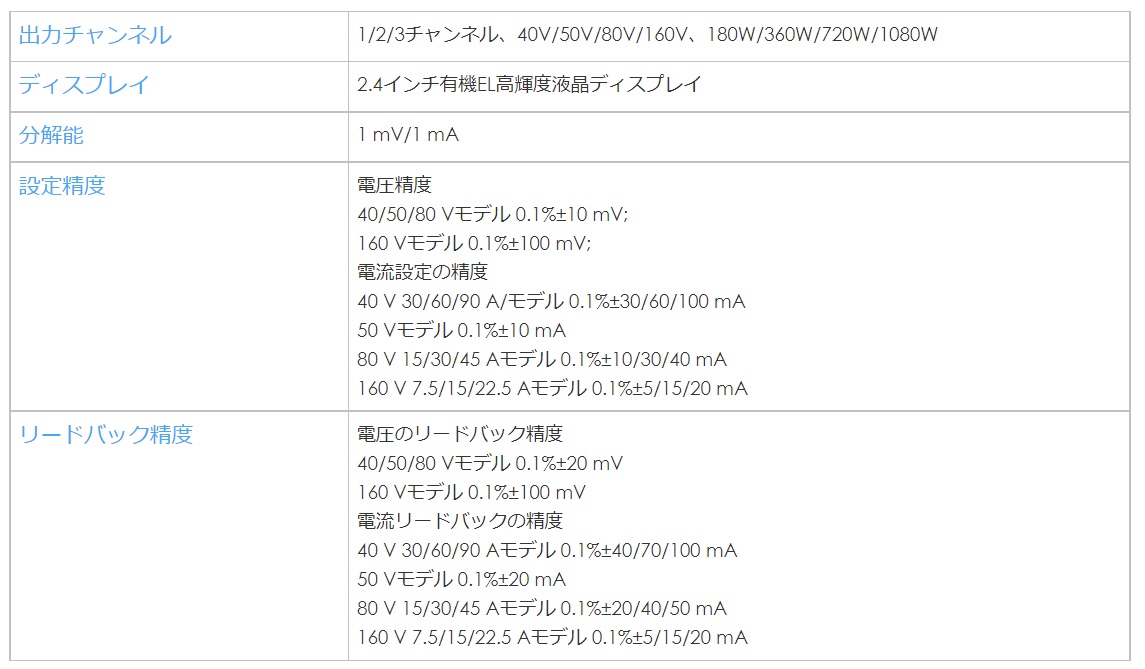

【仕様】
プログラマブルDC電源 の動画
SPS5000Xシリーズ ワイドレンジプログラマブルスイッチングDC電源
【主な特徴】
- ●定格出力電圧：40V, 50V, 80V, 160V
- ●定格出力電力：180W, 360W, 720W, 1080W
- ●広範囲の出力電圧と電流に対応し、高効率な電源を実現
- ●CV, CC優先モード選択、被測定機器の保護に有効
- ●3チャンネルのタイミング出力を設定可能
- ●170°広視野角有機ELスクリーン、リモートウェブコントロール
複数の組み合わせによる出力
SPS5000Xシリーズは、出力電圧（40V、50V、80V、160V）と電流の組み合わせ（7.5A～90A）が豊富で、定格出力は180W、360W、720W、1080Wを用意しています。1チャンネルモデルは最大2台までの直列接続と3台までの並列接続に対応し、2チャンネルモデルと3チャンネルモデルはチャンネル間の直並列接続にも対応しています。
コンスタントアウトプットパワー
出力電力一定モードでは、電圧と電流の範囲が自動的に切り替わり、電源の出力電力を犠牲にすることなく、電圧と電流が最大になるように設定されています。このモードでは、より低い電流でより高い出力電圧を、より低い電圧でより高い出力電流を供給することができます。従来の多くの電源の長方形の出力範囲と比較して、SPS5000Xシリーズの電源はより広い電圧と電流の出力範囲を提供し、電源の利用率を大幅に向上させます。
LISTタイミング出力
SPS5000Xシリーズは、最大3チャネル、最大50ステップのタイミング出力に対応しています。タイミング出力のパラメータは、本体のフロントパネルで設定することもできますが、リモートウェブコントロール機能を使えば、より早く、より便利に設定することができます。LIST機能では、出力電流、電圧、出力遅延時間、デュレーション、立ち上がり・立ち下がりスロープなどのパラメータを設定できます。
CV/CC優先モード
SPS5000Xシリーズ電源をCC優先モードに設定すると、電源出力オンの段階で、CC優先で動作して、電源出力オン時の突入電流スパイクやオーバーシュート電圧を効果的に制限することができます。
CV優先モードでは、出力電圧が設定した電圧値に素早く到達します。LEDテストなどの一部のアプリケーションでは、電源出力を開始すると、電圧がLEDのオン状態の電圧に達したときに、突入電流とオーバーシュート電圧が現れます。
複数のポリシーに基づく保護パターン
電源の保護機能には、過電流保護（OCP）、過電圧保護（OVP）、過温度保護（OTP）があります。保護が発生すると、電源は出力をオフにして保護モードに入ります。保護モードはEscキーを2秒以上押すことで解除できます。制限付き電源保護（LPP）に入ると、システムは電源制限モードを開始し、最大出力電力は定格電力の約105%となります。
【仕様】
プログラマブルDC電源 の動画
SPS5000Xシリーズ ワイドレンジプログラマブルスイッチングDC電源
プログラマブルDC電源 の資料ダウンロード
