SIGLENTのSSG5000Xシリーズの信号発生器は、アナログ信号とベクトル信号を生成でき、周波数範囲は9 kHz〜最大6GH。内部のIQ変調ジェネレーターと波形再生機能により、最も複雑な信号タイプでも簡単に作成できます。 また、デジタルワイヤレス通信で最も重要なRF帯域をカバーし、標準の波形ファイルが含まれています。 研究開発、教育、製造に理想的な強力で費用効果の高いソースです。
SIGLENTのSSG5000Xシリーズの信号発生器は、アナログ信号とベクトル信号を生成でき、周波数範囲は9 kHz〜4 GHz /6GHzです。 これらは、位相ノイズ、スペクトル純度、帯域幅、EVM、出力電力において業界をリードするパフォーマンスを備えています。 内部のIQ変調ジェネレーターと波形再生機能により、最も複雑な信号タイプでも簡単に作成できます。 また、デジタルワイヤレス通信で最も重要なRF帯域をカバーし、標準の波形ファイルが含まれています。 SIGLENT SSG5000Xは、研究開発、教育、製造に理想的な強力で費用効果の高いソースです。

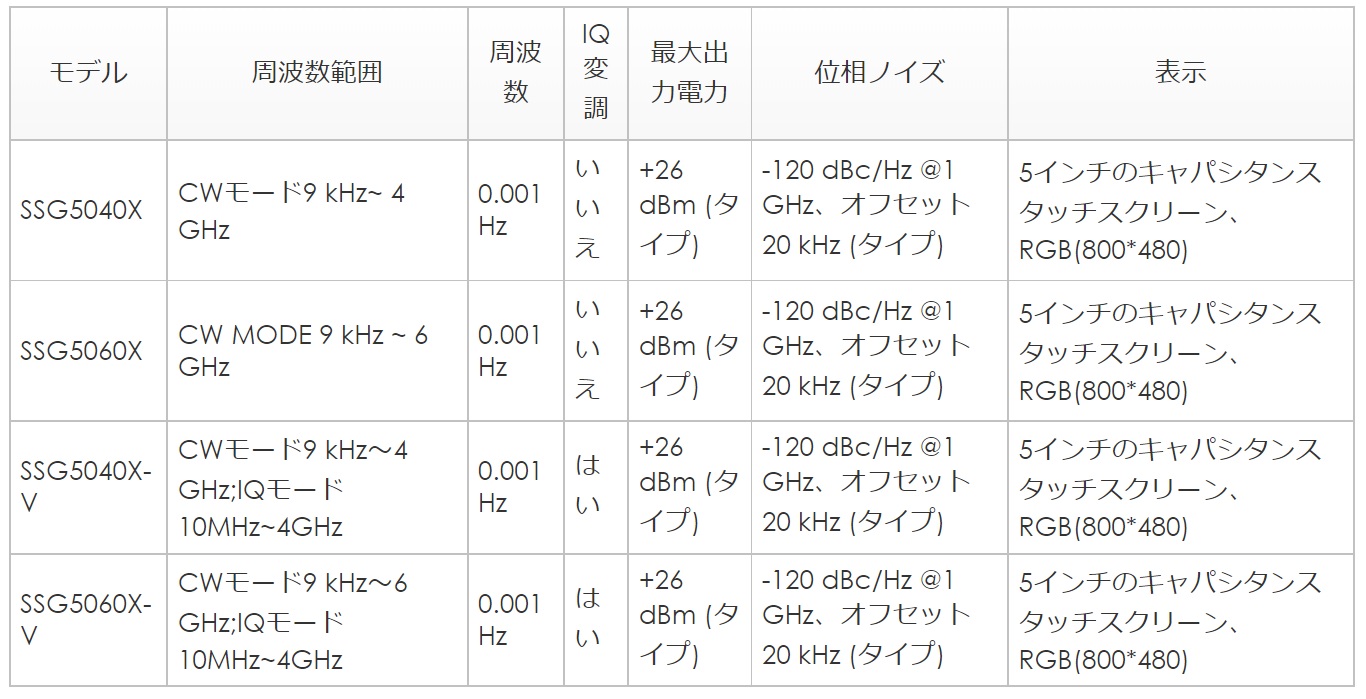

・最大周波数 4 GHz/6 GHz
・0.001 Hz周波数設定解像度
・最大出力電力 +26 dBm (タイプ)
・位相ノイズ: -120 dBc/ Hz @ 1 GHz、20 kHz オフセット(タイプ.
・標準 AM & FM & PM とパルス変調
・パルス列ジェネレーター(オプション)
・外的IQ信号発生器(オプション)
SSG5000X は、再生プロトコル ファイルをサポートし、5G NR、LTE、WLAN、WCDMA、GSM、ブルートゥースなどの組み込みの共通プロトコル ファイルを備えています。これは、検証作業を行う適切なジェネレータです。
ARBモードでは、SSG5000Xは波形シーケンスを構築して再生し、マルチキャリア信号を生成することもできます。無線通信/携帯電話通信などのシステムやWi-Fi 802.11、LTEなどのネットワーク規格に使用されるOFDM(直交周波数分割多重化)の導入により、マルチキャリア信号が広く使用されています。
.jpg)

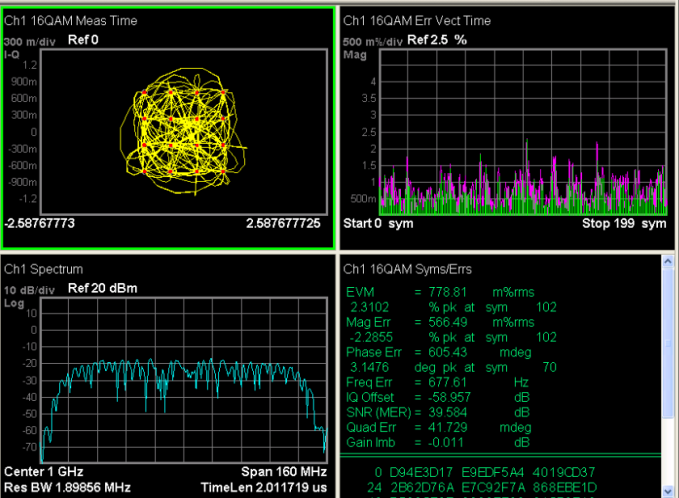

IQ変調は、情報を送信する非常に効果的な方法です。SSG5000Xは、QAM、PSK、ASK、FSKのような一般的な変調信号を出力することができます。シンボルレートは、120 Msps まで設定できます。

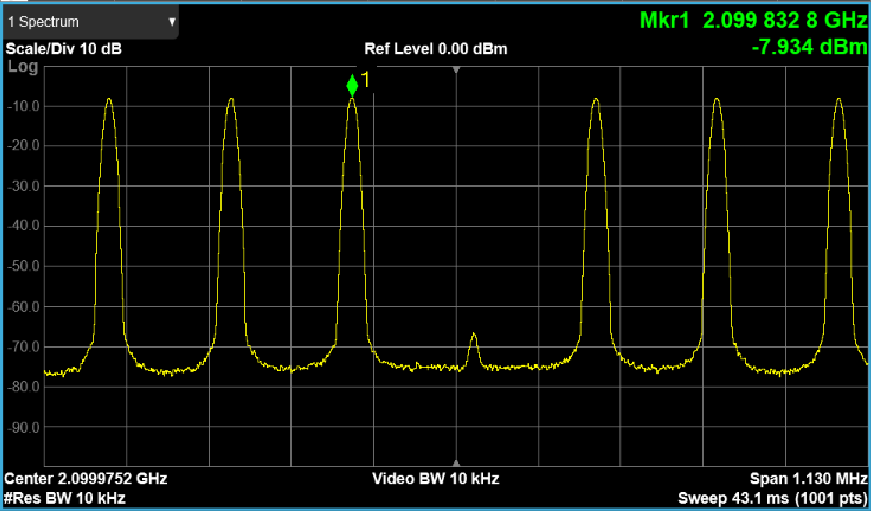

マルチトーン信号は、いくつかのシグネ波から構成されています。SSG5000Xは最大20トーンをサポートします。オーディオ測定、アンプ、レシーバの非線形歪みテスト、地上および衛星通信試験に広く使用されています。

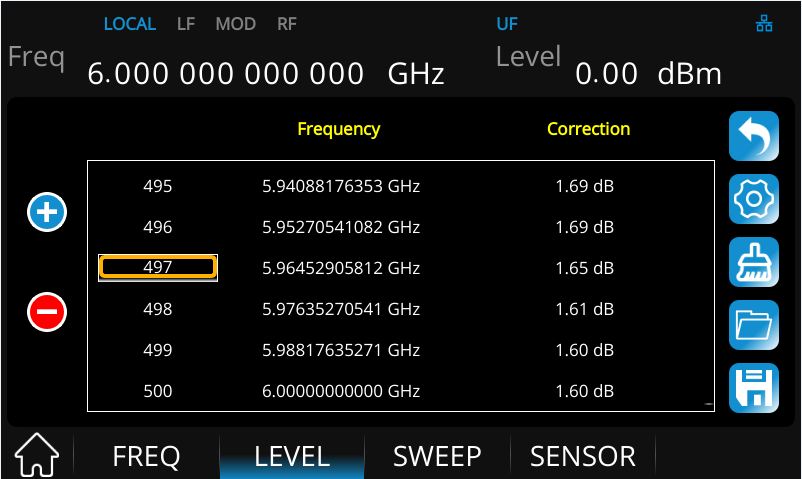

伝送ラインが長いほど、ケーブル損失が大きくなります。信号がDUTに到着する前に良好な平坦性を確保するためには、伝送線路とスイッチインピーダンスによる損失を補うために平坦性補正が必要です。SSG5000Xは外部電源センサ(含まれていない)による平坦性補正をサポートしています。
