最大パワー：2W, 5Wの2種類をラインアップ
● コネクタ: N-メス
● ハウジング: ブラッシュアルミニウム、56 x 27 x 22 mm、130 g
● 取り付け: 2 x Ø 3 mm スルーホール、中心間間隔 50 mm
ウェーブクレスト株式会社 RF電力分配器/コンバイナ 汎用2ウェイ パワースプリッター/パワーコンバイナー (TBRFPS1 / TBRFPS4)
RF電力分配器/コンバイナ 汎用2ウェイ パワースプリッター/パワーコンバイナー の特長
製品概要
主な仕様
コネクタ: N-メスハウジング: ブラッシュアルミニウム、56 x 27 x 22 mm、130 g取り付け: 2 x Ø 3 mm スルーホール、中心間間隔 50 mm
仕様
TBRFPS1 100 kHz – 800 MHz, 2W, N-connectors
最大 パワー[W]：2周波数範囲[MHz]：0.1 – 800典型的なミッドバンドパフォーマンス 3 dB [dB]を超えるS21：-0.53 dB [dB]を超えるS31：-0.6振幅不均衡[dB]：0.1位相不均衡[°]：0.1アイソレーション[dB]：23SWRポート1：1.2SWRポート2：1.2SWRポート3：1.2 TBRFPS4 5 MHz – 3 GHz, 0.5W, N-connectors
最大 パワー[W]：0.5周波数範囲[MHz]：5 – 3000典型的なミッドバンドパフォーマンス 3 dB [dB]を超えるS21：-0.63 dB [dB]を超えるS31：-0.9振幅不均衡[dB]：-0.3位相不均衡[°]：0.5アイソレーション[dB]：21SWRポート1：2.0SWRポート2：2.0SWRポート3：2.0 Tekbox Digital Solutions 社について
Tekbox Digital Solutions 社は製品開発におけるEMCプリコンプライアンステストに関する製品を開発・製造する、シンガポール の会社です。
製品概要
主な仕様
コネクタ: N-メス
ハウジング: ブラッシュアルミニウム、56 x 27 x 22 mm、130 g
取り付け: 2 x Ø 3 mm スルーホール、中心間間隔 50 mm

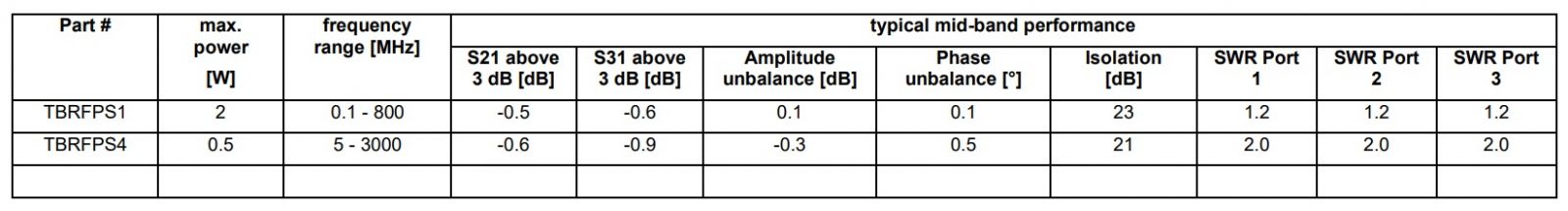

仕様
TBRFPS1 100 kHz – 800 MHz, 2W, N-connectors
最大 パワー[W]：2
周波数範囲[MHz]：0.1 – 800
典型的なミッドバンドパフォーマンス
3 dB [dB]を超えるS21：-0.5
3 dB [dB]を超えるS31：-0.6
振幅不均衡[dB]：0.1
位相不均衡[°]：0.1
アイソレーション[dB]：23
SWRポート1：1.2
SWRポート2：1.2
SWRポート3：1.2
TBRFPS4 5 MHz – 3 GHz, 0.5W, N-connectors
最大 パワー[W]：0.5
周波数範囲[MHz]：5 – 3000
典型的なミッドバンドパフォーマンス
3 dB [dB]を超えるS21：-0.6
3 dB [dB]を超えるS31：-0.9
振幅不均衡[dB]：-0.3
位相不均衡[°]：0.5
アイソレーション[dB]：21
SWRポート1：2.0
SWRポート2：2.0
SWRポート3：2.0
Tekbox Digital Solutions 社について
Tekbox Digital Solutions 社は製品開発におけるEMCプリコンプライアンステストに関する製品を開発・製造する、シンガポール の会社です。
