製品紹介

主な仕様

• 測定周波数：
  • LCX100：DC, 4 Hz ~ 300 kHz
  • LCX200：DC, 4 Hz ~ 10 MHz (オプション搭載）
• DCバイアス電流/電圧： 0 V ~ +10 V / 0 mA ~ 200 mA
• 外部DCバイアス電圧入力：0 V ~ +40 V
• 測定レンジ：100 mΩ ~ 100 MΩ
• 基本測定確度：0.05%
• 測定パラメータ：Cp, Cs, Lp, Ls, D, Q, G, Rp, Rs, Rdc, R, X, Z, Y, Θd, Θr, B, M, N

簡単測定

• 高分解能な静電容量式タッチスクリーンの採用により、快適な使いやすさをご提供します。例えば、数値を軽くたたくと、希望の値を入力するための仮想キーボードが表示されます。または、回転ノブを使用して電圧、電流、周波数を設定することもできます。

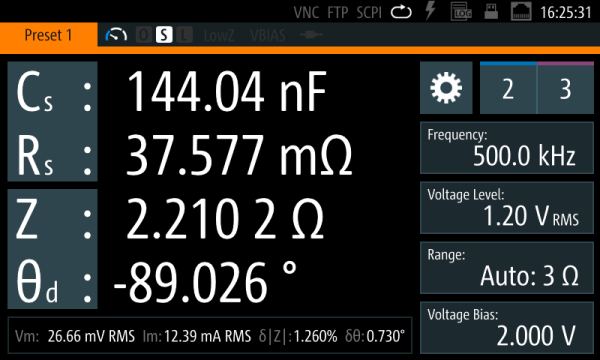

測定値は最大5桁の分解能で表示されます。一度に最大4つの測定値を表示できます。

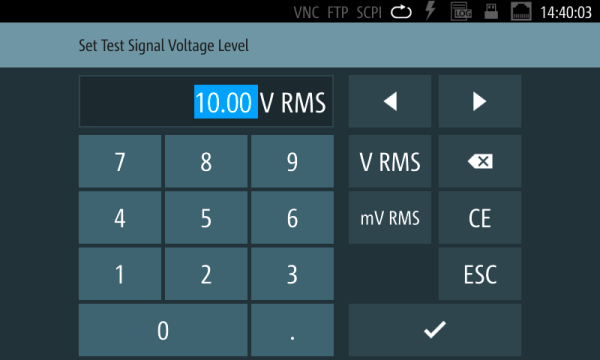

数値を入力するための仮想キーパッド

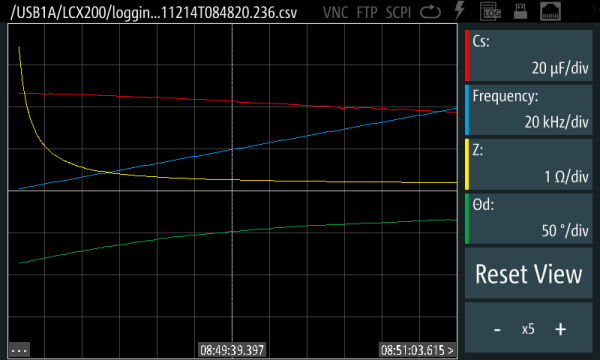

高解像度ディスプレイは、グラフィック表示にも使用できます。この例では、コンデンサのインピーダンス測定のトレースを示しています。

各種拡張機能をオプションでご提供

• キーコードオプションを使用してアクティブ化されるLCX-K106 アドバンスド解析オプションにより、動的インピーダンス測定に使用できます。テスト信号またはバイアス信号の電圧または電流値をスイープパラメータとして使用できます。さらに、結果は表とグラフで表示が可能です。

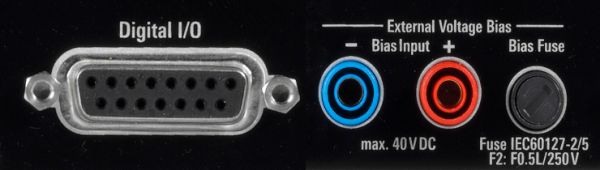

• R&S LCX100/ LCX200のオプションに、LCX-K107 デジタルI/Oポート機能があります。これには、トリガー入力（BNCコネクタとして実装）とビニング用の8本のデータラインが含まれます。この機能により、測定結果を最大8つの許容範囲に分割し、測定された成分を値で分類し（これらのデジタルラインで制御）、顧客が設置した分類容器に分類します。さらに、LCX-K108 バイアス機能拡張オプションにより、最高40 Vまでの外部DCバイアス入力が可能になるため、デバイス評価の範囲が広がります。



豊富な測定治具

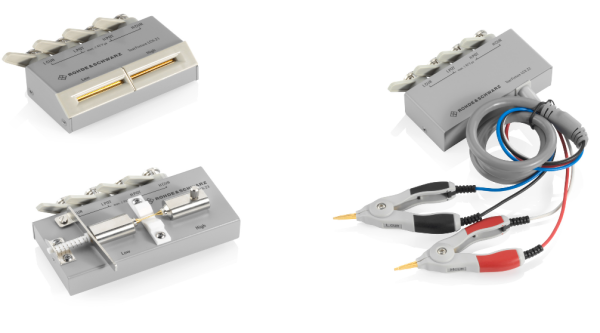

• R&S LCX LCRメータは、さまざまなコンポーネントの測定を実行できます。コンポーネントの形状に一致する各種テストフィクスチャをご用意しております。オートバランシングブリッジ（ケルビンブリッジ）の測定方法では、それぞれのテストリードペアを測定対象のコンポーネントまで配線する必要があります（4端子測定）。これはすべてのテストフィクスチャによって保証されているため、正確な測定と寄生インピーダンスの最小化に不可欠です。固定具は、ロックレバーを使用してベースユニットに簡単に接続できます。
