自動トランス測定システム業界最速のテスト速度、業界最高のテストレベル、業界最高のバイアス電圧、および業界で最もユーザーフレンドリーなエクスペリエンス
.
- 製品名
- 自動変圧器試験システム, 自動トランス測定システム, 自動トランス試験器 20Hz～最大2MHz
- 型番
- TH2840AX/TH2840BX/TH2840NX
- 価格
- お問合せ下さい
- 発売日
- 発売中
ウェーブクレスト株式会社 自動変圧器試験システム, 自動トランス測定システム, 自動トランス試験器 20Hz～最大2MHz (TH2840AX/TH2840BX/TH2840NX)
自動変圧器試験システム, 自動トランス測定システム, 自動トランス試験器 20Hz～最大2MHz の特長
自動変圧器試験システム TH2840シリーズ ラインアップ
製品番号 周波数 TH2840AX 20Hz～500KHz 基本精度：0.05％。電気レベル：5mV-20V / 50uA-100mADCバイアス電流源0 +/- 40V、0 +/- 100mALinux OS最大テストピン：288ピン高速> 1800回/秒LCR機能オプション TH2840BX 20Hz～2MHz TH2840NX 20Hz～500KHz
製品紹介
業界最速のテスト速度、業界最高のテストレベル、業界最高のバイアス電圧、および業界で最もユーザーフレンドリーなエクスペリエンス
■ テスト速度は 1800 回 / 秒 (>10kHz) で、リレー動作時間はありません。■ テストレベル最大20Vrms■ バイアス電圧は±40V/±100mA/2Aを内蔵■ 最大288本のテストピン（TH2840NXのみ）■ 業界にやさしいユーザー エクスペリエンス: Linux の最下層、組み込みのヘルプ ファイル■ 10.1 インチ 1280×800 静電容量式タッチスクリーン■ グラフィカルなピン関連付け設定ページにより、配線はもう問題ありません■ Lk設定は漏れインダクタンス端子を入力する必要がなく、より直感的■ 天びんスキャニング機能を充実、5点から10点に■ レンジ切り替えは電子スイッチ、高速、長寿命、無騒音を採用■ オプションのLCR機能■ マシン内に約100Mの設定ファイル保存容量、大容量のUディスク設定ファイル保存容量■ 互換性を確保するために、初期モデルのファイル形式変換をサポートするホスト コンピュータを提供します。 仕様
アプリケーション
■ スイッチング トランスのスキャン テスト、包括的な特性分析。■ ネットワークトランススキャニングテスト、総合特性分析■ ディスクリート受動部品（L、R、C）マルチチャンネルスキャンテスト■ リレードライブラインパッケージ、接触抵抗多チャンネルスキャニングテスト■ マルチチャンネル直流抵抗DCRスキャン試験■ インピーダンス ネットワーク内の複数の受動コンポーネントの包括的なテスト解析 イノベーションの紹介
1. LCRテストパラメータが元の2つのパラメータから4つのパラメータ表示に変更されました。 LCR測定表示とソート表示の組み合わせ。
2. LCRテストには、公称値と参照値の設定が組み込まれているため、顧客は理解しやすく、使用しやすくなっています。補助ファイルをキャンセルし、2次パラメーターファイルをキャンセルします。
3. リストスキャンの各ポイントの頻度、レベル、オフセット、機能、および遅延は、ほとんどの顧客のニーズを満たすように個別に設定できます。
4. LCRカーブスキャン分割画面表示。
5. 便利な操作と直感的な表示ハンドラー設定インターフェース
変圧器スキャンのハンドラーソートモード設定では、最大30のソート信号出力を提供できます。 .png)
6. 過去にピンを設定するとき、ピンを直列および並列に接続する必要があるときは、異なるサブページを入力する必要があります。
7. コンプレッサーの試験条件の設定は、より簡潔で便利です。 Lxの関連パラメータについては、6〜7の異なるサブページを入力する必要があります。
これで、1つのページで複数のパラメーターを切り替えることができ、Lxの関連するすべてのパラメーターを1つのテーブルに設定できます。
上の写真で使用していたレンジ設定機能を解除し、記事の写真の直並列相当モードに変更してください。 8. 変圧器スキャン：各スキャンパラメーターを平均化および遅延して、他のパラメーターのテスト速度に影響を与えることなく安定性を高めることができます。PSのプラス端子とマイナス端子の両方を12ピンに入力でき、選択したパラメーターの背景色は他のパラメーターとは異なります。
9. 変圧器のスキャン：1、2、3、4、5、6の代わりに1〜6をマルチピンで使用します。表示ページを簡素化し、入力効率を向上させます。
10. 変圧器スキャン：各パラメーターには、より柔軟な独自の直列および並列ピン設定があります。
11. ピン関連ページソフトウェア設計者による集合的な議論の後、設計目標が提案され、Cui Xiangの支援を受けて、最終結果がすぐに確認され、設計速度が加速しました。インターフェイスは、画像、色、境界線などの要素を追加し、ピン設定とテストホーン間の相関関係を改善します。 ユーザーはあまり説明することなく一目でそれを見ることができ、ページを見たときに操作します。
12. Lk設定は、入力漏れインダクタンスピンを保存し、対応するピンに公称値を直接入力し、上限と下限で十分です。
13. バランススイープが5点から10点に変更され、モードが絶対値スイッチに変更されます。 このスイッチによると、数式の最終結果が正であるかどうかを比較します。
14. 変圧器番号インターフェースの新機能AスキャンボックスモードB内部抵抗Cバイアスソース。
15. トランススキャンインターフェースは、ポジショニングスキャン機能と分割画面機能を直接使用できます。
16. ホームボタンを押すと、すべてのインターフェイスエントリが表示されます。 17. 変圧器の単一グループテスト機能。
.jpg)
キャパシタンスメーター, LCRメーターなどTonghui社製品全般を取り扱っています。ぜひお問い合わせください。

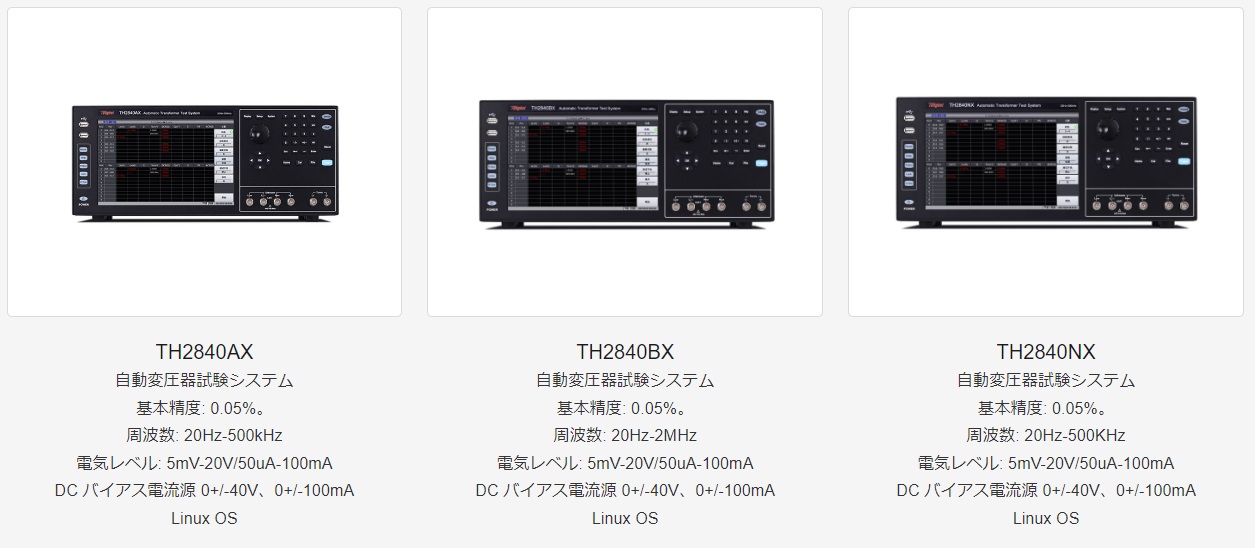

自動変圧器試験システム TH2840シリーズ ラインアップ
| 製品番号 | 周波数 | |
| TH2840AX | 20Hz～500KHz | 基本精度：0.05％。 電気レベル：5mV-20V / 50uA-100mA DCバイアス電流源0 +/- 40V、0 +/- 100mA Linux OS 最大テストピン：288ピン 高速> 1800回/秒 LCR機能オプション |
| TH2840BX | 20Hz～2MHz | |
| TH2840NX | 20Hz～500KHz |
製品紹介
業界最速のテスト速度、業界最高のテストレベル、業界最高のバイアス電圧、および業界で最もユーザーフレンドリーなエクスペリエンス
■ テスト速度は 1800 回 / 秒 (>10kHz) で、リレー動作時間はありません。
■ テストレベル最大20Vrms
■ バイアス電圧は±40V/±100mA/2Aを内蔵
■ 最大288本のテストピン（TH2840NXのみ）
■ 業界にやさしいユーザー エクスペリエンス: Linux の最下層、組み込みのヘルプ ファイル
■ 10.1 インチ 1280×800 静電容量式タッチスクリーン
■ グラフィカルなピン関連付け設定ページにより、配線はもう問題ありません
■ Lk設定は漏れインダクタンス端子を入力する必要がなく、より直感的
■ 天びんスキャニング機能を充実、5点から10点に
■ レンジ切り替えは電子スイッチ、高速、長寿命、無騒音を採用
■ オプションのLCR機能
■ マシン内に約100Mの設定ファイル保存容量、大容量のUディスク設定ファイル保存容量
■ 互換性を確保するために、初期モデルのファイル形式変換をサポートするホスト コンピュータを提供します。

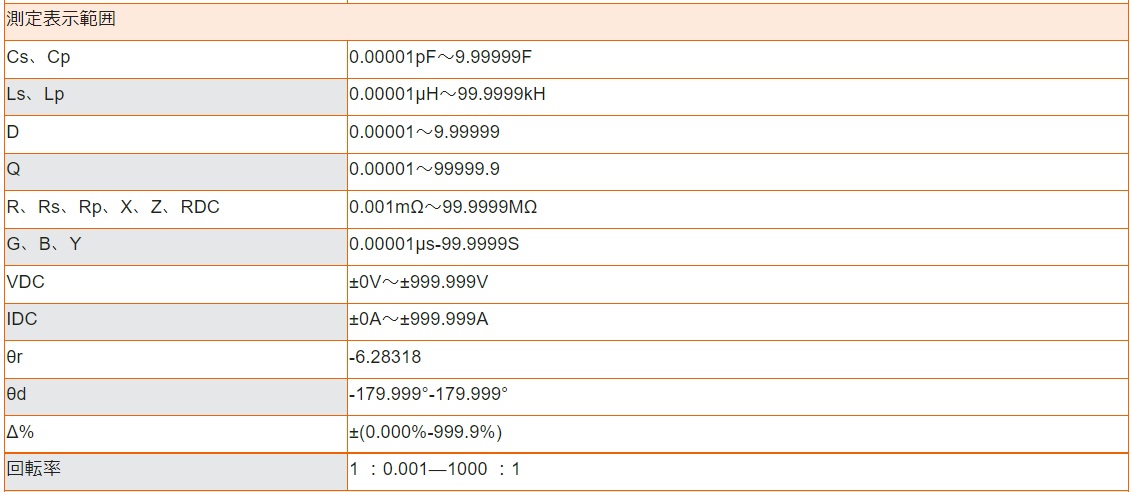

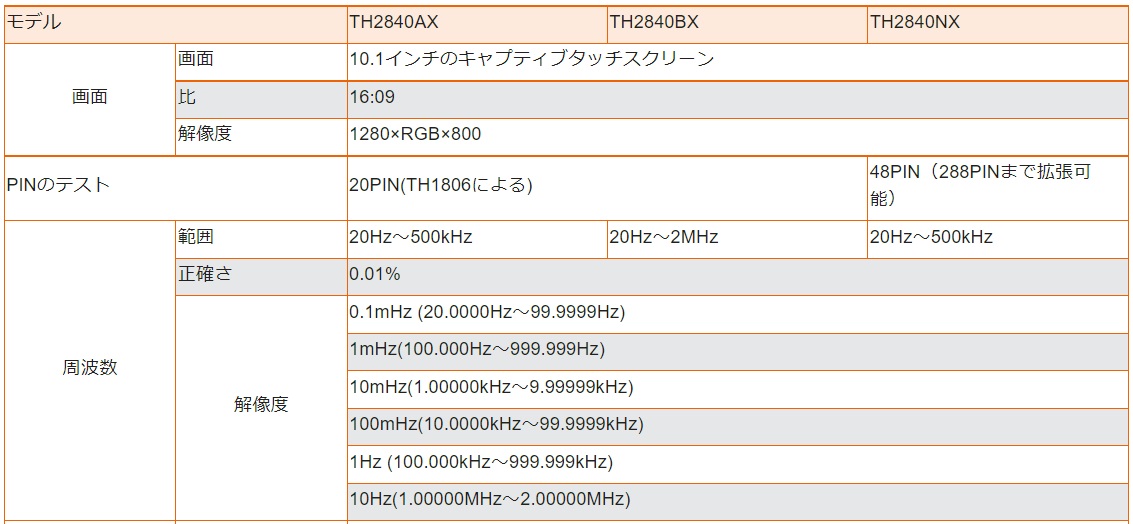

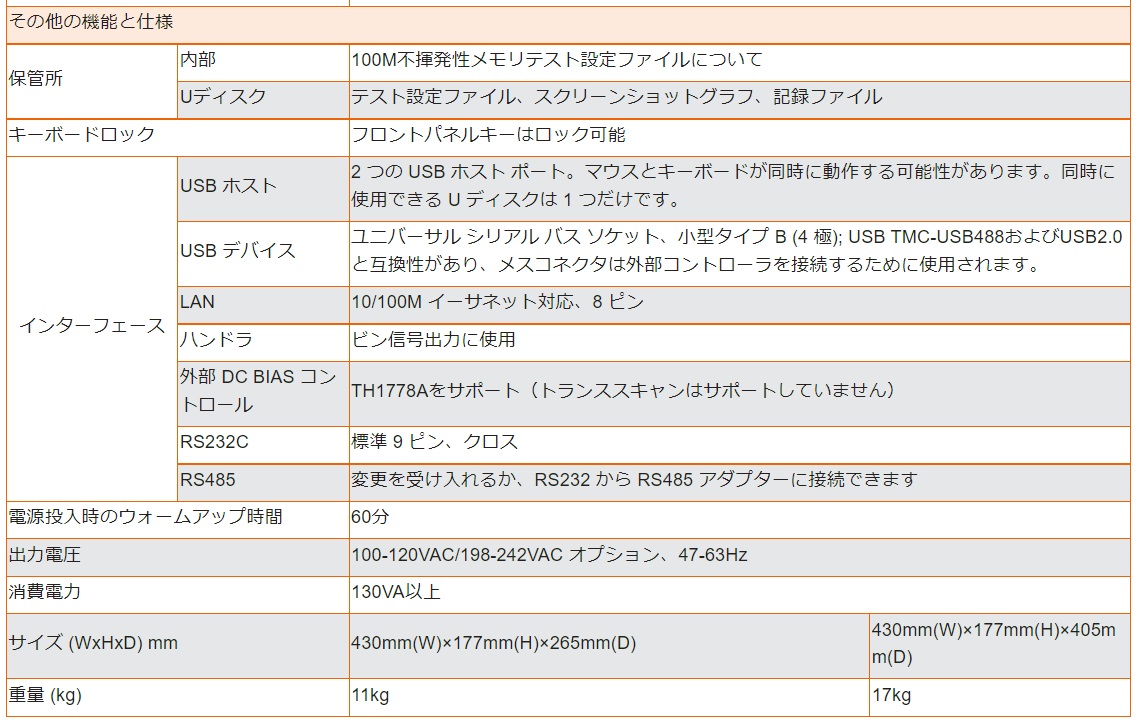

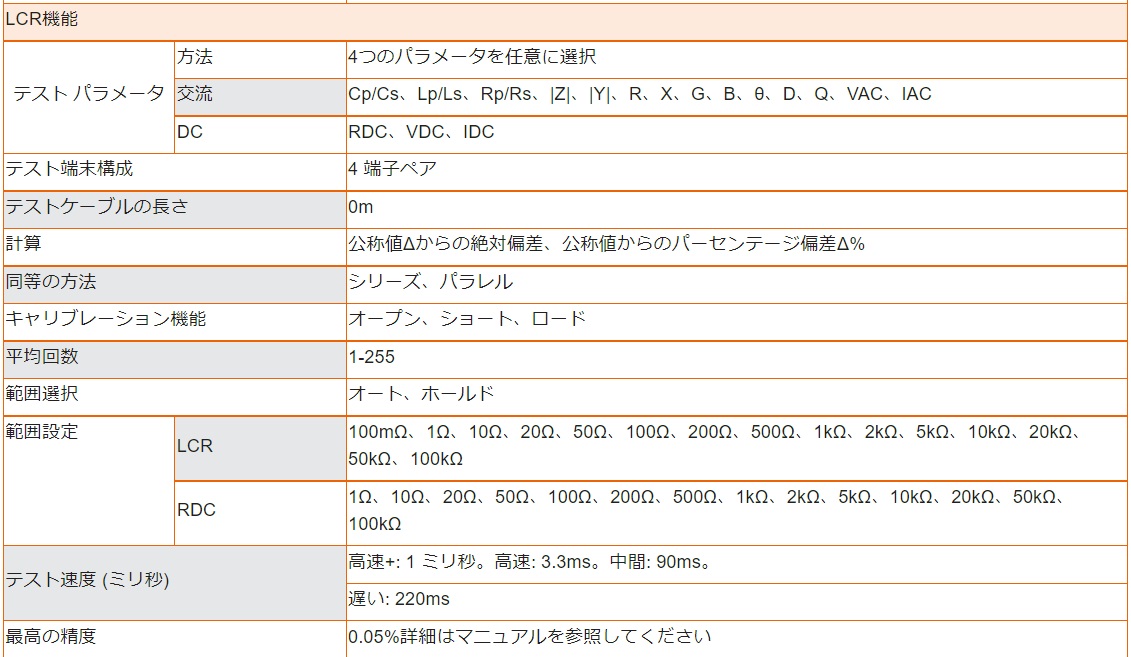

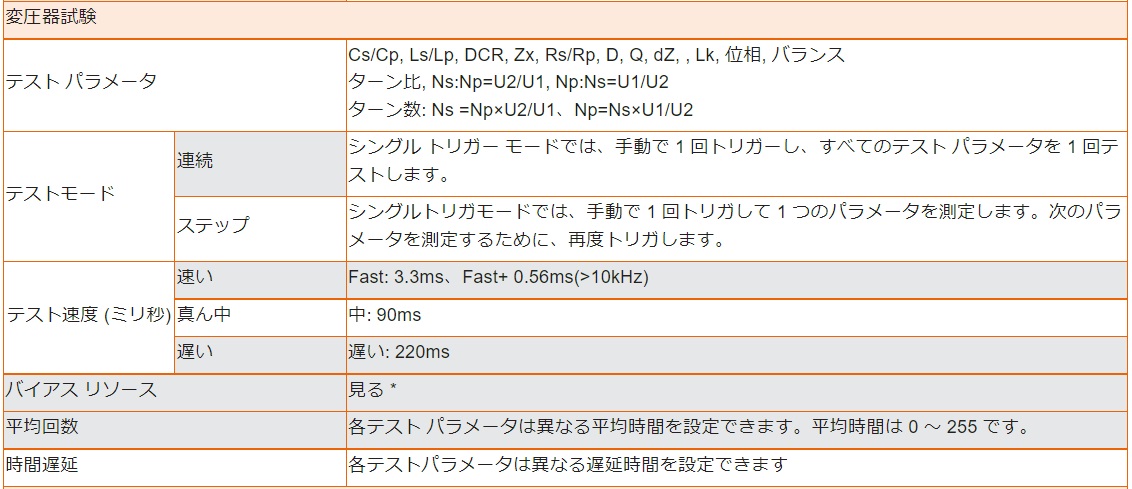

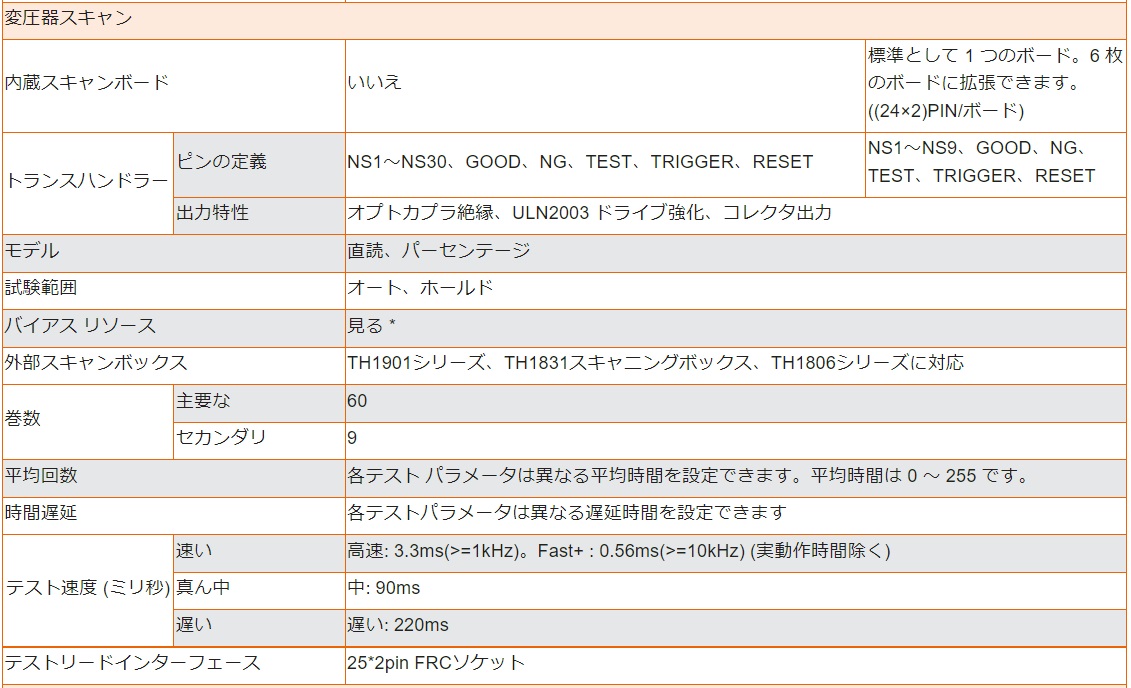

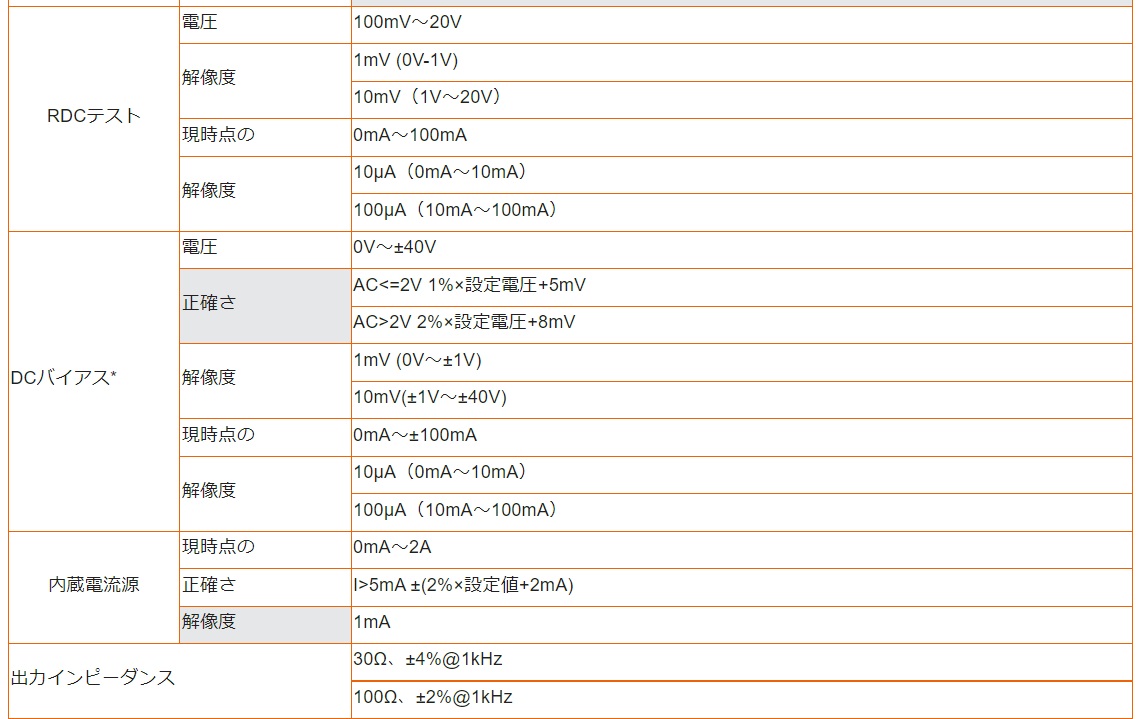

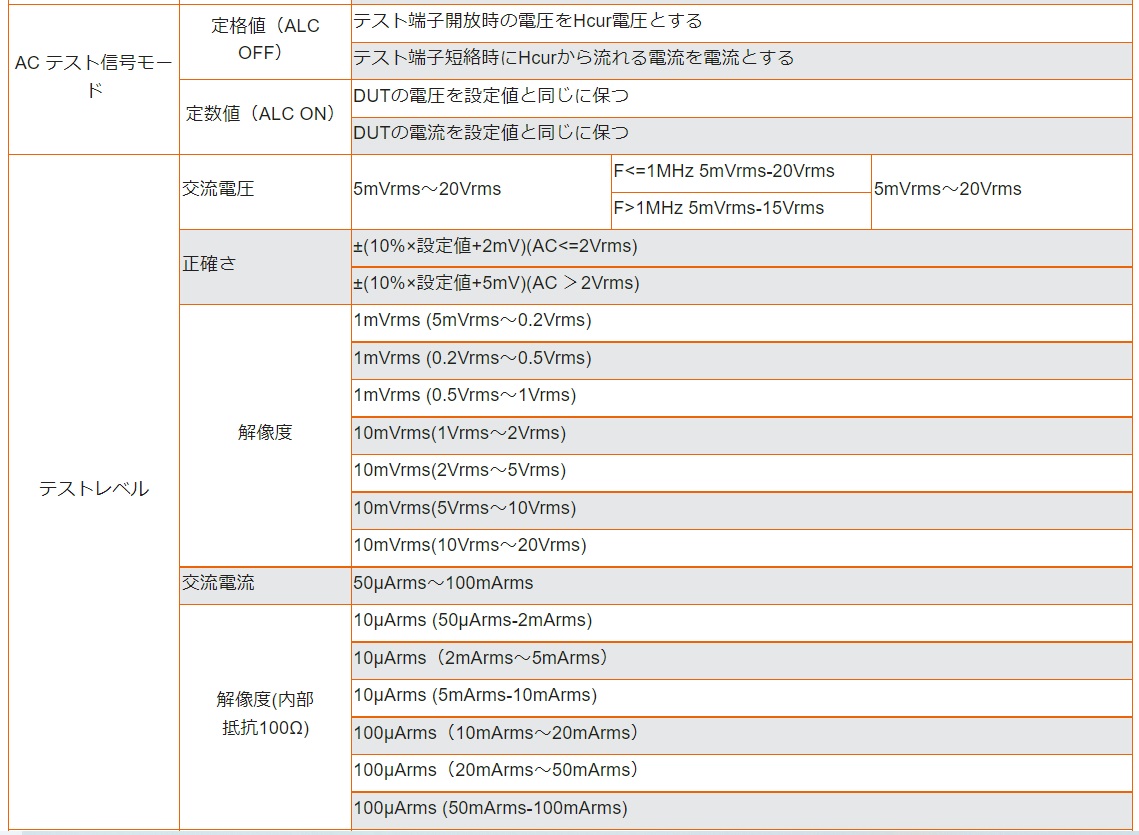

仕様
アプリケーション
■ スイッチング トランスのスキャン テスト、包括的な特性分析。
■ ネットワークトランススキャニングテスト、総合特性分析
■ ディスクリート受動部品（L、R、C）マルチチャンネルスキャンテスト
■ リレードライブラインパッケージ、接触抵抗多チャンネルスキャニングテスト
■ マルチチャンネル直流抵抗DCRスキャン試験
■ インピーダンス ネットワーク内の複数の受動コンポーネントの包括的なテスト解析
イノベーションの紹介

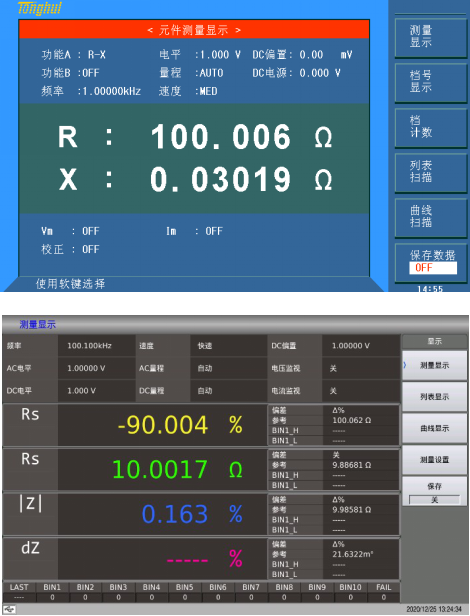

1. LCRテストパラメータが元の2つのパラメータから4つのパラメータ表示に変更されました。 LCR測定表示とソート表示の組み合わせ。

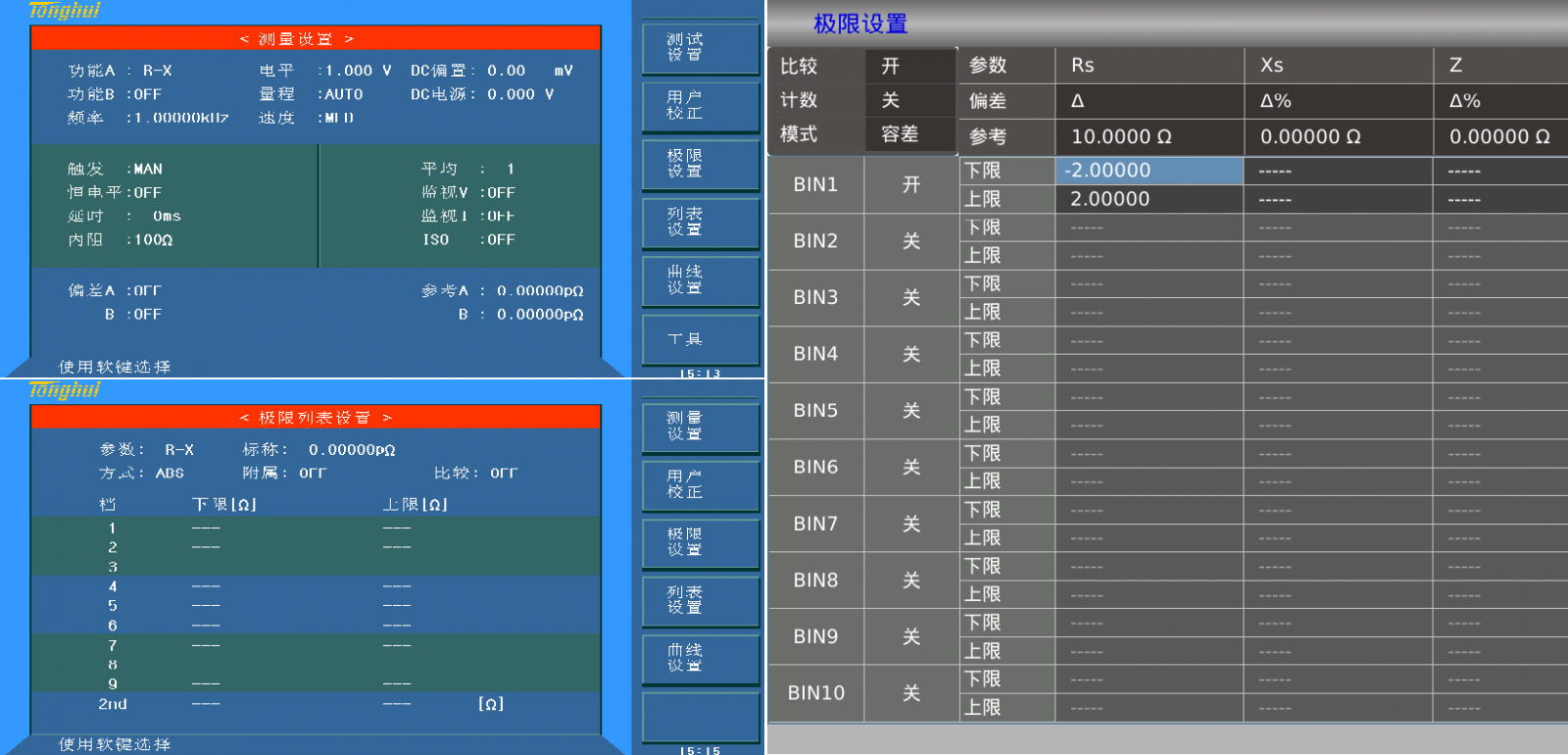

2. LCRテストには、公称値と参照値の設定が組み込まれているため、顧客は理解しやすく、使用しやすくなっています。
補助ファイルをキャンセルし、2次パラメーターファイルをキャンセルします。

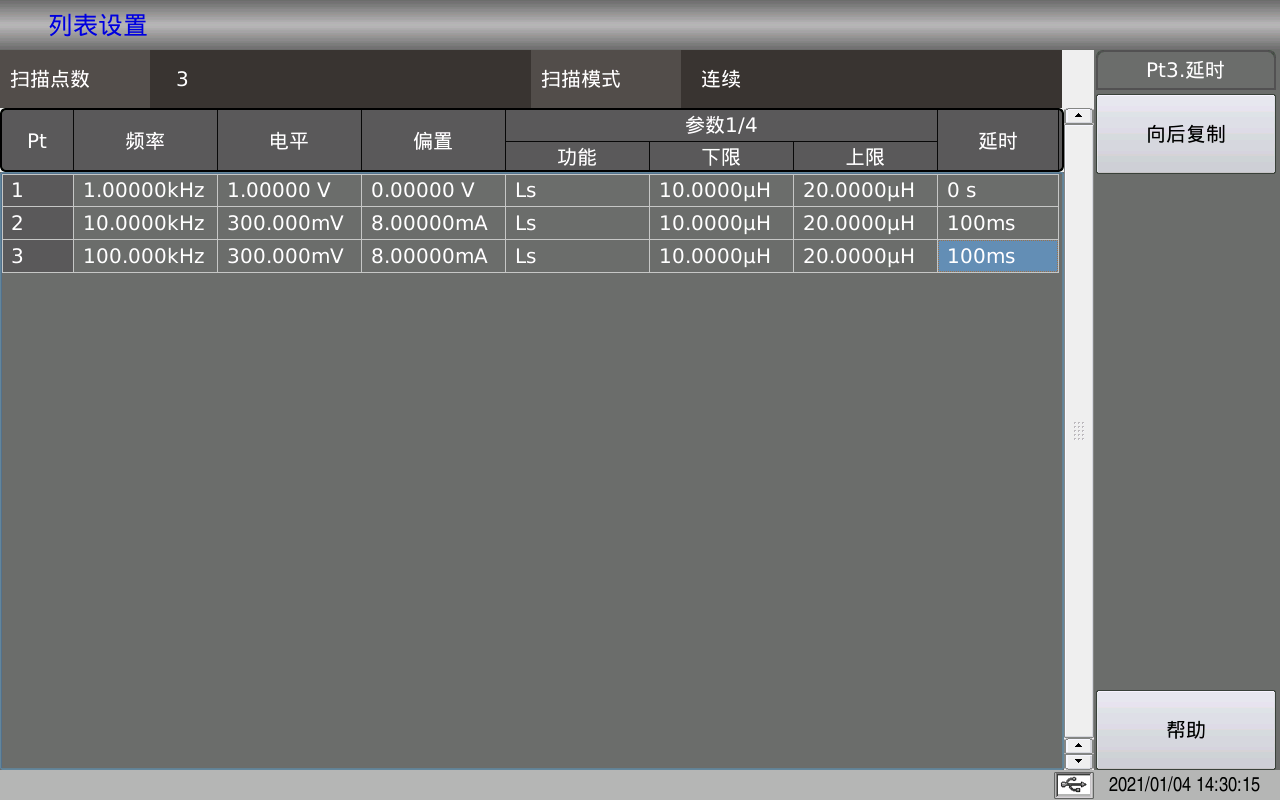

3. リストスキャンの各ポイントの頻度、レベル、オフセット、機能、および遅延は、ほとんどの顧客のニーズを満たすように個別に設定できます。

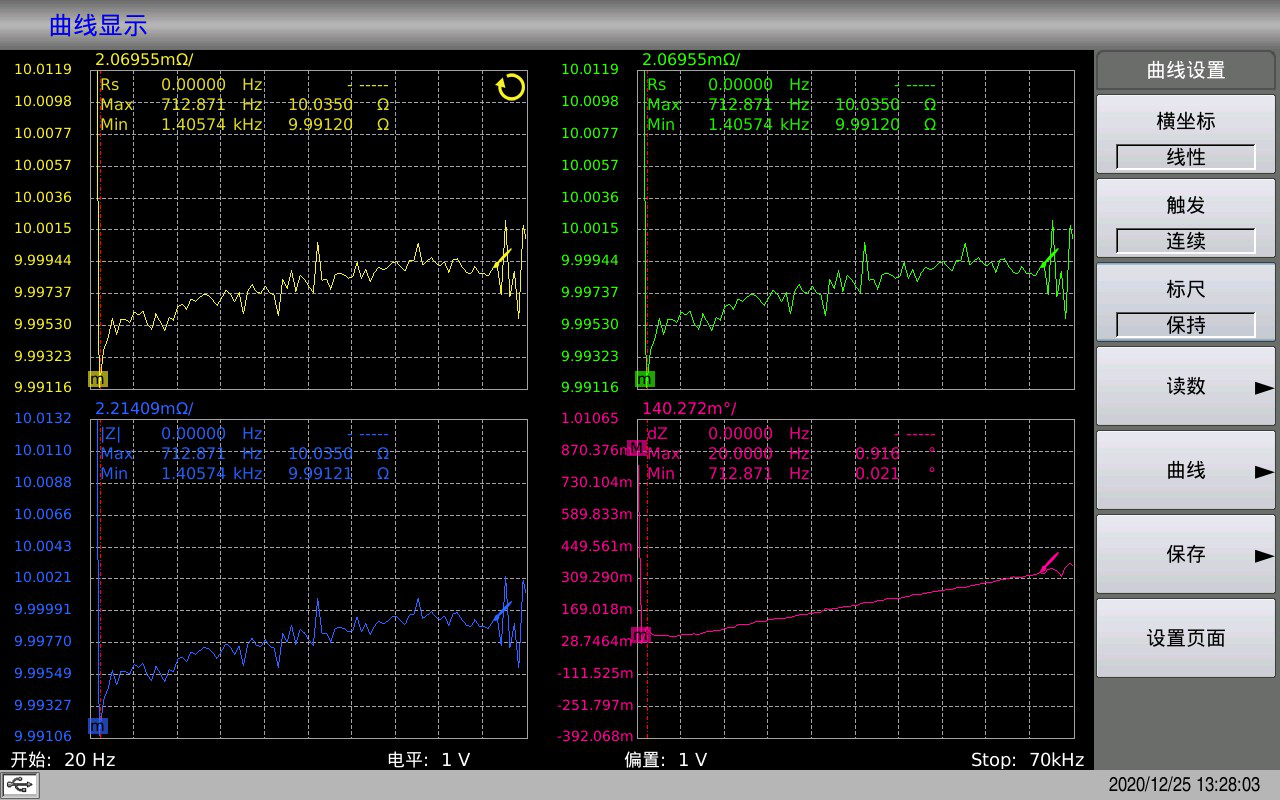

4. LCRカーブスキャン分割画面表示。
5. 便利な操作と直感的な表示

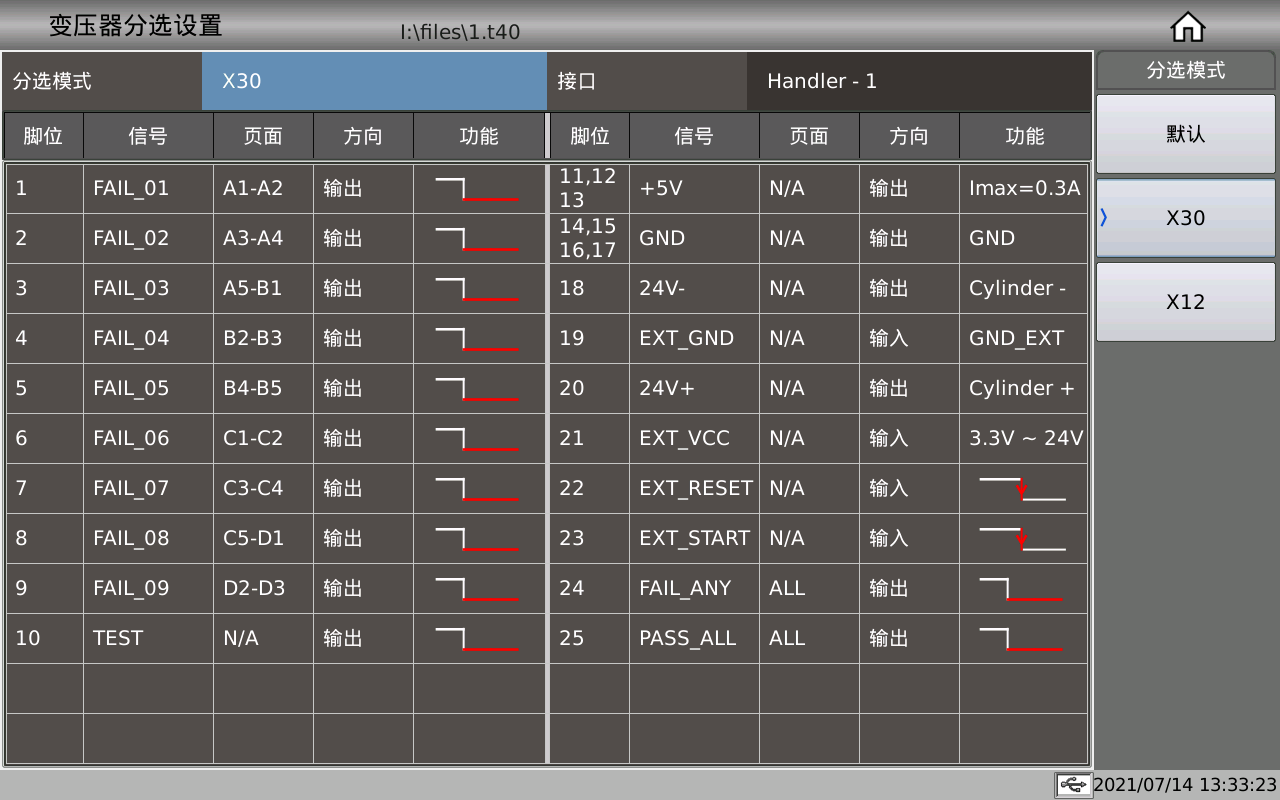

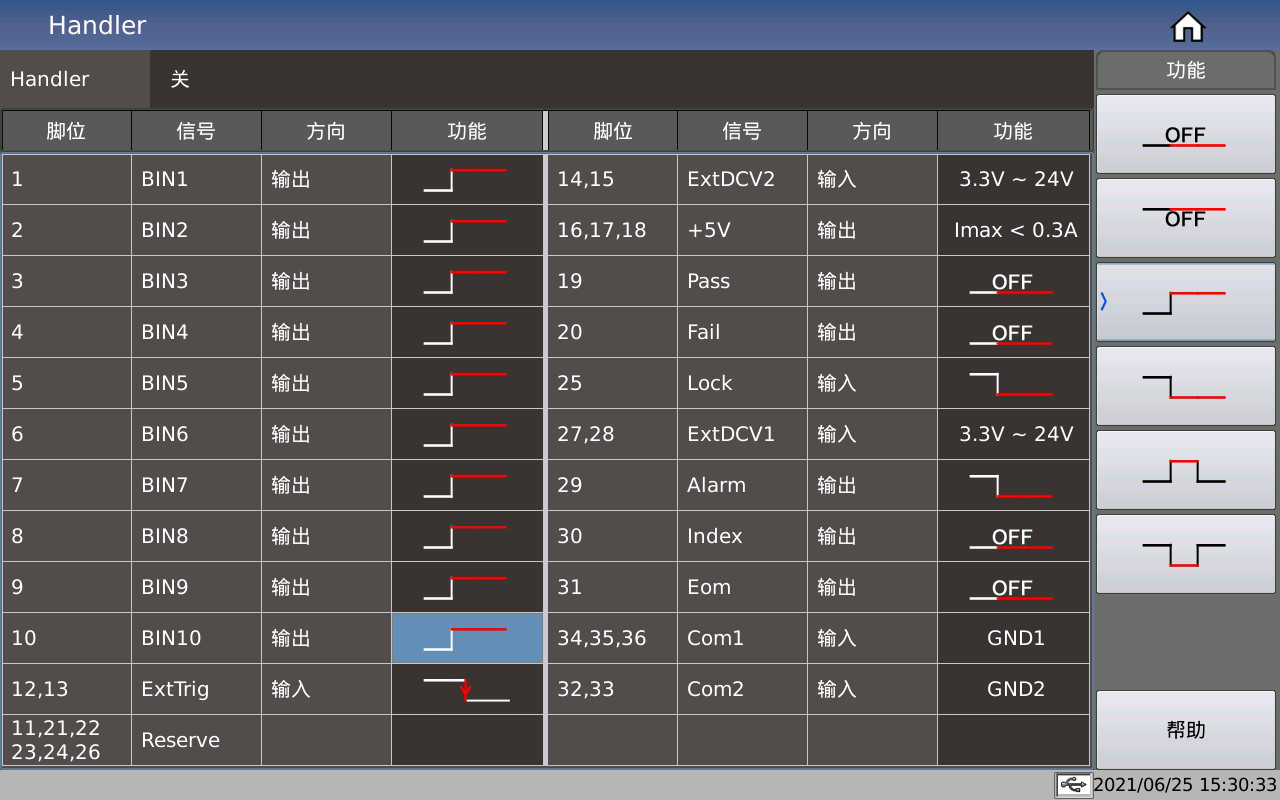

ハンドラー設定インターフェース
変圧器スキャンのハンドラーソートモード設定では、最大30のソート信号出力を提供できます。

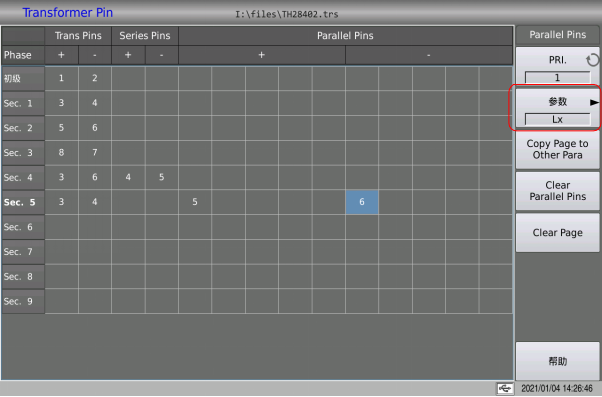

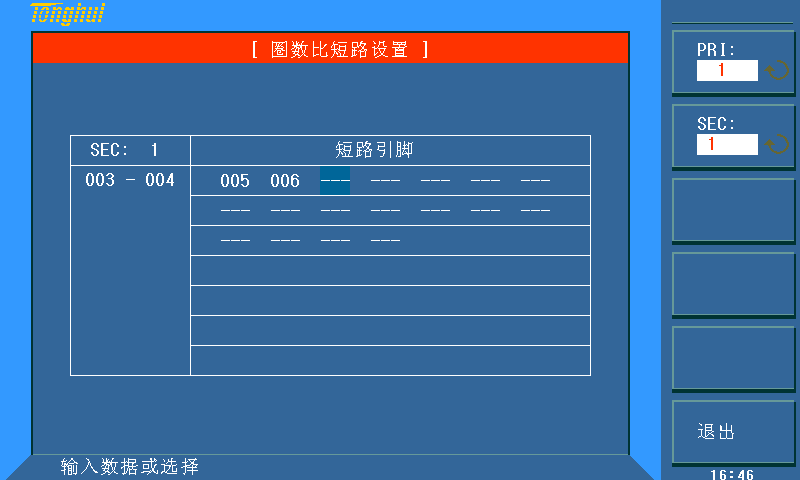

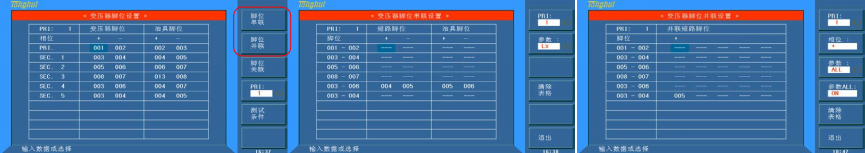

6. 過去にピンを設定するとき、ピンを直列および並列に接続する必要があるときは、異なるサブページを入力する必要があります。

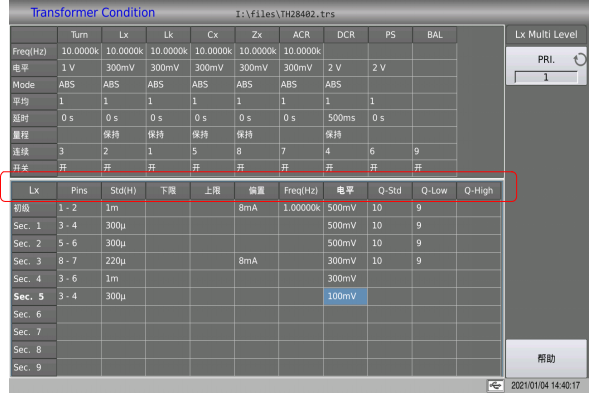

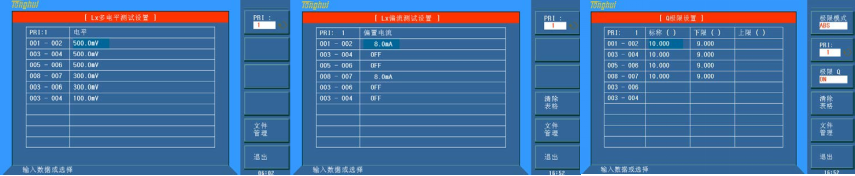

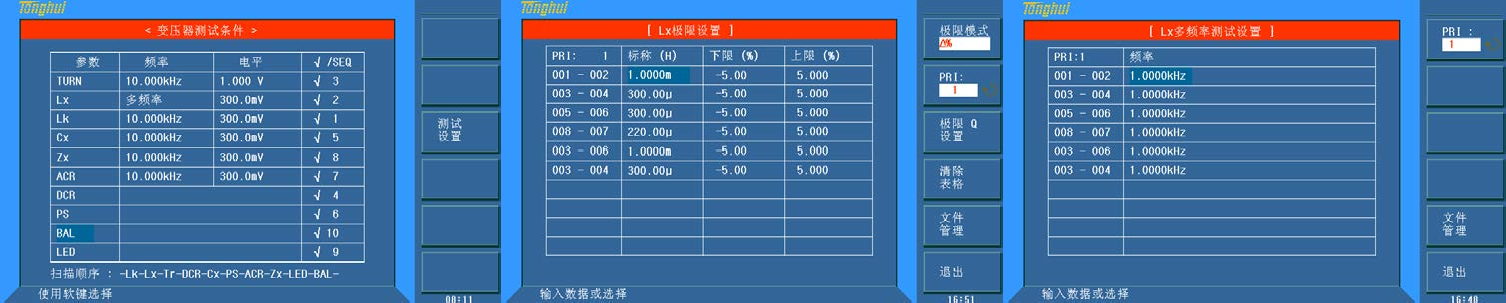

7. コンプレッサーの試験条件の設定は、より簡潔で便利です。 Lxの関連パラメータについては、6〜7の異なるサブページを入力する必要があります。
これで、1つのページで複数のパラメーターを切り替えることができ、Lxの関連するすべてのパラメーターを1つのテーブルに設定できます。
上の写真で使用していたレンジ設定機能を解除し、記事の写真の直並列相当モードに変更してください。

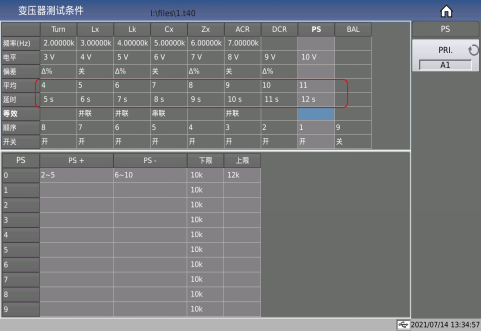

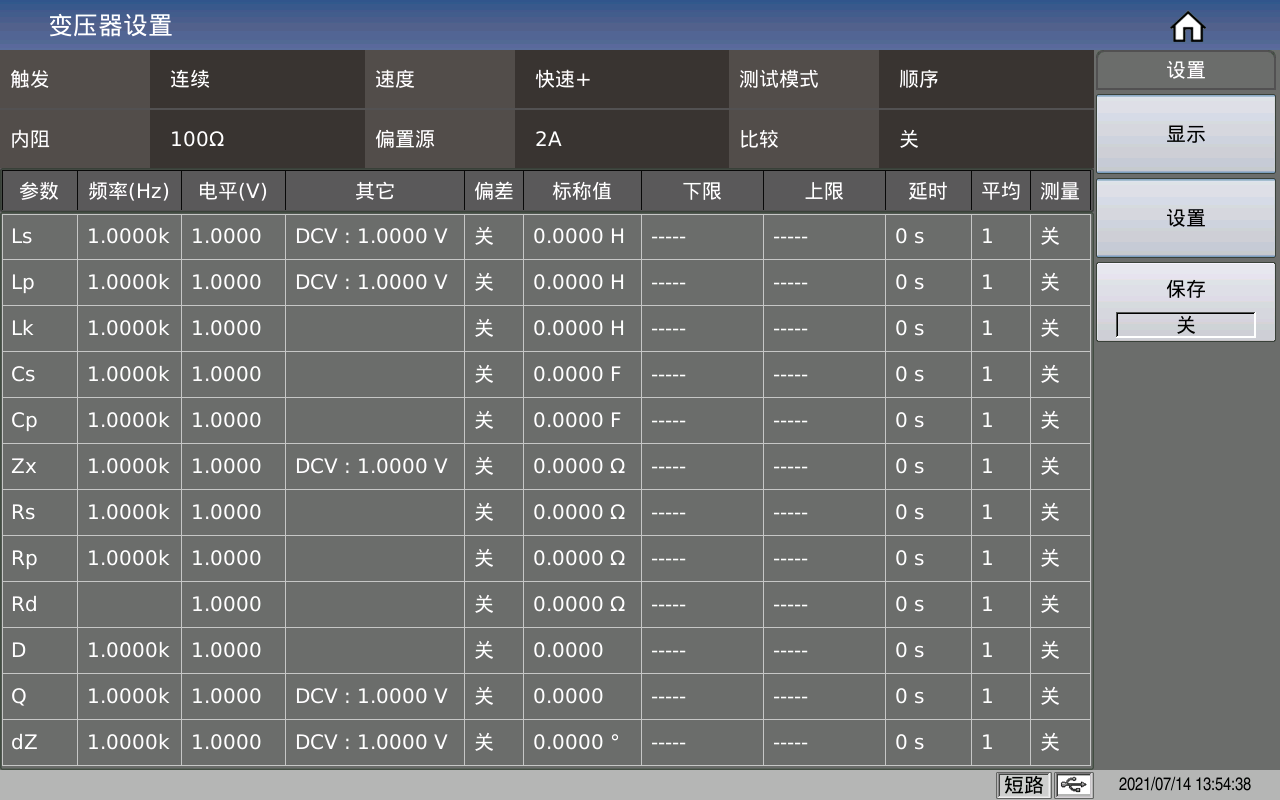

8. 変圧器スキャン：各スキャンパラメーターを平均化および遅延して、他のパラメーターのテスト速度に影響を与えることなく安定性を高めることができます。
PSのプラス端子とマイナス端子の両方を12ピンに入力でき、選択したパラメーターの背景色は他のパラメーターとは異なります。

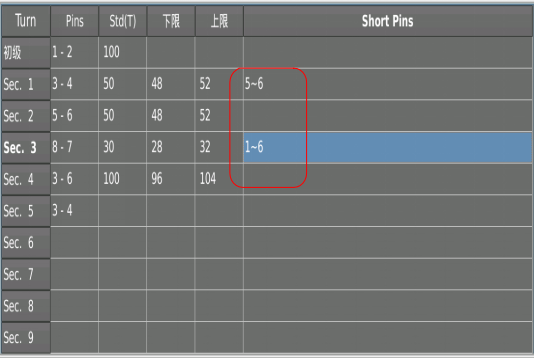

9. 変圧器のスキャン：1、2、3、4、5、6の代わりに1〜6をマルチピンで使用します。表示ページを簡素化し、入力効率を向上させます。
10. 変圧器スキャン：各パラメーターには、より柔軟な独自の直列および並列ピン設定があります。

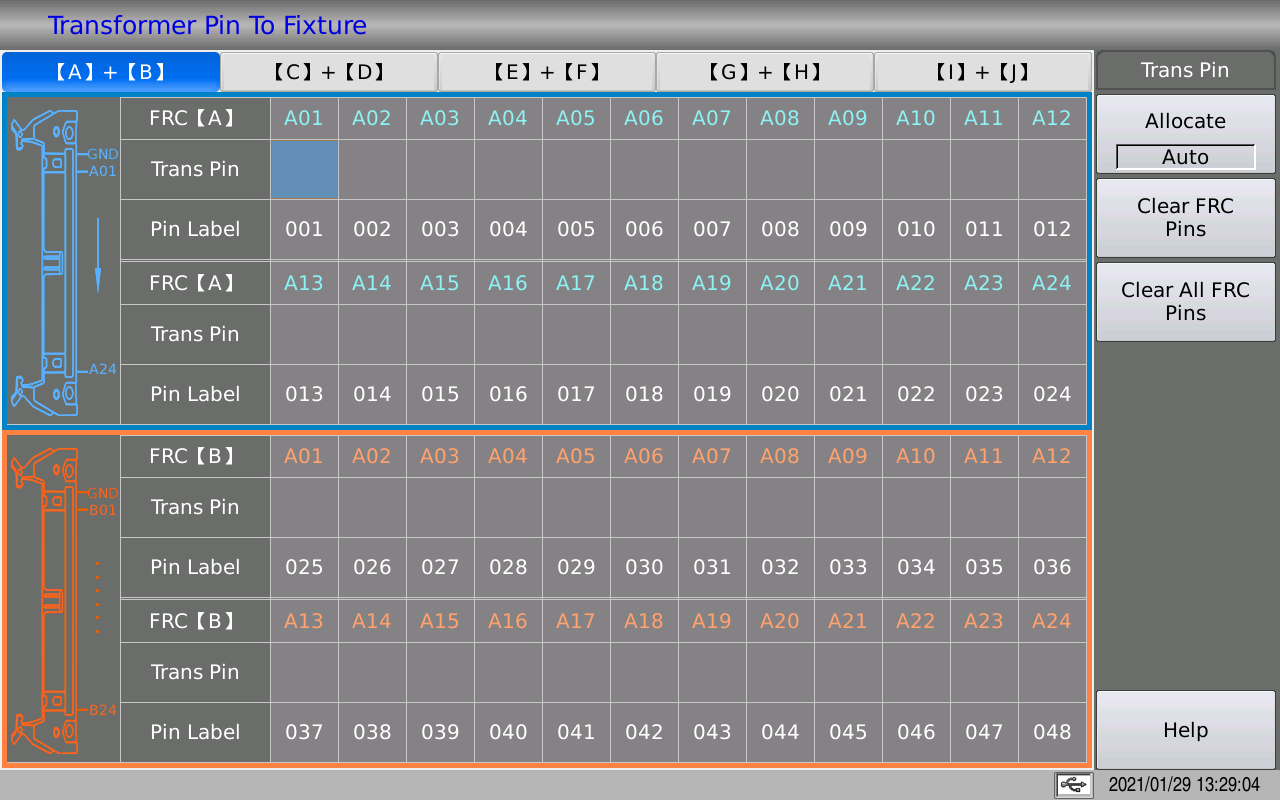

11. ピン関連ページ
ソフトウェア設計者による集合的な議論の後、設計目標が提案され、Cui Xiangの支援を受けて、最終結果がすぐに確認され、設計速度が加速しました。
インターフェイスは、画像、色、境界線などの要素を追加し、ピン設定とテストホーン間の相関関係を改善します。 ユーザーはあまり説明することなく一目でそれを見ることができ、ページを見たときに操作します。

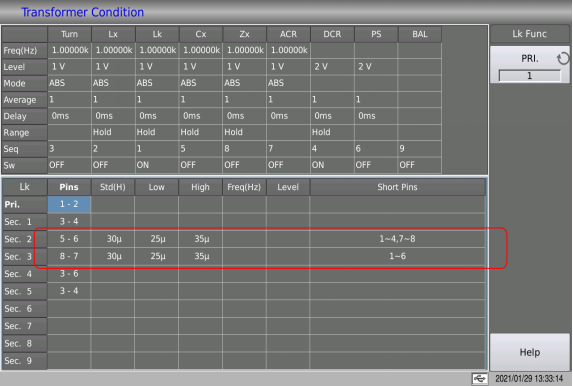

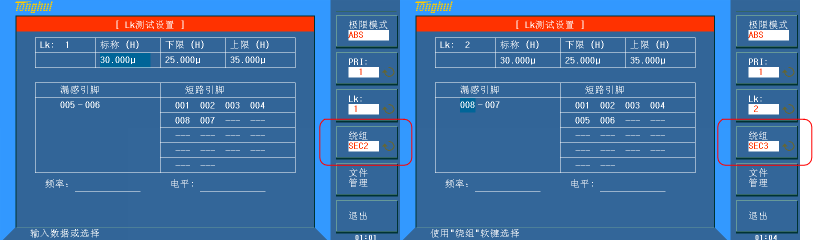

12. Lk設定は、入力漏れインダクタンスピンを保存し、対応するピンに公称値を直接入力し、上限と下限で十分です。

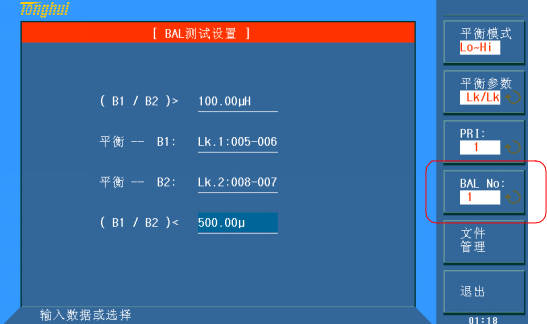

13. バランススイープが5点から10点に変更され、モードが絶対値スイッチに変更されます。 このスイッチによると、数式の最終結果が正であるかどうかを比較します。

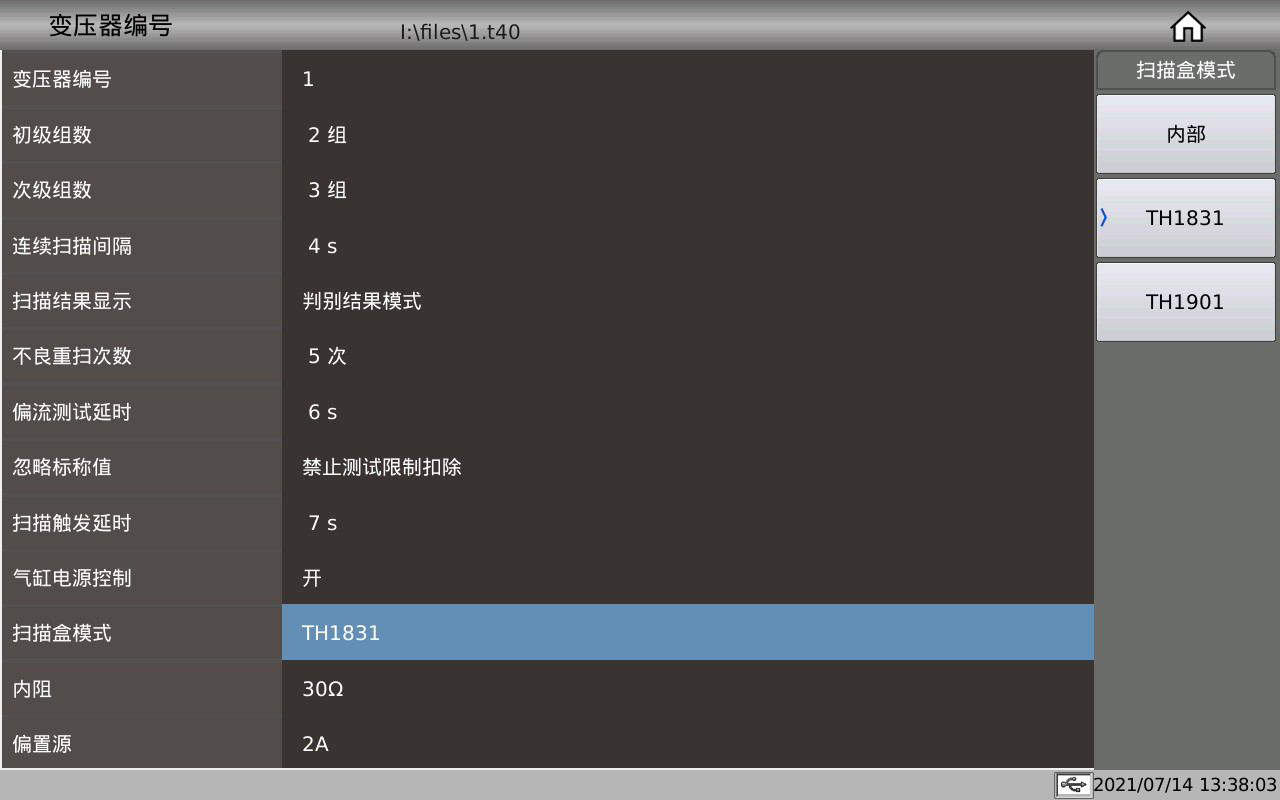

14. 変圧器番号インターフェースの新機能AスキャンボックスモードB内部抵抗Cバイアスソース。

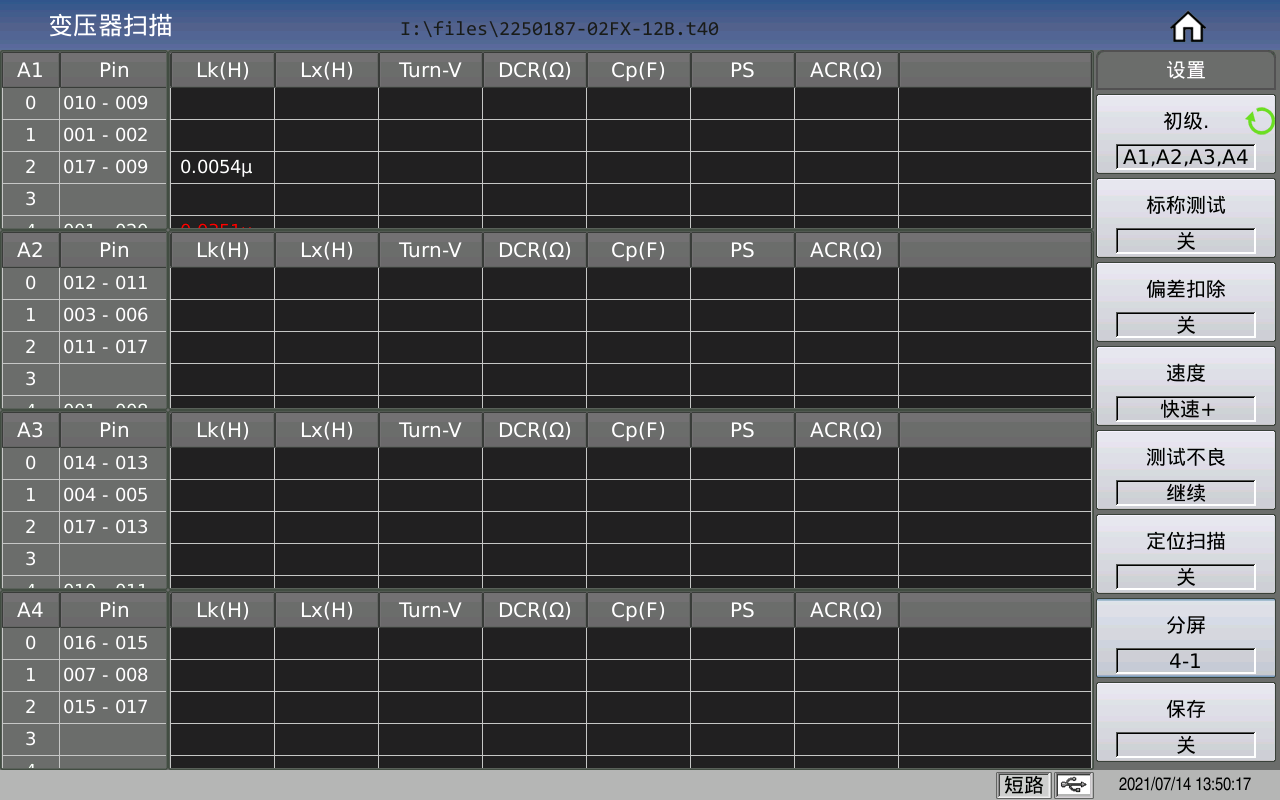

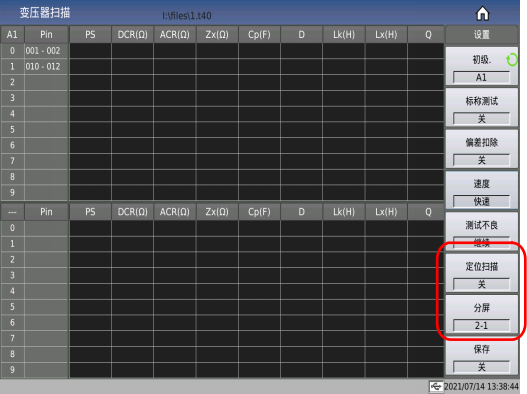

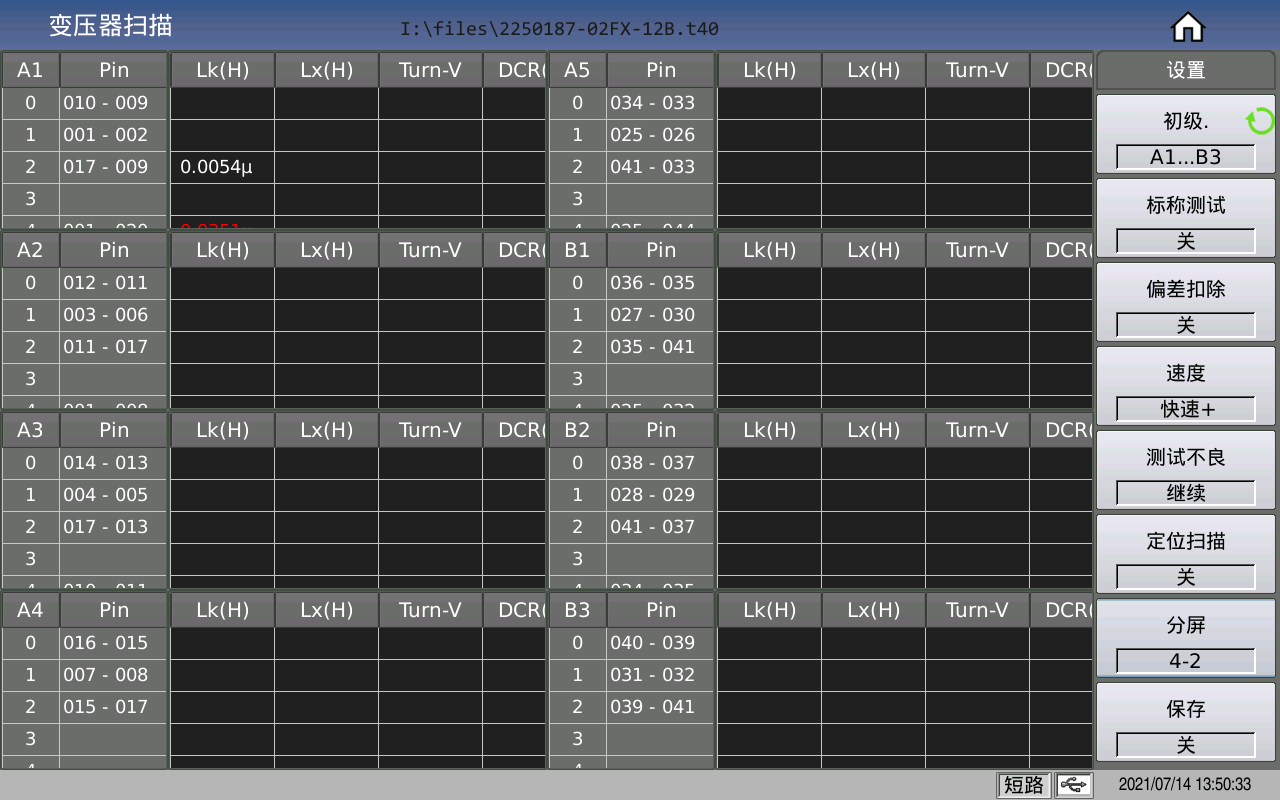

15. トランススキャンインターフェースは、ポジショニングスキャン機能と分割画面機能を直接使用できます。

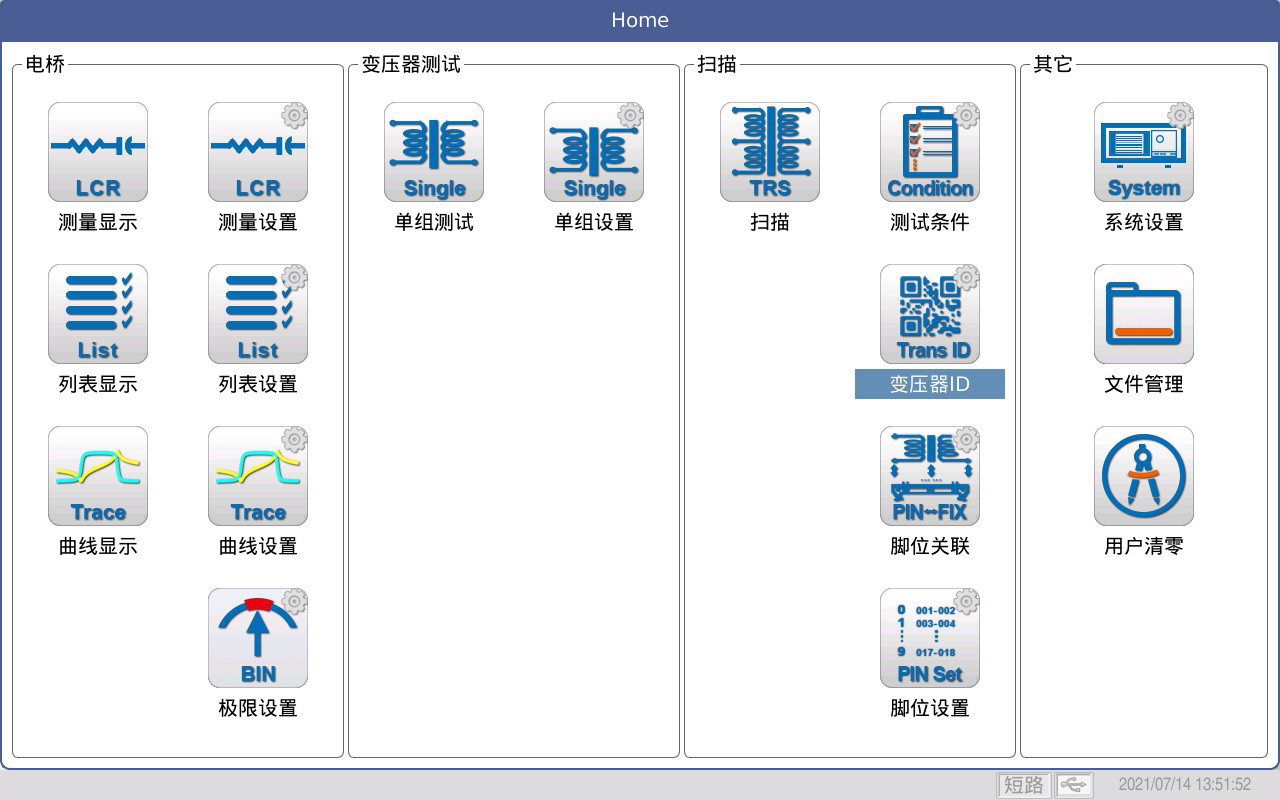

16. ホームボタンを押すと、すべてのインターフェイスエントリが表示されます。
17. 変圧器の単一グループテスト機能。
キャパシタンスメーター, LCRメーターなどTonghui社製品全般を
取り扱っています。ぜひお問い合わせください。
