光波コンポーネントアナライザー（LCA）6433シリーズ ラインアップ
_lineup.jpg)
製品概要

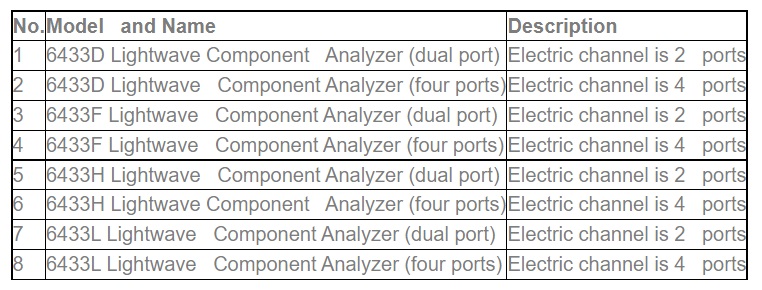

6433シリーズ光波コンポーネントアナライザの製品モデルは6433D（10MHz〜20GHz）、6433F（10MHz〜43.5GHz）、6433H（10MHz〜50GHz）、6433L（10MHz〜67GHz）の4つで、2ポートと4ポートモデル。光波コンポーネントアナライザは 、主に高速広帯域電気光学デバイス（電気光学変調器、直接調整レーザー、TOSA）、光電子デバイス（PD、PIN、APD、ROSA）、光デバイス（光減衰器、EDFA）、周波数応答パラメータテストで使用されます。 これは、光チップ、光デバイス、光トランシーバーコンポーネント、オプトエレクトロニクス機器、および光通信システムの科学的研究、製造、および測定プロセスにおける効率的なテスト機器です。
主な特徴
統合された多機能テストウィザード
6433シリーズ光波コンポーネントアナライザには、電気-電気、電気-光学、光-電気、光-光学の4つの測定モードがあります。機能モードは任意に切り替えることができ、現在最も一般的なデバイスのSパラメータ、インピーダンス、時間領域、およびその他のパラメータの測定要件を満たすことができます。統合されたパラメータ設定は、ユーザーが光波パラメータ、光路埋め込み解除パラメータ、無線周波数埋め込み解除パラメータ、およびワンキーテストの設定をすばやく完了するのに便利です。
図1 機能測定インターフェース
ワンクリック高速周波数掃引テスト
6433シリーズLightwaveComponent Analyzerは、マイクロ波モジュールとライトウェーブの統合設計スキームを採用しています モジュールを使用して高精度のオプトエレクトロニクスネットワークエラーモデルを構築し、コアキャリブレーションアルゴリズムを使用して、E / O、O / E、およびO / Oデバイスのワンキーブロードバンド高速スイープテストを実現します。電気光学変調器や直接変調レーザーなどの電気光学デバイスのS11およびS21パラメータテストの場合、マルチウィンドウディスプレイは、次のような光デバイスの場合、テストオブジェクトの各周波数ポイントの反射および透過特性をすばやく取得できます。光検出器、ROSA、TIA統合コンポーネントなど。S22およびS21パラメータテストでは、カーソル機能を使用して3dB帯域幅をすばやく分析し、デバイスの周波数応答特性を評価できます。ファイバフィルタなどの光デバイスのS21パラメータテストでは、損失、平坦度、その他の指標の測定を迅速に行うことができます。

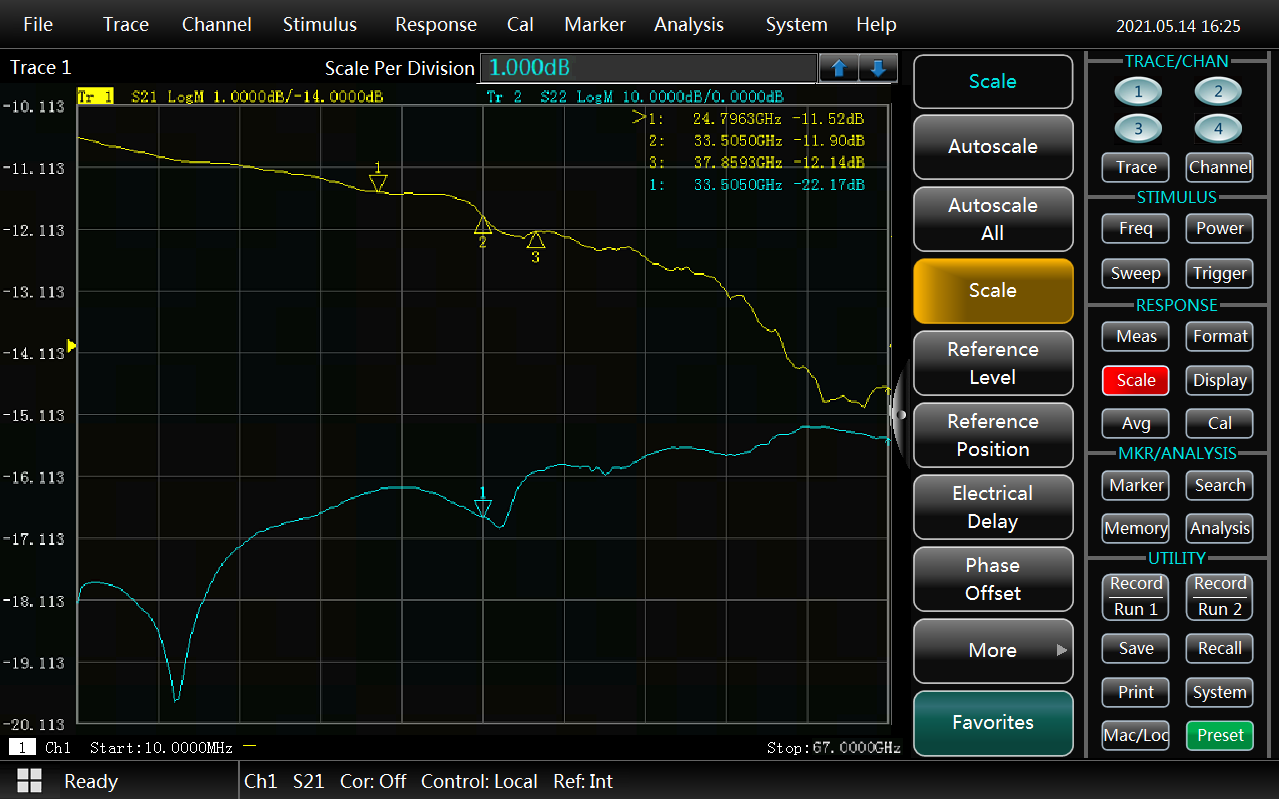

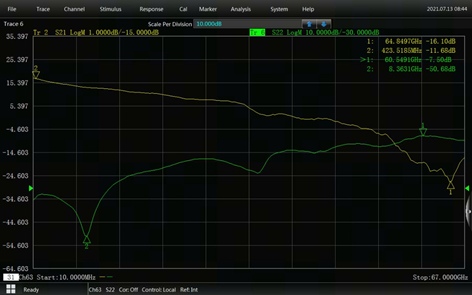

図2 デバイスS21およびS22のパラメータ測定

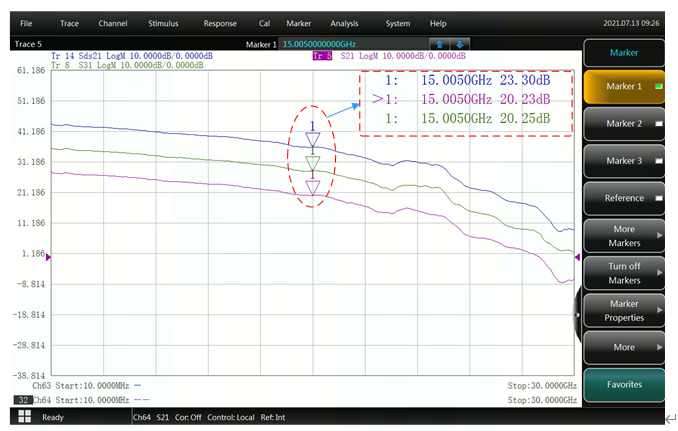

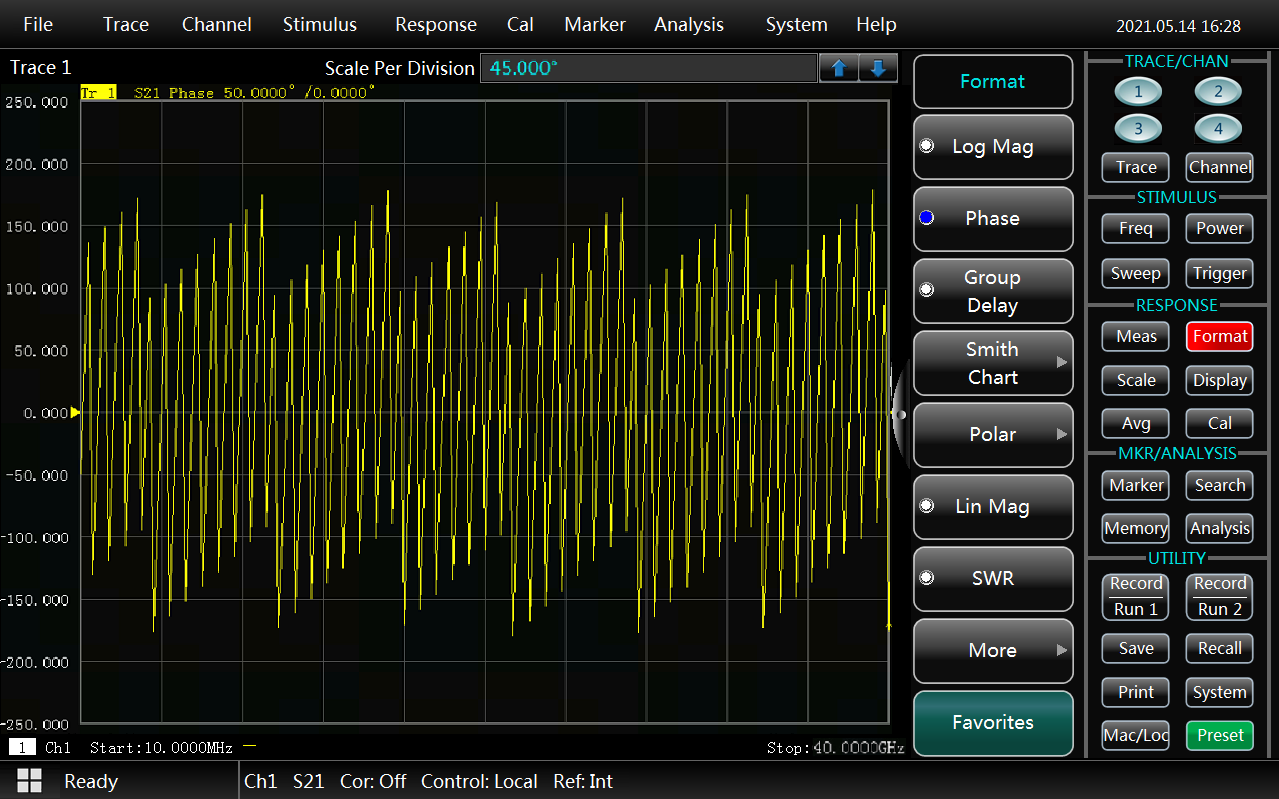

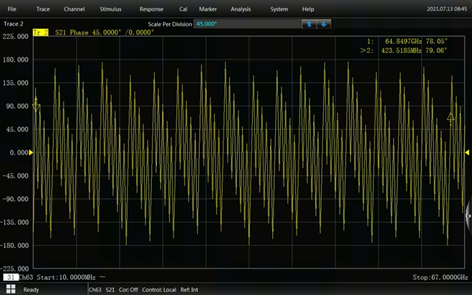

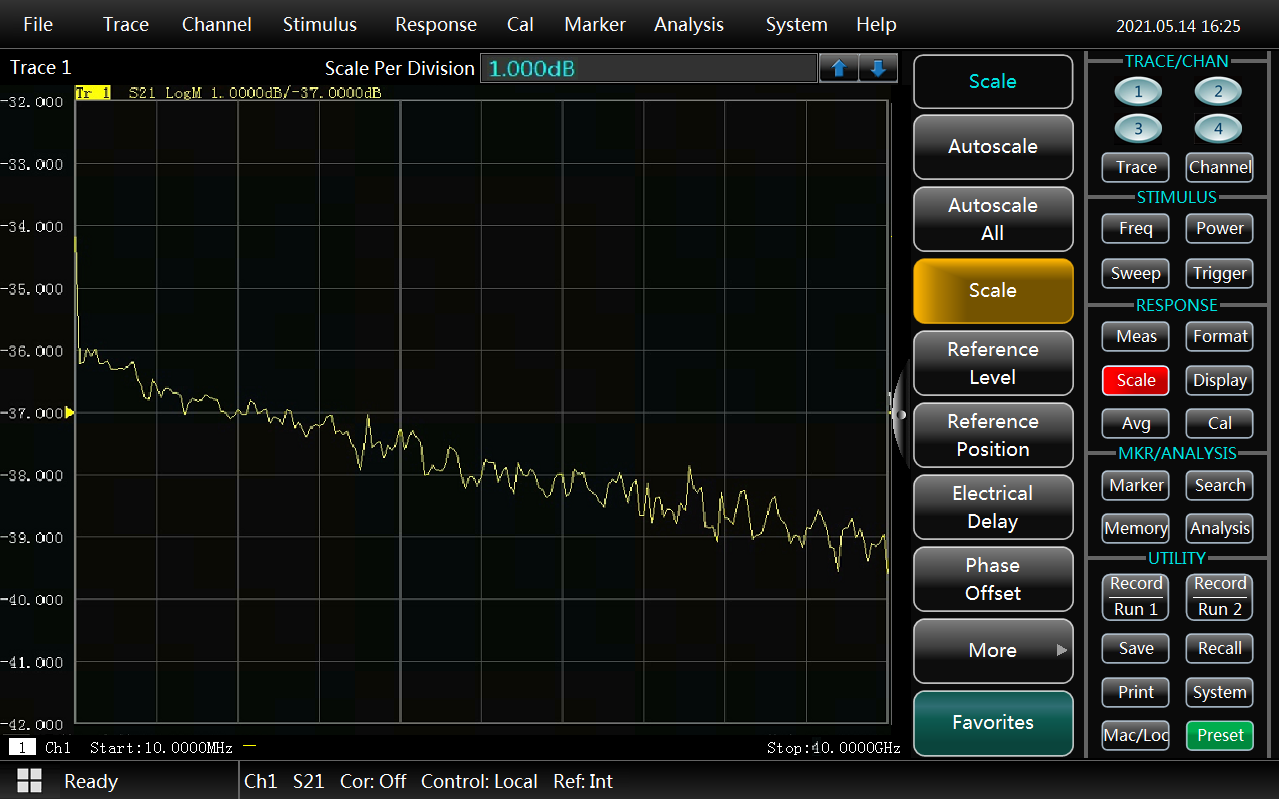

図3 デバイス位相測定
バランスの取れたデバイステスト
6433シリーズ光波コンポーネントアナライザは、4ポートモデルを装備して、差動ゲインおよびコモンモード除去パラメータのバランス型光トランスミッタまたは光レシーバのテスト要件を達成できます。これは、マルチポートパラメータの測定機会により適しています。現在および将来の高速光ファイバ通信分野。

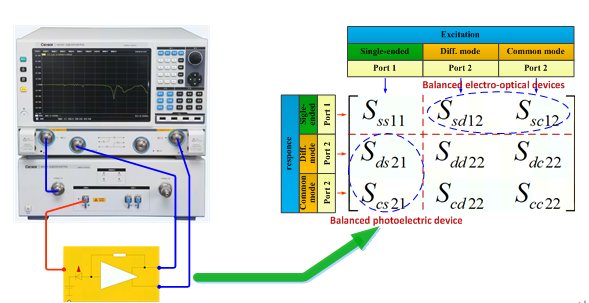

図4 平衡ROSAデバイス接続と混合Sパラメータ
図5 バランスROSA測定
柔軟な校正方法と校正キット
6433シリーズ光波コンポーネントアナライザは、ガイド付きキャリブレーション、ガイドなしキャリブレーション、電気的キャリブレーションなどの複数のキャリブレーションタイプを提供します。 同軸メカニカルキャリブレーションコンポーネントや電子キャリブレーションコンポーネントなどのさまざまなキャリブレーションコンポーネントは、さまざまなインターフェイスタイプのデバイスのテストを容易にするために、実際のテストニーズに応じて選択できます。

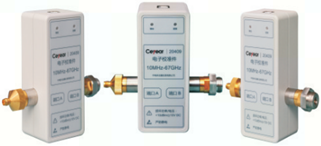

図6 メカニカルキャリブレーションキットとE-cal
マルチウィンドウの表示と分析
6433シリーズ光波コンポーネントアナライザは、最大64の測定チャネルと32の測定ウィンドウをサポートします。 各ウィンドウは同時に最大16のテストトレースを表示でき、結果のマルチウィンドウおよびマルチフォーマット表示を実現できます。 高解像度のマルチタッチ静電容量式スクリーンは、さまざまな入力および選択操作を迅速に実現し、高速かつ効率的で、ユーザーがデータを迅速に分析するのに便利であり、ユーザーに新しい光波コンポーネントアナライザーエクスペリエンスを提供します。

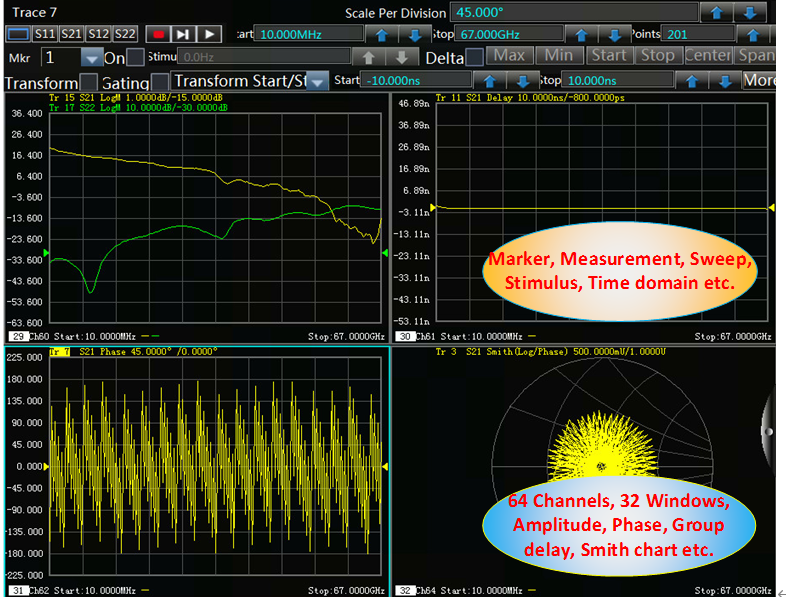

図7 マルチウィンドウ表示と分析測定
広いダイナミックレンジと低いトレースノイズ
6433シリーズ光波コンポーネントアナライザは、高精度でフラットな応答のコアコンポーネントを使用し、異なる中間周波数帯域幅と平均を設定することで、より広い動的測定範囲とより小さなトレースノイズを取得する混合受信の設計コンセプトを採用しています。 このコンセプトは、広いダイナミックレンジと高精度に対するユーザーのテスト要件を満たすために、測定結果の詳細を取得できます。

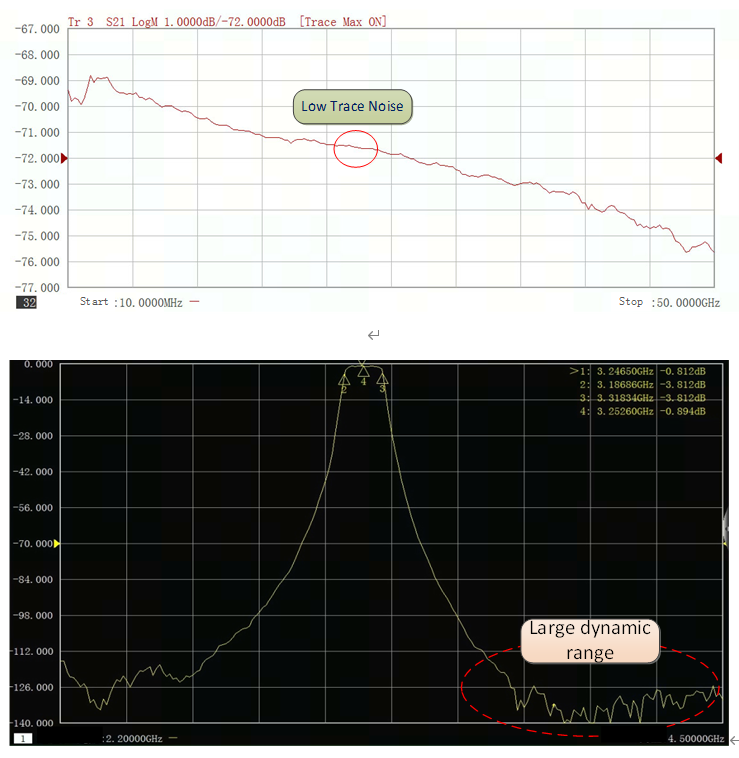

図8 トレースノイズとダイナミックレンジ測定
自動固定具の取り外し

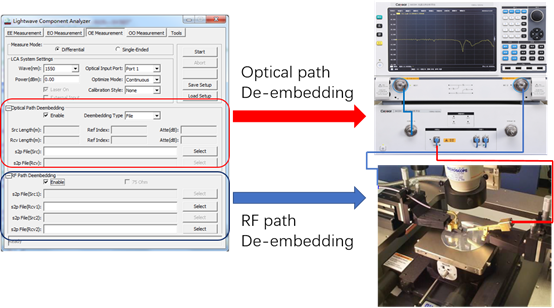

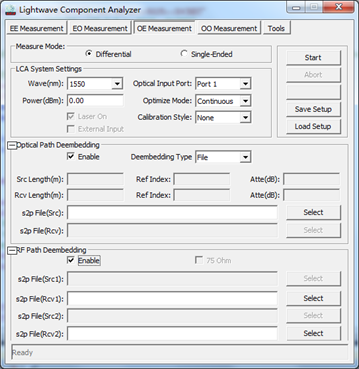

6433シリーズ光波コンポーネントアナライザは、光ディエンベディングおよび無線周波数デエンベディングにより、テストリンクに接続されているフィクスチャを自動的に削除できます。 電気器具または光器具がテストリンクに導入されると、ユーザーは無線周波数の埋め込み解除と光路の埋め込み解除の有効状態を選択し、器具パラメータファイルをインポートし、器具データを自動的に削除して測定精度を向上させることができます。 特に、チップテストに必要なプローブエラーを取り除くと、測定がより柔軟になり、さまざまな場面でのユーザーの測定ニーズに対応します。
図9 ウェーハ上測定プロセス
多機能ツールボックス
6433シリーズ光波コンポーネントアナライザには、入力光パワーをリアルタイムで監視できる大ダイナミックレンジ光パワーメータが組み込まれています。 高度な設定により、光送信機モジュールを偏光維持レーザー光源出力モード（CW）モードに設定でき、消光比は20dBを超えます。 MZ LiNiO3変調器は、必要な偏光維持光源を提供します。 テストは1310nm / 1550nmに限定されず、1260nmから1630nmまでの外部光源入力もサポートし、より広い通信波長をカバーし、CWDMおよびDWDMシステムのコアコンポーネントの測定要件を満たします。

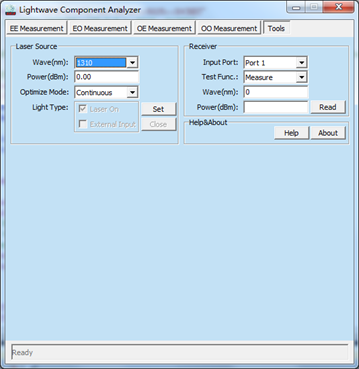

図10 多機能ツールボックス
代表的なアプリケーション
高速光電子検出器、直接変調レーザーデバイス、電気光学変調器の振幅周波数、位相周波数応答特性テスト。
電気光学デバイスの特性分析
電気光学変調器や直接変調レーザーデバイスなどの電気光学デバイスのS11パラメーターおよびS21パラメーターテスト。ユーザーは、マルチウィンドウ比較分析を通じて、さまざまな周波数ポイントでのテストオブジェクトの反射および透過特性をすばやく取得できます。
光電子デバイスの周波数応答特性テスト
光電子検出器などの光電子デバイスの10MHz〜67GHz周波数応答テストを実現します。 高速3dB帯域幅分析と正確な周波数応答テストは、R＆D、製品ラインなどのテスト要件を満たすことができます。
位相周波数応答特性分析
この製品は、強力な位相周波数応答特性測定機能を備えており、オプトエレクトロニクスデバイスの位相および群遅延などのパラメータを迅速に分析します。
★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。
