5G基地局テスト用のマルチチャネル並列分析システムであり、3GPP TS 38.104V15.4.0標準をサポートする5G基地局トランシーバーテストで高性能を提供
高度なマルチチャネルRFトランシーバモジュールと高速ベースバンド処理ホストを統合し、広い周波数帯域幅、広い変調帯域幅、複数のチャネル、および柔軟な構成を提供します。これにより、広い帯域幅、マルチ-チャネル、およびフレーム構造などの重要な技術的問題を完全に処理できます。
ウェーブクレスト株式会社 基地局マルチチャネルテストセット 5G 400MHz～6GHz Ceyear社 (5252D)
基地局マルチチャネルテストセット 5G 400MHz～6GHz Ceyear社の特長
製品概要
Ceyear 5252D 5Gマルチチャネルテストセットは、5G基地局テスト用のマルチチャネル並列分析システムであり、3GPP TS 38.104V15.4.0標準をサポートする5G基地局トランシーバーテストで高性能を提供します。 5252Dは、4G（LTE）、3G（WCDMA）、2G（GSM）基地局とも互換性があります。 5252Dは、高度なマルチチャネルRFトランシーバモジュールと高速ベースバンド処理ホストを統合し、広い周波数帯域幅、広い変調帯域幅、複数のチャネル、および柔軟な構成を提供します。これにより、広い帯域幅、マルチ-チャネル、およびフレーム構造などの重要な技術的問題を完全に処理できます。 5252D 5Gマルチチャネルテストセットの保証された製品仕様を表すには、EVM、OBW、ACLR、時間領域、周波数領域、感度などが含まれます。これにより、大規模アレイアンテナ基地局テスト、トランシーバーRFパフォーマンステスト、基地局の生産、BASESTATIONの最適化などのフルステージ機能が可能になります。さらに、5252Dは、最先端の5G通信技術の検証のための洞察を提供します。 機能と特徴
●並列テスト：マルチチャネル並列テストは、テスト効率を向上させてテスト時間を解放します。●マルチドメイン分析：周波数ドメイン、時間ドメイン、および変調ドメインでの同時分析機能を提供し、包括的な信号分析結果を実現します。●テストモデル：ユーザーの便宜のために3GPP TS38.141によって起動されたテストモデルのワンボタンテストをサポートします。●200 MHz RF帯域幅、分析帯域幅は5/10/15/20/25/30/40/50/60/70/80/90/100 / 200MHzをカバーします。●柔軟で大規模なMIMO構成：単一のRFトランシーバーモジュールでサポートされる4チャネル、カスケードを介して最大64チャネルを実現できます。●ベースバンドビッグデータ光ポート伝送：IQベースバンドデータリアルタイムストレージ、IQベースバンドデータリアルタイムフィリング。●制御コマンドの柔軟な構成：複数のパラメーターを構成して、1つのインターフェースで並行して配信できます。特定のテストシナリオに応じて、柔軟なインターフェイススイッチングを利用できます。●ブロック図のフラットメニューを備えた信頼性の高いタッチスクリーンにより、簡単で直感的な操作が保証されます。 代表的なアプリケーション
5252D 5Gマルチチャネルテストセットは、R＆D、生産、建設、ネットワーク計画、および最適化中の5G BASESTATION信号分析およびトラブルシューティングの合理化プロセスに参加するのに適しています。 さまざまな汎用モジュールにより、ユーザーは周波数ドメイン、時間ドメイン、復調ドメイン、ACLR、OBW、電力、周波数オフセット、感度などの分析を実行できます。RF帯域帯域幅は200 MHz以上であり、現在の5Gシステムの帯域幅要件を満たしています。 柔軟な設定メニュー
5252D 5Gマルチチャネルテストセットのユーザーフレンドリーなインターフェイスとフラットメニュー構造により、機能へのアクセス、構成、およびクイックガイドの操作が非常に簡単になります。 1つのウィンドウにさまざまなパラメータを設定できるため、設定フローが大幅に高速化されます。
5G NR基地局の標準信号パラメータ設定 感度テスト
5252D 5Gマルチチャネルテストセットには、マルチチャネル同時送信機能があります。 ユーザーは、基地局の受信機感度テストを実行するための標準アップリンク（UL）信号を送信できます。.png)
アップリンク信号伝送構成インターフェース 時間領域、周波数領域、変調領域の分析
5252D 5Gマルチチャネルテストセットにはマルチドメイン同時分析機能があり、ユーザーは周波数ドメイン分析、時間ドメイン分析、および復調ドメイン分析の結果を同時に表示できます。
周波数領域、時間領域、および変調領域の分析インターフェース 3GPPテストモデルをサポート
5252D 5Gマルチチャネルテストセットは、3GPPで定義されたEVM、OBW、ACLRなどのワンボタン分析をサポートします。
5G NR基地局信号のOBWテスト（100 MHz BW）
5G NR基地局信号（100 MHz BW）のACLRテスト
5G NR基地局信号（100 MHz BW）のチャネル電力テスト
5G NR基地局信号（100 MHz BW）のマルチチャネルテスト 最適化されたユーザーインタラクション
5252D 5Gマルチチャネルテストセットは、インスピレーションとアクションの間のリンクを構築します。 直感的な構成、測定、および分析は、ユーザーにオプションの機能ブランチを提供することにより、ディスプレイの構造化されたテストフローを介して実現できます。
タッチスクリーンの構造化された測定フローチャート コネクタとインターフェース
5252D 5Gマルチチャネルテストセットは、LAN（ローカルエリアネットワーク）ポート、USBポート、およびその他のコネクタ/インターフェイスを提供して、運用の境界を調査します。 リモートコントロールとSCPIプログラミングがサポートされています。 所有コストが低く、高度に統合された機器
高精度のテストおよび検証プラットフォームとして、5252D 5Gマルチチャネルテストセットは複数の受信機および送信機モジュールを統合し、業界をリードする測定および検証パフォーマンスを最小の全体コストで提供します。 ★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。
製品概要
Ceyear 5252D 5Gマルチチャネルテストセットは、5G基地局テスト用のマルチチャネル並列分析システムであり、3GPP TS 38.104V15.4.0標準をサポートする5G基地局トランシーバーテストで高性能を提供します。 5252Dは、4G（LTE）、3G（WCDMA）、2G（GSM）基地局とも互換性があります。 5252Dは、高度なマルチチャネルRFトランシーバモジュールと高速ベースバンド処理ホストを統合し、広い周波数帯域幅、広い変調帯域幅、複数のチャネル、および柔軟な構成を提供します。これにより、広い帯域幅、マルチ-チャネル、およびフレーム構造などの重要な技術的問題を完全に処理できます。
5252D 5Gマルチチャネルテストセットの保証された製品仕様を表すには、EVM、OBW、ACLR、時間領域、周波数領域、感度などが含まれます。これにより、大規模アレイアンテナ基地局テスト、トランシーバーRFパフォーマンステスト、基地局の生産、BASESTATIONの最適化などのフルステージ機能が可能になります。さらに、5252Dは、最先端の5G通信技術の検証のための洞察を提供します。
機能と特徴
●並列テスト：マルチチャネル並列テストは、テスト効率を向上させてテスト時間を解放します。
●マルチドメイン分析：周波数ドメイン、時間ドメイン、および変調ドメインでの同時分析機能を提供し、包括的な信号分析結果を実現します。
●テストモデル：ユーザーの便宜のために3GPP TS38.141によって起動されたテストモデルのワンボタンテストをサポートします。
●200 MHz RF帯域幅、分析帯域幅は5/10/15/20/25/30/40/50/60/70/80/90/100 / 200MHzをカバーします。
●柔軟で大規模なMIMO構成：単一のRFトランシーバーモジュールでサポートされる4チャネル、カスケードを介して最大64チャネルを実現できます。
●ベースバンドビッグデータ光ポート伝送：IQベースバンドデータリアルタイムストレージ、IQベースバンドデータリアルタイムフィリング。
●制御コマンドの柔軟な構成：複数のパラメーターを構成して、1つのインターフェースで並行して配信できます。特定のテストシナリオに応じて、柔軟なインターフェイススイッチングを利用できます。
●ブロック図のフラットメニューを備えた信頼性の高いタッチスクリーンにより、簡単で直感的な操作が保証されます。
代表的なアプリケーション
5252D 5Gマルチチャネルテストセットは、R＆D、生産、建設、ネットワーク計画、および最適化中の5G BASESTATION信号分析およびトラブルシューティングの合理化プロセスに参加するのに適しています。 さまざまな汎用モジュールにより、ユーザーは周波数ドメイン、時間ドメイン、復調ドメイン、ACLR、OBW、電力、周波数オフセット、感度などの分析を実行できます。RF帯域帯域幅は200 MHz以上であり、現在の5Gシステムの帯域幅要件を満たしています。
柔軟な設定メニュー
5252D 5Gマルチチャネルテストセットのユーザーフレンドリーなインターフェイスとフラットメニュー構造により、機能へのアクセス、構成、およびクイックガイドの操作が非常に簡単になります。 1つのウィンドウにさまざまなパラメータを設定できるため、設定フローが大幅に高速化されます。

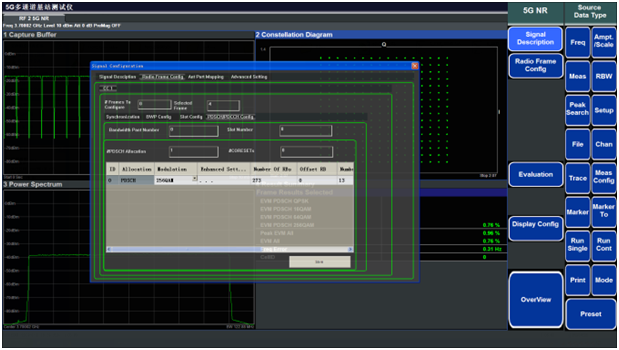

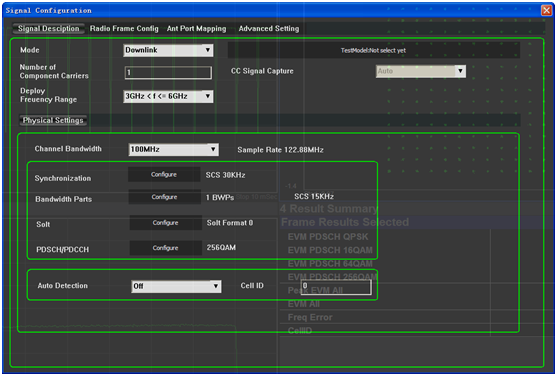

5G NR基地局の標準信号パラメータ設定
感度テスト
5252D 5Gマルチチャネルテストセットには、マルチチャネル同時送信機能があります。 ユーザーは、基地局の受信機感度テストを実行するための標準アップリンク（UL）信号を送信できます。

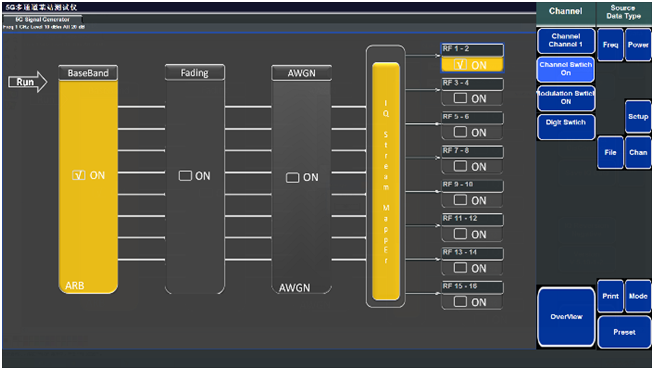

アップリンク信号伝送構成インターフェース
時間領域、周波数領域、変調領域の分析
5252D 5Gマルチチャネルテストセットにはマルチドメイン同時分析機能があり、ユーザーは周波数ドメイン分析、時間ドメイン分析、および復調ドメイン分析の結果を同時に表示できます。

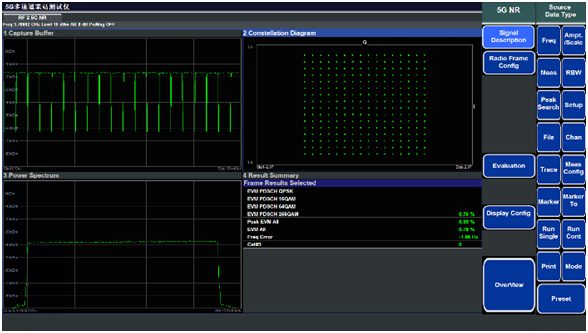

周波数領域、時間領域、および変調領域の分析インターフェース
3GPPテストモデルをサポート
5252D 5Gマルチチャネルテストセットは、3GPPで定義されたEVM、OBW、ACLRなどのワンボタン分析をサポートします。

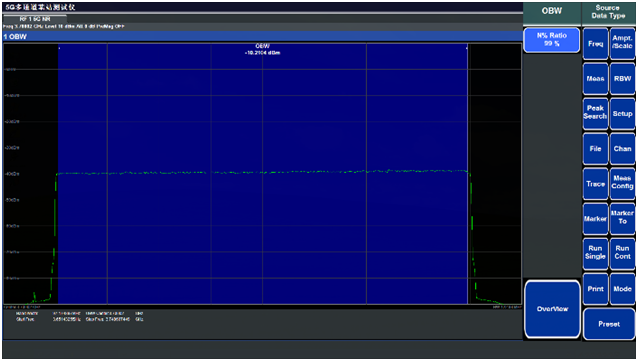

5G NR基地局信号のOBWテスト（100 MHz BW）

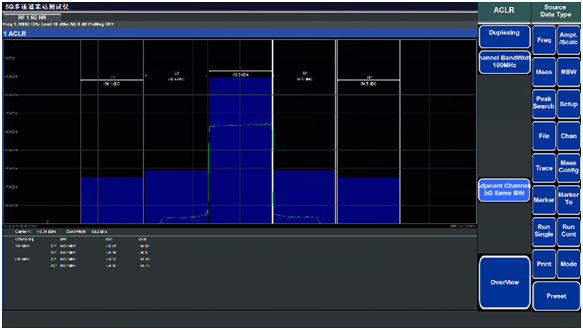

5G NR基地局信号（100 MHz BW）のACLRテスト

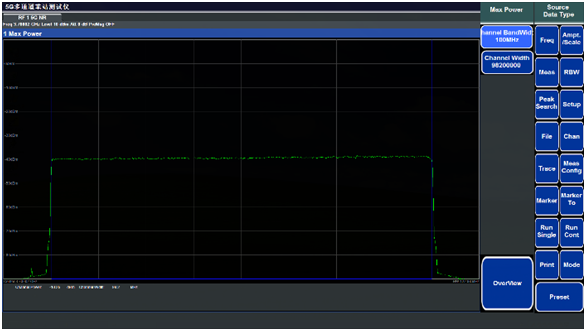

5G NR基地局信号（100 MHz BW）のチャネル電力テスト

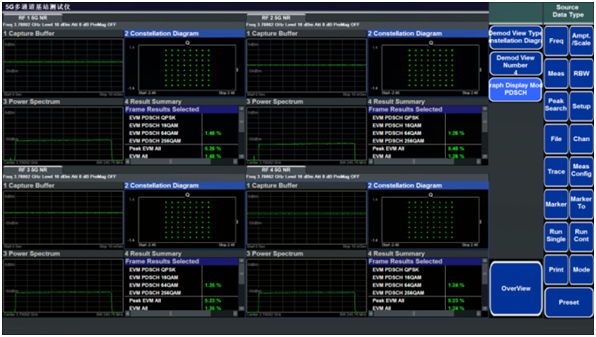

5G NR基地局信号（100 MHz BW）のマルチチャネルテスト
最適化されたユーザーインタラクション
5252D 5Gマルチチャネルテストセットは、インスピレーションとアクションの間のリンクを構築します。 直感的な構成、測定、および分析は、ユーザーにオプションの機能ブランチを提供することにより、ディスプレイの構造化されたテストフローを介して実現できます。
タッチスクリーンの構造化された測定フローチャート
コネクタとインターフェース
5252D 5Gマルチチャネルテストセットは、LAN（ローカルエリアネットワーク）ポート、USBポート、およびその他のコネクタ/インターフェイスを提供して、運用の境界を調査します。 リモートコントロールとSCPIプログラミングがサポートされています。
所有コストが低く、高度に統合された機器
高精度のテストおよび検証プラットフォームとして、5252D 5Gマルチチャネルテストセットは複数の受信機および送信機モジュールを統合し、業界をリードする測定および検証パフォーマンスを最小の全体コストで提供します。
★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。
