5256C 5G通信端末統合テスターは、主に5G端末およびベースバンドチップの分野での研究開発、製造、校正、テスト、認証、保守、および教育に最適
5G信号生成機能、5G信号電力特性、復調特性、スペクトル特性分析機能を備え、5G端末生産ラインの高速テストをサポートし、ダウンリンク5GNR信号を送信して5G端末の受信機テストを実現できます。
ウェーブクレスト株式会社 通信端末統合テスター 5G 70MHz~7.1GHz Ceyear社 (5256C)
通信端末統合テスター 5G 70MHz~7.1GHz Ceyear社の特長
製品概要
5256C 5G通信端末統合テスターは、主に5G端末およびベースバンドチップの分野での研究開発、製造、校正、テスト、認証、保守、および教育に使用されます。 5G信号生成機能、5G信号電力特性、復調特性、スペクトル特性分析機能を備え、5G端末生産ラインの高速テストをサポートし、ダウンリンク5GNR信号を送信して5G端末の受信機テストを実現できます。 また、3GPP TS38 521リリース15バージョン、サブ6GHz、マルチドメイン並列同期テストをサポートし、遠近法の角度と寸法から5G端末信号を分析します。 テスターは、3GPP TS38 521-1プロトコル標準を使用した端末RF適合テストなど、さまざまなオプション構成を通じてさまざまなテスト要件を満たし、ソフトウェアのアップグレードを通じて4G / 3G / 2GおよびWIFI端末RF適合テストをサポートすることもできます。
図1. 5256C5G通信端末統合テスター テスターには、電力制御タイムベースモジュール、送信局部発振器モジュール、送信チャネルモジュール、受信局部発振器モジュール、受信チャネルモジュール、スイッチング電力分割モジュール、ベースバンド処理モジュールなどの機能ユニットが含まれています。外部10MHz基準信号の入出力、送受信同時動作に対応しています。動作周波数範囲は70MHz〜7.1GHzで、最大送受信帯域幅は200MHzです。 このテスターは、5G端末生産テストのコアユニットとして、高さ1Uで、標準のテストキャビネットに設置され、端末テストシステムを形成します。テスターは、COMポートまたはネットワークポートを介して上位コントローラーによって構成および制御できます。テスターは、高水準のRFトランシーバーチャネル、広帯域幅の取得および処理機能、および豊富なテストコンピューティングリソースを備えています。 RFインターフェイスには8つのテストトランシーバーポート（8T8R）があり、最新の5G端末生産ラインのテストニーズを満たすことができます。 仕様
機能と特徴
主な特徴
●5G端末生産ラインの高速非信号テストをサポート●3GPP TS38521-1標準送信機および受信機をカバーするテストケース●ソフトウェアアップグレードを通じて3GPPの4G / 3G / 2GおよびWiFiシリーズバージョンテストもサポートします●GUIグラフィカルインターフェイスとマルチドメイン並列テスト設計●周波数範囲70MHz〜7.1GHz●最大。 入力電力+ 30dBm●200MHzおよび20MHzの分析帯域幅 入力/出力ポート：
● COMポート：1●ネットワークポート：1●TRIG IN：1、SMA、50Ω●TRIG OUT：1、SMA、50Ω● 10MHz IN：1、SMA、50Ω●10MHz OUT：1、SMA、50Ω● RF T / Rポート：8、SMA、50Ω● RF TX AUXポート：1、SMA、50Ω 代表的なアプリケーション
Ceyear 5256Cテスターは、5G規格に従って設計されており、5G端末テストエリアのさまざまなユーザーのテストニーズを満たすことができます。 マルチドメイン並列分析設計では、5G端末信号を複数の観点から分析できるため、テストがより包括的かつ効率的になります。 これは、5G端末の生産ラインの生産、テストと認証、5G端末とベースバンドチップの研究開発テスト、および研究所での5G関連の研究と大学での教育実験に使用できます。
図2. 典型的なアプリケーション
図3. 5G信号品質テスト
図4. 5G端末信号ACLRテスト 代表的な応用分野は次のとおりです。●5Gスマートフォン生産ライン向けの包括的なテスター●5G端末の製造、テスト、認証●5Gデバイスとベースバンドチップの研究開発●機関および大学での5G関連の研究または教育
図5. 5256Cの典型的なアプリケーションシナリオ ★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。
製品概要
5256C 5G通信端末統合テスターは、主に5G端末およびベースバンドチップの分野での研究開発、製造、校正、テスト、認証、保守、および教育に使用されます。 5G信号生成機能、5G信号電力特性、復調特性、スペクトル特性分析機能を備え、5G端末生産ラインの高速テストをサポートし、ダウンリンク5GNR信号を送信して5G端末の受信機テストを実現できます。 また、3GPP TS38 521リリース15バージョン、サブ6GHz、マルチドメイン並列同期テストをサポートし、遠近法の角度と寸法から5G端末信号を分析します。
テスターは、3GPP TS38 521-1プロトコル標準を使用した端末RF適合テストなど、さまざまなオプション構成を通じてさまざまなテスト要件を満たし、ソフトウェアのアップグレードを通じて4G / 3G / 2GおよびWIFI端末RF適合テストをサポートすることもできます。

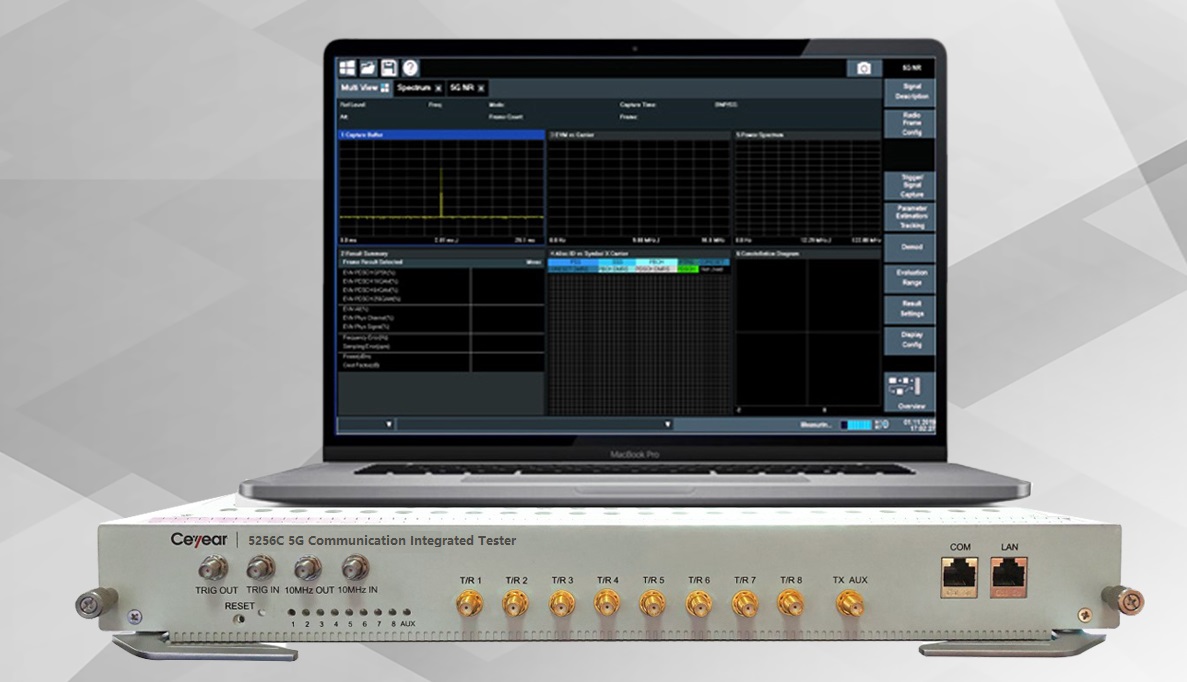

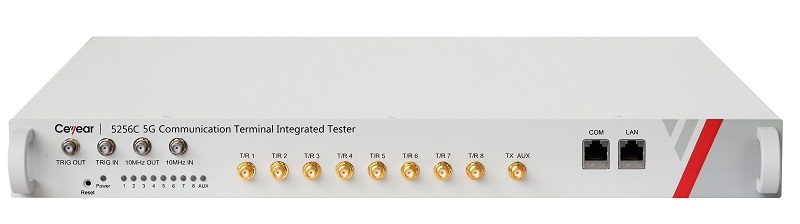

図1. 5256C5G通信端末統合テスター
テスターには、電力制御タイムベースモジュール、送信局部発振器モジュール、送信チャネルモジュール、受信局部発振器モジュール、受信チャネルモジュール、スイッチング電力分割モジュール、ベースバンド処理モジュールなどの機能ユニットが含まれています。外部10MHz基準信号の入出力、送受信同時動作に対応しています。動作周波数範囲は70MHz〜7.1GHzで、最大送受信帯域幅は200MHzです。
このテスターは、5G端末生産テストのコアユニットとして、高さ1Uで、標準のテストキャビネットに設置され、端末テストシステムを形成します。テスターは、COMポートまたはネットワークポートを介して上位コントローラーによって構成および制御できます。テスターは、高水準のRFトランシーバーチャネル、広帯域幅の取得および処理機能、および豊富なテストコンピューティングリソースを備えています。 RFインターフェイスには8つのテストトランシーバーポート（8T8R）があり、最新の5G端末生産ラインのテストニーズを満たすことができます。

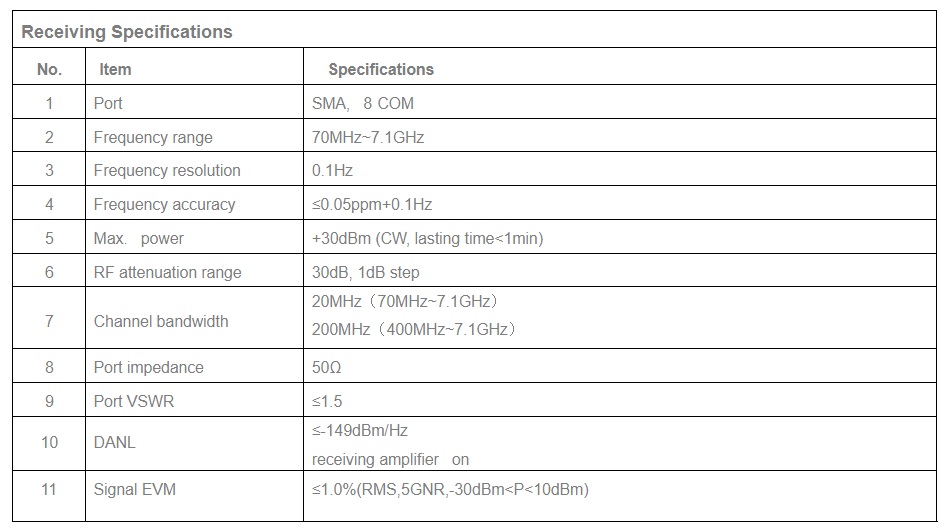

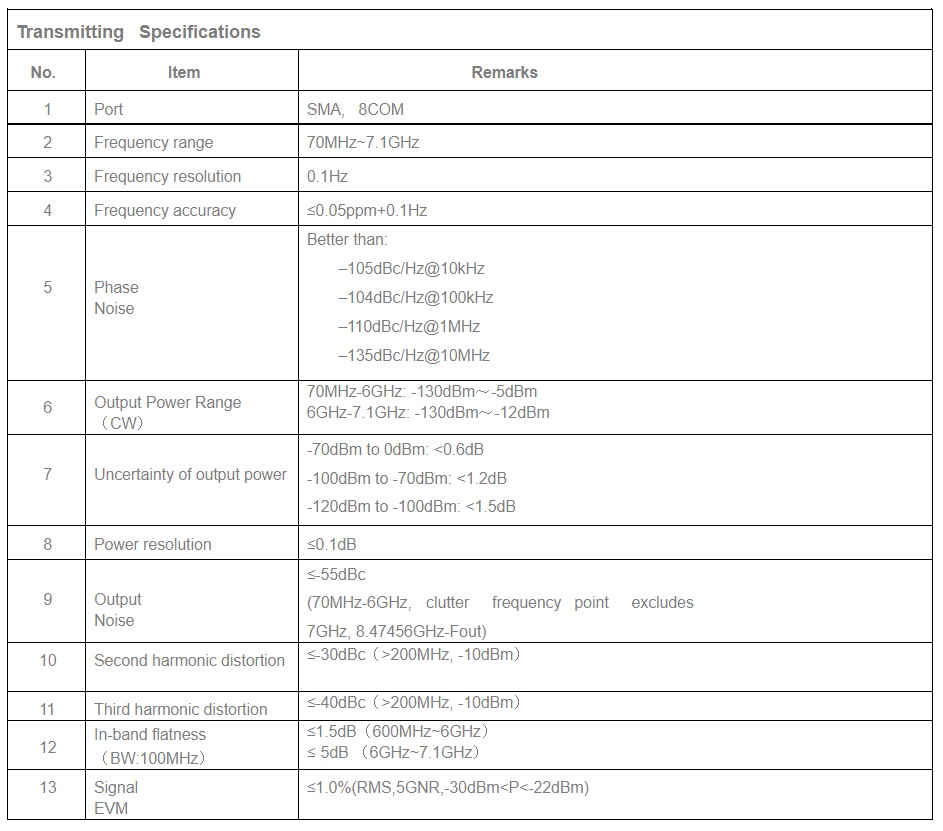

仕様
機能と特徴
主な特徴
●5G端末生産ラインの高速非信号テストをサポート
●3GPP TS38521-1標準送信機および受信機をカバーするテストケース
●ソフトウェアアップグレードを通じて3GPPの4G / 3G / 2GおよびWiFiシリーズバージョンテストもサポートします
●GUIグラフィカルインターフェイスとマルチドメイン並列テスト設計
●周波数範囲70MHz〜7.1GHz
●最大。 入力電力+ 30dBm
●200MHzおよび20MHzの分析帯域幅
入力/出力ポート：
● COMポート：1
●ネットワークポート：1
●TRIG IN：1、SMA、50Ω
●TRIG OUT：1、SMA、50Ω
● 10MHz IN：1、SMA、50Ω
●10MHz OUT：1、SMA、50Ω
● RF T / Rポート：8、SMA、50Ω
● RF TX AUXポート：1、SMA、50Ω
代表的なアプリケーション
Ceyear 5256Cテスターは、5G規格に従って設計されており、5G端末テストエリアのさまざまなユーザーのテストニーズを満たすことができます。 マルチドメイン並列分析設計では、5G端末信号を複数の観点から分析できるため、テストがより包括的かつ効率的になります。 これは、5G端末の生産ラインの生産、テストと認証、5G端末とベースバンドチップの研究開発テスト、および研究所での5G関連の研究と大学での教育実験に使用できます。

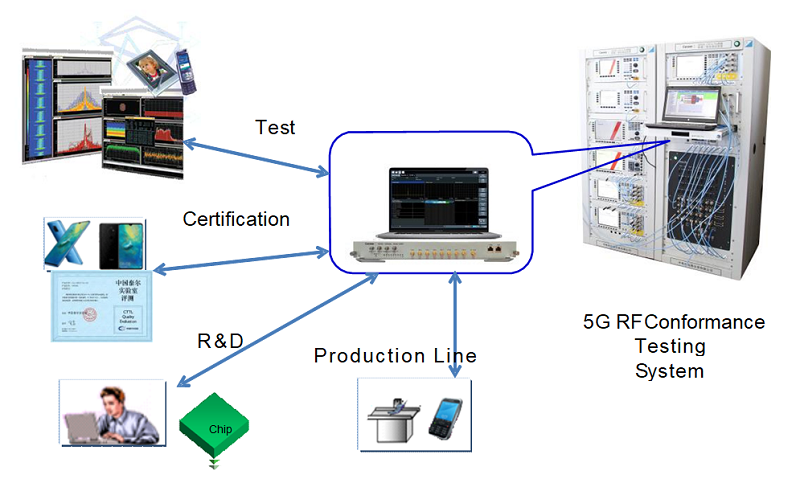

図2. 典型的なアプリケーション

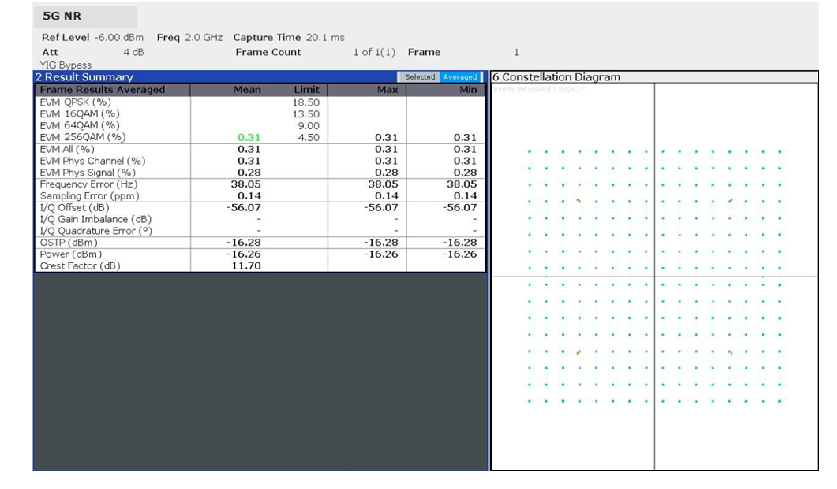

図3. 5G信号品質テスト

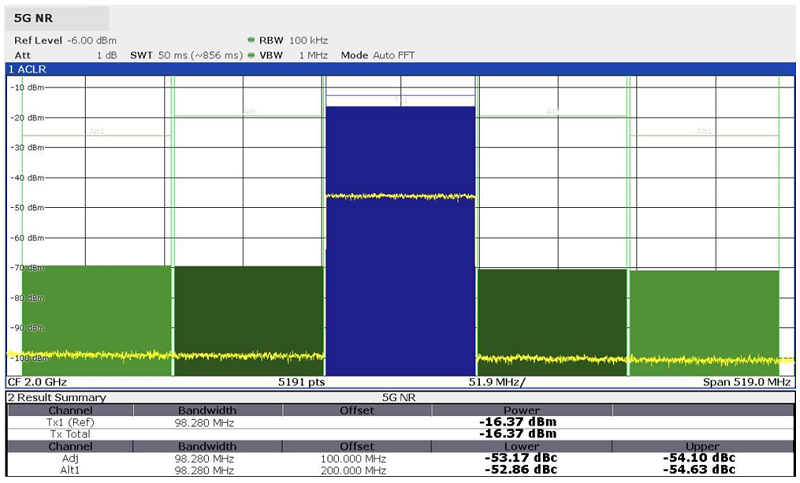

図4. 5G端末信号ACLRテスト
代表的な応用分野は次のとおりです。
●5Gスマートフォン生産ライン向けの包括的なテスター
●5G端末の製造、テスト、認証
●5Gデバイスとベースバンドチップの研究開発
●機関および大学での5G関連の研究または教育
図5. 5256Cの典型的なアプリケーションシナリオ
★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。
