100kHz/30kHz～最大40GHzの周波数範囲を持ち、強力で包括的な分析機能をユーザーに提供
デュアルポートベクトルネットワーク分析、ケーブルおよびアンテナ分析、ベクトル電圧測定、スペクトル分析（チャネル電力、隣接チャネル電力、占有帯域幅、干渉分析および周波数カウント）、電界強度測定および電力測定により、強力で包括的な分析機能をユーザーに提供します。
ウェーブクレスト株式会社 マイクロ波アナライザ 最大40GHz 4957シリーズ Ceyear社 (4957D/4957E/4957F)
マイクロ波アナライザ 最大40GHz 4957シリーズ Ceyear社の特長
マイクロ波アナライザ 4957シリーズ 仕様
マイクロ波アナライザ 4957シリーズ 製品概要
4957D / E / Fマイクロ波アナライザは、最大18 GHz / 26.5 GHz / 40 GHzの周波数範囲を持ち、デュアルポートベクトルネットワーク分析、ケーブルおよびアンテナ分析、ベクトル電圧測定、スペクトル分析（チャネル電力、隣接チャネル電力、占有帯域幅、干渉分析および周波数カウント）、電界強度測定および電力測定により、強力で包括的な分析機能をユーザーに提供します。 デュアルポートベクトルネットワーク分析は、RFネットワークパラメータの高速かつ正確な測定機能を備え、対数、線形性、位相、グループ遅延、インピーダンス円図、極座標、定在波比、およびその他の表示形式を提供し、時間領域測定オプションも提供します。 ケーブルとアンテナの分析では、定在波比、反射減衰量、インピーダンス、ケーブル損失、およびアンテナ、伝送線路、ケーブルなどのマイクロ波ネットワークの他のパラメータを測定できます。さらに、障害までの距離（DTF）機能により、ケーブルアンテナフィーダーとケーブルのインピーダンスの不連続点を簡単に測定できます。 ベクトル電圧測定機能は、従来のベクトル電圧計を、分析中のケーブルやその他のデバイスの電気的長さを正確に分析する統合ソリューションに置き換えます。 スペクトラムアナライザは、電磁環境のスペクトル特性を包括的に測定する標準機能のスペクトラムアナライザです。 電界強度測定機能は、使い勝手の良いインターフェースと高い解析感度を特長とし、対応する解析アンテナで電磁スペクトルを効果的に監視でき、宇宙の電磁環境監視や無線管理に広く利用されています。 USBパワーセンサーは、広いダイナミックレンジと高精度のパワー測定を実現するように、またはスペクトル入力ポートを介してパワーモニタリングを実装するように構成されています。 機能と特徴
●豊富な分析機能：ケーブルおよびアンテナ分析、ベクトルネットワーク分析、スペクトル分析、電界強度測定、電力監視、ベクトル電圧測定およびUSB電力測定など ●コンパクトなサイズ、軽量、二次環境への適応性、持ち運びが簡単で、特別な機会の分析に適しています ●8.4インチLCDタッチスクリーンは、操作が簡単で、使いやすいマンマシンインターフェイスと直感的な表示結果を備えています ●分析データの保存と呼び出しが可能で、1.5G以上の大容量内部メモリ、USB外部メモリ、SD外部メモリの3つの記憶媒体を提供します。 ●バッテリー駆動、フィールドでの使用に適しており、電力管理インテリジェンス、バッテリー残量インジケーター、ローバッテリーアラーム機能、およびスリープ省エネ機能を提供します ●6つの独立したマーカー表示機能を提供し、指でスワイプするとマーカーの位置が表示されます ●データの保存、再生、比較機能の提供 ●プログラム制御およびデータ送信用のUSB、LAN、およびその他のインターフェースの提供 代表的なアプリケーション
ネットワーク分析
4957D / E / Fマイクロ波アナライザは、30kHz〜18GHz / 26.5GHz、50MHz〜40GHzのネットワーク分析周波数範囲を持ち、標準の完全な4Sパラメータベクトルネットワーク分析および測定機能を提供し、増幅器、フィルタに対して完全なSパラメータ分析を実行できます。 、減衰器および二重化器、およびその表示形式には、対数、線形性、位相、グループ遅延、インピーダンス、極座標、定在波比などが含まれます。
スペクトル分析
4957D / E / Fマイクロ波アナライザは、スペクトル分析機能（スペクトル分析、チャネル電力、占有帯域幅、隣接チャネル電力比、周波数カウント）を備え、周波数範囲は100kHz〜18GHz / 26.5GHz / 40GHzで、幅広い機能を備えています。 周波数帯域幅、高感度、高ダイナミックレンジ、優れた位相ノイズを備え、高速で効率的な信号の検出と測定を実装する機能を備えています。 さらに、このアナライザは同時に3つのトレースを表示でき、標準、サンプリング、正のピーク、負のピーク、平均など、さまざまな検出器モードを選択できます。 さらに、干渉分析、スペクトログラム、ウォーターフォール、データの記録と再生を提供します。
ケーブルとアンテナの分析（オプション）
4957D / E / Fマイクロ波アナライザは、ケーブルおよびアンテナアナライザとして、ケーブルやアンテナなどの分析対象コンポーネントの反射減衰量、電圧定在波比、インピーダンス、ケーブル損失、障害点距離、および反射減衰量と距離を測定できます。 -障害への測定は、システム全体を劣化させるケーブルおよびアンテナシステムの障害の特定の原因を特定するのに役立ちます。 さらに、使いやすいように、共通のケーブルとアンテナフィーダーのパラメーターが組み込まれています。
ベクトル電圧測定（オプション）
4957D / E / Fマイクロ波アナライザのベクトル電圧測定周波数範囲は30kHz〜18GHz / 26.5GHz、50MHz〜26.5GHzであり、分析対象デバイスの電気長と位相シフトを正確に一致させて測定し、反射と透過解析を行うことができます。
USB電力測定（オプション）
4957D / E / Fマイクロ波アナライザーは、最大40GHzのRF /マイクロ波電力を分析できるCETC872XXシリーズUSB連続波電力センサーを選択することで電力測定を実行できます。
電力監視（オプション）
4957D / E / Fマイクロ波アナライザは、スペクトル入力ポートを介した電力監視測定にも使用でき、周波数範囲は100kHz〜18GHz / 26.5GHz / 40GHzです。
電界強度測定（オプション）
4957D / E / Fマイクロ波アナライザは、対応する分析アンテナ（CETGCの89101A / B / C / Dなど）を使用した電界強度測定にも使用できます。これは、宇宙電磁環境の監視や無線管理で広く使用されています。 ユーザーアンテナをサポートし、ユーザーが自分のアンテナをカスタマイズできるようにします。
サポートリストスイープ
スペクトル分析、ケーブルおよびアンテナ分析、ネットワーク分析などを含む周波数掃引に加えて、リストスキャンモードもサポートし、各セグメントのパラメータを互いに独立させます。 上限線と下限線のサポート
スペクトル分析、ケーブルおよびアンテナ分析、およびネットワーク分析は、限界線分析をサポートします。限界線は、視覚的な参照として、またはPASS / FAIL判断の基礎として使用できます。分析データが上限線を超えるか、下限線よりも低い場合、スピーカーは「ビープ音」を送信して、データが許容範囲外であることをユーザーに通知します。 簡単な操作のための中国語と英語の両方のメニュー
中国語と英語の両方のメニューがマシンで利用可能であり、1つのボタンで切り替えるのに非常に便利です。 スリープ・省エネ機能
省エネのためにスリープを表示したり、睡眠時間を設定したり、睡眠機能をオンにして一定時間操作しないと、自動的にディスプレイをオフにしたり、シャットダウンしたりして、エネルギーを節約します。バッテリーの作業時間と寿命を効果的に延長します。 その他のマーカー
最大8つの独立したマーカーを提供して、マーカー位置のパラメーターを表示し、最大、最小、またはピークの検索を提供します。各マーカーは、分析の読み取りを容易にするための△モードを提供します。また、ディスプレイ左側の定規により、分析結果の判断が容易になります。 Uディスクによるソフトウェアの自動アップグレード
4957D / E / Fマイクロ波アナライザーは、ソフトウェアインテリジェントアップグレードおよびデータバックアップに使用できるUSBインターフェースを提供します。ユーザーは、USBフラッシュドライブを使用して、機器のアップグレードと保守を簡単に行うことができます。これは、操作に数ステップしかかからず、シンプルで迅速です。アップグレード後、機器を再起動する必要があります。 代表的なアプリケーション
4957D / E / Fマイクロ波アナライザーは、コンパクトなサイズ、軽量、持ち運びが簡単、多数の分析パラメーター、および包括的な分析機能を備えています。さらに、マルチパラメータ分析要件に非常に適しており、バッテリ駆動であり、フィールドエンジニアリングの設置の日常的なメンテナンスと修理、およびさまざまなマイクロ波電子機器のデバッグのための強力なツールとして機能します。また、レーダー、通信、ラジオ、テレビ、ラジオ管理などの分野で広く使用されています。その上、それは大学教育のための最適化された選択でもあります。 レーダーの主な性能パラメータ分析
フル機能のアナライザーとして、4957D / E / Fマイクロ波アナライザーは、定在波比、反射を含む、最大18GHz / 26.5GHz / 40GHzの送受信、レーダーアンテナに関するサブシステムの主要なパフォーマンスパラメーター分析を実行できます。アンテナサブシステムの係数、挿入損失、反射減衰量、インピーダンス特性など、送信信号の周波数、送信サブシステムのスペクトル特性など、中心周波数、ゲイン、損失、帯域幅、受信サブシステムの動的範囲。 ケーブルテレビや無線通信などの分野におけるマルチパラメータ分析
ケーブルテレビ、携帯電話システム、デジタル移動体通信事業者および機器メーカーは、4957D / E / Fマイクロ波アナライザーを使用して、スペクトル分布、アンテナ接触性能、フィードコンポーネントのSパラメータおよびフィードスルー電力のオンサイトの包括的な分析を実行します。 ★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。

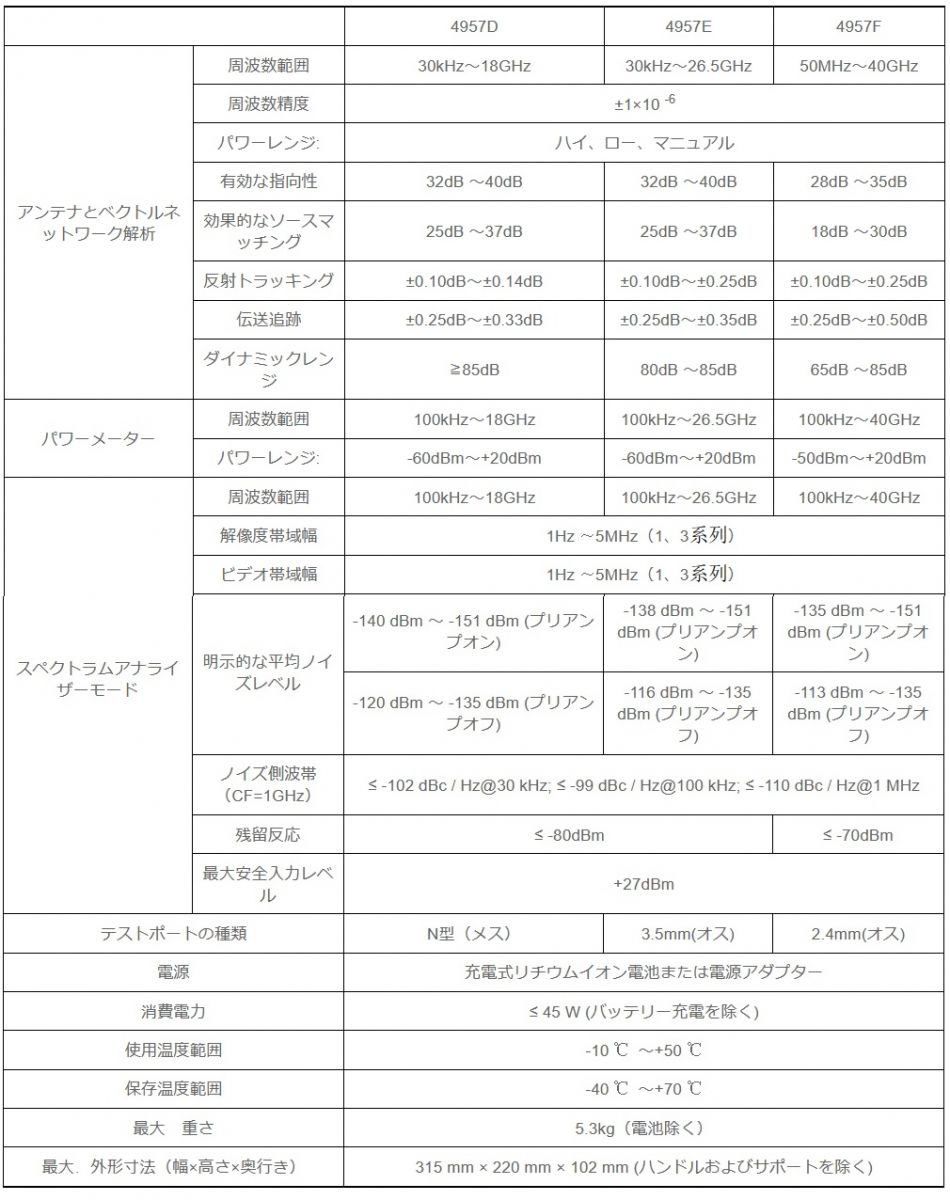

マイクロ波アナライザ 4957シリーズ 仕様
マイクロ波アナライザ 4957シリーズ 製品概要
4957D / E / Fマイクロ波アナライザは、最大18 GHz / 26.5 GHz / 40 GHzの周波数範囲を持ち、デュアルポートベクトルネットワーク分析、ケーブルおよびアンテナ分析、ベクトル電圧測定、スペクトル分析（チャネル電力、隣接チャネル電力、占有帯域幅、干渉分析および周波数カウント）、電界強度測定および電力測定により、強力で包括的な分析機能をユーザーに提供します。
デュアルポートベクトルネットワーク分析は、RFネットワークパラメータの高速かつ正確な測定機能を備え、対数、線形性、位相、グループ遅延、インピーダンス円図、極座標、定在波比、およびその他の表示形式を提供し、時間領域測定オプションも提供します。
ケーブルとアンテナの分析では、定在波比、反射減衰量、インピーダンス、ケーブル損失、およびアンテナ、伝送線路、ケーブルなどのマイクロ波ネットワークの他のパラメータを測定できます。さらに、障害までの距離（DTF）機能により、ケーブルアンテナフィーダーとケーブルのインピーダンスの不連続点を簡単に測定できます。
ベクトル電圧測定機能は、従来のベクトル電圧計を、分析中のケーブルやその他のデバイスの電気的長さを正確に分析する統合ソリューションに置き換えます。
スペクトラムアナライザは、電磁環境のスペクトル特性を包括的に測定する標準機能のスペクトラムアナライザです。
電界強度測定機能は、使い勝手の良いインターフェースと高い解析感度を特長とし、対応する解析アンテナで電磁スペクトルを効果的に監視でき、宇宙の電磁環境監視や無線管理に広く利用されています。
USBパワーセンサーは、広いダイナミックレンジと高精度のパワー測定を実現するように、またはスペクトル入力ポートを介してパワーモニタリングを実装するように構成されています。
機能と特徴
●豊富な分析機能：ケーブルおよびアンテナ分析、ベクトルネットワーク分析、スペクトル分析、電界強度測定、電力監視、ベクトル電圧測定およびUSB電力測定など
●コンパクトなサイズ、軽量、二次環境への適応性、持ち運びが簡単で、特別な機会の分析に適しています
●8.4インチLCDタッチスクリーンは、操作が簡単で、使いやすいマンマシンインターフェイスと直感的な表示結果を備えています
●分析データの保存と呼び出しが可能で、1.5G以上の大容量内部メモリ、USB外部メモリ、SD外部メモリの3つの記憶媒体を提供します。
●バッテリー駆動、フィールドでの使用に適しており、電力管理インテリジェンス、バッテリー残量インジケーター、ローバッテリーアラーム機能、およびスリープ省エネ機能を提供します
●6つの独立したマーカー表示機能を提供し、指でスワイプするとマーカーの位置が表示されます
●データの保存、再生、比較機能の提供
●プログラム制御およびデータ送信用のUSB、LAN、およびその他のインターフェースの提供
代表的なアプリケーション

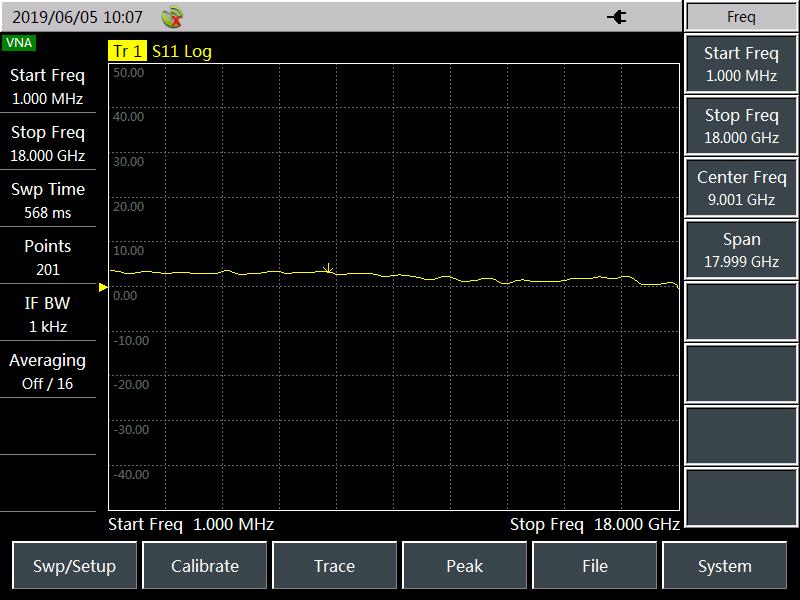

ネットワーク分析
4957D / E / Fマイクロ波アナライザは、30kHz〜18GHz / 26.5GHz、50MHz〜40GHzのネットワーク分析周波数範囲を持ち、標準の完全な4Sパラメータベクトルネットワーク分析および測定機能を提供し、増幅器、フィルタに対して完全なSパラメータ分析を実行できます。 、減衰器および二重化器、およびその表示形式には、対数、線形性、位相、グループ遅延、インピーダンス、極座標、定在波比などが含まれます。

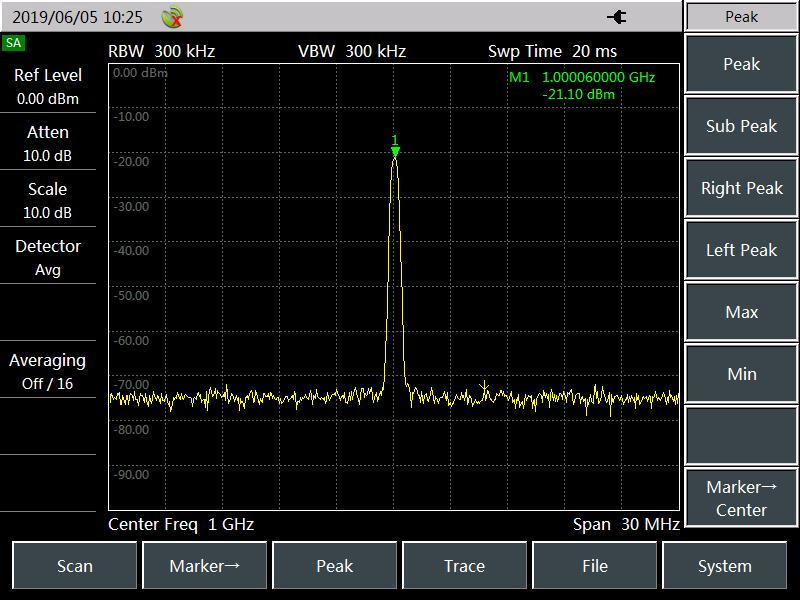

スペクトル分析

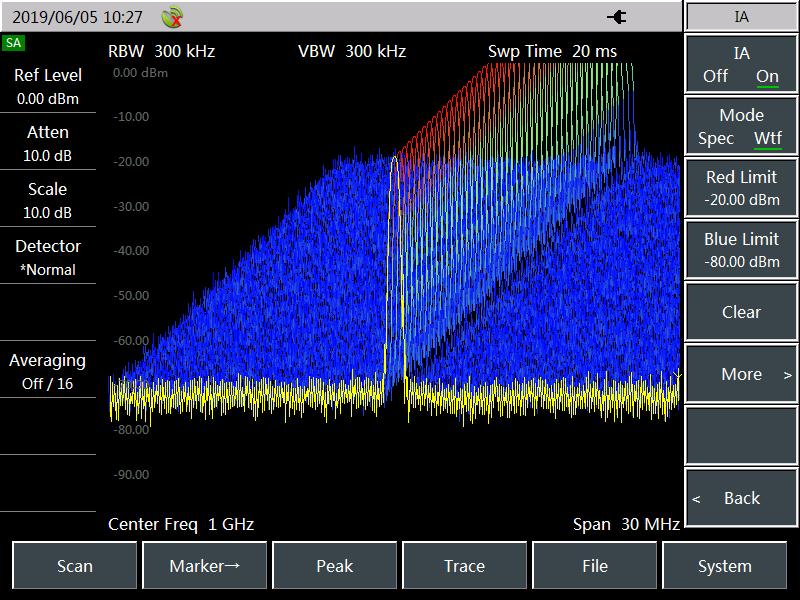

4957D / E / Fマイクロ波アナライザは、スペクトル分析機能（スペクトル分析、チャネル電力、占有帯域幅、隣接チャネル電力比、周波数カウント）を備え、周波数範囲は100kHz〜18GHz / 26.5GHz / 40GHzで、幅広い機能を備えています。 周波数帯域幅、高感度、高ダイナミックレンジ、優れた位相ノイズを備え、高速で効率的な信号の検出と測定を実装する機能を備えています。 さらに、このアナライザは同時に3つのトレースを表示でき、標準、サンプリング、正のピーク、負のピーク、平均など、さまざまな検出器モードを選択できます。 さらに、干渉分析、スペクトログラム、ウォーターフォール、データの記録と再生を提供します。

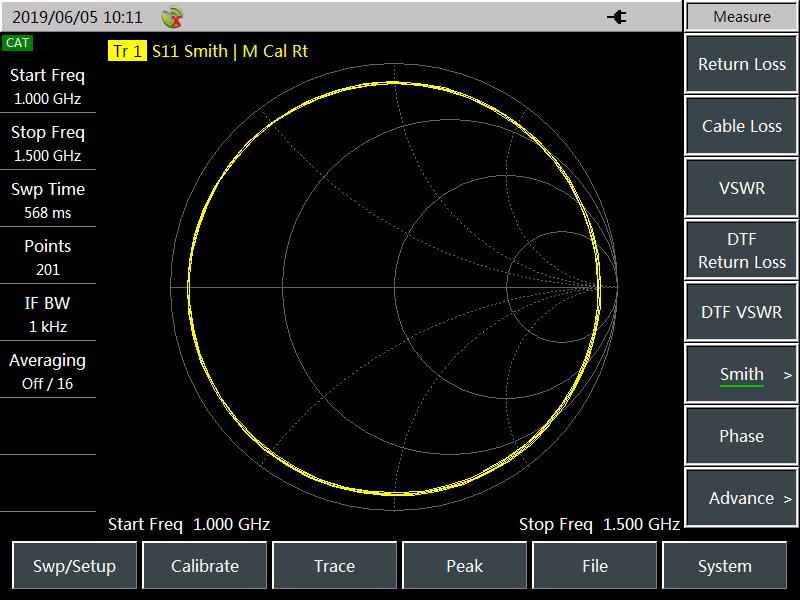

ケーブルとアンテナの分析（オプション）
4957D / E / Fマイクロ波アナライザは、ケーブルおよびアンテナアナライザとして、ケーブルやアンテナなどの分析対象コンポーネントの反射減衰量、電圧定在波比、インピーダンス、ケーブル損失、障害点距離、および反射減衰量と距離を測定できます。 -障害への測定は、システム全体を劣化させるケーブルおよびアンテナシステムの障害の特定の原因を特定するのに役立ちます。 さらに、使いやすいように、共通のケーブルとアンテナフィーダーのパラメーターが組み込まれています。

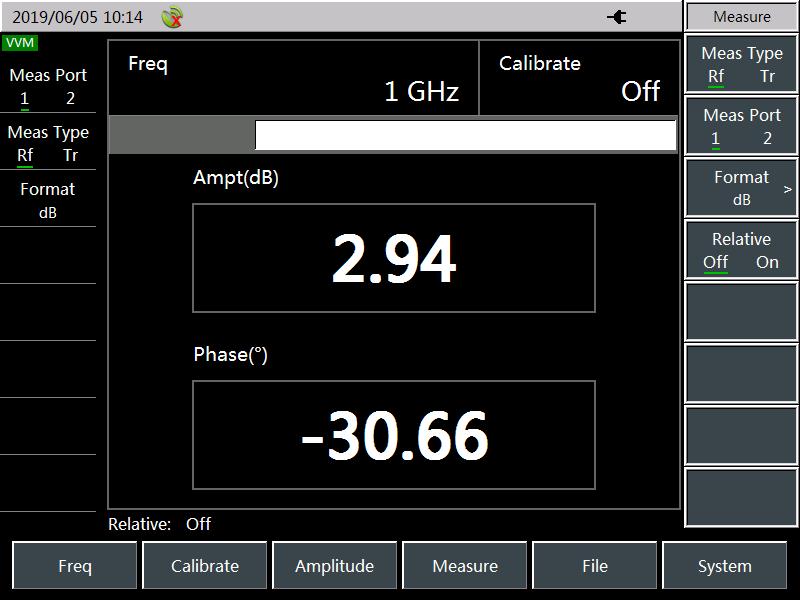

ベクトル電圧測定（オプション）
4957D / E / Fマイクロ波アナライザのベクトル電圧測定周波数範囲は30kHz〜18GHz / 26.5GHz、50MHz〜26.5GHzであり、分析対象デバイスの電気長と位相シフトを正確に一致させて測定し、反射と透過解析を行うことができます。

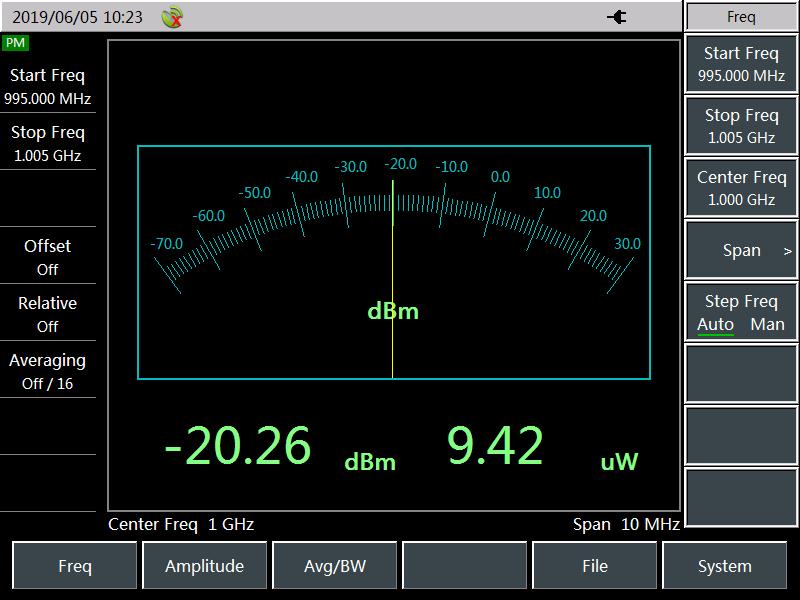

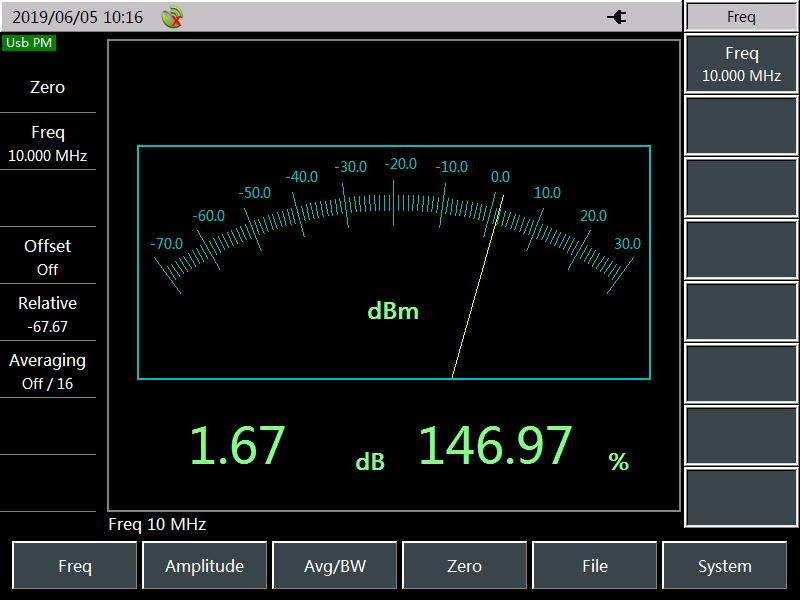

USB電力測定（オプション）
4957D / E / Fマイクロ波アナライザーは、最大40GHzのRF /マイクロ波電力を分析できるCETC872XXシリーズUSB連続波電力センサーを選択することで電力測定を実行できます。
電力監視（オプション）
4957D / E / Fマイクロ波アナライザは、スペクトル入力ポートを介した電力監視測定にも使用でき、周波数範囲は100kHz〜18GHz / 26.5GHz / 40GHzです。

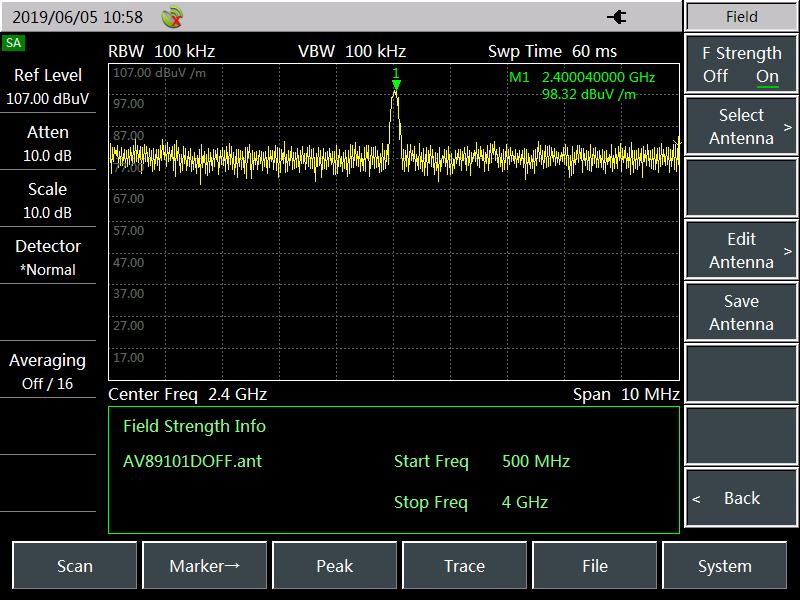

電界強度測定（オプション）
4957D / E / Fマイクロ波アナライザは、対応する分析アンテナ（CETGCの89101A / B / C / Dなど）を使用した電界強度測定にも使用できます。これは、宇宙電磁環境の監視や無線管理で広く使用されています。 ユーザーアンテナをサポートし、ユーザーが自分のアンテナをカスタマイズできるようにします。
サポートリストスイープ
スペクトル分析、ケーブルおよびアンテナ分析、ネットワーク分析などを含む周波数掃引に加えて、リストスキャンモードもサポートし、各セグメントのパラメータを互いに独立させます。
上限線と下限線のサポート
スペクトル分析、ケーブルおよびアンテナ分析、およびネットワーク分析は、限界線分析をサポートします。限界線は、視覚的な参照として、またはPASS / FAIL判断の基礎として使用できます。分析データが上限線を超えるか、下限線よりも低い場合、スピーカーは「ビープ音」を送信して、データが許容範囲外であることをユーザーに通知します。
簡単な操作のための中国語と英語の両方のメニュー
中国語と英語の両方のメニューがマシンで利用可能であり、1つのボタンで切り替えるのに非常に便利です。
スリープ・省エネ機能
省エネのためにスリープを表示したり、睡眠時間を設定したり、睡眠機能をオンにして一定時間操作しないと、自動的にディスプレイをオフにしたり、シャットダウンしたりして、エネルギーを節約します。バッテリーの作業時間と寿命を効果的に延長します。
その他のマーカー
最大8つの独立したマーカーを提供して、マーカー位置のパラメーターを表示し、最大、最小、またはピークの検索を提供します。各マーカーは、分析の読み取りを容易にするための△モードを提供します。また、ディスプレイ左側の定規により、分析結果の判断が容易になります。
Uディスクによるソフトウェアの自動アップグレード
4957D / E / Fマイクロ波アナライザーは、ソフトウェアインテリジェントアップグレードおよびデータバックアップに使用できるUSBインターフェースを提供します。ユーザーは、USBフラッシュドライブを使用して、機器のアップグレードと保守を簡単に行うことができます。これは、操作に数ステップしかかからず、シンプルで迅速です。アップグレード後、機器を再起動する必要があります。
代表的なアプリケーション
4957D / E / Fマイクロ波アナライザーは、コンパクトなサイズ、軽量、持ち運びが簡単、多数の分析パラメーター、および包括的な分析機能を備えています。さらに、マルチパラメータ分析要件に非常に適しており、バッテリ駆動であり、フィールドエンジニアリングの設置の日常的なメンテナンスと修理、およびさまざまなマイクロ波電子機器のデバッグのための強力なツールとして機能します。また、レーダー、通信、ラジオ、テレビ、ラジオ管理などの分野で広く使用されています。その上、それは大学教育のための最適化された選択でもあります。
レーダーの主な性能パラメータ分析
フル機能のアナライザーとして、4957D / E / Fマイクロ波アナライザーは、定在波比、反射を含む、最大18GHz / 26.5GHz / 40GHzの送受信、レーダーアンテナに関するサブシステムの主要なパフォーマンスパラメーター分析を実行できます。アンテナサブシステムの係数、挿入損失、反射減衰量、インピーダンス特性など、送信信号の周波数、送信サブシステムのスペクトル特性など、中心周波数、ゲイン、損失、帯域幅、受信サブシステムの動的範囲。
ケーブルテレビや無線通信などの分野におけるマルチパラメータ分析
ケーブルテレビ、携帯電話システム、デジタル移動体通信事業者および機器メーカーは、4957D / E / Fマイクロ波アナライザーを使用して、スペクトル分布、アンテナ接触性能、フィードコンポーネントのSパラメータおよびフィードスルー電力のオンサイトの包括的な分析を実行します。
★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。
