RF回路とデジタル回路のハイブリッド統合設計、広帯域基本波ミキシング、デジタルIF処理、インテリジェント電力管理といった高度な技術を採用。１MHz～最大8GHz（モデルによる）。
3680A / Bケーブル＆アンテナアナライザは、高速、高精度、コンパクト、軽量、バッテリー駆動、タッチスクリーン操作、バックライト輝度の自動調整という利点があります。 VSWR、反射減衰量、特性インピーダンス、および位相のテストに加えて、障害点を正確に特定することもできます。
ウェーブクレスト株式会社 ケーブル＆アンテナアナライザ 最大8GHz 3680シリーズ Ceyear社 (3680A/3680B)
ケーブル＆アンテナアナライザ 最大8GHz 3680シリーズ Ceyear社 の特長
ケーブル＆アンテナアナライザ 3680シリーズ ラインアップ
ケーブル＆アンテナアナライザ 3680シリーズ 製品概要
RF回路とデジタル回路のハイブリッド統合設計、広帯域基本波ミキシング、デジタルIF処理、インテリジェント電力管理といった高度な技術を採用することで、3680A / Bケーブル＆アンテナアナライザは、高速、高精度、コンパクト、軽量、バッテリー駆動、タッチスクリーン操作、バックライト輝度の自動調整という利点があります。 VSWR、反射減衰量、特性インピーダンス、および位相のテストに加えて、障害点を正確に特定することもできます。 3680A / B ケーブル＆アンテナアナライザは、オンサイトテスト用に開発されました。これは主に、トランキング、GSM、PCS / DCS、CDMA、GPRS、WCDMA、CDMA2000、 TD-SCDMA、LTEおよびページングシステムです。 ケーブル＆アンテナシステムの設置、校正、および定期的なメンテナンス中に、ケーブル＆アンテナアナライザは、ユーザーが送電線とアンテナシステムのステータスをすばやく推定し、稼働中の基地局の保守効率を向上させ、新しい基地局の設置と校正を高速化するのに役立ちます。さらに、科学研究、教育、製造におけるRFデバイスおよびコンポーネントの反射パラメータテストにも使用できます。 機能と特徴
複数の測定をサポート
反射減衰量、VSWR、ケーブル損失、DTF反射減衰量、DTF VSWR、スミスチャート、位相の7つの測定値をサポートします。 また、ケーブルおよびアンテナシステムの包括的な測定と障害診断を実行できます。 タッチスクリーン操作
機器には7インチのLCDタッチスクリーンがあります。 メニュー操作の他に、タッチスクリーンに表示されているすべての情報をクリックしてパラメータを設定することもできます。
測定タイプを切り替えるための指のスライド
ダブルウィンドウディスプレイ
各ウィンドウには、独立したメーカー機能を備えたさまざまな測定タイプを表示できます。
リストスイープ
計器はリストスイープ機能をサポートしています。 複数の周波数セグメントを同時に測定でき、各掃引セグメントに異なるポイントと周波数範囲を設定できます。 リストの編集は便利です。編集するパラメータを直接クリックします。 各セグメントは、「オン/オフ」設定で開閉できます。
測定ウィザード
測定ウィザードは、ユーザーが測定を終了するようにガイドする一般的な測定の操作手順を示し、ユーザーが機器の操作にすばやく慣れることを支援します。
データSe /リコール
測定トレースや状態を確認するために、機器内のフラッシュメモリ、SDカード、およびUSBデバイスをすべて選択できます。
組み込み電子キャリブレーション
3680Aには、外部接続なしで「ワンクリック」操作を実現するための電子校正キットが組み込まれています。
電力測定
電力測定オプションが提供されており、外部電力センサーオプションとともに正確な電力測定を実現できます。 風や砂に強い
砂、ほこり、衝撃、振動に強いため、現場での使用に適しています。 複数の表示モード
機器には複数の表示モードと画面の明るさ調整機能があり、さまざまな環境で最高の表示結果を提供できます。
GPSの位置本機にはGPS受信機が内蔵されており、外部から追加されたGPSアンテナで現在地情報を取得できます。
大容量バッテリー内蔵の大容量リチウムイオン二次電池は、3680Aで8時間、3680Bで4時間動作します。 電池の交換は簡単で便利です。
リモート操作およびツールソフトウェアUSBまたはネットワークインターフェースを介してPCに接続し、遠隔操作を実現します。 ツールソフトウェアは、データ分析、リアルタイムデータ取得、および曲線Se＆Recall用にも提供されています。トレースのドラッグと比較により、異なるウィンドウからのトレースを同じウィンドウに移動して数学演算を行うことができます。
代表的なアプリケーション
ケーブル＆アンテナシステムの性能測定とメンテナンス3680A / B ケーブル＆アンテナアナライザは、ケーブル＆アンテナシステムの日常の測定と保守のために開発されており、VSWR、反射減衰量、ケーブル損失などの測定を実現できます。独自のFDR技術を備え、そして障害までの距離（DTF）VSWR、障害までの距離（DTF）の反射減衰量の機能で、小さな問題でも正確に特定できるため、潜在的なリスクを排除できます。ケーブルおよびアンテナシステムの設置、校正、および定期的なメンテナンス中に、3680A / Bケーブルおよびアンテナアナライザは、ユーザーが伝送および給電線システムのステータスをすばやく推定するのに役立ち、実行中の基地局のメンテナンス効率と速度を向上させることができます。 新しい基地局の設置と校正をアップします。3680A / B ケーブル＆アンテナアナライザは、ケーブル損失、反射減衰量、およびケーブルのVSWRを測定するための複数の測定モードを提供します。
ケーブルとアンテナの性能測定3680A / B ケーブル＆アンテナアナライザは、ケーブル損失、反射減衰量、およびケーブルのVSWRを測定するための複数の測定モードを提供します。

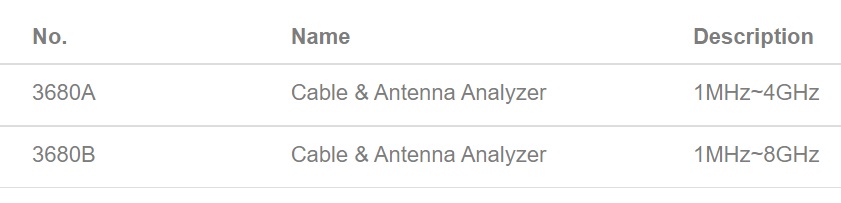

ケーブル＆アンテナアナライザ 3680シリーズ ラインアップ
ケーブル＆アンテナアナライザ 3680シリーズ 製品概要
RF回路とデジタル回路のハイブリッド統合設計、広帯域基本波ミキシング、デジタルIF処理、インテリジェント電力管理といった高度な技術を採用することで、3680A / Bケーブル＆アンテナアナライザは、高速、高精度、コンパクト、軽量、バッテリー駆動、タッチスクリーン操作、バックライト輝度の自動調整という利点があります。 VSWR、反射減衰量、特性インピーダンス、および位相のテストに加えて、障害点を正確に特定することもできます。
3680A / B ケーブル＆アンテナアナライザは、オンサイトテスト用に開発されました。これは主に、トランキング、GSM、PCS / DCS、CDMA、GPRS、WCDMA、CDMA2000、 TD-SCDMA、LTEおよびページングシステムです。
ケーブル＆アンテナシステムの設置、校正、および定期的なメンテナンス中に、ケーブル＆アンテナアナライザは、ユーザーが送電線とアンテナシステムのステータスをすばやく推定し、稼働中の基地局の保守効率を向上させ、新しい基地局の設置と校正を高速化するのに役立ちます。さらに、科学研究、教育、製造におけるRFデバイスおよびコンポーネントの反射パラメータテストにも使用できます。
機能と特徴
複数の測定をサポート
反射減衰量、VSWR、ケーブル損失、DTF反射減衰量、DTF VSWR、スミスチャート、位相の7つの測定値をサポートします。 また、ケーブルおよびアンテナシステムの包括的な測定と障害診断を実行できます。
タッチスクリーン操作
機器には7インチのLCDタッチスクリーンがあります。 メニュー操作の他に、タッチスクリーンに表示されているすべての情報をクリックしてパラメータを設定することもできます。
測定タイプを切り替えるための指のスライド
ダブルウィンドウディスプレイ
各ウィンドウには、独立したメーカー機能を備えたさまざまな測定タイプを表示できます。

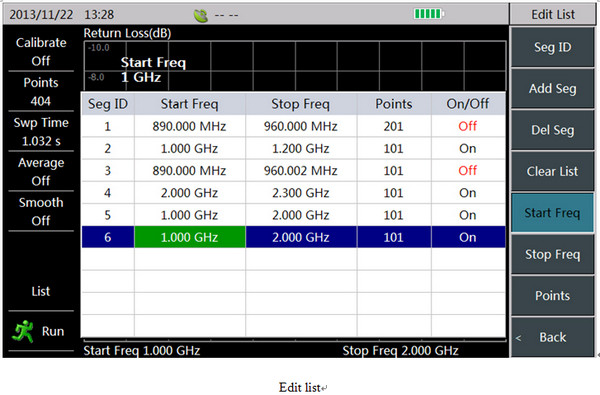

リストスイープ
計器はリストスイープ機能をサポートしています。 複数の周波数セグメントを同時に測定でき、各掃引セグメントに異なるポイントと周波数範囲を設定できます。 リストの編集は便利です。編集するパラメータを直接クリックします。 各セグメントは、「オン/オフ」設定で開閉できます。

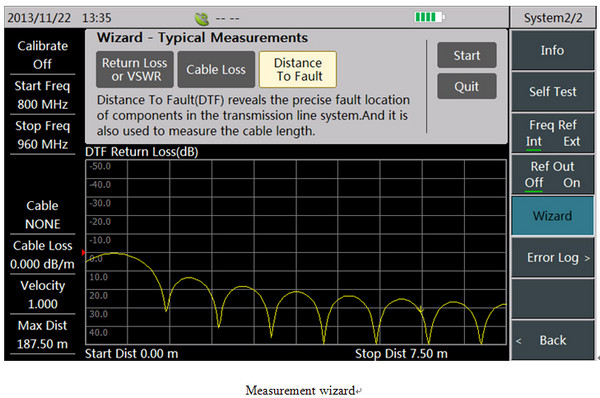

測定ウィザード
測定ウィザードは、ユーザーが測定を終了するようにガイドする一般的な測定の操作手順を示し、ユーザーが機器の操作にすばやく慣れることを支援します。

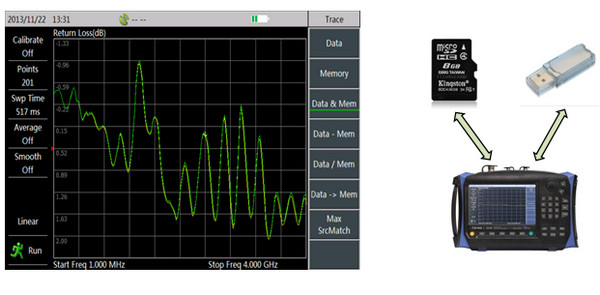

データSe /リコール
測定トレースや状態を確認するために、機器内のフラッシュメモリ、SDカード、およびUSBデバイスをすべて選択できます。

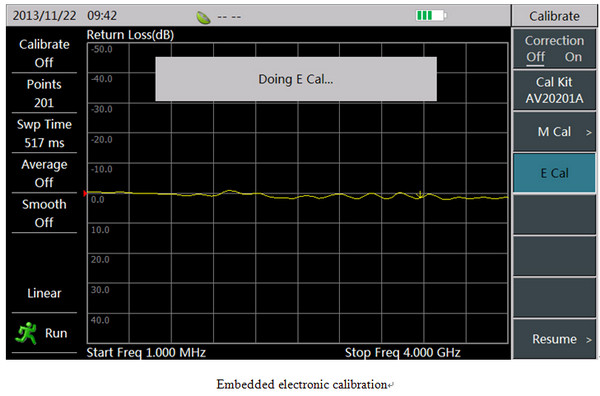

組み込み電子キャリブレーション
3680Aには、外部接続なしで「ワンクリック」操作を実現するための電子校正キットが組み込まれています。
電力測定
電力測定オプションが提供されており、外部電力センサーオプションとともに正確な電力測定を実現できます。
風や砂に強い
砂、ほこり、衝撃、振動に強いため、現場での使用に適しています。
複数の表示モード
機器には複数の表示モードと画面の明るさ調整機能があり、さまざまな環境で最高の表示結果を提供できます。
GPSの位置
本機にはGPS受信機が内蔵されており、外部から追加されたGPSアンテナで現在地情報を取得できます。
大容量バッテリー
内蔵の大容量リチウムイオン二次電池は、3680Aで8時間、3680Bで4時間動作します。 電池の交換は簡単で便利です。
リモート操作およびツールソフトウェア
USBまたはネットワークインターフェースを介してPCに接続し、遠隔操作を実現します。 ツールソフトウェアは、データ分析、リアルタイムデータ取得、および曲線Se＆Recall用にも提供されています。
トレースのドラッグと比較により、異なるウィンドウからのトレースを同じウィンドウに移動して数学演算を行うことができます。
代表的なアプリケーション
ケーブル＆アンテナシステムの性能測定とメンテナンス
3680A / B ケーブル＆アンテナアナライザは、ケーブル＆アンテナシステムの日常の測定と保守のために開発されており、VSWR、反射減衰量、ケーブル損失などの測定を実現できます。独自のFDR技術を備え、そして障害までの距離（DTF）VSWR、障害までの距離（DTF）の反射減衰量の機能で、小さな問題でも正確に特定できるため、潜在的なリスクを排除できます。
ケーブルおよびアンテナシステムの設置、校正、および定期的なメンテナンス中に、3680A / Bケーブルおよびアンテナアナライザは、ユーザーが伝送および給電線システムのステータスをすばやく推定するのに役立ち、実行中の基地局のメンテナンス効率と速度を向上させることができます。 新しい基地局の設置と校正をアップします。
3680A / B ケーブル＆アンテナアナライザは、ケーブル損失、反射減衰量、およびケーブルのVSWRを測定するための複数の測定モードを提供します。
ケーブルとアンテナの性能測定
3680A / B ケーブル＆アンテナアナライザは、ケーブル損失、反射減衰量、およびケーブルのVSWRを測定するための複数の測定モードを提供します。
