レーダー、通信、およびナビゲーションシステムの科学的研究および製造プロセスに不可欠な機器。10MHz～最大67GHz（モデルによる）。
対数振幅、線形振幅、定在波、位相、グループ遅延、スミスチャートや極座標などのさまざまな表示形式を提供します。
- 製品名
- ベクトルネットワークアナライザ 最大67GHz 3672シリーズ Ceyear社
- 型番
- 3672A/3672B/3672C/3672D/3672E
- 価格
- お問合せ下さい
- 発売日
- 発売中
ウェーブクレスト株式会社 ベクトルネットワークアナライザ 最大67GHz 3672シリーズ Ceyear社 (3672A/3672B/3672C/3672D/3672E)
ベクトルネットワークアナライザ 最大67GHz 3672シリーズ Ceyear社 の特長
ベクトルネットワークアナライザ 3672シリーズ ラインアップ
3672A 10MHz～13.5GHz 3672B 10MHz～26.5GHz 3672C 10MHz～43.5GHz 3672D 10MHz～50GHz 3672E 10MHz～67GHz
ベクトルネットワークアナライザ 3672シリーズ 製品概要
3672シリーズベクトルネットワークアナライザには、3672A（10MHz〜13.5GHz）、3672B（10MHz〜26.5GHz）、3672C（10MHz〜40GHz）、3672D（10MHz〜50GHz）、および3672E（10MHz〜67GHz）があります。 3672アナライザーは、周波数応答、シングルポート、応答分離、拡張応答、フルデュアルポート、電子校正などを含む複数の校正タイプで、対数振幅、線形振幅、定在波、位相、グループ遅延、スミスチャートや極座標などのさまざまな表示形式を提供します。USB、LAN、GPIB、VGAなどのいくつかの標準インターフェースで設計されています。従来のベクトルネットワークアナライザーと同じすべての測定機能に加えて、機能オプションの構成により、送信/受信（T / R）モジュール測定、誘電体特性測定、マイクロ波パルス特性測定、光電子特性測定の分野で使用される振幅周波数特性、位相周波数特性、およびグループ遅延の精度測定と同様に、3672アナライザーはミキサー/コンバーターの多機能かつ包括的なパラメーターテストや、ゲイン圧縮の2次元スイープ、およびパルスSパラメーターなどの多機能も可能です。レーダー、通信、およびナビゲーションシステムの科学的研究および製造プロセスに不可欠な機器です。
機能と特徴

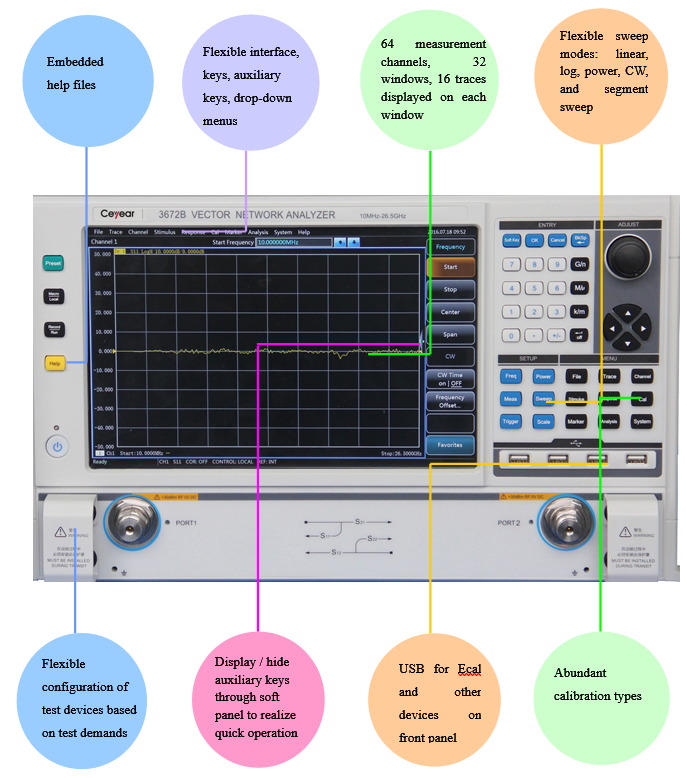

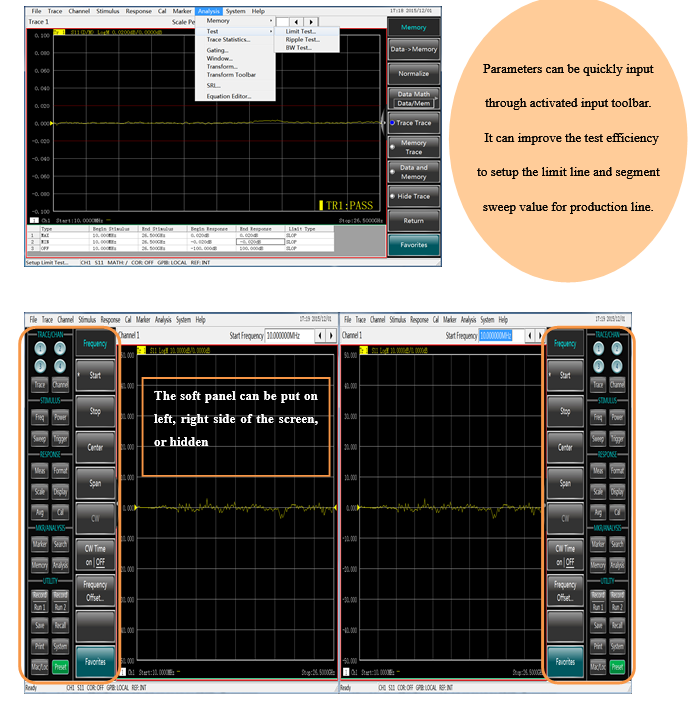

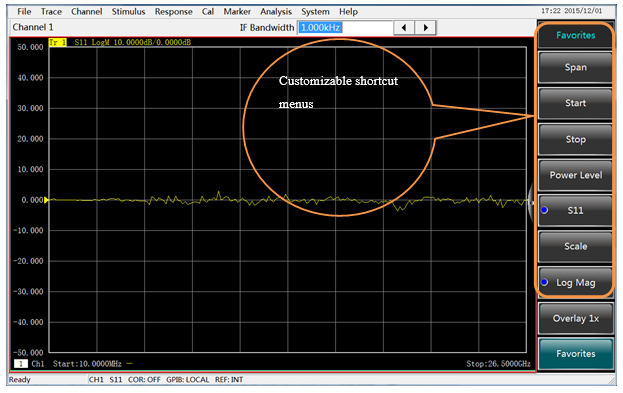

・対数振幅、線形振幅、定在波、位相、スミスチャートなどの複数の表示形式で利用可能・USB、GPIB、LAN、VGAディスプレイインターフェース付き・12.1インチの高解像度タッチスクリーン・記録/実行、ワンクリック操作により、測定設定手順が大幅に簡素化され、効率が向上します・パルスSパラメータ測定、時間領域測定、ミキサー測定、ゲイン圧縮2次元掃引測定、THz周波数拡張、アンテナおよびRCS測定などの機能で利用できます。 シンプルで斬新な操作インターフェース

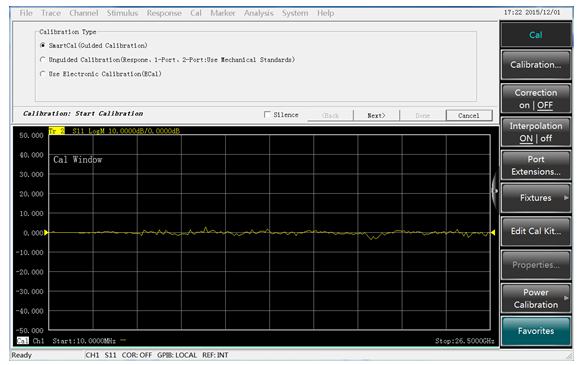

複数のキャリブレーションキットと互換性のある、柔軟でオプションのキャリブレーションタイプ
3672シリーズのベクトルネットワークアナライザは、スマートキャリブレーション（ガイド付きキャリブレーション）、ガイドなしキャリブレーション（機械的キャリブレーションキットを使用して、応答キャリブレーション、応答および分離キャリブレーション、シングルポートキャリブレーション、拡張応答キャリブレーション、および完全な2つを実行する）を含む複数のキャリブレーションタイプを提供します -ポートSOLTキャリブレーションおよびTRLキャリブレーション）および電子キャリブレーション（E-Cal）など。ユーザーは、テスト要件に基づいて、同軸3.5mmキャリブレーションキットや電子キャリブレーションキットなどのキャリブレーションキットを選択できます。これにより、さまざまなインターフェイスを備えたデバイスでのテストが大幅に容易になります。

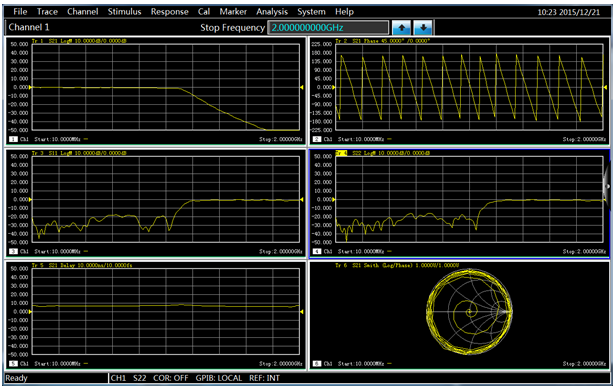

すべての測定チャネルを表示する複数のウィンドウ
アナライザーは、マルチチャネルおよびマルチウィンドウ表示の機能を備えており、最大64チャネルをサポートします。 最大32個の測定ウィンドウを同時に表示でき、各ウィンドウは最大16個のテストトレースを同時に表示できるため、スループットとテストの生産性の結果が向上します。

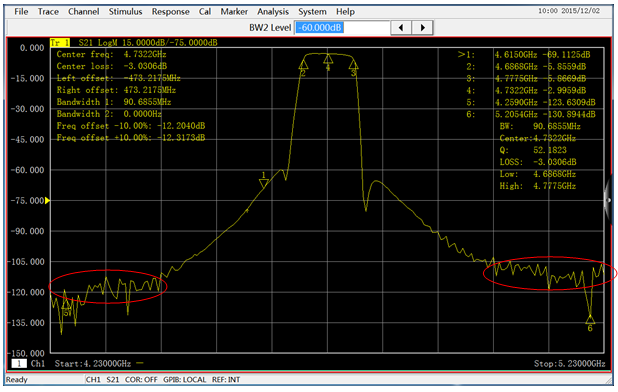

広いダイナミックレンジ
3672シリーズのベクトルネットワークアナライザは、ミキサー受信の概念で設計されており、マシン全体のダイナミックレンジを効果的に拡張し、ワイドダイナミックレンジのテスト要求に対応します。

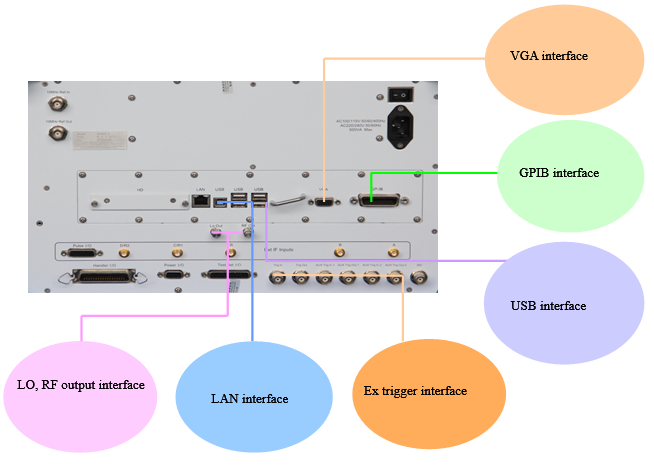

豊富な周辺機器インターフェース、柔軟で実用的
PCおよびWindowsオペレーティングシステムと互換性のある組み込みコンピュータモジュールで構成されるソフトウェアおよびハードウェアプラットフォームを採用した3672シリーズのVectorNetwork Analyzerは、機器とPCの完璧な組み合わせを実現します。 I / Oインターフェース（GPIB、USB、LANなどを含む）は、データ通信に最適な選択です。

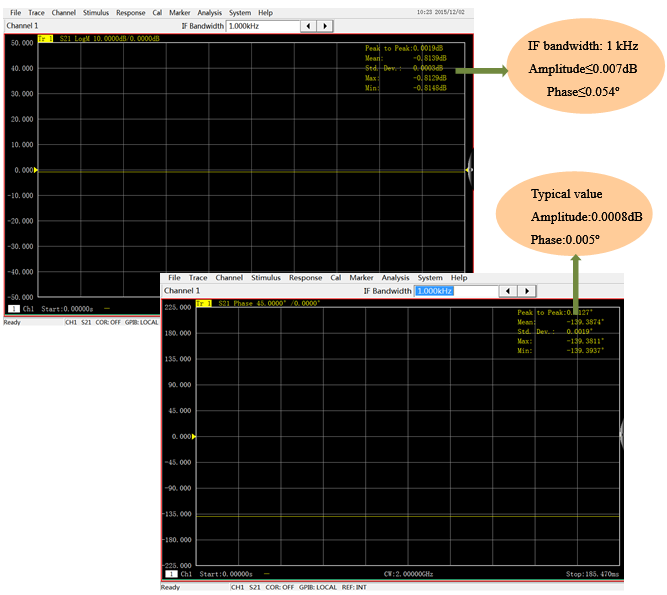

低トレースノイズ、高テスト精度
トレースノイズにおける3672シリーズベクトルネットワークアナライザの優れた性能により、低挿入損失デバイスの正確な測定が大幅に向上します。 （例として3672Bを取り上げます）
時間領域分析
時間領域オプションを使用すると、3672シリーズベクトルネットワークアナライザは、周波数領域データの逆フーリエ変換を計算して、反射係数または透過係数を時間に対して表示します。これにより、DUTの不連続点を検出し、DTFを正確に特定できます。
代表的なアプリケーション
自動テスト3672シリーズのベクトルネットワークアナライザは、統合された自動テストソリューションを提供して、高品質のテストを保証し、テストの研究開発コストを大幅に削減します。 自動テストシステムは、エンジニアがさまざまな複雑な環境で複雑なテストを実行するのに十分な能力を備えています。
★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。
ベクトルネットワークアナライザ 最大67GHz 3672シリーズ Ceyear社 の動画
ベクトルネットワークアナライザ 10MHz～最大67GHz 3672シリーズ
ベクトルネットワークアナライザ 3672シリーズ ラインアップ
| 3672A | 10MHz～13.5GHz |
| 3672B | 10MHz～26.5GHz |
| 3672C | 10MHz～43.5GHz |
| 3672D | 10MHz～50GHz |
| 3672E | 10MHz～67GHz |
ベクトルネットワークアナライザ 3672シリーズ 製品概要
3672シリーズベクトルネットワークアナライザには、3672A（10MHz〜13.5GHz）、3672B（10MHz〜26.5GHz）、3672C（10MHz〜40GHz）、3672D（10MHz〜50GHz）、および3672E（10MHz〜67GHz）があります。 3672アナライザーは、周波数応答、シングルポート、応答分離、拡張応答、フルデュアルポート、電子校正などを含む複数の校正タイプで、対数振幅、線形振幅、定在波、位相、グループ遅延、スミスチャートや極座標などのさまざまな表示形式を提供します。USB、LAN、GPIB、VGAなどのいくつかの標準インターフェースで設計されています。従来のベクトルネットワークアナライザーと同じすべての測定機能に加えて、機能オプションの構成により、送信/受信（T / R）モジュール測定、誘電体特性測定、マイクロ波パルス特性測定、光電子特性測定の分野で使用される振幅周波数特性、位相周波数特性、およびグループ遅延の精度測定と同様に、3672アナライザーはミキサー/コンバーターの多機能かつ包括的なパラメーターテストや、ゲイン圧縮の2次元スイープ、およびパルスSパラメーターなどの多機能も可能です。レーダー、通信、およびナビゲーションシステムの科学的研究および製造プロセスに不可欠な機器です。
機能と特徴
・対数振幅、線形振幅、定在波、位相、スミスチャートなどの複数の表示形式で利用可能
・USB、GPIB、LAN、VGAディスプレイインターフェース付き
・12.1インチの高解像度タッチスクリーン
・記録/実行、ワンクリック操作により、測定設定手順が大幅に簡素化され、効率が向上します
・パルスSパラメータ測定、時間領域測定、ミキサー測定、ゲイン圧縮2次元掃引測定、THz周波数拡張、アンテナおよびRCS測定などの機能で利用できます。
シンプルで斬新な操作インターフェース
複数のキャリブレーションキットと互換性のある、柔軟でオプションのキャリブレーションタイプ
3672シリーズのベクトルネットワークアナライザは、スマートキャリブレーション（ガイド付きキャリブレーション）、ガイドなしキャリブレーション（機械的キャリブレーションキットを使用して、応答キャリブレーション、応答および分離キャリブレーション、シングルポートキャリブレーション、拡張応答キャリブレーション、および完全な2つを実行する）を含む複数のキャリブレーションタイプを提供します -ポートSOLTキャリブレーションおよびTRLキャリブレーション）および電子キャリブレーション（E-Cal）など。ユーザーは、テスト要件に基づいて、同軸3.5mmキャリブレーションキットや電子キャリブレーションキットなどのキャリブレーションキットを選択できます。これにより、さまざまなインターフェイスを備えたデバイスでのテストが大幅に容易になります。
すべての測定チャネルを表示する複数のウィンドウ
アナライザーは、マルチチャネルおよびマルチウィンドウ表示の機能を備えており、最大64チャネルをサポートします。 最大32個の測定ウィンドウを同時に表示でき、各ウィンドウは最大16個のテストトレースを同時に表示できるため、スループットとテストの生産性の結果が向上します。
広いダイナミックレンジ
3672シリーズのベクトルネットワークアナライザは、ミキサー受信の概念で設計されており、マシン全体のダイナミックレンジを効果的に拡張し、ワイドダイナミックレンジのテスト要求に対応します。

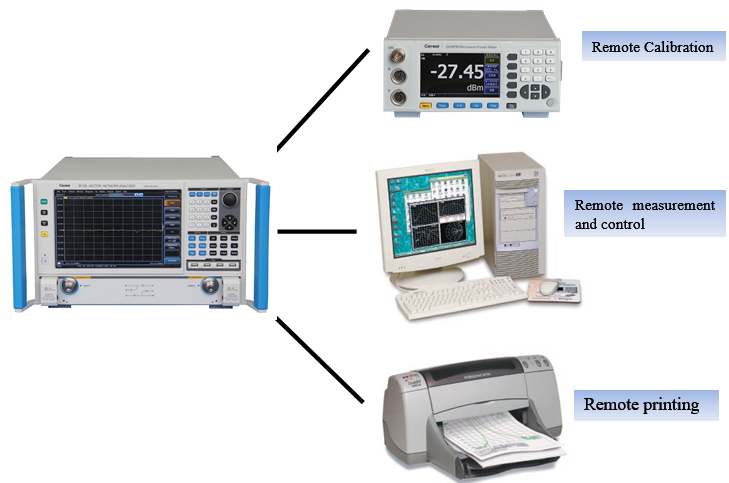

豊富な周辺機器インターフェース、柔軟で実用的
PCおよびWindowsオペレーティングシステムと互換性のある組み込みコンピュータモジュールで構成されるソフトウェアおよびハードウェアプラットフォームを採用した3672シリーズのVectorNetwork Analyzerは、機器とPCの完璧な組み合わせを実現します。 I / Oインターフェース（GPIB、USB、LANなどを含む）は、データ通信に最適な選択です。
低トレースノイズ、高テスト精度
トレースノイズにおける3672シリーズベクトルネットワークアナライザの優れた性能により、低挿入損失デバイスの正確な測定が大幅に向上します。 （例として3672Bを取り上げます）

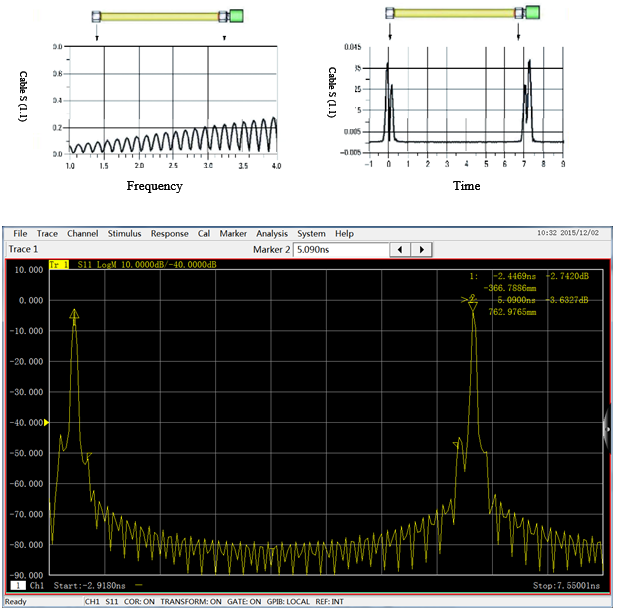

時間領域分析
