ウェーブクレスト株式会社 スペクトラムアナライザー 最大44GHz 4041シリーズ Ceyear社 (4041D/4041E/4041F/4041G)
スペクトラムアナライザー 最大44GHz 4041シリーズ Ceyear社 の特長
スペクトラムアナライザー 4041シリーズ ラインアップ
製品概要
4041スペクトラムアナライザは、小型、軽量、低消費電力、持ち運びに便利なコンパクトなポータブルボックス構造を採用しています。本製品には、広帯域ミリ波受信機小型化統合設計技術、広帯域VCOに基づく全位相同期技術、フルデジタル中間周波数設計技術、マイクロ波複合多層回路基板設計技術を採用しているため、高性能指標を実現し、製品の経済的効率を確保しています。 4041スペクトラムアナライザシリーズは現在、4種類の製品で構成されています。周波数測定範囲は、それぞれ9kHz〜20GHz、9kHz〜26.5GHz、9kHz〜32GHz、9kHz〜44GHzです。製品の全スペクトルにプリアンプが装備されているため、どの周波数ポイントでも非常に高い受信感度が得られます。さらに、12.1インチの高輝度LCDと静電容量式タッチスクリーンの統合設計、大型ボタンと仮想ボタンの組み合わせ設計により、操作の利便性が向上しています。パフォーマンスインジケータについては、優れた平均ノイズレベルと位相ノイズインジケータ、および高速スキャンを備えています。測定機能には、干渉アナライザチャネルスキャナ、AM / FM / PMアナライザ、パワーメータなどのオプションモードのほか、チャネル電力、占有帯域幅、隣接チャネル電力、音声復調、 エミッションマスクおよび搬送波対雑音比などのさまざまな測定機能があります。この製品は、航空、宇宙飛行、無線通信、レーダー信号およびデバイスのテストと保守に使用できます。また、電子製品の研究、開発、製造、および科学研究機関の教育実験にも使用できます。 機能と特徴
・厚みが薄く軽量な持ち運びに便利な持ち運びに便利なケース・9kHz〜20GHz / 26.5GHz / 32GHz / 44GHzをカバーする広い周波数範囲;フルバンドプリアンプを標準装備・表示される平均ノイズレベルが低い：-163dBm @ 1Hz RBW（標準）・優れた位相ノイズ性能：-106dBc / Hz @ 100kHz周波数オフセット@ 1GHzキャリア・RBW：1Hz〜10MHz・非常に高い掃引速度：1GHzスパンの場合、最短掃引時間<20ms・チャネル電力、占有帯域幅、隣接チャネル電力、音声復調、搬送波対雑音比、放射マスクなどのさまざまな測定機能・豊富なテスト機能モードオプション：干渉分析（スペクトログラムプロット、RSSI）、アナログAM / FM / PMアナライザー、チャネルスキャナー、高精度パワーメーターなど。・操作が簡単で、大きなフォント表示とルーズなボタンレイアウトを備えた12.1インチの高輝度LCDスクリーンを搭載し、容量性タッチスクリーン操作とタッチスクリーンカーソルドラッグをサポート・優れた単側波帯位相ノイズインジケータ・マルチループ位相ロック周波数合成技術が採用されているため、周波数帯域全体に優れた位相ノイズインジケータがあります。
高い受信感度
マイクロ波およびミリ波周波数変換モジュールの小型化統合設計技術と全周波数帯域での低ノイズプリアンプの使用により、ノイズレベルが低減され、受信感度が向上します。 10 MHz〜20GHzの一般的な受信感度値-160dBm / Hz（プリアンプオン）
包括的なスペクトル測定機能
・シグナルトラッキング、ピークトラッキング、シグナルサーチなどの機能を備えています。・12個のカーソルを提供でき、オプションとしてノーマルモードとディファレンシャルモードの両方があり、ノイズマーカーと周波数カウント機能をサポートしています。・送信機電源キットには、チャネル電力、占有帯域幅、隣接チャネル電力、搬送波対雑音比、放射マスク、音声復調などのワンボタン測定機能があります。・3つの表示トレースと6つの検出モードが利用可能です。・リストのスイープ、編集、保存、および呼び出しをサポートします。
各種測定機能
便利で高速なユーザーエクスペリエンス
・ワンボタンクイック測定・状態とデータの保存および呼び出し関数・12.1インチの高輝度LCDディスプレイ画面、光透過率の低下、クリアなディスプレイ・便利な静電容量式タッチスクリーン・USBプログラム制御とストレージ、LANプログラム制御、VGAビデオ出力、ゼロスパンIF出力、トリガー入力など、ユーザーの操作に便利な多数の補助インターフェイスをサポートします。 代表的なアプリケーション
・コンポーネントと部品のテスト・増幅器、フィルター、ミキサー、減衰器、ケーブル、方向性結合器などのコンポーネントとモジュールのゲイン、周波数応答、周波数変換損失、挿入損失などのパラメーターとインジケーターのテストに使用できます。・送信機と受信機のテストと診断・4041スペクトラムアナライザには、スペクトラムアナライザ、干渉アナライザ、AM / FM / PMアナライザ、パワーメータ、チャネルスキャナなどの多くの測定機能モードがあり、チャネル電力、占有帯域幅、 隣接チャネルパワー、搬送波対雑音比、電界強度、および放射マスク。 したがって、送信機と受信機のテストのための包括的なスペクトル分析と診断サービスを提供できます。 ★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。

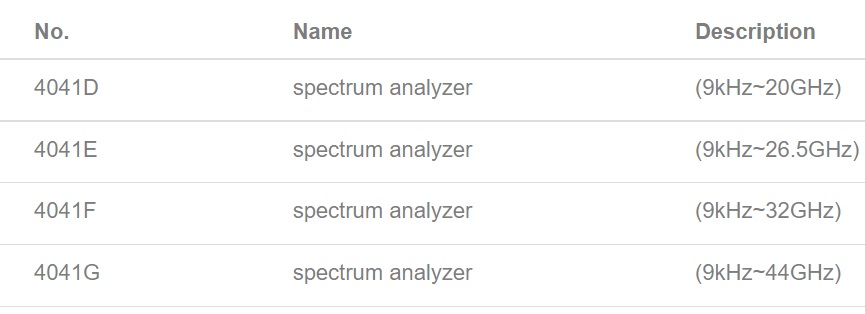

スペクトラムアナライザー 4041シリーズ ラインアップ
製品概要
4041スペクトラムアナライザは、小型、軽量、低消費電力、持ち運びに便利なコンパクトなポータブルボックス構造を採用しています。本製品には、広帯域ミリ波受信機小型化統合設計技術、広帯域VCOに基づく全位相同期技術、フルデジタル中間周波数設計技術、マイクロ波複合多層回路基板設計技術を採用しているため、高性能指標を実現し、製品の経済的効率を確保しています。
4041スペクトラムアナライザシリーズは現在、4種類の製品で構成されています。周波数測定範囲は、それぞれ9kHz〜20GHz、9kHz〜26.5GHz、9kHz〜32GHz、9kHz〜44GHzです。製品の全スペクトルにプリアンプが装備されているため、どの周波数ポイントでも非常に高い受信感度が得られます。さらに、12.1インチの高輝度LCDと静電容量式タッチスクリーンの統合設計、大型ボタンと仮想ボタンの組み合わせ設計により、操作の利便性が向上しています。パフォーマンスインジケータについては、優れた平均ノイズレベルと位相ノイズインジケータ、および高速スキャンを備えています。測定機能には、干渉アナライザチャネルスキャナ、AM / FM / PMアナライザ、パワーメータなどのオプションモードのほか、チャネル電力、占有帯域幅、隣接チャネル電力、音声復調、 エミッションマスクおよび搬送波対雑音比などのさまざまな測定機能があります。この製品は、航空、宇宙飛行、無線通信、レーダー信号およびデバイスのテストと保守に使用できます。また、電子製品の研究、開発、製造、および科学研究機関の教育実験にも使用できます。
機能と特徴
・厚みが薄く軽量な持ち運びに便利な持ち運びに便利なケース
・9kHz〜20GHz / 26.5GHz / 32GHz / 44GHzをカバーする広い周波数範囲;フルバンドプリアンプを標準装備
・表示される平均ノイズレベルが低い：-163dBm @ 1Hz RBW（標準）
・優れた位相ノイズ性能：-106dBc / Hz @ 100kHz周波数オフセット@ 1GHzキャリア
・RBW：1Hz〜10MHz
・非常に高い掃引速度：1GHzスパンの場合、最短掃引時間<20ms
・チャネル電力、占有帯域幅、隣接チャネル電力、音声復調、搬送波対雑音比、放射マスクなどのさまざまな測定機能

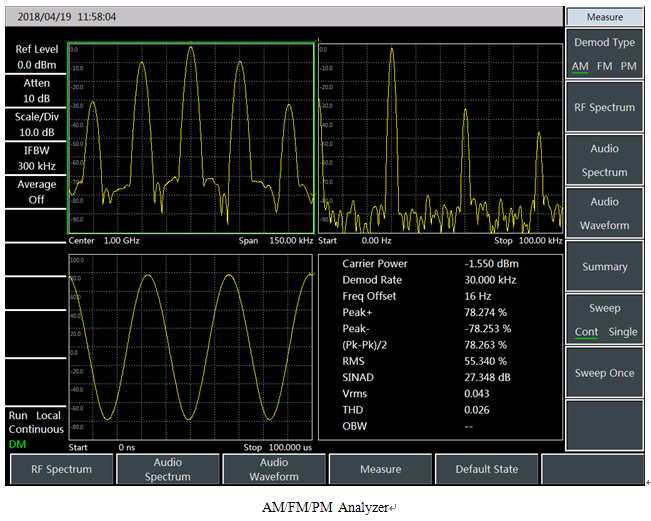

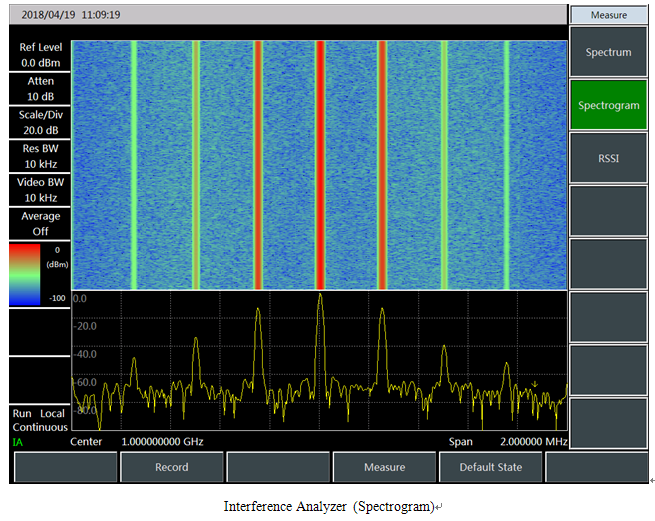

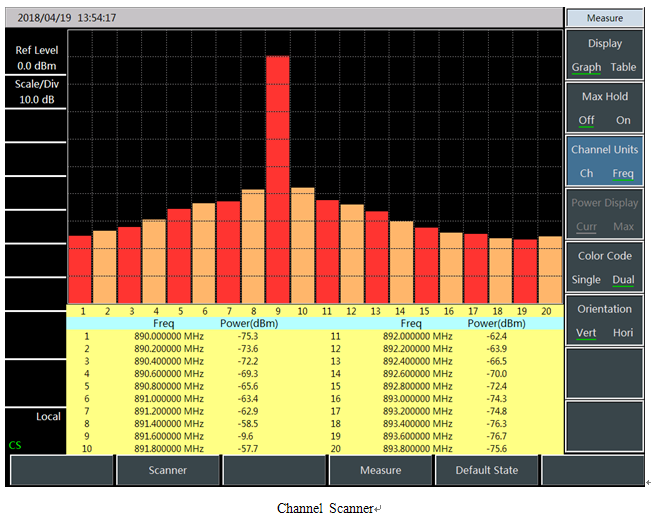

・豊富なテスト機能モードオプション：干渉分析（スペクトログラムプロット、RSSI）、アナログAM / FM / PMアナライザー、チャネルスキャナー、高精度パワーメーターなど。
・操作が簡単で、大きなフォント表示とルーズなボタンレイアウトを備えた12.1インチの高輝度LCDスクリーンを搭載し、容量性タッチスクリーン操作とタッチスクリーンカーソルドラッグをサポート

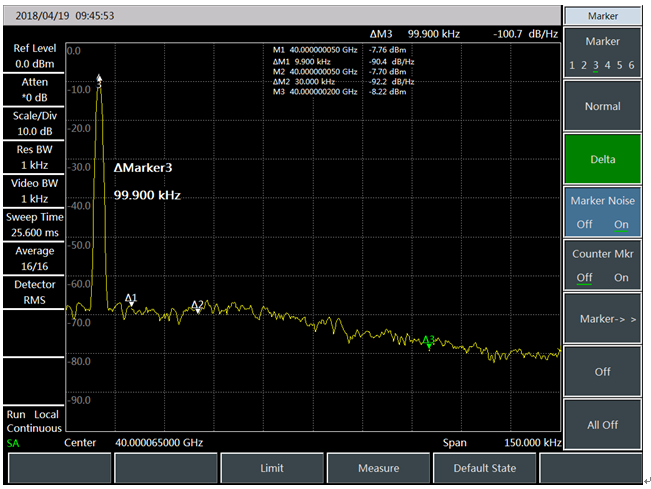

・優れた単側波帯位相ノイズインジケータ
・マルチループ位相ロック周波数合成技術が採用されているため、周波数帯域全体に優れた位相ノイズインジケータがあります。

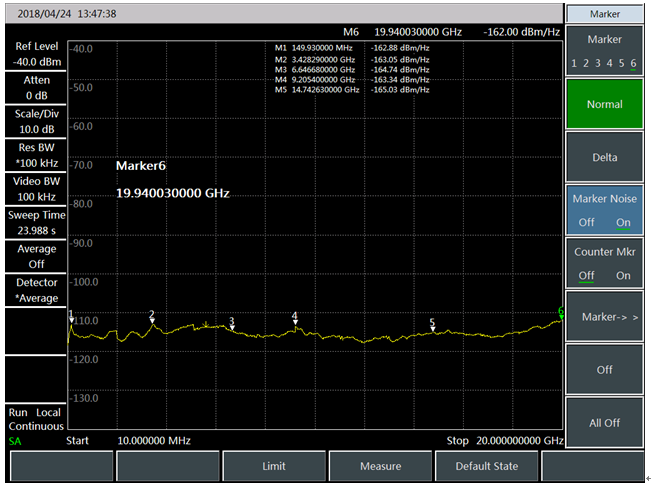

高い受信感度
マイクロ波およびミリ波周波数変換モジュールの小型化統合設計技術と全周波数帯域での低ノイズプリアンプの使用により、ノイズレベルが低減され、受信感度が向上します。
10 MHz〜20GHzの一般的な受信感度値-160dBm / Hz（プリアンプオン）

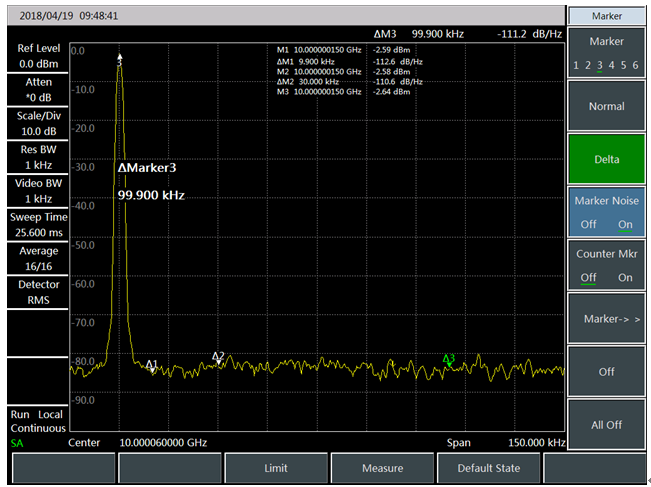

包括的なスペクトル測定機能

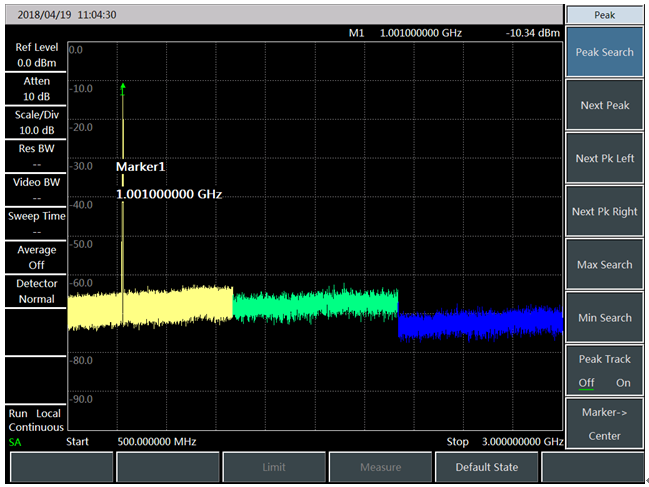

・シグナルトラッキング、ピークトラッキング、シグナルサーチなどの機能を備えています。
・12個のカーソルを提供でき、オプションとしてノーマルモードとディファレンシャルモードの両方があり、ノイズマーカーと周波数カウント機能をサポートしています。
・送信機電源キットには、チャネル電力、占有帯域幅、隣接チャネル電力、搬送波対雑音比、放射マスク、音声復調などのワンボタン測定機能があります。

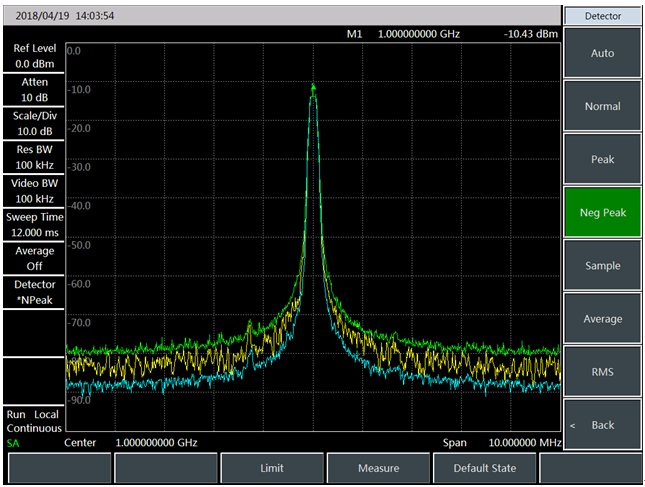

・3つの表示トレースと6つの検出モードが利用可能です。
・リストのスイープ、編集、保存、および呼び出しをサポートします。

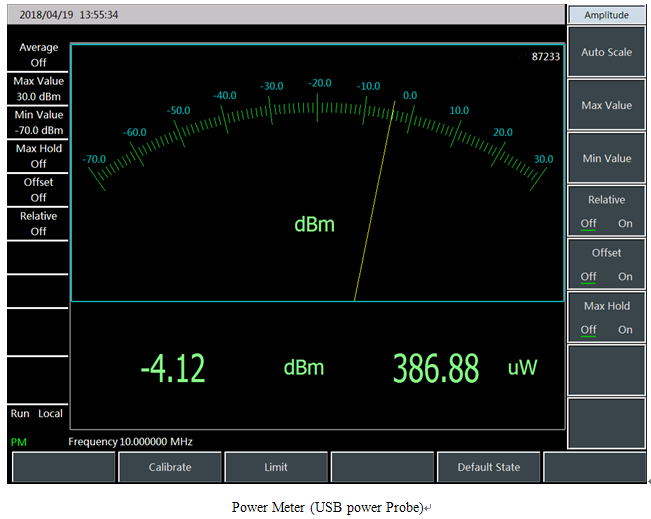

各種測定機能
便利で高速なユーザーエクスペリエンス
・ワンボタンクイック測定
・状態とデータの保存および呼び出し関数
・12.1インチの高輝度LCDディスプレイ画面、光透過率の低下、クリアなディスプレイ
・便利な静電容量式タッチスクリーン
・USBプログラム制御とストレージ、LANプログラム制御、VGAビデオ出力、ゼロスパンIF出力、トリガー入力など、ユーザーの操作に便利な多数の補助インターフェイスをサポートします。
代表的なアプリケーション
・コンポーネントと部品のテスト
・増幅器、フィルター、ミキサー、減衰器、ケーブル、方向性結合器などのコンポーネントとモジュールのゲイン、周波数応答、周波数変換損失、挿入損失などのパラメーターとインジケーターのテストに使用できます。
・送信機と受信機のテストと診断
・4041スペクトラムアナライザには、スペクトラムアナライザ、干渉アナライザ、AM / FM / PMアナライザ、パワーメータ、チャネルスキャナなどの多くの測定機能モードがあり、チャネル電力、占有帯域幅、 隣接チャネルパワー、搬送波対雑音比、電界強度、および放射マスク。 したがって、送信機と受信機のテストのための包括的なスペクトル分析と診断サービスを提供できます。
★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。
