加速度、速度、変位のモードに対応 最大1000個のデータを保存
汎用振動計VM-82Aは、主として回転機械を中心とした産業用機械の保守管理、点検に用いられる振動計です。加速度、速度、変位を適切な周波数範囲で測定し、機械の振動状態を評価します。
リオン株式会社 汎用振動計 (VM-82A)
汎用振動計の特長
使用する加速度ピックアップを変更することで、広範囲の測定が可能
■ 操作パネルは測定モードや設定の切り替えがしやすいボタン配置
■ 使用する加速度ピックアップを変更することで、広範囲の測定が可能
■ バックアップ機能により、電源を入れると前回設定した条件で測定を開始
■ USBインタフェースを搭載。コンピュータに保存データの転送可能
■ アルカリ乾電池による24時間の連続測定。環境に配慮したニッケル水素電池にも対応
■ 重さは270 gのコンパクト設計（電池含む）
見やすい液晶画面
液晶画面にはバーグラフと数値が同時に表示され、変動の様子を容易に把握。設定した周波数範囲などの情報も表示し、バックライト機能により暗所でも内容を確認できます。オーバーロードの状態になると、OVERが表示され、液晶全体が赤色に変わります。

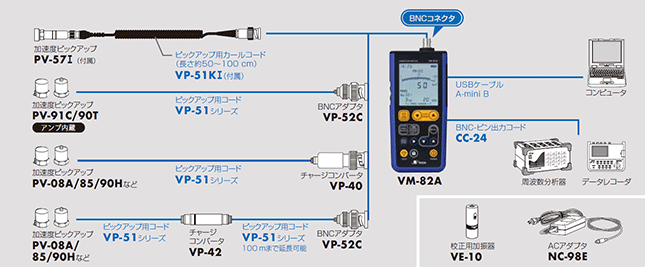

システム図（ 振動計本体とピックアップPV-57ｴ以外はオプション）
.gif)
仕様
圧電式加速度ピックアップ PV-57ｴ（付属） 構造 せん断型圧電式加速度ピックアップ（CCLDタイプ） 感度 5.1 mV/m/s2（±15 ％） 80 Hz、23℃ 周波数範囲 1 Hz～5 kHz（±10 ％） 寸法・質量 対辺17（六角）×49（mm）・45 g
測定範囲（PV-57ｴを用いた場合） ACC（加速度） 0.02～200 m/s2 EQ PEAK 1 Hz～5 kHz VEL （速 度） 0.3～1 000 mm/s RMS 3 Hz～1 kHz
0.1～1 000 mm/s RMS 10 Hz～1 kHz DISP（変 位） 0.02～100 mm EQ PEAK 3 Hz～500 Hz
0.001～100 mm EQ PEAK 10 Hz～500 Hz 周波数範囲 ACC（加速度） 3 Hz～1 kHz、3 Hz～5 kHz、1 Hz～100 Hz、3 Hz～20 kHz VEL （速 度） 10 Hz～1 kHz、3 Hz～1 kHz DISP（変 位） 10 Hz～500 Hz、3 Hz～500 Hz 数字はハイパスフィルタまたはローパスフィルタにより、FLAT特性より約10 ％の減衰点を示します。
速度10 Hz～1 kHzの電気的特性は、JIS B 0907「 回転機械及び往復動機械の振動-振動シビアリティ測定器に関する要求事項」に示される周波数範囲を満足します 測定レンジ ピックアップPV-57ｴ
およびピックアップ感度 1.0～9.9 mV/m/s2 ACC（加速度） 1、10、100、1 000 m/s2 VEL （速 度） 10、100、1 000 mm/s DISP（変 位） 0.1、1、10、100 mm ピックアップ感度 0.1～0.99 mV/m/s2 の場合は上記の10 倍のレンジ
ピックアップ感度 10～99 mV/m/s2 の場合は上記の1/10 倍のレンジ 指示特性 加速度 RMS、EQ PEAK 速 度 RMS、EQ PEAK 変 位 RMS、EQ PEAK、EQ p-p EQ PEAK＝RMS × √2、EQ p-p＝EQ PEAK × 2 液晶表示器（モノクロセグメント液晶） バックライト 白色LED。OVER時は赤色LEDにより点灯 測定値表示 表示範囲 001～128
100 msサンプリング20個の算術平均値を2秒毎の表示 バーグラフ 対数目盛フルスケールの1～100 ％ 指示特性 RMS、EQ PEAK、EQ p-p 過負荷表示 OVERの文字を表示。同時に赤色LEDを点灯 測定モード 加速度、速度、変位 メモリアドレス 000～999（1 000個） 電池残量 4段階表示 時計表示 年、月、日、時、分 ピックアップ感度 0.10～0.99、1.0～9.9、10～99 mV/m/s2 データメモリ 最大1 000個（000～999）のデータを手動で保存可能 増幅度の校正 ピックアップ感度を設定することにより、各々の感度に見合った
増幅度とする 設定範囲 0.10～0.99、1.0～9.9、10～99 mV/m/s2（pC/m/s2、VP-40/42使用時） 出力 交流出力 レンジフルスケール 1 V 出力インピーダンス 約600 Ω 直流出力 レンジフルスケール 1 V 出力インピーダンス 約600 Ω 出力電圧および表示精度（本体電気特性） ACC（加速度） レンジフルスケール±2 ％（80 Hz） VEL （速 度） レンジフルスケール±3 ％（80 Hz） DISP（変 位） レンジフルスケール±5 ％（80 Hz） 総合精度（ PV-57ｴと組み合わせた場合） ACC（加速度） レンジフルスケール±5 ％（80 Hz） VEL （速 度） レンジフルスケール±8 %（80 Hz） DISP（変 位） レンジフルスケール±10 %（80 Hz） インタフェース USB データ出力と本器のリモートコントロールを行う。データの取り
込みは専用の転送ソフトウェアを使用 使用温湿度範囲 ピックアップ -20～70 ℃ 90 ％RH以下 本体 -10～50 ℃ 90 ％RH以下 電源 単3形乾電池4本（アルカリ／ニッケル水素）または
ACアダプタ（NC-98E、オプション） 消費電流 約58 mA 電池による連続使用時間 アルカリ電池 約30時間（常温、バックライトOFF、各出力・通信OFF） ニッケル水素充電池
（eneloop proⓇ）＊ 約32時間（常温、バックライトOFF、各出力・通信OFF） 大きさ・重さ 約171.5（H）×74（W）×25.5（D）mm・約270 g（電池含む） 付属品 圧電式加速度ピックアップ PV-57ｴ × 1、
単3形乾電池（アルカリ）LR6 × 4、
ピックアップ用カールコード VP-51Kｴ × 1、
マグネットアタッチメント VP-53S × 1
＊eneloop proⓇの充電は必ず専用の充電器をお使いください。
＊eneloop proⓇはパナソニックグループの登録商標です。
使用する加速度ピックアップを変更することで、広範囲の測定が可能
■ 操作パネルは測定モードや設定の切り替えがしやすいボタン配置
■ 使用する加速度ピックアップを変更することで、広範囲の測定が可能
■ バックアップ機能により、電源を入れると前回設定した条件で測定を開始
■ USBインタフェースを搭載。コンピュータに保存データの転送可能
■ アルカリ乾電池による24時間の連続測定。環境に配慮したニッケル水素電池にも対応
■ 重さは270 gのコンパクト設計（電池含む）
見やすい液晶画面
| |
液晶画面にはバーグラフと数値が同時に表示され、変動の様子を容易に把握。設定した周波数範囲などの情報も表示し、バックライト機能により暗所でも内容を確認できます。オーバーロードの状態になると、OVERが表示され、液晶全体が赤色に変わります。
システム図（ 振動計本体とピックアップPV-57ｴ以外はオプション）
仕様
| 圧電式加速度ピックアップ PV-57ｴ（付属） | ||
| 構造 | せん断型圧電式加速度ピックアップ（CCLDタイプ） | |
| 感度 | 5.1 mV/m/s2（±15 ％） 80 Hz、23℃ | |
| 周波数範囲 | 1 Hz～5 kHz（±10 ％） | |
| 寸法・質量 | 対辺17（六角）×49（mm）・45 g | |
| 測定範囲（PV-57ｴを用いた場合） | |||
| ACC（加速度） | 0.02～200 m/s2 EQ PEAK 1 Hz～5 kHz | ||
| VEL （速 度） | 0.3～1 000 mm/s RMS 3 Hz～1 kHz 0.1～1 000 mm/s RMS 10 Hz～1 kHz | ||
| DISP（変 位） | 0.02～100 mm EQ PEAK 3 Hz～500 Hz 0.001～100 mm EQ PEAK 10 Hz～500 Hz | ||
| 周波数範囲 | |||
| ACC（加速度） | 3 Hz～1 kHz、3 Hz～5 kHz、1 Hz～100 Hz、3 Hz～20 kHz | ||
| VEL （速 度） | 10 Hz～1 kHz、3 Hz～1 kHz | ||
| DISP（変 位） | 10 Hz～500 Hz、3 Hz～500 Hz | ||
| 数字はハイパスフィルタまたはローパスフィルタにより、FLAT特性より約10 ％の減衰点を示します。 速度10 Hz～1 kHzの電気的特性は、JIS B 0907「 回転機械及び往復動機械の振動-振動シビアリティ測定器に関する要求事項」に示される周波数範囲を満足します | |||
| 測定レンジ | |||
| ピックアップPV-57ｴ およびピックアップ感度 | 1.0～9.9 mV/m/s2 | ||
| ACC（加速度） | 1、10、100、1 000 m/s2 | ||
| VEL （速 度） | 10、100、1 000 mm/s | ||
| DISP（変 位） | 0.1、1、10、100 mm | ||
| ピックアップ感度 0.1～0.99 mV/m/s2 の場合は上記の10 倍のレンジ ピックアップ感度 10～99 mV/m/s2 の場合は上記の1/10 倍のレンジ | |||
| 指示特性 | |||
| 加速度 | RMS、EQ PEAK | ||
| 速 度 | RMS、EQ PEAK | ||
| 変 位 | RMS、EQ PEAK、EQ p-p | ||
| EQ PEAK＝RMS × √2、EQ p-p＝EQ PEAK × 2 | |||
| 液晶表示器（モノクロセグメント液晶） | |||
| バックライト | 白色LED。OVER時は赤色LEDにより点灯 | ||
| 測定値表示 | 表示範囲 001～128 100 msサンプリング20個の算術平均値を2秒毎の表示 | ||
| バーグラフ | 対数目盛フルスケールの1～100 ％ | ||
| 指示特性 | RMS、EQ PEAK、EQ p-p | ||
| 過負荷表示 | OVERの文字を表示。同時に赤色LEDを点灯 | ||
| 測定モード | 加速度、速度、変位 | ||
| メモリアドレス | 000～999（1 000個） | ||
| 電池残量 | 4段階表示 | ||
| 時計表示 | 年、月、日、時、分 | ||
| ピックアップ感度 | 0.10～0.99、1.0～9.9、10～99 mV/m/s2 | ||
| データメモリ | 最大1 000個（000～999）のデータを手動で保存可能 | ||
| 増幅度の校正 | ピックアップ感度を設定することにより、各々の感度に見合った 増幅度とする | ||
| 設定範囲 | 0.10～0.99、1.0～9.9、10～99 mV/m/s2（pC/m/s2、VP-40/42使用時） | ||
| 出力 | |||
| 交流出力 | レンジフルスケール 1 V | ||
| 出力インピーダンス 約600 Ω | |||
| 直流出力 | レンジフルスケール 1 V | ||
| 出力インピーダンス 約600 Ω | |||
| 出力電圧および表示精度（本体電気特性） | |||
| ACC（加速度） | レンジフルスケール±2 ％（80 Hz） | ||
| VEL （速 度） | レンジフルスケール±3 ％（80 Hz） | ||
| DISP（変 位） | レンジフルスケール±5 ％（80 Hz） | ||
| 総合精度（ PV-57ｴと組み合わせた場合） | |||
| ACC（加速度） | レンジフルスケール±5 ％（80 Hz） | ||
| VEL （速 度） | レンジフルスケール±8 %（80 Hz） | ||
| DISP（変 位） | レンジフルスケール±10 %（80 Hz） | ||
| インタフェース | |||
| USB | データ出力と本器のリモートコントロールを行う。データの取り 込みは専用の転送ソフトウェアを使用 | ||
| 使用温湿度範囲 | |||
| ピックアップ | -20～70 ℃ 90 ％RH以下 | ||
| 本体 | -10～50 ℃ 90 ％RH以下 | ||
| 電源 | 単3形乾電池4本（アルカリ／ニッケル水素）または ACアダプタ（NC-98E、オプション） | ||
| 消費電流 | 約58 mA | ||
| 電池による連続使用時間 | |||
| アルカリ電池 | 約30時間（常温、バックライトOFF、各出力・通信OFF） | ||
| ニッケル水素充電池 （eneloop proⓇ）＊ | 約32時間（常温、バックライトOFF、各出力・通信OFF） | ||
| 大きさ・重さ | 約171.5（H）×74（W）×25.5（D）mm・約270 g（電池含む） | ||
| 付属品 | 圧電式加速度ピックアップ PV-57ｴ × 1、 単3形乾電池（アルカリ）LR6 × 4、 ピックアップ用カールコード VP-51Kｴ × 1、 マグネットアタッチメント VP-53S × 1 | ||
＊eneloop proⓇの充電は必ず専用の充電器をお使いください。
＊eneloop proⓇはパナソニックグループの登録商標です。
