本製品は折り曲げ、切断、パンチングのユニットを交換して 1 台の機器で試作加工が可能です。
足踏み油圧式は省電力もさることながら、下から持ち上げる仕様は安全性に配慮された設計となっております。 足踏みとなることで、手で製品を抑えながら作業が可能となります。 ワークデスク 1 つ分の作業スペースとなるため、研究開発室、オフィス、学校、工場等の設置環境に適しています。

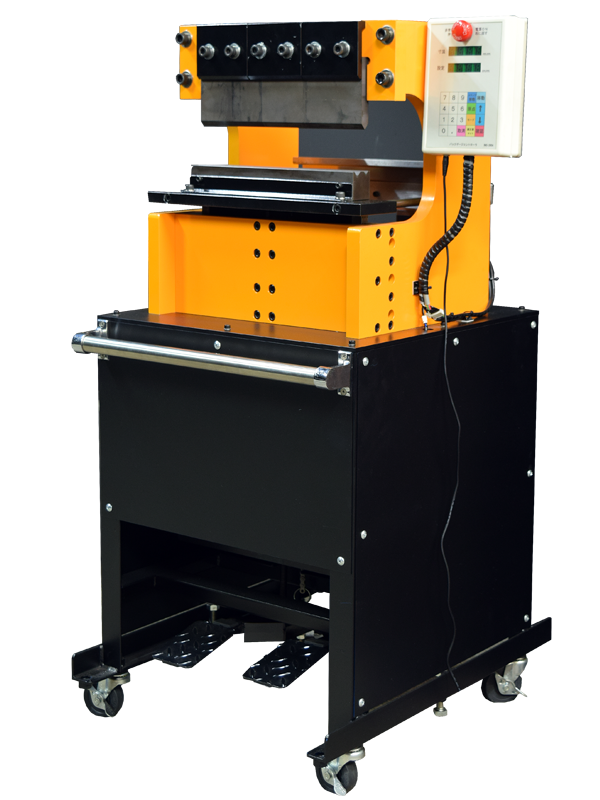

有限会社ハイランド 足踏み油圧試作加工機器 (FHB300)
足踏み油圧試作加工機器の特長
概要
本製品は折り曲げ、切断、パンチングのユニットを交換して1台の機器で試作加工が可能です
足踏み油圧式は省電力もさることながら、下から持ち上げる仕様は安全性に配慮された設計となっております
足踏みとなることで、手で製品を抑えながら作業が可能となります
ワークデスク1つ分の作業スペースとなるため、研究開発室、オフィス、学校、工場等の設置環境に適しています
加工仕様
項 目 内 容 加工可能材料 アルミ板、鉄板 他 加工可能幅 最大 300mm 加工可能板厚 アルミ板 2mm 鉄板 1.2mm 加工種類 折り曲げ, 切断, パンチング (ユニット交換利用) 折り曲げ角 最大 90° 切断方法 せん断(シャーリング加工) パンチング 標準 Φ40mm
機器仕様
項 目 内 容 本体寸法 W:600×D:900×H:1,200 mm (バックゲージの飛び出し含む) 本体重量 約130kg (上下折り曲げユニット装着時) 最大加圧 10t 加圧方法 足踏み油圧式 右ペダル 上昇 最大85mm 左ペダル 下降 リセット 動作環境温度/湿度 -5～45℃ (20-80%結露なき事) 保存環境温度/湿度 -20～60℃
バックゲージ仕様
項 目 内 容 電源 AC100V 50/60Hz (DC24V ACアダプター付属) 消費電力 50W以下 設定範囲 10.0~210.0mm 0.1mm ステップ 駆動方式 ラック&ピニオン 制御方式 1チップマイコン+ステッピングモーターマイクロステップ(1,600/rev) 保持トルク 約5kgf 移動速度 4.4m/分 (74mm/秒) 停止精度 ±0.5mm以下
ユニット&作業状況

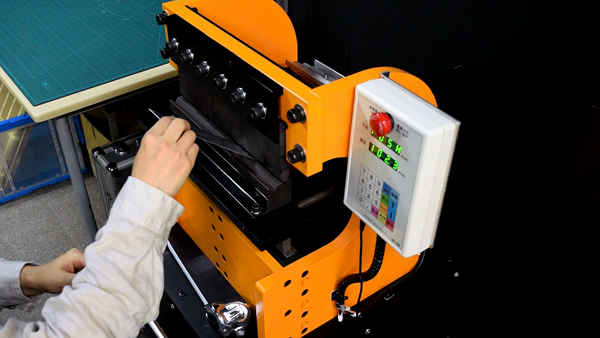

◆折り曲げ

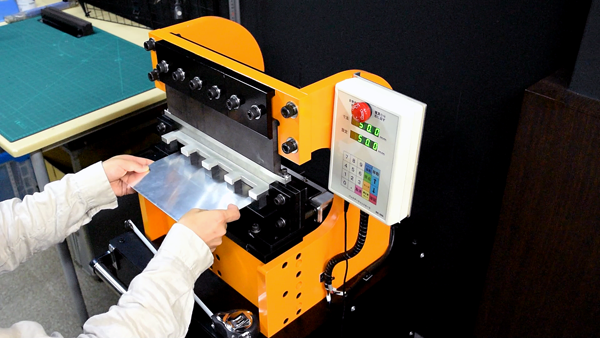

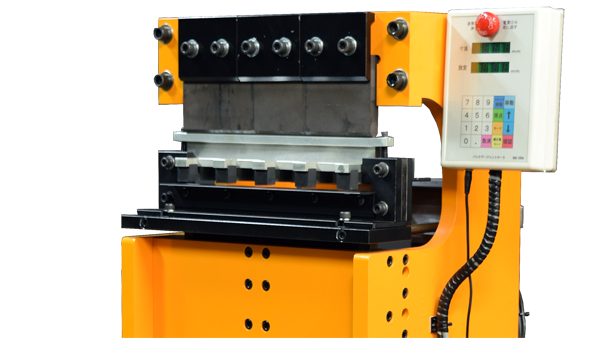

◆切断
.png)

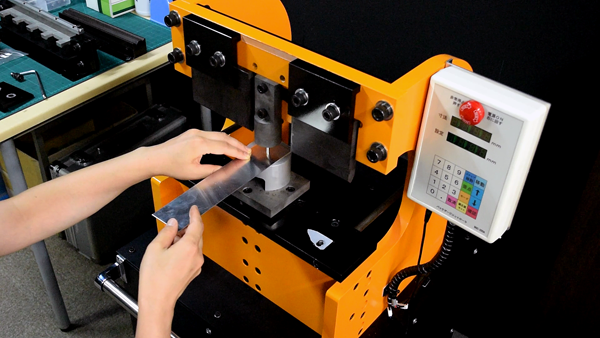

◆パンチング
.png)

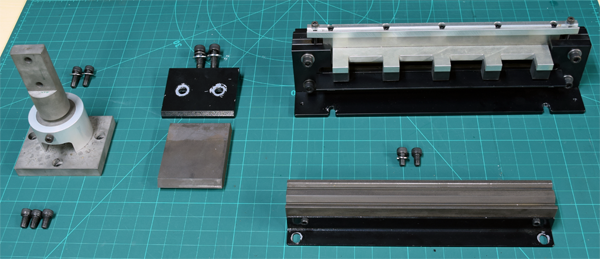

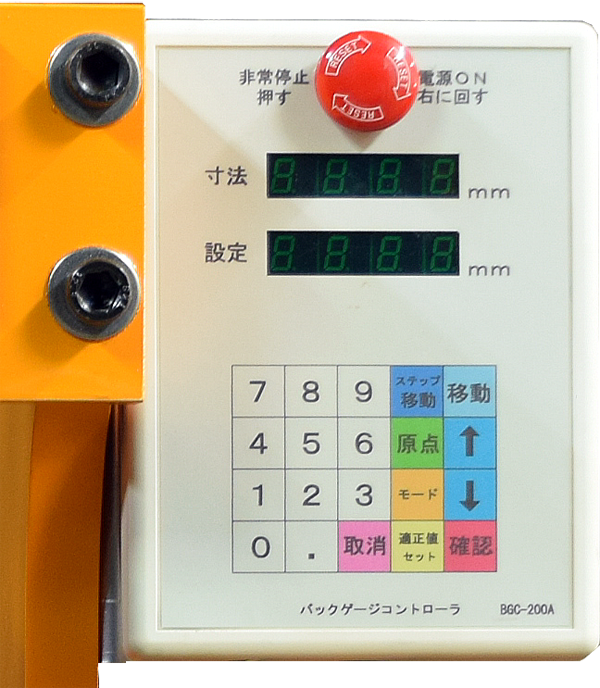

◆ユニット ◆操作パネル & バックゲージ .png)
足踏み油圧試作加工機器の動画
FHB300 足踏み油圧式試作加工機器 折り曲げ
概要
| 本製品は折り曲げ、切断、パンチングのユニットを交換して1台の機器で試作加工が可能です 足踏み油圧式は省電力もさることながら、下から持ち上げる仕様は安全性に配慮された設計となっております 足踏みとなることで、手で製品を抑えながら作業が可能となります ワークデスク1つ分の作業スペースとなるため、研究開発室、オフィス、学校、工場等の設置環境に適しています | |
加工仕様
| 項 目 | 内 容 |
| 加工可能材料 | アルミ板、鉄板 他 |
| 加工可能幅 | 最大 300mm |
| 加工可能板厚 | アルミ板 2mm |
| 鉄板 1.2mm | |
| 加工種類 | 折り曲げ, 切断, パンチング (ユニット交換利用) |
| 折り曲げ角 最大 90° | |
| 切断方法 せん断(シャーリング加工) | |
| パンチング 標準 Φ40mm |
機器仕様
| 項 目 | 内 容 | |
| 本体寸法 | W:600×D:900×H:1,200 mm (バックゲージの飛び出し含む) | |
| 本体重量 | 約130kg (上下折り曲げユニット装着時) | |
| 最大加圧 | 10t | |
| 加圧方法 | 足踏み油圧式 | |
| 右ペダル | 上昇 最大85mm | |
| 左ペダル | 下降 リセット | |
| 動作環境温度/湿度 | -5～45℃ (20-80%結露なき事) | |
| 保存環境温度/湿度 | -20～60℃ | |
バックゲージ仕様
| 項 目 | 内 容 |
| 電源 | AC100V 50/60Hz (DC24V ACアダプター付属) |
| 消費電力 | 50W以下 |
| 設定範囲 | 10.0~210.0mm 0.1mm ステップ |
| 駆動方式 | ラック&ピニオン |
| 制御方式 | 1チップマイコン+ステッピングモーターマイクロステップ(1,600/rev) |
| 保持トルク | 約5kgf |
| 移動速度 | 4.4m/分 (74mm/秒) |
| 停止精度 | ±0.5mm以下 |
ユニット&作業状況
◆折り曲げ
| |
◆切断
| |
◆パンチング
| |
| ◆ユニット | ◆操作パネル & バックゲージ |
| |
足踏み油圧試作加工機器の動画
FHB300 足踏み油圧式試作加工機器 折り曲げ
足踏み油圧試作加工機器の資料ダウンロード
