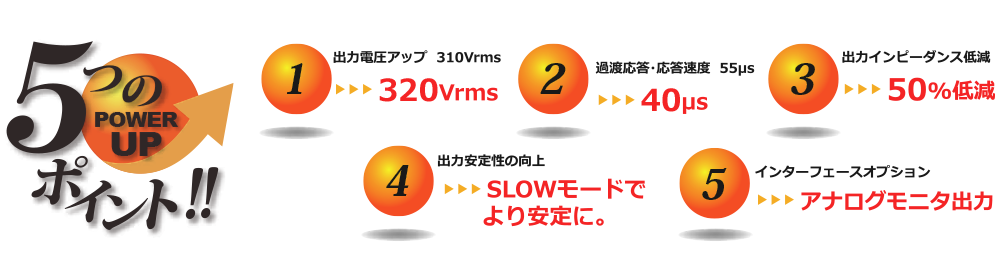

PCR-WEA/WEA2シリーズは、従来モデル（PCR-WEシリーズ）を更に進化させた超小型高電力密度、高性能なPWMインバータ方式の大容量交流・直流安定化電源です。6Uで６kVAのパワーを誇る高電力密度仕様、一筐体で36kVAモデルまでご用意しています。超小型で大容量出力、回生にも対応できる従来の特徴はそのままに、新たな市場ニーズに対応するため「出力電圧」「過渡応答・応答速度」を向上しています。
PCR-WEA/WEA2シリーズは、超小型高電力密度、高性能なPWMインバータ方式の大容量交流・直流安定化電源です。最大電力1kVA、2kVA、3kVA、6kVA、12kVA、18kVA、24kVA、30kVA、36kVAの全15モデル。6Uで6kVAのパワーを誇る高電力密度仕様、一筐体で36kVAモデルまでご用意しています。
3kVA以上はマルチタイプで単相/単相3線/三相出力の切り替えが可能です（PCR-WEA2/WEA2R）。さらに、回生機能*1 付きモデルもラインアップ（PCR-WEA2Rモデル）。また、並列運転*2 ケーブルにより最大144kVAまで拡張が可能です。
*1 モデル名に“R”が付く三相200V入力モデルのみ。構内回生のみ。
*2 並列運転は6kVA以上のモデルで最大4台、異なるモデル同士の組み合わせも可能。相あたり48kVAが最大電力。
仕様 | 出力定格（AC） | ||
|---|---|---|---|
形名 | 相 | 電力容量 | （L/Hレンジ） 最大電流 |
| PCR1000WEA | 単相 | 1kVA | 10A/5A |
| PCR2000WEA | 単相 | 2kVA | 20A/10A |
| PCR3000WEA2 | 単相 | 3kVA | 30A/15A |
| 単相3線 | 2kVA | 10A/5A | |
| 三相 | 3kVA | ||
| PCR6000WEA2R PCR6000WEA2 | 単相 | 6kVA | 60A/30A |
| 単相3線 | 20A/10A | ||
| 三相 | 4kVA | ||
| PCR12000WEA2R PCR12000WEA2 | 単相 | 12kVA | 120A/60A |
| 三相 | 40A/20A | ||
| 単相3線 | 8kVA | ||
| PCR18000WEA2R PCR18000WEA2 | 単相 | 18kVA | 180A/90A |
| 三相 | 60A/30A | ||
| 単相3線 | 12kVA | ||
| PCR24000WEA2R PCR24000WEA2 | 単相 | 24kVA | 240A/120A |
| 三相 | 80A/40A | ||
| 単相3線 | 16kVA | ||
| PCR30000WEA2R PCR30000WEA2 | 単相 | 30kVA | 300A/150A |
| 三相 | 100A/50A | ||
| 単相3線 | 20kVA | ||
| PCR36000WEA2R PCR36000WEA2 | 単相 | 36kVA | 360A/180A |
| 三相 | 120A/60A | ||
| 単相3線 | 24kVA | ||
※PCR-WEA2シリーズでは、上記各モデルの三相出力時の周波数を500Hzに制限した500Hz Limitモデルもございます。
*1 形名に“R”が付く三相 200V/400V入力モデルのみ。構内回生のみ
*2 4台以上の並列接続をご希望の場合はご相談ください
*3 6kVAモデル以上

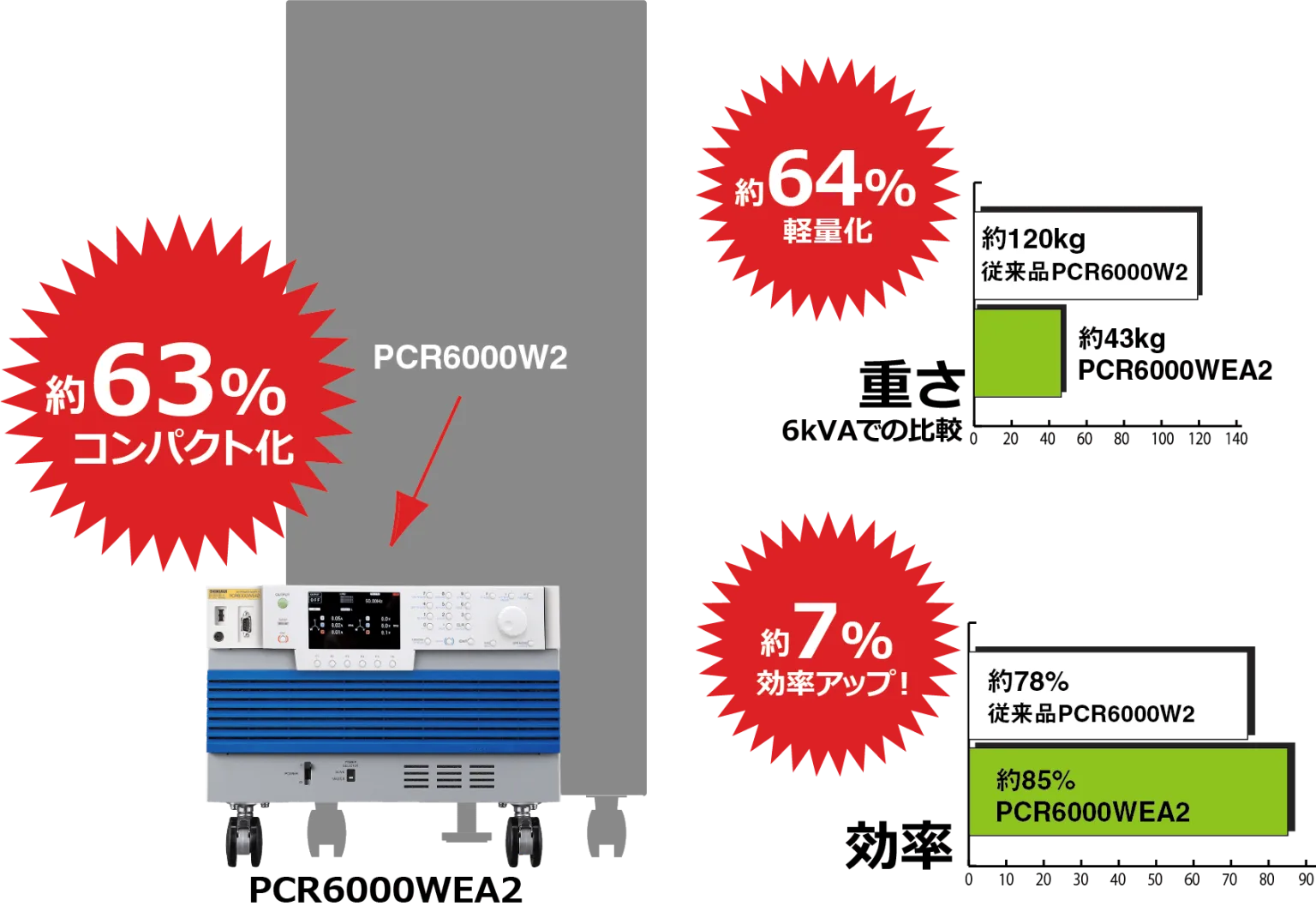

同じインバータ方式の当社従来品と比較して6kVAモデルでは、60%以上の大幅なコンパクト化を実現しました。また効率も約7%アップし、約85%の高効率を達成しています。

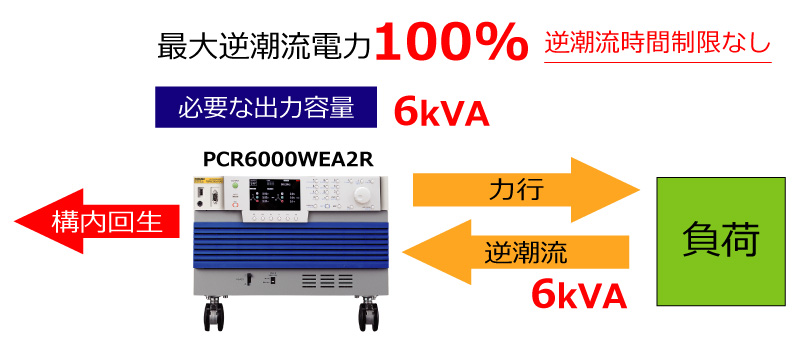

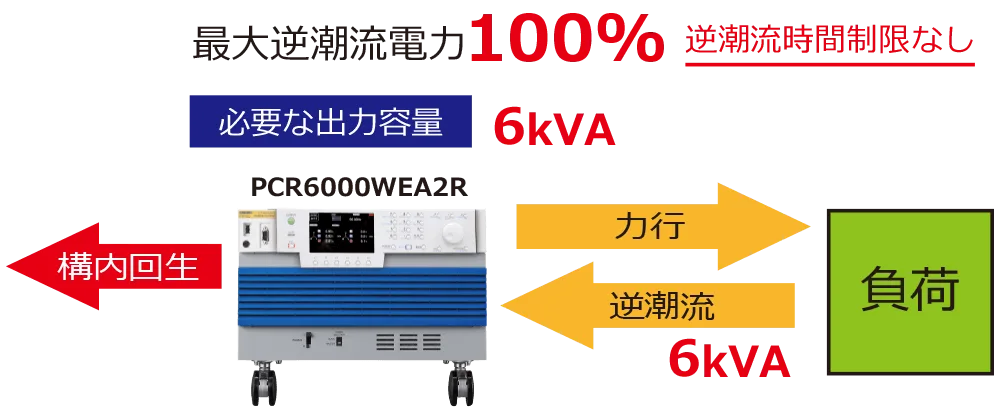

PCR-WEA2Rはインバータ方式ながら逆潮流を100%可能としています。さらに逆潮流時間の制限なしで最大逆潮流電力100%を達成しています。（PCR-LE/LE2では30%）
※構内回生に限る。モデル名末尾に “R” が付く三相 200V/400V 入力モデルのみ。

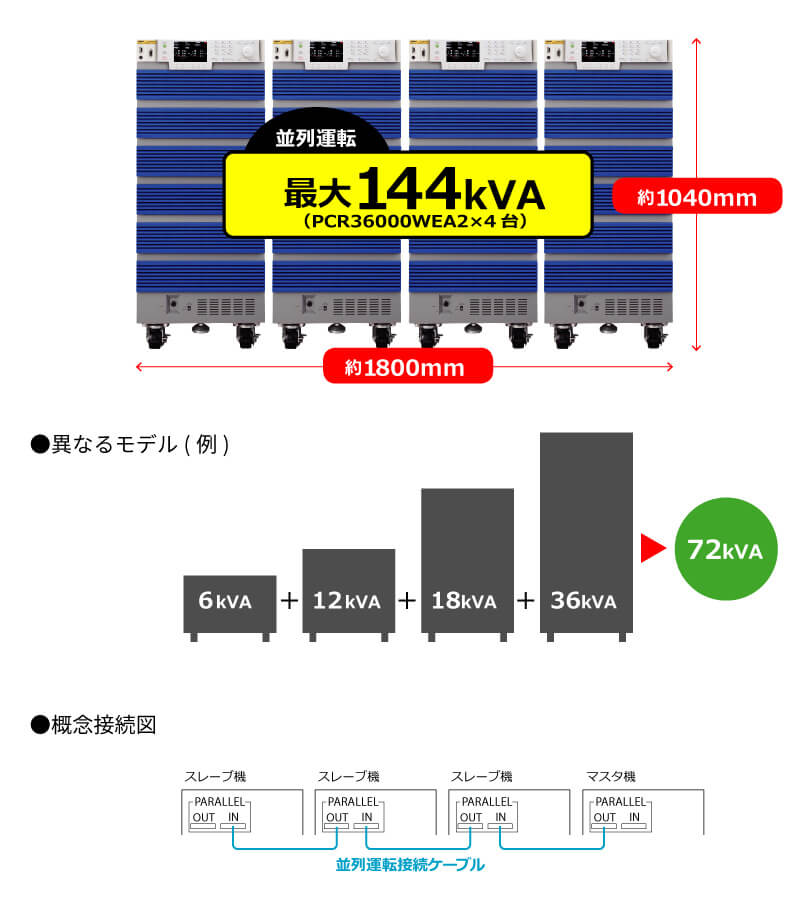

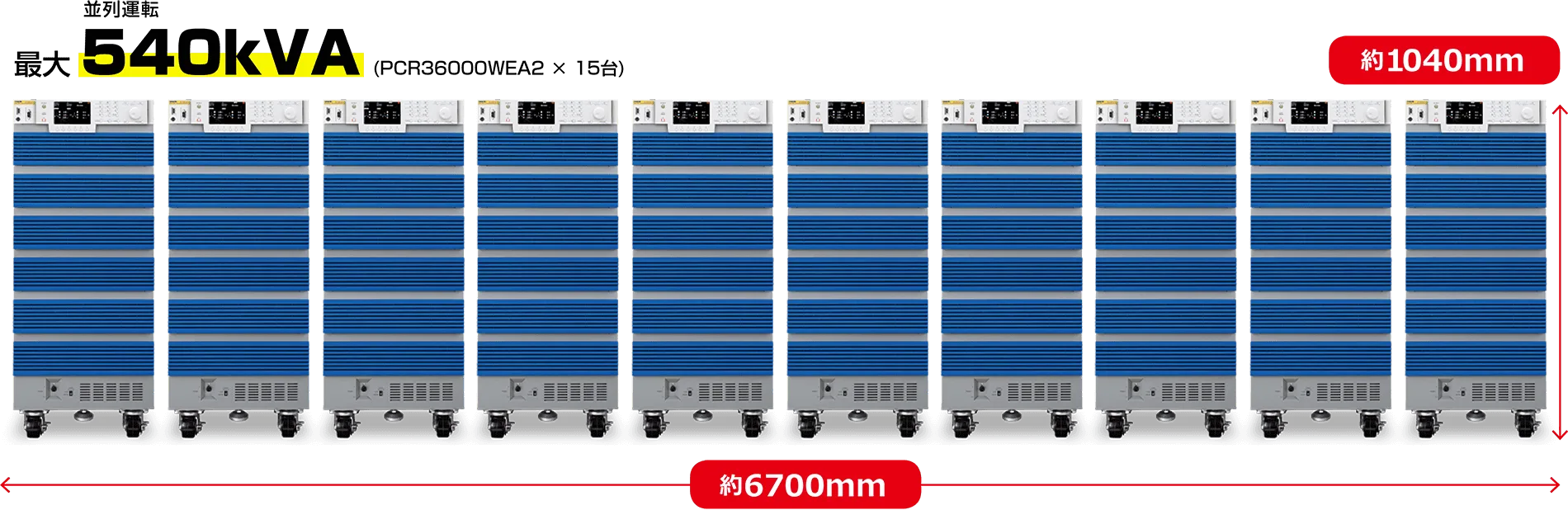

並列運転は、並列運転ケーブル（オプション）1本で接続可能です。

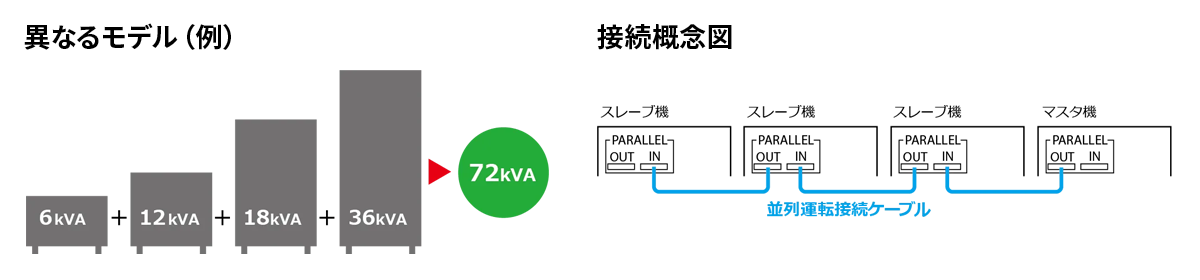

異なるモデルでも可能でフレキシブルに「大容量」を実現します。
※6kVA以上のモデルで入力電圧と結線方式が同一に限る。※4台以上の並列接続をご希望の場合はご相談ください。

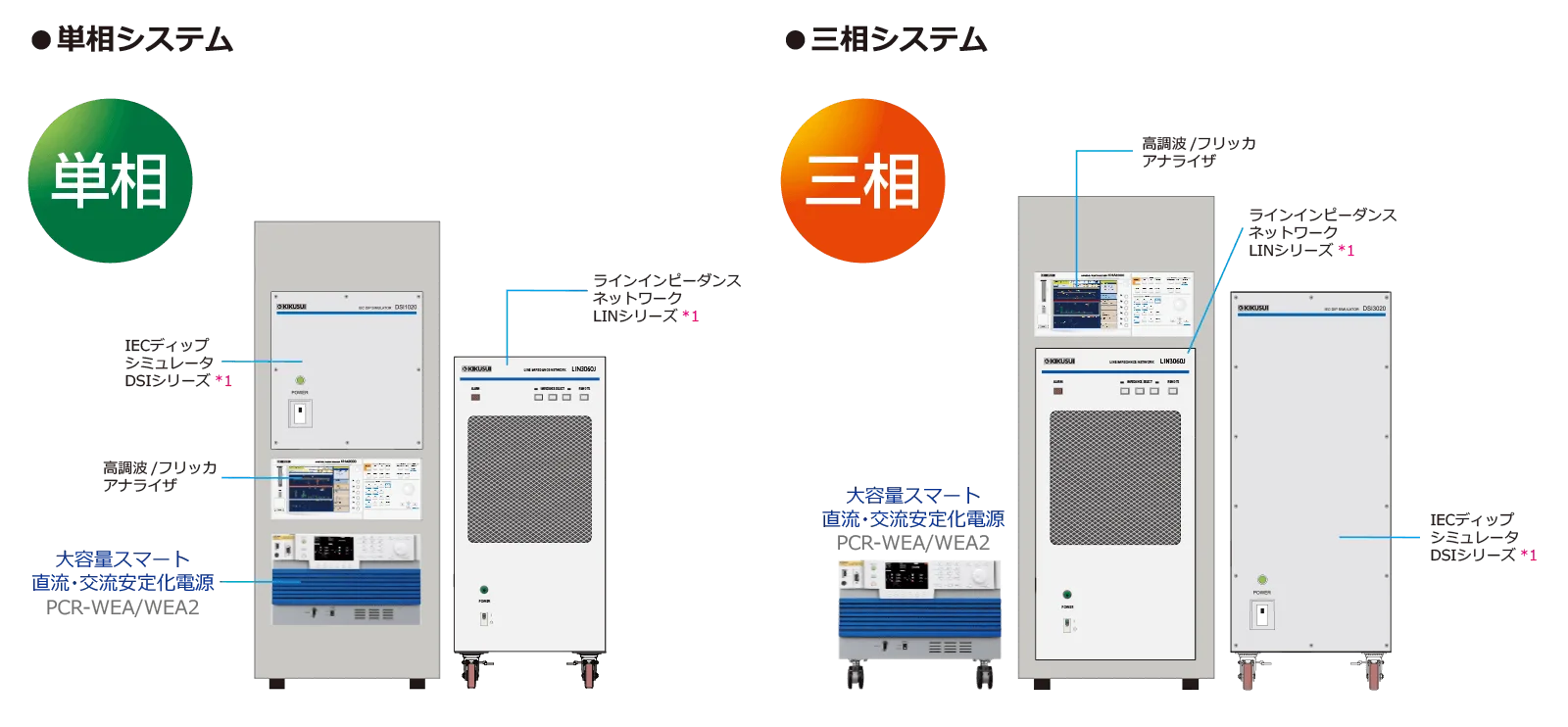

本システムは、交流電源環境における様々な現象をシミュレーションできます。以下の規格条件で、低圧配電系統に接続される電気・電子機器、および DC電源入力ポートを持つ電気・電子機器のイミュニティ試験に使用できます。試験条件は規格範囲を超えて設定できるので、規格試験前の予備試験、イミュニティの余裕度試験およびストレス試験に使用できます。さらに高調波/フリッカアナライザ KHA3000では、交流電源 PCR-WEA/WEA2シリーズおよびラインインピーダンスネットワーク LINシリーズ*1 、IEC ディップシミュレータ DSIシリーズ*1 と電源線妨害イミュニティ試験ソフトウェアを組み合わせて、IEC規格およびJIS規格に適合した試験ができます。
*1 特注にて製作いたします。
| IEC61000-4-11 | 電圧ディップ、瞬停および電圧変動 |
|---|---|
| IEC61000-4-13 | 高調波・次数間高調波 |
| IEC61000-4-14 | 電圧変動 |
| IEC61000-4-27 | 機器の不平衡 |
| IEC61000-4-28 | 16A／相以下の機器の電源周波数変動 |
| IEC61000-4-34 | 16A／相を超える入力電流の機器のための電圧ディップ、短時間停電および電圧変動 |
| IEC61000-4-17 | 直流入力電源端子におけるリップル |
| IEC61000-4-29 | DCの電圧ディップ、瞬停および電圧変動*2 |
| IEC61000-3-2,12 | 高調波電流限度値 |
| IEC61000-3-3,11 | 電圧変動、フリッカ限度値 |
*2 予備試験用途向けとなります。

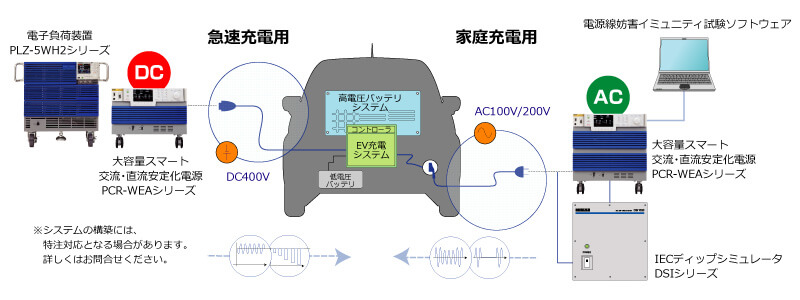

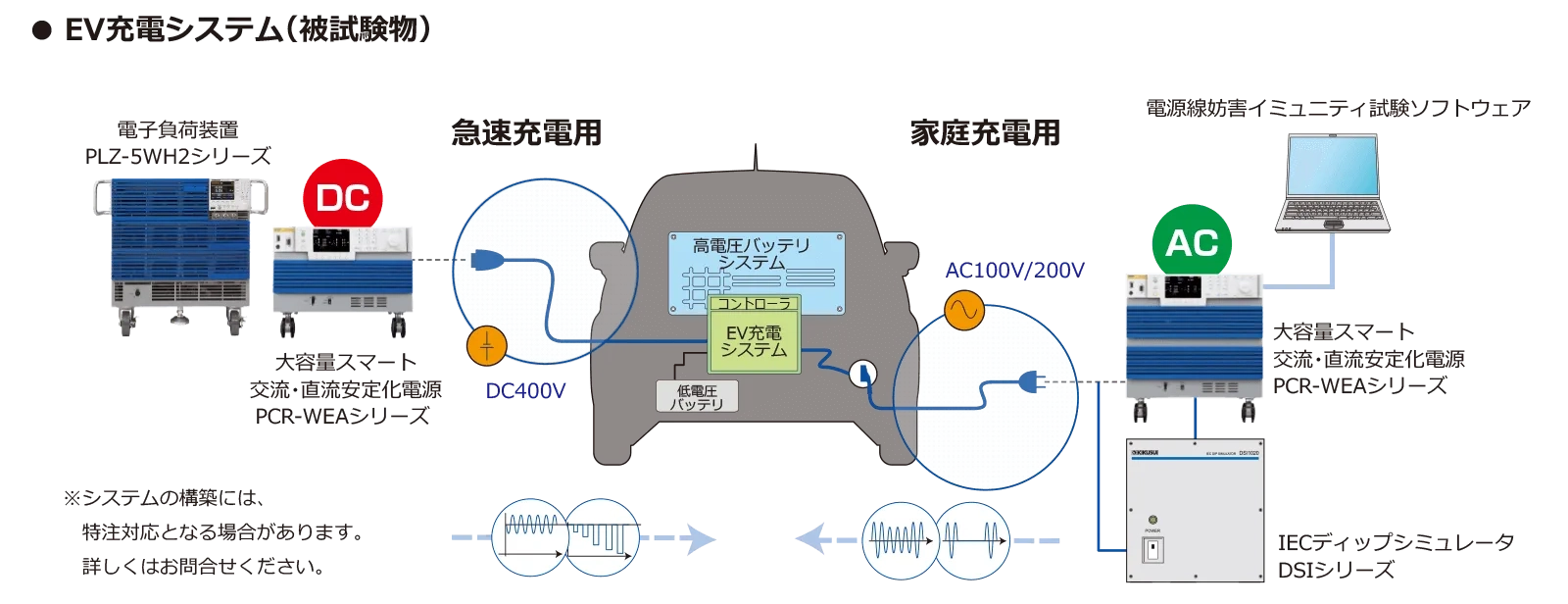

EV/PHEVの充電には、直流を使用する急速充電と自宅のコンセントを使用した普通充電があります。PCR-WEA/WEA2シリーズは、低圧配電系統の試験だけでなく、高電圧・大容量の直流出力模擬にも対応します。
