CWおよび変調信号の高速で正確なパワー測定
ローデ・シュワルツ独自の3パス・ダイオード技術に、-70～ +45 dBm (モデル依存）という広ダイナミックレンジと10,000回/秒という高速測定により、高確度かつ高速なパワー測定が行えます。

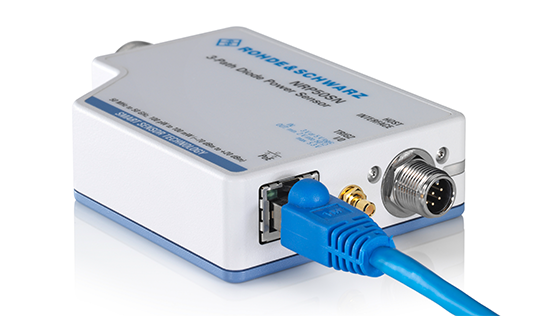

ローデ･シュワルツ･ジャパン株式会社 R&S®NRPxxS/SN 3パス・ダイオード・パワー・センサ (NRPxxS/SN)
R&S®NRPxxS/SN 3パス・ダイオード・パワー・センサの特長
最高67 GHzまでの周波数レンジをカバー
R&S NRPxxS/SNパワーセンサ・ラインナップ センサタイプ 周波数レンジ レベル範囲 コネクタタイプ R&S®NRP8S(N) 10 MHz～8 GHz －70 dBm～＋23 dBm N（m) R&S®NRP18S(N) 10 MHz～18 GHz －70 dBm～＋23 dBm N（m) R&S®NRP33S(N) 10 MHz～33 GHz －70 dBm～＋23 dBm 3.5 mm（m） R&S®NRP40S(N) 50 MHz～40 GHz －70 dBm～＋20 dBm 2.92 mm（m） R&S®NRP50S(N) 50 MHz～50 GHz －70 dBm～＋20 dBm 2.4 mm（m） R&S®NRP67S(N) 50 MHz～67 GHz －70 dBm～＋20 dBm 1.85 mm（m） R&S®NRP18-S10 10 MHz～18 GHz －70 dBm～＋33 dBm N（m) R&S®NRP18-S22 10 MHz～18 GHz －70 dBm～＋42 dBm N（m) R&S®NRP18-S25 10 MHz～18 GHz －70 dBm～＋45 dBm N（m)
独自の3パス・ダイオード技術で広ダイナミックレンジかつ高速測定
CWおよび変調信号の高速で正確なパワー測定
最大ダイナミックレンジ：－70 dBm～＋45 dBm（モデル依存）
10,000回／秒のトリガ測定
50,000回／秒以上の測定（フリーラン時）
各種インタフェースによるリモート制御が可能
- LANを用いた任意の距離でのリモート制御が可能
- USB経由で自動計測が可能
最高67 GHzまでの周波数レンジをカバー
| センサタイプ | 周波数レンジ | レベル範囲 | コネクタタイプ |
|---|---|---|---|
| R&S®NRP8S(N) | 10 MHz～8 GHz | －70 dBm～＋23 dBm | N（m) |
| R&S®NRP18S(N) | 10 MHz～18 GHz | －70 dBm～＋23 dBm | N（m) |
| R&S®NRP33S(N) | 10 MHz～33 GHz | －70 dBm～＋23 dBm | 3.5 mm（m） |
| R&S®NRP40S(N) | 50 MHz～40 GHz | －70 dBm～＋20 dBm | 2.92 mm（m） |
| R&S®NRP50S(N) | 50 MHz～50 GHz | －70 dBm～＋20 dBm | 2.4 mm（m） |
| R&S®NRP67S(N) | 50 MHz～67 GHz | －70 dBm～＋20 dBm | 1.85 mm（m） |
| R&S®NRP18-S10 | 10 MHz～18 GHz | －70 dBm～＋33 dBm | N（m) |
| R&S®NRP18-S22 | 10 MHz～18 GHz | －70 dBm～＋42 dBm | N（m) |
| R&S®NRP18-S25 | 10 MHz～18 GHz | －70 dBm～＋45 dBm | N（m) |
独自の3パス・ダイオード技術で広ダイナミックレンジかつ高速測定
CWおよび変調信号の高速で正確なパワー測定
最大ダイナミックレンジ：－70 dBm～＋45 dBm（モデル依存）
10,000回／秒のトリガ測定
50,000回／秒以上の測定（フリーラン時）
各種インタフェースによるリモート制御が可能
- LANを用いた任意の距離でのリモート制御が可能
- USB経由で自動計測が可能
R&S®NRPxxS/SN 3パス・ダイオード・パワー・センサの資料ダウンロード
