最新の直感的なユーザーインタフェースを備えた新世代のパワーメータ
R&S®NRXは最大4つのR&Sパワーセンサを同時にサポートし、柔軟に設定できる画面でクリアに結果を表示します。操作コンセプトに基づいたタッチスクリーンを採用したユーザーインタフェースにより、操作が簡素化されます。さらに、フロントパネルのファンクションキーを使用して、ほとんどの重要な機能にアクセスできます。
ローデ･シュワルツ･ジャパン株式会社 R&S®NRX パワー・メータ (NRX)
R&S®NRX パワー・メータの特長
主な仕様
- タッチスクリーン・ベースのGUIによるわかりやすい操作
- 最大4つのR&S®NRPおよびR&S®NRQ6 パワーセンサをサポート
- センサに依存する測定機能をすべてサポート
- オプションの高精度CW/パルスモード基準信号源モジュール
- NRT-Zxx センサによるオプションのパワー反射測定

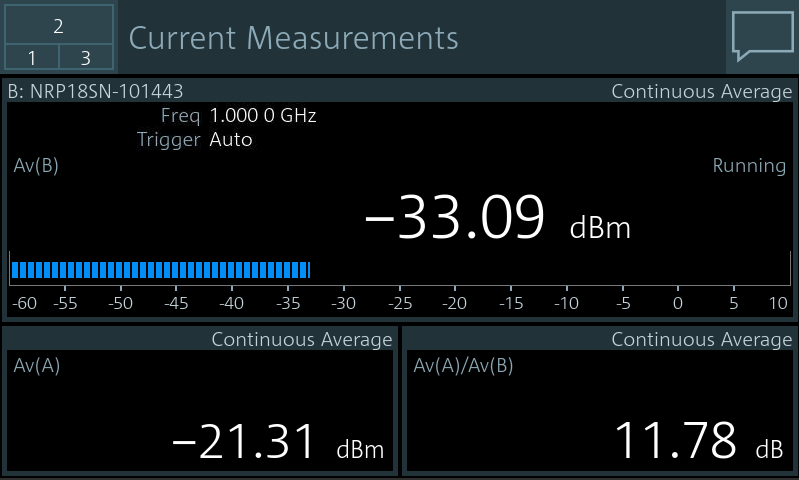

グラフィックによるわかりやすい表示と直感的な操作
- R&S®NRXは、R&S®NRPおよびR&S®NRQファミリのパワー・センサを最大4台まで同時にサポートします。フロントパネルのファンクションキーを使用して、ほとんどの重要な機能にアクセスできます。ボタンを押すだけで、周波数設定メニューを開いたり、接続されているセンサをゼロ調整できます。

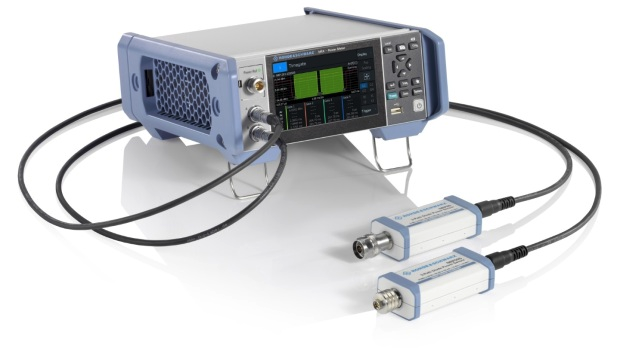

最大4つの測定チャネル
- R&S®NRXの標準構成には、1つの測定チャネルが含まれます。ベースユニットは、オプションで2つ（R&S®NRX-K2、ソフトウェアオプション）または4つ（R&S®NRX-K2およびR&S®NRX-K4、ソフトウェアオプション）に測定チャネルを拡張できます。

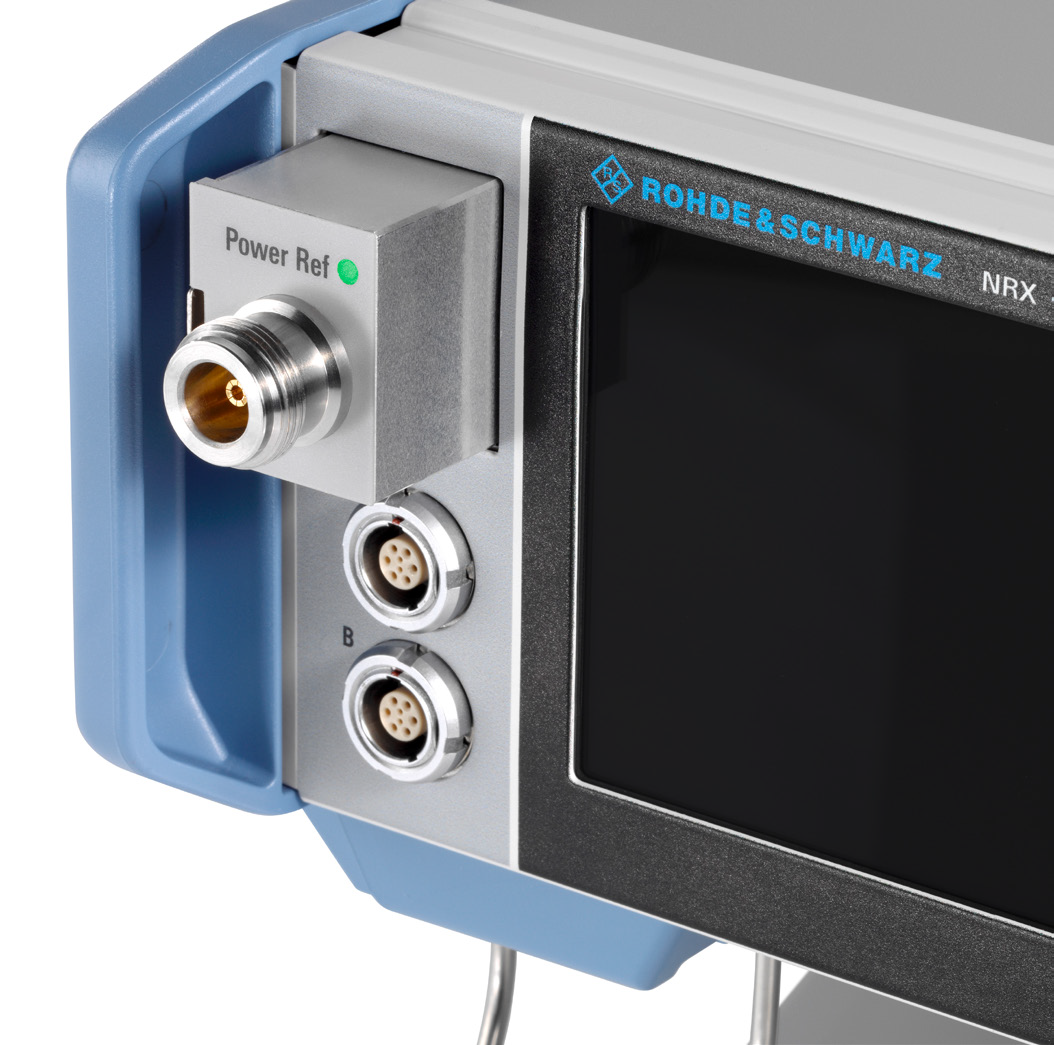

センサ・チェック・ソース
- CWモードでは、オプションの高精度50 MHz/1 GHz基準信号源モジュール（R&S®NRX-B1 センサ・チェック・ソース）を使用して、すべてのR&S®NRP パワー・センサの機能を確認できます。パルス・モードでは、テスト・ジェネレータを使用してR&S®NRPZ8x広帯域パワー・センサまたはR&S®NRQ 周波数選択型パワー・センサのパルス測定性能を確認できます。

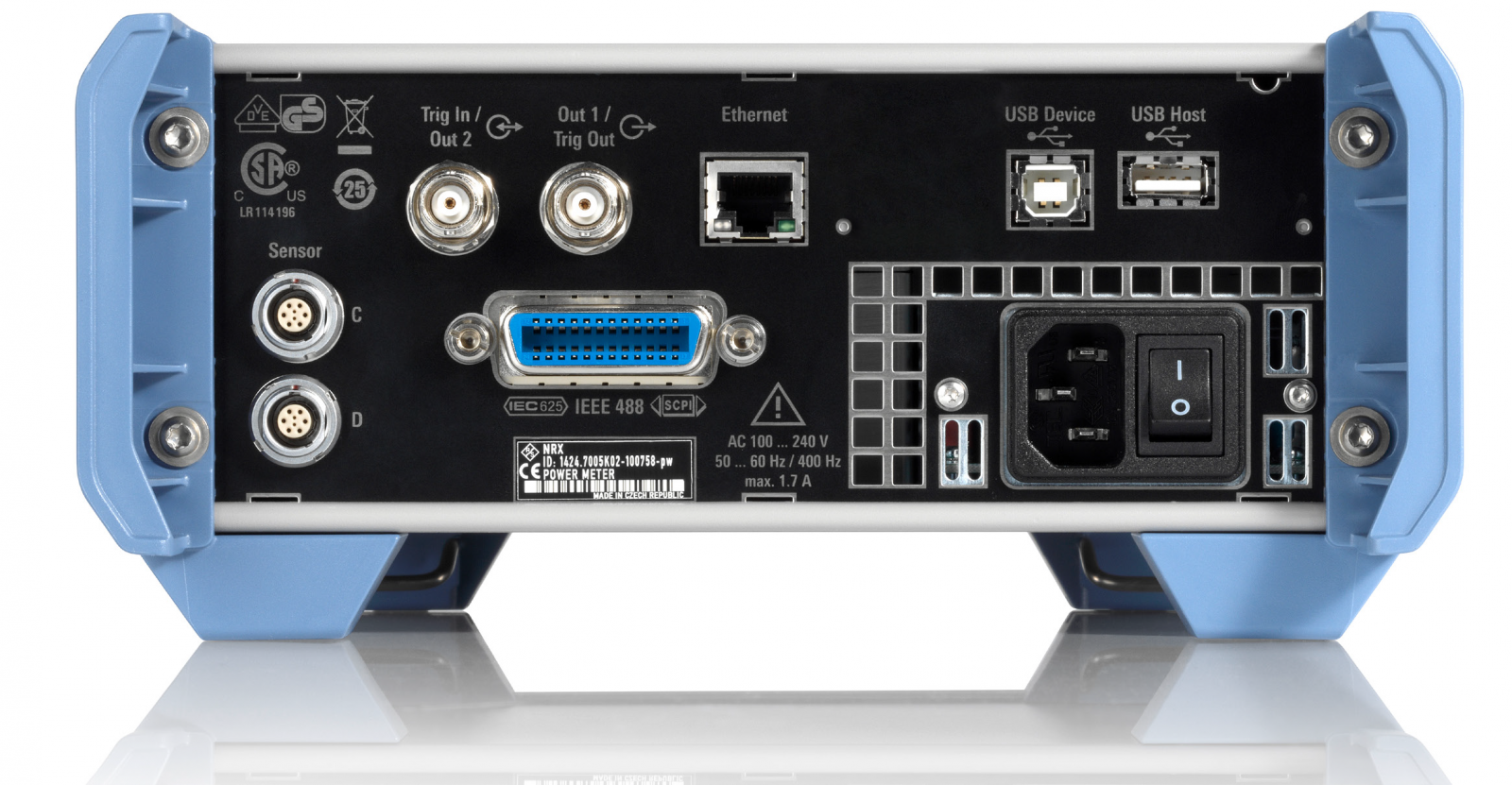

リモート制御／トリガ用のハードウェアインタフェース
- R&S®NRXは、自動化された試験セットアップでのインタフェースとして、イーサネット、USB、オプションのGPIB（R&S®NRX-B8）の、3つの異なるリモートインタフェースを提供します。
- リア・パネルのトリガ入力により、外部トリガが可能なので、複数のパワー測定を同期させることができます。
- R&S®NRP-Z81を使用すれば、例えば、トリガ出力の測定信号／出力からトリガ信号を導出できます（トリガ・マスタ・モード）。リミット・モニタリング用のレベルに比例した電圧またはデジタル信号を、BNCコネクタ経由で出力できます。
主な仕様
- タッチスクリーン・ベースのGUIによるわかりやすい操作
- 最大4つのR&S®NRPおよびR&S®NRQ6 パワーセンサをサポート
- センサに依存する測定機能をすべてサポート
- オプションの高精度CW/パルスモード基準信号源モジュール
- NRT-Zxx センサによるオプションのパワー反射測定
グラフィックによるわかりやすい表示と直感的な操作
- R&S®NRXは、R&S®NRPおよびR&S®NRQファミリのパワー・センサを最大4台まで同時にサポートします。フロントパネルのファンクションキーを使用して、ほとんどの重要な機能にアクセスできます。ボタンを押すだけで、周波数設定メニューを開いたり、接続されているセンサをゼロ調整できます。
最大4つの測定チャネル
- R&S®NRXの標準構成には、1つの測定チャネルが含まれます。ベースユニットは、オプションで2つ（R&S®NRX-K2、ソフトウェアオプション）または4つ（R&S®NRX-K2およびR&S®NRX-K4、ソフトウェアオプション）に測定チャネルを拡張できます。
センサ・チェック・ソース
- CWモードでは、オプションの高精度50 MHz/1 GHz基準信号源モジュール（R&S®NRX-B1 センサ・チェック・ソース）を使用して、すべてのR&S®NRP パワー・センサの機能を確認できます。パルス・モードでは、テスト・ジェネレータを使用してR&S®NRPZ8x広帯域パワー・センサまたはR&S®NRQ 周波数選択型パワー・センサのパルス測定性能を確認できます。
リモート制御／トリガ用のハードウェアインタフェース
- R&S®NRXは、自動化された試験セットアップでのインタフェースとして、イーサネット、USB、オプションのGPIB（R&S®NRX-B8）の、3つの異なるリモートインタフェースを提供します。
- リア・パネルのトリガ入力により、外部トリガが可能なので、複数のパワー測定を同期させることができます。
- R&S®NRP-Z81を使用すれば、例えば、トリガ出力の測定信号／出力からトリガ信号を導出できます（トリガ・マスタ・モード）。リミット・モニタリング用のレベルに比例した電圧またはデジタル信号を、BNCコネクタ経由で出力できます。
