太陽光パネルのI-Vカーブ特性を模擬する太陽電池模擬電源

太陽電池模擬電源（ソーラアレイシミュレータ、PVシミュレータ）は、太陽電池の出力を模擬する電源です。このシミュレータがあれば実際の太陽電池に接続しなくても、パワーコンディショナや太陽光発電システムの発電効率など評価が可能になります。

製品名: 太陽電池模擬電源（ソーラーアレイシミュレータ）

型番: ETSシリーズ

価格: お問合せ下さい

発売日: 発売中

お問い合わせはこちら

太陽電池模擬電源（ソーラーアレイシミュレータ）の特長

特長

10000種類以上の実パネルのI-Vカーブデータよりインポートしてシミュレーション可能。
1日の太陽光照度／温度の時系列変化を模擬する動的シミュレーション。
最大100モジュールまでのアレイ構成が可能。部分影なども簡単にシミュレート。
最大200Hzの高速MPPT応答により、パワーコンディショナのMPPT評価に最適。
内蔵DSPと極小キャパシタにより高速応答を実現。ソーラーパネルの挙動を正確にシミュレート。
840W（マイクロインバータ評価）～15kWモデルの幅広いラインナップ。
並列接続により最大1MWまでの優れた拡張性。

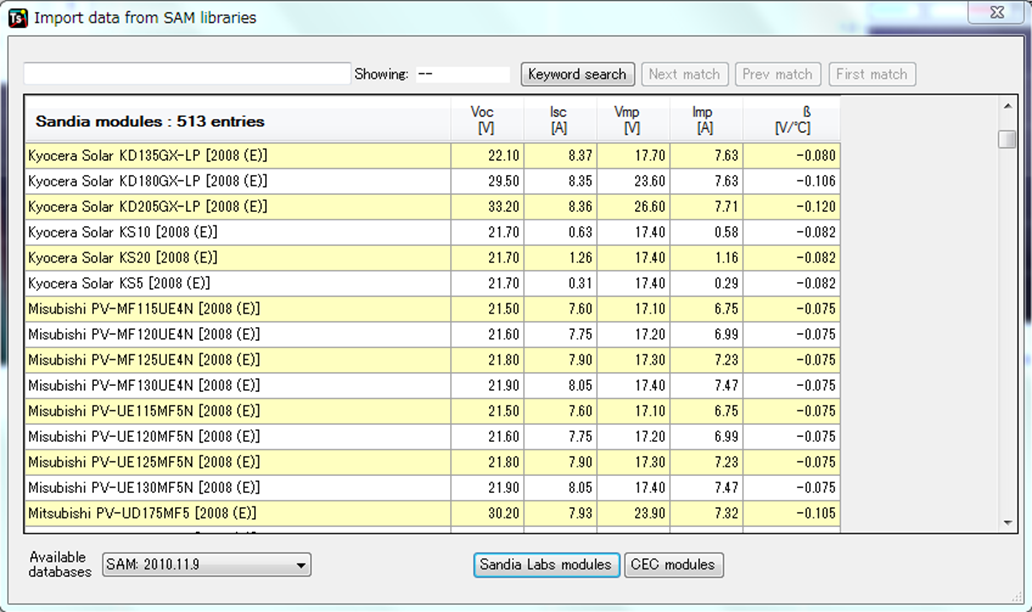

実パネルデータのインポート機能

サンディア国立研究所やCECが公開している世界中の太陽光パネルのI-Vカーブ、10000種類以上をETSに取り込んでシミュレートできます。

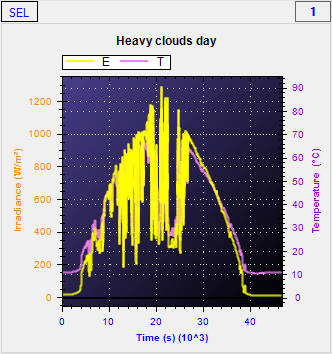

照度・温度の時系列変化を動的シミュレーション

太陽光の照度とパネルの表面温度データを動的に変化させることができ、リアルな試験を繰り返し実施することができます。設定は1秒に1ポイントですが、さらに1秒間に128ポイントの演算を行うことで非常になめらかなI-Vカーブの変化を実現しています。

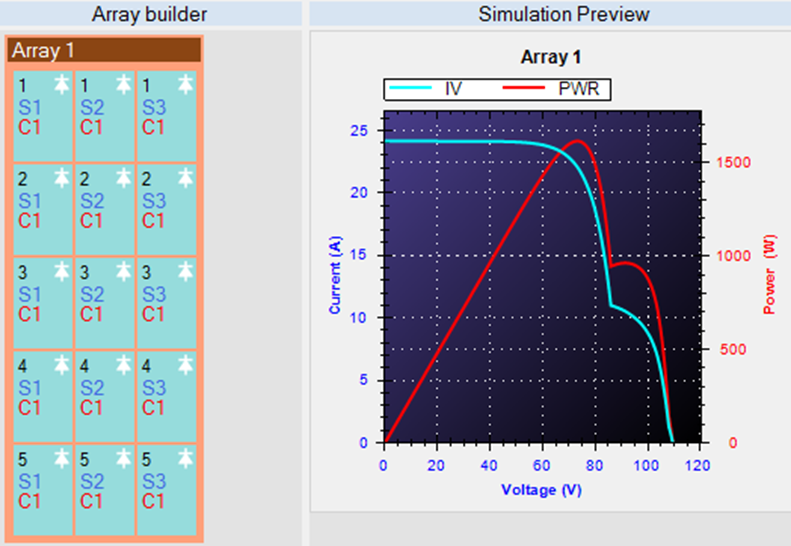

アレイ設定により部分影のシミュレートも可能

アレイは最大100モジュールまでの構成が自由にできます。モジュール毎に特性が定義できるので、メーカーの異なるモジュール混在のアレイ設定も容易です。さらに、各モジュールに対する日射量、温度、バイパスダイオードの設定ができるので、アレイの一部が陰る部分影やモジュール劣化などの異常条件を想定したシミュレーションも可能です。

極小キャパシタによる高速MPPT応答を実現

ETSシリーズは出力キャパシタを極限まで小さくすることにより太陽電池に近い高速応答性を実現しています。汎用直流電源を用いたシミュレータは出力キャパシタが大きく、パワーコンディショナのMPPTに正確に応答できず、シミュレーションしているI-Vカーブと実際の出力が異なります。太陽電池模擬電源として、専用ハードウェアを用いたETSシリーズは業界一の高速応答性を実現しています。

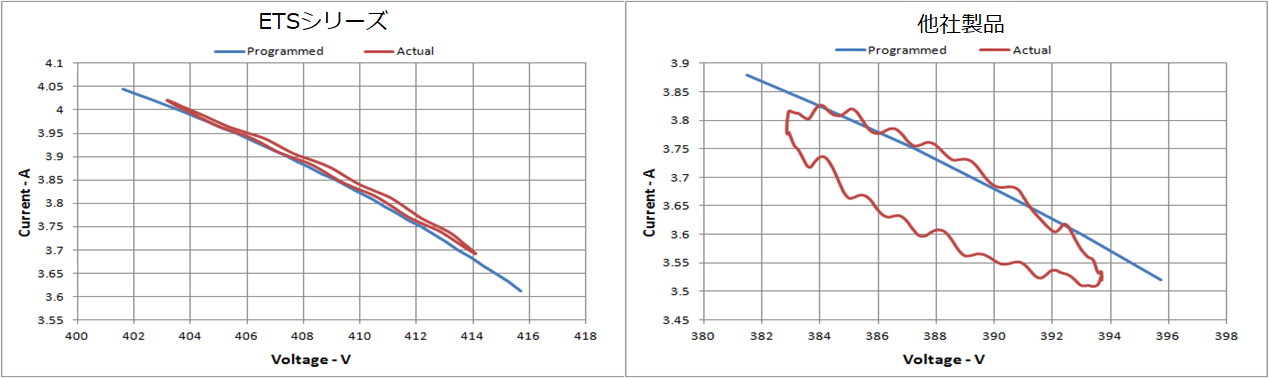

(左)ETSシリーズ：I-Vカーブを正確に再現／(右)廉価版シミュレータ：I-Vカーブと異なる出力

ラインナップ

型番	容量	最大電圧	最大電流	MPPT応答性	サイズ	重量
ETS60X14C	840W	60V	14A	250Hz	W483mm x D574mm x H44mm	9.5kg
ETS80X10.5C	840W	80V	10.5A	250Hz	W483mm x D574mm x H44mm	9.5kg
ETS150X5.6C	840W	150V	5.6A	250Hz	W483mm x D574mm x H44mm	9.5kg
ETS600X8C	5kW	600V	8.3A	200Hz	W483mm x D648mm x H133mm	18kg
ETS600X17C	10kW	600V	16.7A	200Hz	W483mm x D648mm x H133mm	27kg
ETS600X25C	15kW	600V	25A	200Hz	W483mm x D648mm x H133mm	36kg
ETS1000Y5C	5kW	1000V	5A	200Hz	W483mm x D648mm x H133mm	18kg
ETS1000Y10C	10kW	1000V	10A	200Hz	W483mm x D648mm x H133mm	27kg
ETS1000Y15C	15kW	1000V	15A	200Hz	W483mm x D648mm x H133mm	36kg
