過大な計測信号を、簡単に適正な電圧にしたい要望から生まれた 元の信号レベルをスイッチ切替で、１／２と１／４に分圧する製品です。
本製品は1MΩ入力の機器に接続された信号線に挿入し、切替スイッチにより入力電圧を1/2、または、1/4に変換する分圧器です。 入力信号コネクタをＢＮＣレセプタクルに、出力信号コネクタは付属のＢＮＣ両端プラグ付きケーブルに接続します。
アトセンス株式会社 BNCシグナルコンディショナー 分圧器 (BN-DV0204)
BNCシグナルコンディショナー 分圧器の特長
特長
・最大入力電圧 ±50V
・接続機器入力抵抗 1MΩ(本器入力抵抗値10kΩ)
・機能及び特性 分圧/1/2,1/4切り替え、精度 0.1% DCにて

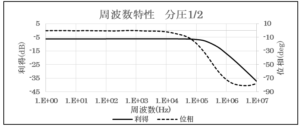

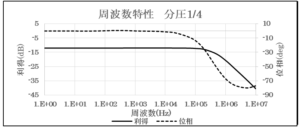

■周波数特性

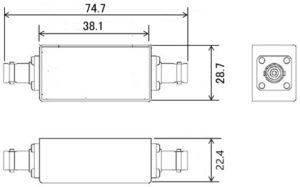

■外形寸法
外形 W：74.7mm（本体38.1）×H：28.7×D：22.4mm 本体材質 アルミダイキャスト 青色 コネクタ BNCレセプタクル 質量 約50g
.jpg)
特長
・最大入力電圧 ±50V
・接続機器入力抵抗 1MΩ(本器入力抵抗値10kΩ)
・機能及び特性 分圧/1/2,1/4切り替え、精度 0.1% DCにて
■周波数特性
■外形寸法
| 外形 | W：74.7mm（本体38.1）×H：28.7×D：22.4mm |
| 本体材質 | アルミダイキャスト 青色 |
| コネクタ | BNCレセプタクル |
| 質量 | 約50g |
BNCシグナルコンディショナー 分圧器の資料ダウンロード
Contact
BNCシグナルコンディショナー 分圧器に関するお問い合わせ
出展企業情報
- 企業名
-
アトセンス株式会社
- 企業PR
- アトセンスは流量、速度、角度の計測・制御を得意として、自動車の試験用製品を 展開しています。 またBNCシグナルコンディショナ（ローパスフィルタ、分圧、リミッタ）など計測の 便利グッズもラインアップしています。
