小型・高機能・6相パワーアナライザ
PPA5500シリーズの高解析機能を引き継いだ小型・高機能・6相パワーアナライザです。
岩崎通信機株式会社 小型・高機能・6相パワーアナライザ（ミッドレンジモデル） (PPA3500シリーズ)
小型・高機能・6相パワーアナライザ（ミッドレンジモデル） の特長
パワーアナライザ PPA3500シリーズ

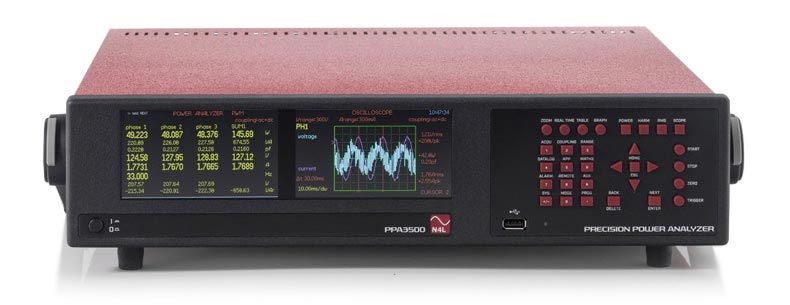

PPA3500は、さまざまなアプリケーションで信頼性の高い正確な電力分析を実行できる高精度３～６相パワーアナライザ（電力アナライザ）です。 革新的なアナログカード設計によって、PPA3500はコンパクトなボディーで2Uシャーシに収まっています。 PPA3500は、3、4、5、または6相構成で利用できます。 PPA3500パワーアナライザーは、フルカラーのデュアルTFTディスプレイを採用しています。 1つの機器内に2つのTFTディスプレイを採用し、大きなワイドスクリーンディスプレイエリアを使った明るい輝度の表示を可能としています。
電力基本読み確度0.06% 周波数帯域幅 DC、10mHz ～ 1MHz 位相確度 標準 : 0.005deg+(0.01deg × kHz) 電流入力
20Arms（300Apeak），30Arms（1000Apeak） 電圧入力
1kVrms（2.5kVpeak) 本体1台で（2Uサイズ）最大6相まで対応
電力基本読み確度0.06% 周波数帯域幅 DC、10mHz ～ 1MHz 位相確度 標準 : 0.005deg+(0.01deg × kHz) 電流入力
20Arms（300Apeak），30Arms（1000Apeak） 電圧入力
1kVrms（2.5kVpeak) 本体1台で（2Uサイズ）最大6相まで対応
PPA3500シリーズ ラインアップ
型番 周波数範囲 電圧入力 電流入力 相数 PPA3560 DC , 10mHz - 1MHz 1000Vrms(3000Vpk) 30Arms(1000Apk) 6相 PPA3550 5相 PPA3540 4相 PPA3530 3相 PPA3520 2相 PPA3510 1相 PPA3560-LC 20Arms(300Apk)
6相 PPA3550-LC 5相 PPA3540-LC 4相 PPA3530-LC 3相 PPA3520-LC 2相 PPA3510-LC 1相
可変速モータの効率測定例
測定例
- AC、DC バスの電力変換効率測定
- DCバス-インバータ出力間の電力変換効率測定
- 電気-機械変換効率（トルク、スピード入力）
- 電流波形歪み測定
- 広帯域電力計測、基本波電力計測
- 外部電流センサ入力、外部電圧センサ入力を利用した測定
などに対応しております。
.png)
小型・高機能・6相パワーアナライザ（ミッドレンジモデル） の動画
Newtons4th PPA3560 Testing PWM Motor Drive (Bosch Rexroth)
インバータモータの効率測定を紹介します。
パワーアナライザ PPA3500シリーズ
PPA3500は、さまざまなアプリケーションで信頼性の高い正確な電力分析を実行できる高精度３～６相パワーアナライザ（電力アナライザ）です。 革新的なアナログカード設計によって、PPA3500はコンパクトなボディーで2Uシャーシに収まっています。 PPA3500は、3、4、5、または6相構成で利用できます。 PPA3500パワーアナライザーは、フルカラーのデュアルTFTディスプレイを採用しています。
1つの機器内に2つのTFTディスプレイを採用し、大きなワイドスクリーンディスプレイエリアを使った明るい輝度の表示を可能としています。
| ||
| 電力基本読み確度0.06% | |
| 周波数帯域幅 DC、10mHz ～ 1MHz | |
| 位相確度 標準 : 0.005deg+(0.01deg × kHz) | |
| 電流入力 20Arms（300Apeak），30Arms（1000Apeak） | |
| 電圧入力 1kVrms（2.5kVpeak) | |
| 本体1台で（2Uサイズ）最大6相まで対応 | |
| 電力基本読み確度0.06% |
| 周波数帯域幅 DC、10mHz ～ 1MHz |
| 位相確度 標準 : 0.005deg+(0.01deg × kHz) |
| 電流入力 20Arms（300Apeak），30Arms（1000Apeak） |
| 電圧入力 1kVrms（2.5kVpeak) |
| 本体1台で（2Uサイズ）最大6相まで対応 |
PPA3500シリーズ ラインアップ
|
可変速モータの効率測定例
測定例
- AC、DC バスの電力変換効率測定
- DCバス-インバータ出力間の電力変換効率測定
- 電気-機械変換効率（トルク、スピード入力）
- 電流波形歪み測定
- 広帯域電力計測、基本波電力計測
- 外部電流センサ入力、外部電圧センサ入力を利用した測定
などに対応しております。
小型・高機能・6相パワーアナライザ（ミッドレンジモデル） の動画
Newtons4th PPA3560 Testing PWM Motor Drive (Bosch Rexroth)
インバータモータの効率測定を紹介します。
小型・高機能・6相パワーアナライザ（ミッドレンジモデル） の資料ダウンロード
Contact 小型・高機能・6相パワーアナライザ（ミッドレンジモデル） に関するお問い合わせ
