広帯域パワーリニアアンプ
EMC、高周波部品の評価などに利用できる50Ω系パワーアンプ
岩崎通信機株式会社 高周波アンプ（カスタマイズ可能） (A1020)
高周波アンプ（カスタマイズ可能）の特長
A1020（HUBERT社製）
EMC、高周波部品の評価などに利用できる50Ω系パワーアンプ

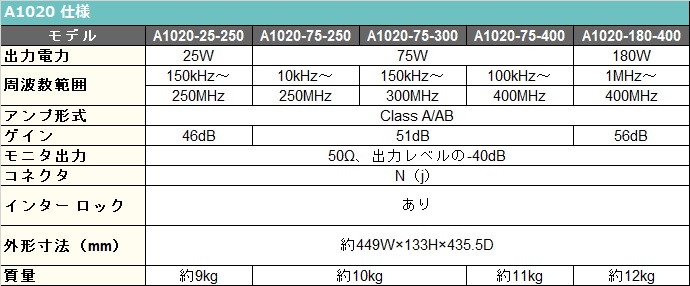

A1020
A1020 特別仕様（HUBERT社製） 高電圧出力 カスタム品
・MN-1176 トランス 帯域 50kHz～5MHz・A1020-180-20 標準出力180W 帯域 10kHz～20MHz
A1020＋MN-1176
・最大入力 +13dBm(1Vrms) 標準0dBm（223ｍV rms)・最大出力 300W ・50 Ω時 122.5Vrms, ハイインピーダンス時 250Vrms（インピーダンス変換用トランス 1:3 利用時）標準出力 180W・構成 ・A1020-180-20 高周波アンプ ・トランス 1:2 (100-250Ω）/ 2.5(250-400Ω）/ 3(400-∞Ω) ・同軸ケーブル （N-N同軸ケーブル,N-BNC同軸ケーブル) ・過負荷保護、サーマルチャットダウン機能 ・インターロックカスタム仕様をお問い合わせ頂く際の確認事項1．負荷インピーダンス特性（抵抗、インダクタンス、キャパシタンス）2．アンプ形式（電圧制御・電流制御）3．アンプ出力、最大電力 電圧（Vrms,Vpeak｝ 出力電流（Arms, Apeak｛) シンク、ソース電流）4．最大入力範囲（周波数範囲、波形の性質、レベル範囲など）5．必要な機能 .png)
| A1020（HUBERT社製） |
| EMC、高周波部品の評価などに利用できる50Ω系パワーアンプ | |
| A1020 |
| A1020 特別仕様（HUBERT社製） 高電圧出力 カスタム品 |
・MN-1176 トランス 帯域 50kHz～5MHz ・A1020-180-20 標準出力180W 帯域 10kHz～20MHz | |

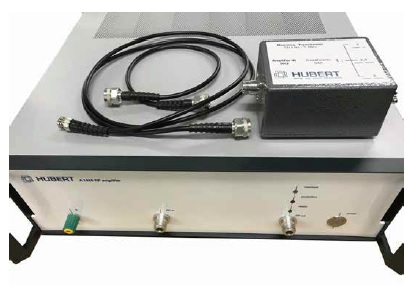

| A1020＋MN-1176 |
・最大入力 +13dBm(1Vrms) 標準0dBm（223ｍV rms)
・最大出力 300W
・50 Ω時 122.5Vrms, ハイインピーダンス時 250Vrms
（インピーダンス変換用トランス 1:3 利用時）
標準出力 180W
・構成
・A1020-180-20 高周波アンプ
・トランス 1:2 (100-250Ω）/ 2.5(250-400Ω）/ 3(400-∞Ω)
・同軸ケーブル （N-N同軸ケーブル,N-BNC同軸ケーブル)
・過負荷保護、サーマルチャットダウン機能
・インターロック
カスタム仕様をお問い合わせ頂く際の確認事項
1．負荷インピーダンス特性（抵抗、インダクタンス、キャパシタンス）
2．アンプ形式（電圧制御・電流制御）
3．アンプ出力、最大電力
電圧（Vrms,Vpeak｝ 出力電流（Arms, Apeak｛) シンク、ソース電流）
4．最大入力範囲（周波数範囲、波形の性質、レベル範囲など）
5．必要な機能
