高速バイポーラ電源（パワーアンプ） A1230シリーズ

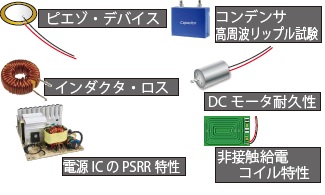

アプリケーション
A1230シリーズは、広帯域、４象限バイポーラ電源です。
A1230- 01は、1chモデル、A1230-02は2chモデルで加算入力の機能を装備しています。
本装置は、加熱保護、短絡保護機能を装備しており、安全にご使用いただけます。
USB/LANインタフェース経由でフルリモート制御可能です。A1230-02は、300Vp-pへの出力電圧拡張と、20Ap-pへの電流拡張ができます。 |  |
| A1230-01（1chモデル） |
 |
| A1230-02（2chモデル） |
| A1230シリーズ仕様 |
| モデル | A1230-01（1chモデル） | A1230-02（2chモデル） |
|---|
| パワーバンド | DC～1MHz | DC～1MHz |
|---|
| 小信号周波数帯域 | DC～7MHz | DC～7MHz |
|---|
| 出力電圧範囲 | ±75V peak | ±75V peak ×2 |
|---|
| 出力電流範囲 | 高電圧時 | ±2.5A peak | ±2.5A peak ×2 |
|---|
| 低電圧時 | ±5A peak | ±5A peak ×2 |
|---|
| 出力 | ソース | 185W | 185W |
|---|
| シンク | 68W | 68W |
|---|
| 出力インピーダンス | 50mΩ+0.3μH | 50mΩ+0.3μH |
|---|
| ゲイン | ×10（100kΩ）/ ×20（50Ω） | ×10（100kΩ）/ ×20（50Ω） |
|---|
| 最大入力電圧 | ±7.5V（100kΩ） | ±7.5V（100kΩ） |
|---|
| スルーレート | 380V/μs | 380V/μs |
|---|
| 出力コネクタ | 4mmセーフティ・ジャック | 4mmセーフティ・ジャック |
|---|
| 電圧制御（CV） | ○ | ○ |
|---|
| インターロック | ○ | ○ |
|---|
| USB / LAN I/F | ○ | ○ |
|---|
| 外形寸法（mm）/ 質量 | 約449Wx133Hx435.5D / 約17kg | 約449Wx133Hx435.5D / 約26kg |
|---|
| 標準価格（税別） | お問い合わせください |
|---|
|
| 安全装置 | - 出カアンプの温度を監視し、本製品の破損を回避します。
- インターロック機能で、セ—フティー対策
- ロック機能付きコネクタのUSB/LANインタフェース標準装備。
|
| 電流拡張（±10A出力） | 【付属のアダプタボックスで2チャネルを並列出力】
付属のアダプタボックスを使い、2チャネルの出力を結合することで電圧±37.5V、電流±10Aが得ることができます。 |  | A1230-02本体に
アダプタボックスを装着した例 | アダプタ
ボックス |
| | | 電圧拡張（±150V出力） | | 付属のアダプタでブリッジ接続することにより2つのチャネルを直列に接続し、電圧±150Vを得ることができます。 |  |
| リモートソフトウェア | | バイポーラ電源の温度や消費電力• 平均電力を監視したり、入カインピーダンスの切り替えや、出力のON/OFF制御ができます。 |  |
|
| 安全装置 | - 出カアンプの温度を監視し、本製品の破損を回避します。
- インターロック機能で、セ—フティー対策
- ロック機能付きコネクタのUSB/LANインタフェース標準装備。
|
| 電流拡張（±10A出力） | 【付属のアダプタボックスで2チャネルを並列出力】
付属のアダプタボックスを使い、2チャネルの出力を結合することで電圧±37.5V、電流±10Aが得ることができます。 | | A1230-02本体に
アダプタボックスを装着した例 | アダプタ
ボックス |
| | | 電圧拡張（±150V出力） | | 付属のアダプタでブリッジ接続することにより2つのチャネルを直列に接続し、電圧±150Vを得ることができます。 | |
| リモートソフトウェア | | バイポーラ電源の温度や消費電力• 平均電力を監視したり、入カインピーダンスの切り替えや、出力のON/OFF制御ができます。 | |
|
カスタム仕様をお問い合わせ頂く際の確認事項
1．負荷インピーダンス特性（抵抗、インダクタンス、キャパシタンス）
2．アンプ形式（電圧制御・電流制御）
3．アンプ出力、最大電力
電圧（Vrms,Vpeak｝ 出力電流（Arms, Apeak｛) シンク、ソース電流）
4．最大入力範囲（周波数範囲、波形の性質、レベル範囲など）
5．必要な機能
