業界初、チューニングなしでも正確なパルス出力可能。 VCSEL技術の進歩に備え、10μs/10V/10Aのパルスを実現!

2601B-PULSE型は、高速電流パルサーとDC印加／測定機能を一台に統合した新しい計測器です。最新のPulseMeterテクノロジが搭載されており、チューニングなしでも正確なパルスが出力でき、業界トップクラスの10μs/10V/10Aの電流パルスが印加できます。VCSELなどの最先端光デバイスの特性評価に最適です。

製品名: パルサー／システム・ソースメータ

型番: 2601B-PULSE型

価格: お問合せ下さい

発売日: 2020年４月21日

お問い合わせはこちら

パルサー／システム・ソースメータの特長

製品特長

業界トップクラス、10A@10V、10μsのパルス出力
負荷による調整をせずに安定した波形を出力（最大3μHの誘導負荷）
2つの1MS/sデジタイザによる高速I/Vパルス測定（パルサー使用時）
最大±40V@±1.0A、40WのDC性能（SMU使用時）
TSP技術により、テスト・プログラムを機器内部に組込み、クラストップのシステムレベル・スループットを実現
TSP-Link拡張技術により、メインフレーム不要でマルチチャンネルの並列テストが可能
USB 2.0、LXI Core、GPIB、RS-232、デジタルI/Oインタフェースを装備
プログラム不要のKickStartソフトウェアに対応

業界トップクラスのパルス出力性能

最新のPulseMeter技術を搭載した2601B-PULSE型は、競合のモジュラー・タイプのソースメータと異なり、最大3μHまでの負荷変動を手動で調整する必要はありません。最大10Aの電流で10μsから500μsの幅のパルスを印加するときに、電流パルスにオーバーシュートやリンギングが発生せず、立ち上がり時間が速く、正確なパルス出力が可能です。

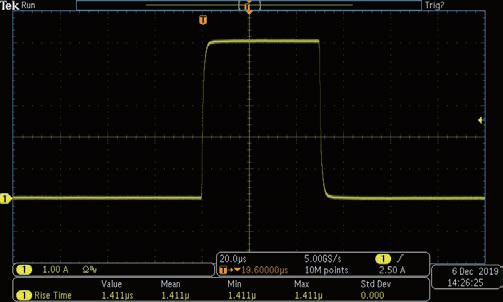

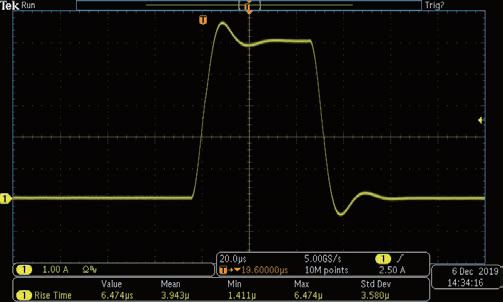

　　・他社製品のソースメータによる一般的なパルス出力。　　　・2601B-PULSE型による出力。オーバーシュート

　　オーバーシュートが発生し、立上り時間は6.47μsと　　　　　はなく、立上り時間は1.4μs。

　　なっている。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

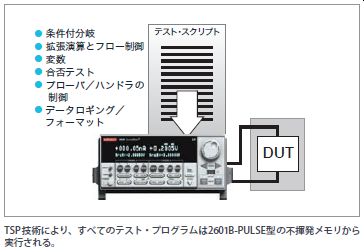

TSP®技術による自動試験

2601B-PULSE型のテストスクリプト・プロセッサ（TSP®）テクノロジは、機器内で完全なテスト・プログラムを実行し、業界最高のスループットを実現します。

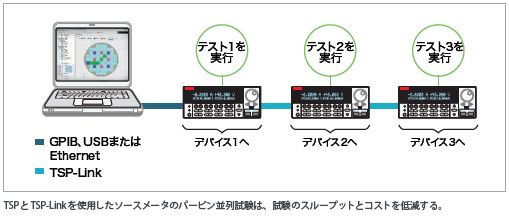

TSP-Link®技術によるシステム拡張

大規模なマルチ・チャネル向けのアプリケーションでは、ケースレーのTSP-Link®テクノロジがTSPスクリプトと連携して動作し、高速パルサーまたはソースメータを使ったパラレル・パーピン試験が可能になります。メインフレーム無しで完全なアイソレーションを提供するため、テスト・アプリケーションの進化に応じて簡単に再構成できます。

パルサー／システム・ソースメータの動画

VCSEL測定に最適な2601B-PULSE型パルサー／システム・ソースメータ

高速パルサ―とSMUを一台に搭載した2601B-PULSE型は、最大3μHまでデバイスのインピーダンスに合わせて出力を手動で調整する必要なく、10A／10Vで最小10μsの電流パルスを印加可能です。デバイスの自己発熱を最小限に抑えることができ、VCSELやレーザ・ダイオードなどの光デバイスの特性評価に最適です。
