ISO 11452-2対応！車載電子機器のハーネスに誘起された電磁界ノイズによるイミュニティ試験
車載電子機器に接続されたハーネスに強い電磁界ノイズが誘起した際の耐性を評価する試験システムです。
株式会社ノイズ研究所 BCI イミュニティ試験システム (－)
BCI イミュニティ試験システムの特長

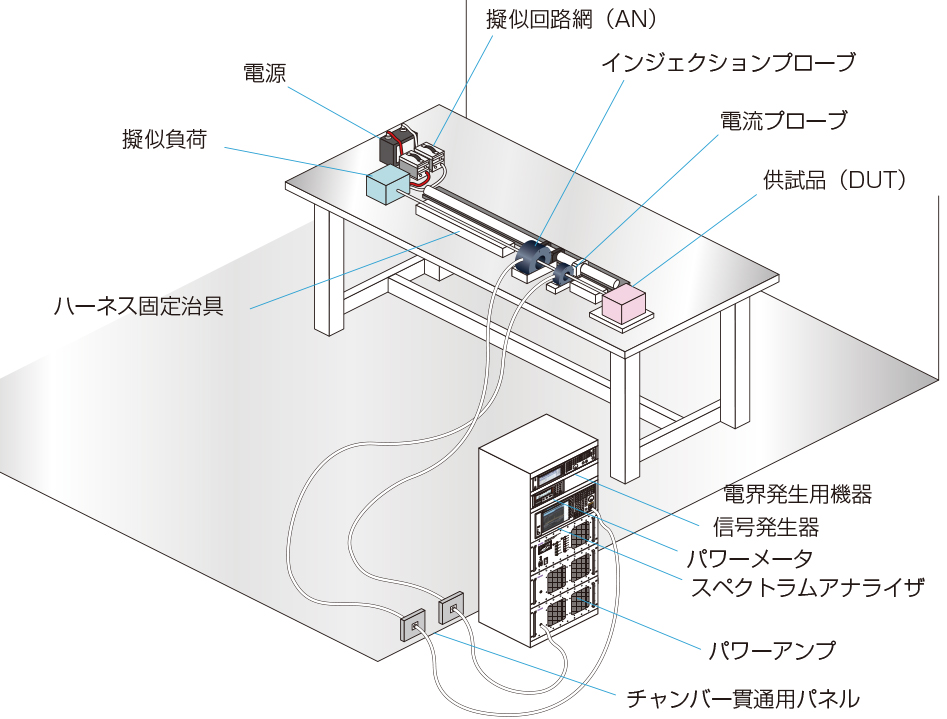

ハーネスに対しインジェクションプローブを用いて規定の周波数および試験レベルの電磁ノイズを誘起し、耐性を評価します。
● 準拠規格名：SAE J1113/4, ISO 11452-4, ISO 11451-4, JASO D012, JASO D011, その他各社メーカー規格
● 試験の再現性を向上させるためのオプション冶具を多数ご用意しています

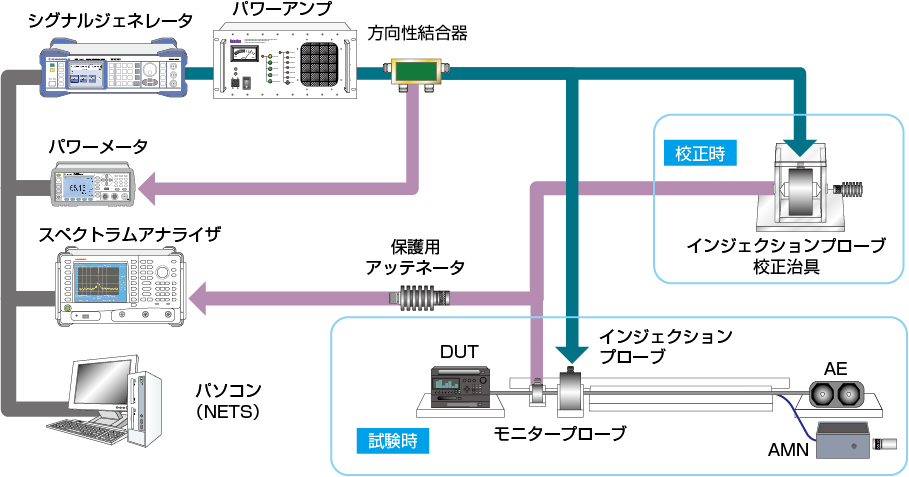

試験方法は置換法の他にカレントモニタプローブを用いた実測法の2種があります。
.jpg)
製品特長
- ISO 11452-4や各社メーカー規格に準拠したシステムです。
- 周波数範囲やハーネス径に適したインジェクションプローブやカレントモニタプローブのご提供ができます。
- 試験の再現性を向上させるためのオプション治具を多数ご用意しています。
- さまざまな試験規格に対応した擬似電源回路網（LISN・AN）をご案内できます。
製品仕様
測定周波数範囲
1MHz～2GHz 試験レベル
200mA 変調方式
AM 1kHz 80%, PM t on 577μsec., period 4600μsec 代表的な準拠規格名 SAE J1113/4，ISO 11452-4，ISO 11451-4， MIL-ST, R10
JASO D012，JASO D011, RTCA/DO-160, その他各社メーカー規格
お見積り・ご質問等、お気軽にお問合せ下さい。
ハーネスに対しインジェクションプローブを用いて規定の周波数および試験レベルの電磁ノイズを誘起し、耐性を評価します。
● 準拠規格名：SAE J1113/4, ISO 11452-4, ISO 11451-4, JASO D012, JASO D011, その他各社メーカー規格
● 試験の再現性を向上させるためのオプション冶具を多数ご用意しています
試験方法は置換法の他にカレントモニタプローブを用いた実測法の2種があります。
製品特長
- ISO 11452-4や各社メーカー規格に準拠したシステムです。
- 周波数範囲やハーネス径に適したインジェクションプローブやカレントモニタプローブのご提供ができます。
- 試験の再現性を向上させるためのオプション治具を多数ご用意しています。
- さまざまな試験規格に対応した擬似電源回路網（LISN・AN）をご案内できます。
製品仕様
測定周波数範囲 | 1MHz～2GHz |
試験レベル | 200mA |
変調方式 | AM 1kHz 80%, PM t on 577μsec., period 4600μsec |
| 代表的な準拠規格名 | SAE J1113/4，ISO 11452-4，ISO 11451-4， MIL-ST, R10 JASO D012，JASO D011, RTCA/DO-160, その他各社メーカー規格 |
お見積り・ご質問等、お気軽にお問合せ下さい。 |
|
