DC-ACインバータ NSシリーズ

シンプルな回路構成をもち、その特長を充分に引き出すDC-ACインバータです。

トランジスタスイッチングの応答性と鉄共振型定電圧変圧器の耐久力とを､マッチングさせた信頼性の高い製品として永い間ご愛用いただいております｡容量1.5KVAまでの製品はファンを使用しない自然空冷方式のため低メンテナンス性が特徴です。

製品名: DC-ACインバータ　NSシリーズ

型番: NS-50-1Z1～NS-5k-18Z1

価格: オープン価格

発売日: 発売中

お問い合わせはこちら

DC-ACインバータ　NSシリーズの特長



	ＮＳ，ＮＳ3シリーズ　　　　概　　　要

	電源装置として最も実用的で理想的な特性をもつ定電圧変圧器(CVT：Constant Voltage Transformer）
	を主回路に採用し、シンプルな回路構成でその特長を充分に引き出すDC-ACインバータです。
	優れた過負荷耐量や高い変換効率は、さまざまな負荷を駆動できるインバータとしての過酷な条件を
	満足します｡
	また、幅広い入力電圧をカバーする豊富な製品群や、一台の受注から短納期で対応する生産体制は、
	他社に例を見ないものとして高い評価をいただいております。

ＮＳ，ＮＳ３シリーズ　　　　仕　　　様

入　力　電　圧	ＤＣ12Ｖ､24Ｖ､48Ｖ､100Ｖ､200Ｖ	応　答　速　度	0.15秒以内
入力電圧範囲	90～140％	効　　　　　　率	65～85％以上
出　力　電　圧	ＡＣ100Ｖまたは200Ｖ±2％		（入力電圧，容量により差があります。）
出力電圧偏差	±2％	周　囲　温　度	-10～40℃
周　　波　　数	50Ｈｚまたは60Ｈｚ±0.1％	絶　縁　抵　抗	ＤＣ500Ｖメガにて測定10ＭΩ
波　　　　　　形	正弦波	絶　縁　耐　圧	ＡＣ1500Ｖ　（50Ｈｚ）　１分間
波　形　歪　率	5％以下

ＮＳ，ＮＳ３シリーズ　　

ＮＳシリーズ　　　　　　　単相出力製品一覧　　　

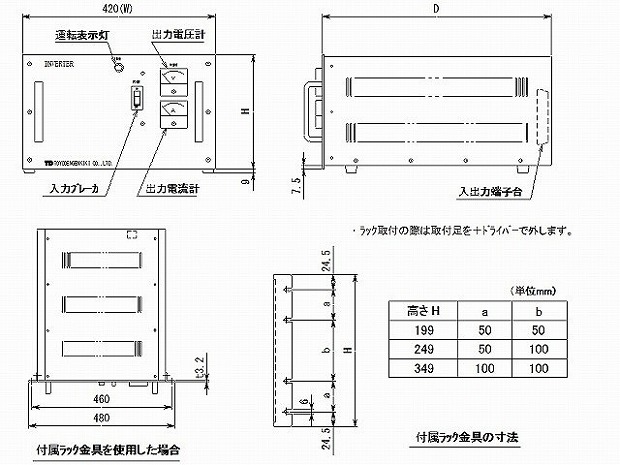

入力電圧	容量	型　　　　　　　　式		幅Ｗ	奥行D	高さH	重量	外形図
（Ｖ）	（ＶＡ）	出力1φAC100V	出力1φAC200V	(mm)	(mm)	(mm)	(kg)	番号

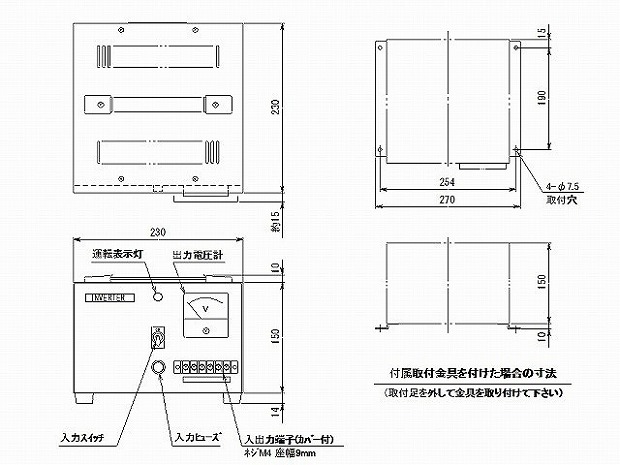

12	50	ＮＳ- 　50-　1Ｚ1	ＮＳ- 　50-　1Ｚ2	230	230	150	9	図-1
	100	ＮＳ- 100-　1Ｚ1	ＮＳ- 100-　1Ｚ2	420	400	199	17	図-2
	200	ＮＳ- 200-　1Ｚ1	ＮＳ- 200-　1Ｚ2	420	400	199	22	図-2
	300	ＮＳ- 300-　1Ｚ1	ＮＳ- 300-　1Ｚ2	420	500	249	25	図-2
	500	ＮＳ- 500-　1Ｚ1	ＮＳ- 500-　1Ｚ2	420	500	249	43	図-2
24	50	ＮＳ- 　50-　2Ｚ1	ＮＳ- 　50-　2Ｚ2	230	230	150	9	図-1
	100	ＮＳ- 100-　2Ｚ1	ＮＳ- 100-　2Ｚ2	420	400	199	18	図-2
	200	ＮＳ- 200-　2Ｚ1	ＮＳ- 200-　2Ｚ2	420	400	199	21	図-2
	300	ＮＳ- 300-　2Ｚ1	ＮＳ- 300-　2Ｚ2	420	400	199	25	図-2
	500	ＮＳ- 500-　2Ｚ1	ＮＳ- 500-　2Ｚ2	420	500	249	36	図-2
	750	ＮＳ- 750-　2Ｚ1	ＮＳ- 750-　2Ｚ2	420	500	249	45	図-2
	1K	ＮＳ-　1K-　2Ｚ1	ＮＳ-　1K-　2Ｚ2	420	500	349	52	図-2
	1.5K	ＮＳ-1.5K-　2Ｚ1	ＮＳ-1.5K-　2Ｚ2	400	550	770	110	図-3
	2K	ＮＳ-　2K-　2Ｚ1	ＮＳ-　2K-　2Ｚ2	400	550	770	130	図-3
48	50	ＮＳ- 　50-　4Ｚ1	ＮＳ- 　50-　4Ｚ2	230	230	150	9	図-1
	100	ＮＳ- 100-　4Ｚ1	ＮＳ- 100-　4Ｚ2	420	400	199	18	図-2
	200	ＮＳ- 200-　4Ｚ1	ＮＳ- 200-　4Ｚ2	420	400	199	21	図-2
	300	ＮＳ- 300-　4Ｚ1	ＮＳ- 300-　4Ｚ2	420	400	199	25	図-2
	500	ＮＳ- 500-　4Ｚ1	ＮＳ- 500-　4Ｚ2	420	400	199	34	図-2
	750	ＮＳ- 750-　4Ｚ1	ＮＳ- 750-　4Ｚ2	420	500	249	45	図-2
	1K	ＮＳ-　1K-　4Ｚ1	ＮＳ-　1K-　4Ｚ2	420	500	349	50	図-2
	1.5K	ＮＳ-1.5K-　4Ｚ1	ＮＳ-1.5K-　4Ｚ2	420	500	349	62	図-2
100	50	ＮＳ- 　50-　8Ｚ1	ＮＳ- 　50-　8Ｚ2	230	230	150	9	図-1
	100	ＮＳ- 100-　8Ｚ1	ＮＳ- 100-　8Ｚ2	420	400	199	17	図-2
	200	ＮＳ- 200-　8Ｚ1	ＮＳ- 200-　8Ｚ2	420	400	199	21	図-2
	300	ＮＳ- 300-　8Ｚ1	ＮＳ- 300-　8Ｚ2	420	400	199	25	図-2
	500	ＮＳ- 500-　8Ｚ1	ＮＳ- 500-　8Ｚ2	420	400	199	32	図-2
	750	ＮＳ- 750-　8Ｚ1	ＮＳ- 750-　8Ｚ2	420	500	249	40	図-2
	1K	ＮＳ-　1K-　8Ｚ1	ＮＳ-　1K-　8Ｚ2	420	500	349	50	図-2
	1.5K	ＮＳ-1.5K-　8Ｚ1	ＮＳ-1.5K-　8Ｚ2	420	500	349	62	図-2
	2K	ＮＳ-　2K-　8Ｚ1	ＮＳ-　2K-　8Ｚ2	400	550	770	120	図-3
	3K	ＮＳ-　3K-　8Ｚ1	ＮＳ-　3K-　8Ｚ2	450	600	860	160	図-3
	5K	ＮＳ- 　5K-　8Ｚ1	ＮＳ-　5K-　8Ｚ2	510	690	1000	250	図-3
200	500	ＮＳ- 500- 18Ｚ1	ＮＳ- 500- 18Ｚ2	420	500	249	36	図-2
	750	ＮＳ- 750- 18Ｚ1	ＮＳ- 750- 18Ｚ2	420	500	249	45	図-2
	1K	ＮＳ-　1K- 18Ｚ1	ＮＳ-　1K- 18Ｚ2	420	500	349	53	図-2
	1.5K	ＮＳ-1.5K- 18Ｚ1	ＮＳ-1.5K- 18Ｚ2	420	500	349	65	図-2
	2K	ＮＳ- 　2K-18Ｚ1	ＮＳ-　2K- 18Ｚ2	400	550	770	130	図-3
	3K	ＮＳ- 　3K-18Ｚ1	ＮＳ-　3K- 18Ｚ2	450	600	860	180	図-3
	5K	ＮＳ- 　5K-18Ｚ1	ＮＳ-　5K- 18Ｚ2	510	690	1000	250	図-3

ＮＳ3シリーズ　　　　　　三相出力製品一覧

入力電圧	容量	型　　　　　　　　式	幅Ｗ	奥行D	高さH	重量	外形図
（Ｖ）	（ＶＡ）	出力3φ AC200V	(mm)	(mm)	(mm)	(kg)	番号
24	1K	ＮＳ3-　1K-　2Ｚ	400	550	770	110	図-3
	2K	ＮＳ3-　2K-　2Ｚ	450	600	860	130	図-3
	3K	ＮＳ3-　3K-　2Ｚ	510	690	960	230	図-3
100	1K	ＮＳ3-　1K-　8Ｚ	400	550	770	110	図-3
	2K	ＮＳ3-　2K-　8Ｚ	450	600	860	130	図-3
	3K	ＮＳ3-　3K-　8Ｚ	510	690	960	230	図-3
	5K	ＮＳ3-　5K-　8Ｚ	580	780	1150	300	図-3
200	3K	ＮＳ3-　3K-18Ｚ	510	690	960	230	図-3
200	5K	ＮＳ3-　5K-18Ｚ	580	780	1150	320	図-3
