シグナルアナライザでキャプチャーしたIQデータをリアルタイム収録。 最大100MHzスパンの測定、異なる周波数帯の同時測定、最長24時間連続収録が可能。
リアルタイムIQデータレコーダーシステム MQ5300は、シグナルアナライザユニットと制御解析ユニットを組み合わせたシステムです。RF信号をIQデータとして長時間連続収録し、ソフトウェアを用いて再生や解析を行うことができます。 シグナルアナライザユニットには、当社製シグナルアナライザ（MSA538またはMSA558）が内蔵されています。
マイクロニクス株式会社 リアルタイムIQデータレコーダーシステム (MQ5300)
リアルタイムIQデータレコーダーシステムの特長
特長
- 大容量のSSDを搭載しており、最長24時間に亘るリアルタイムIQデータを収録できます。
- 周波数スパンは最大100MHzまで一括測定ができます。 ※シグナルアナライザ×5台並列動作時
- 連続しない異なる周波数帯（FDDによる双方向通信等）を同時測定することができます。 ※シグナルアナライザ複数台構成時
- IQデータ収録中もリアルタイムにスペクトルを表示することができます。
- 測定周波数は内蔵するシグナルアナライザによって2通りあります。20kHz～3.3GHz（MSA538）または8.5GHz（MSA558）
- 収録したIQデータはアプリケーションソフトウェア（MAS550）を使用して、容易に再生・解析が行えます。
特長
- 大容量のSSDを搭載しており、最長24時間に亘るリアルタイムIQデータを収録できます。
- 周波数スパンは最大100MHzまで一括測定ができます。 ※シグナルアナライザ×5台並列動作時
- 連続しない異なる周波数帯（FDDによる双方向通信等）を同時測定することができます。 ※シグナルアナライザ複数台構成時
- IQデータ収録中もリアルタイムにスペクトルを表示することができます。
- 測定周波数は内蔵するシグナルアナライザによって2通りあります。20kHz～3.3GHz（MSA538）または8.5GHz（MSA558）
- 収録したIQデータはアプリケーションソフトウェア（MAS550）を使用して、容易に再生・解析が行えます。

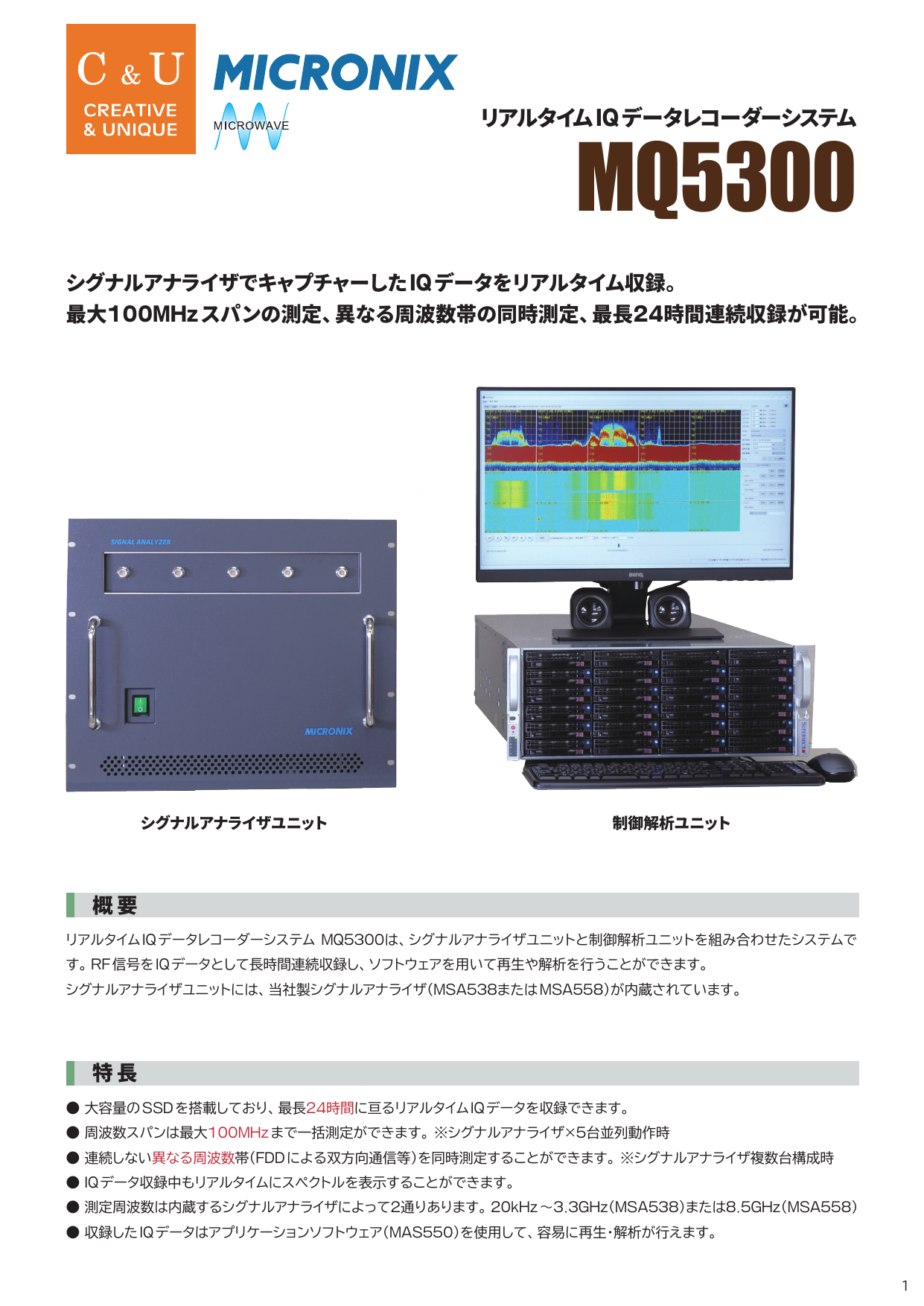

リアルタイムIQデータレコーダーシステムの資料ダウンロード
Contact
リアルタイムIQデータレコーダーシステムに関するお問い合わせ
出展企業情報
- 企業名
-
マイクロニクス株式会社
- 企業PR
- 電子計測器・高周波関連機器のトータルソリューションカンパニー。 スペクトラムアナライザ、可変アッテネータ、計測システム、ETC/DSRC試験システム、電波暗箱、EMC試験システム等の開発並びに製造・販売を行っています。
