グリッド型フェライト系電波吸収体を使用した50～800MHz対応の電波暗箱。 特定小電力無線や微弱無線での利用に最適。
低周波帯に対応
・シールド性能：70dB typ＠300MHz・反射係数：20dB以上＠50MHz～800MHz
マイクロニクス株式会社 電波暗箱・シールドボックス 中型タイプ (ME8669)
・反射係数：20dB以上＠50MHz～800MHz
電波暗箱・シールドボックス 中型タイプの特長
- フェライト系電波吸収体を使用
- 低周波帯に対応
- 技術基準適合試験、受信感度試験、EMC試験等に最適
仕様
型式 ME8669 外形寸法（約） 910(W)×650(H)×610(D)mm （突起物を除く） 内部寸法（約） 800(W)×495(H)×495(D) mm 重さ 約205kg 構造 電波吸収体、 ステンレスの2重構造 シールド性能 70dB typ＠300MHz 反射係数 20dB以上＠50MHz～800MHz コネクタ SMA 2個
I/F 25ピンD-sub 1個

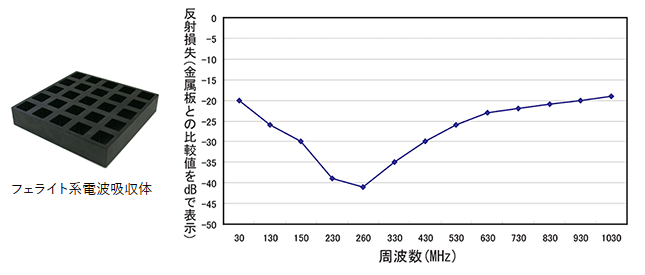

電波吸収体について
周波数 50MHz～800MHz 対象機器 - キーレスエントリー
- 携帯電話
- その他1GHz以下の無線機器
- フェライト系電波吸収体を使用
- 低周波帯に対応
- 技術基準適合試験、受信感度試験、EMC試験等に最適
仕様
| 型式 | ME8669 |
|---|---|
| 外形寸法（約） | 910(W)×650(H)×610(D)mm （突起物を除く） |
| 内部寸法（約） | 800(W)×495(H)×495(D) mm |
| 重さ | 約205kg |
| 構造 | 電波吸収体、 ステンレスの2重構造 |
| シールド性能 | 70dB typ＠300MHz |
| 反射係数 | 20dB以上＠50MHz～800MHz |
| コネクタ | SMA 2個 |
| I/F | 25ピンD-sub 1個 |
電波吸収体について
| 周波数 | 50MHz～800MHz |
|---|---|
| 対象機器 |
|
