超大型のEMC試験に最適な電波暗箱。大型EUT向けに直径756mm/耐荷重100kgの手動ターンテーブルを標準装備。
大型EUTのEMI試験に最適
・シールド性能：65dB以上・吸収性能：20dB以上＠30MHz～400MHz、12dB以上＠400MHz～1GHz
マイクロニクス株式会社 電波暗箱・シールドボックス 大型タイプ (MY5410)
・吸収性能：20dB以上＠30MHz～400MHz、12dB以上＠400MHz～1GHz
電波暗箱・シールドボックス 大型タイプの特長
特長
フェライト系電波吸収体を使用しており、EMC試験に最適。
大型EUT向けに直径756mm / 耐荷重100kgのターンテーブルを標準装備。
仕様
型式 MY5410-F1 外形寸法（約） 2364(W)×1902(H)×1424(D)mm （突起物含まず） 内部寸法（約） 約2215(W)×1485(H)×1275(D)mm ドア開口部寸法（約） 940(W)×1440(H)mm 総重量 約1020kg ターンテーブル 直径756mm/耐荷重100kg 電波吸収材 一重フェライトタイル シールド性能 65dB以上 吸収性能 20dB以上＠30MHz～400MHz、12dB以上＠400MHz～1GHz EUT用電源 AC ×1（250V10A max） コネクタ - 同軸
- N(J)@アンテナ出力 ×1
- N(J)@EUT用 ×1
- D-sub25ピン ×1
- LAN ×1
標準価格 お問い合わせください

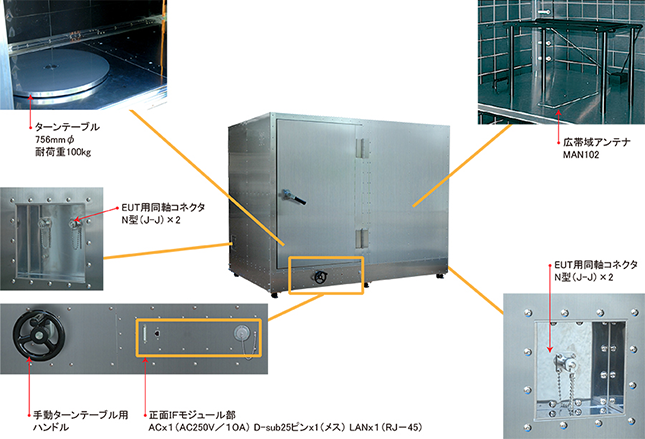

構造
特長
フェライト系電波吸収体を使用しており、EMC試験に最適。
大型EUT向けに直径756mm / 耐荷重100kgのターンテーブルを標準装備。
仕様
| 型式 | MY5410-F1 |
|---|---|
| 外形寸法（約） | 2364(W)×1902(H)×1424(D)mm （突起物含まず） |
| 内部寸法（約） | 約2215(W)×1485(H)×1275(D)mm |
| ドア開口部寸法（約） | 940(W)×1440(H)mm |
| 総重量 | 約1020kg |
| ターンテーブル | 直径756mm/耐荷重100kg |
| 電波吸収材 | 一重フェライトタイル |
| シールド性能 | 65dB以上 |
| 吸収性能 | 20dB以上＠30MHz～400MHz、12dB以上＠400MHz～1GHz |
| EUT用電源 | AC ×1（250V10A max） |
| コネクタ |
|
| 標準価格 | お問い合わせください |
構造
電波暗箱・シールドボックス 大型タイプの資料ダウンロード
Contact
電波暗箱・シールドボックス 大型タイプに関するお問い合わせ
出展企業情報
- 企業名
-
マイクロニクス株式会社
- 企業PR
- 電子計測器・高周波関連機器のトータルソリューションカンパニー。 スペクトラムアナライザ、可変アッテネータ、計測システム、ETC/DSRC試験システム、電波暗箱、EMC試験システム等の開発並びに製造・販売を行っています。
