待機電力測定もできる高精度パワーメータ

GPM-8213は、待機電力測定（IEC 62301-2011）の測定も可能な高精度のパワーメータです。別売のテストフィクスチャGPM-001を使用すれば電力測定の面倒な配線もなく簡単に測定ができます。

製品名: パワーメータ

型番: GPM-8213

価格: 130,000円

発売日: 発売中

お問い合わせはこちら

パワーメータの特長

GPM-8213は、待機電力測定も可能な高精度のパワーメータです。
5桁表示の4インチTFT液晶ディスプレイで視認性に優れ2通りの測定値表示で開発・設計や品質保証から生産ラインまで幅広くご使用いただけます。測定は、19種類の測定パラメータ前面、積算（積分）測定機能、高精度電圧/電流/電力測定により正確な電力測定が可能です。操作面では、背面に入力端子を装備し、測定が容易です。別売のテストフィクスチャGPM-001を使用すると配線などの面倒な作業が不要です。

型式	名称	価格（税抜）
GPM-8213	パワーメータ	￥120,000
GPM-8213VG	GP-IB付き	￥150,000
GPM-001	テストフィクスチャ	¥30,000

主な特徴

4インチ　カラー液晶ディスプレイ
2種類の測定値表示：
スタンダードモード（2つのメイン測定値と6種類のサプ測定値）と
シンプルモード（4種類の測定値を大きく表示）
IEC 62301規格の待機電力測定の要件に適合
電圧/ 電流測定周波数：DC～6kHz
電力（Watt）分解能：1mW
最小電流レンジ：5mA、分解能 0.1uA
電流/電圧測定：CF≦3、CF≦6（半波の場合）
W-h (電力対時間)/A-h (電流対時間)積算機能
全高調波ひずみ測定
前面入力端子/背面入力端子
標準インターフェース：RS-232C, USB device, LAN
オプション（工場出荷時）：GP-IB
測定の接続に便利な別売テストフィクスチャ：GPM-001

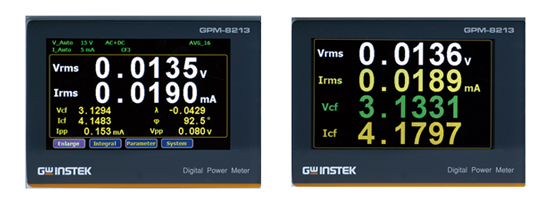

2種類の測定パラメータ表示

豊富な測定パラメータ

測定項目	シンボル
電圧	Vrms, V+pk, V-pk, Vdc*
電流	Irms, I+pk, I-pk, Idc*
電力	P, P+pk, P-pk, VA, VAR
力率	PF
クレストファクタ	CFV, CFI
位相確度	DEG
周波数	VHz, IHz
全高調波ひずみ	THDV, THDI
積算	WP, WP+, WP-, q, q+, q-

最適な測定機能
IEC 62301 / EN 50564の待機電力試験要件では、GPM-8213はDCから6kHzの測定周波数帯域幅、最小電流レベル5mA（分解能：0.1μA）、電力測定分解能（1μW 最小の電流および電圧レベル、最大電流および電圧レベルは1mW）を含む要件を満たしています。
それを超えると、積分測定の時間分解能は1秒です。大電力測定に関しては、背面パネルの端子を利用して600V / 20A測定を行うことができます。また、外部の変圧器/変流器を測定に使用し、PT / CTを使用して倍率（1～9999）を設定し、追加の計算をすることなく読み取り値を元の入力電圧または電流値に変更できます。

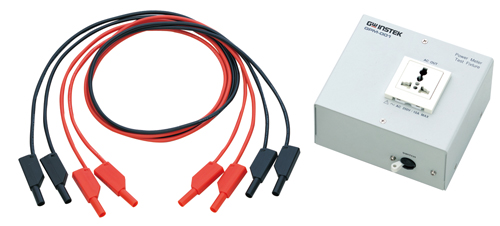

測定に便利なテストフィクスチャGPM-001（別売）
テストフィクスチャGPM-001を使用すると面倒な配線簡単にできます。
