多彩な波形を再現するシミュレーション電源
PBZシリーズは、＋、－両極性を出力端子の切り換えなしに、連続的に0を通過して、どちらへも可変できるバイポーラ方式直流安定化電源です。4象限動作により、電力を供給（ソース）できるとともに吸収（シンク）することもでき、誘導性負荷や容量性負荷を駆動することに適しています。 ファンクションジェネレータ（信号発生機能）を内蔵し、自在に波形生成とシーケンス設定が行えます。
菊水電子工業株式会社 インテリジェント・バイポーラ電源（CVCC） (PBZシリーズ)
インテリジェント・バイポーラ電源（CVCC）の特長
コンフォータブルな試験を実現する7つの特長！
PBZ シリーズは、＋、－両極性を出力端子の切り換えなしに、連続的に0 を通過して、どちらへも可変できるバイポーラ方式直流安定化電源です。4 象限動作により、電力を供給（ソース）できるとともに吸収（シンク）することもでき、誘導性負荷や容量性負荷を駆動することに適しています。ファンクションジェネレータ（信号発生機能）を内蔵し、自在に波形生成とシーケンス設定が行えます。
また、電源変動試験に必須の同期運転機能や出力電流を拡張する並列運転機能も装備しています。「スイッチング」＋「リニア」方式を採用することにより、当社従来モデル比40% 軽量化（質量約22 kg）としながら低リップル・ノイズで、高速動作（CV モード:100 kHz）を実現しています。

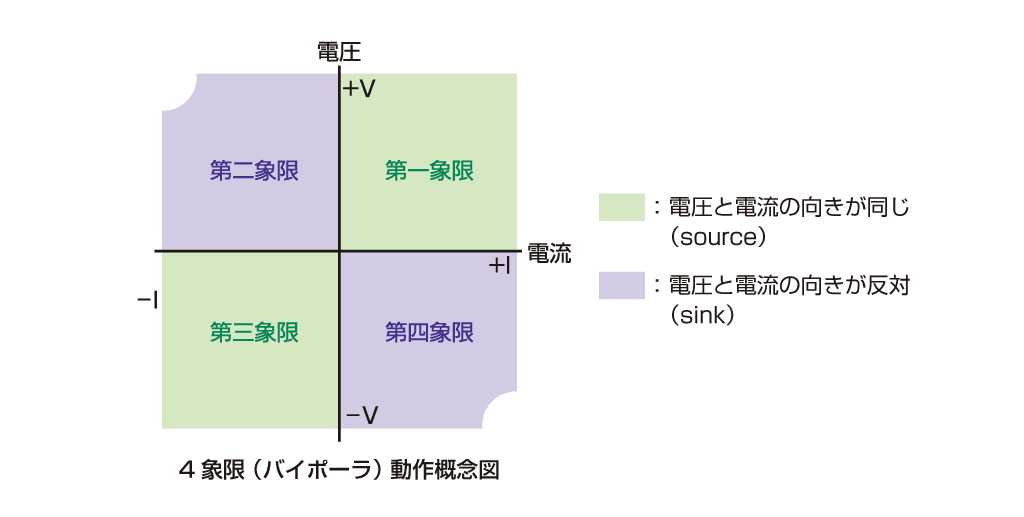

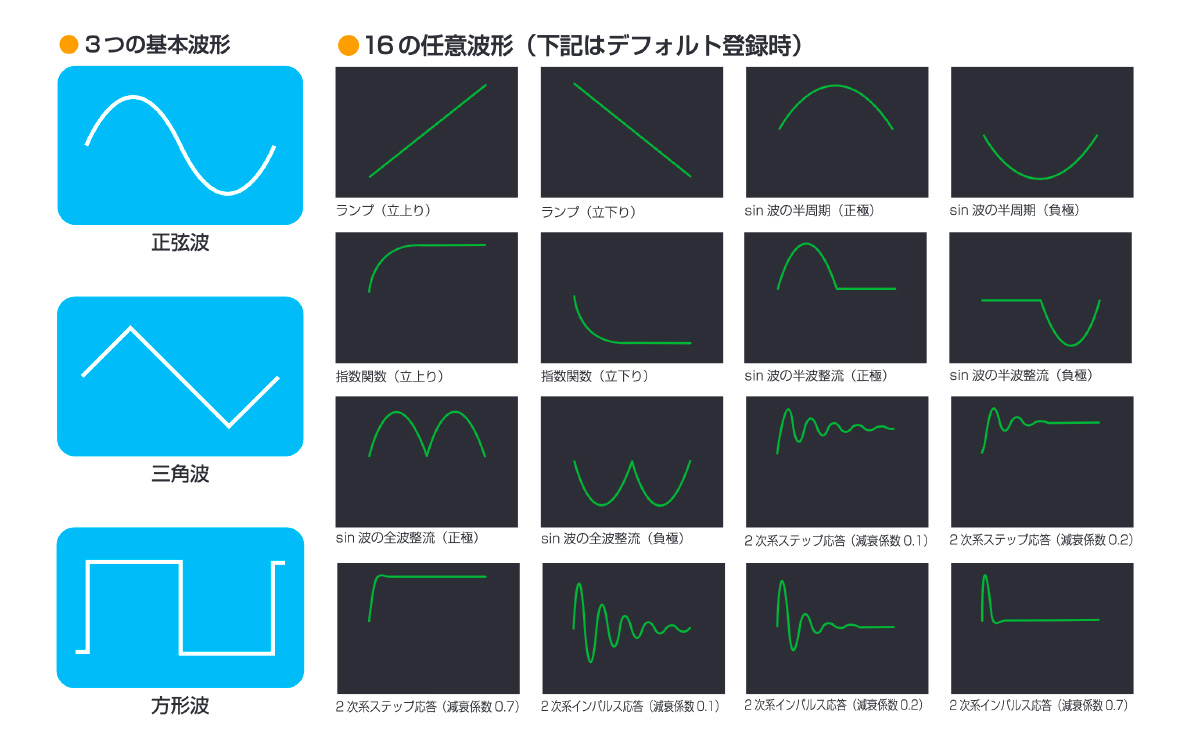

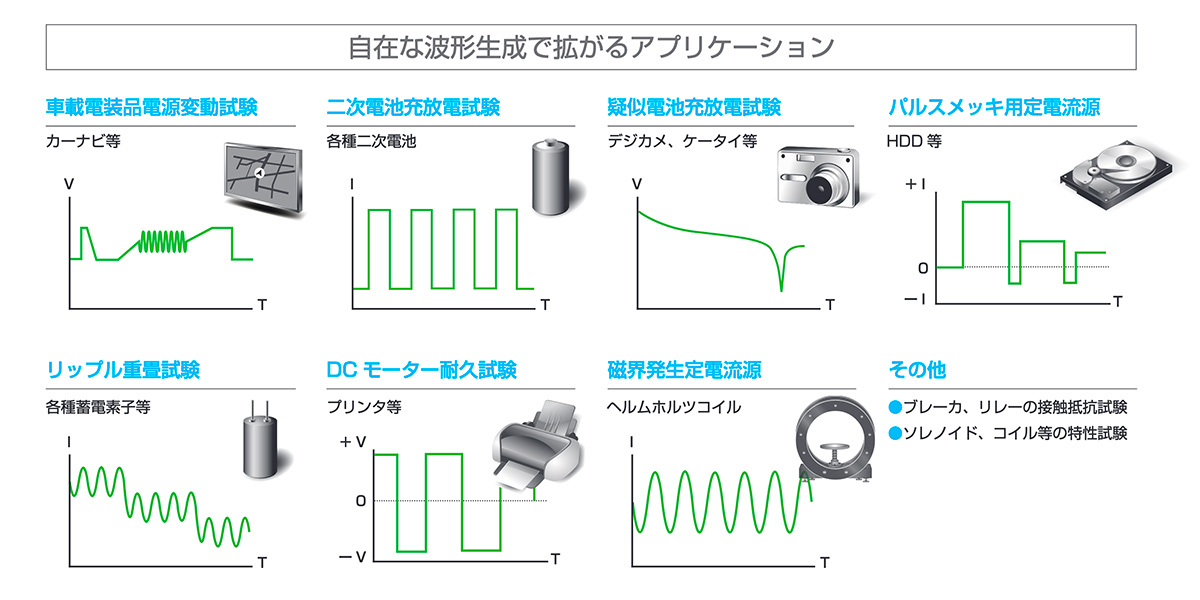

1. 波形生成機能
ファンクションジェネレータ内蔵！任意波形でプログラムも簡単設定！
PBZシリーズは、正弦波、方形波、三角波の基本波形に加えて、16波形まで登録できる任意波形発生機能を装備しています。これらは、振幅・周波数・開始位相・周波数スイープ・方形波デューティの設定が可能となります。任意16波形は、自在に編集することができ、独自に編集作成した波形を登録し簡単に呼び出して使用することができます。また、シーケンス機能では、各波形を1ステップとして設定することができ、最大で1024ステップを16のプログラムに設定可能です。
※波形編集には専用アプリケーションソフト（オプション：Wavy for PBZ）が必要となります。
2. シーケンス機能
スクリプト機能でシーケンスがさらに便利に！
正弦波、三角波、方形波の基本波形および16の任意波形も1ステップで設定できますので、複雑なシーケンスも簡単に作成する事が出来ます。シーケンスは、1024ステップにより構成されます。このステップを組合せた単位がプログラムとなり、最大16プログラムに分割して設定することができます。シーケンスの実行は、プログラム単体での実行はもちろん、スクリプト機能により、プログラムを自在に組合わせて実行することができます。図のようにプログラム1で8ステップ使用した場合、1024-8=1016となり、残り1016ステップ、15プログラムの設定が可能となります。 スクリプトとは、設定したプログラムの順序や繰返し回数を指定する機能です。1スクリプトにつき最大50行まで設定可能です。尚、スクリプトはCV/CCモードで各1つの設定となります。

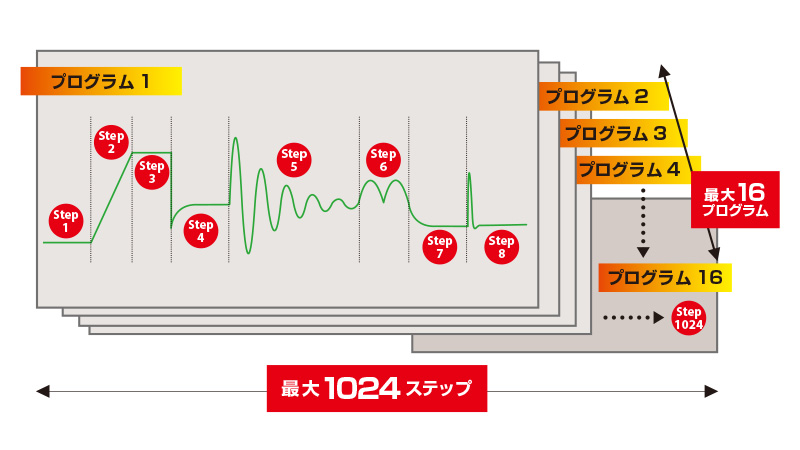

ステップとプログラムの設定概念図

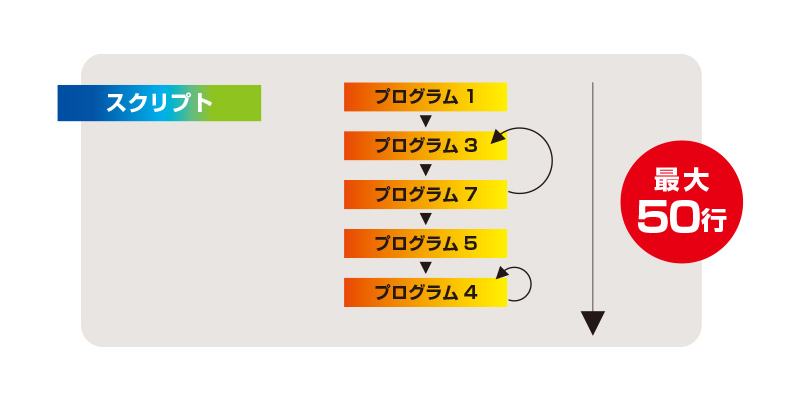

スクリプトの例
3. 同期運転機能
シーケンスを実行しても時間的なズレが発生しない！多チャンネル電源変動試験（規格試験）を実現！
PBZを複数台使用して、シーケンスを実行する場合に各電源出力の同期を取る機能です。これにより長時間のシーケンスを実行しても時間的なズレが発生しません。
※起動時1μs以下の遅延発生します。

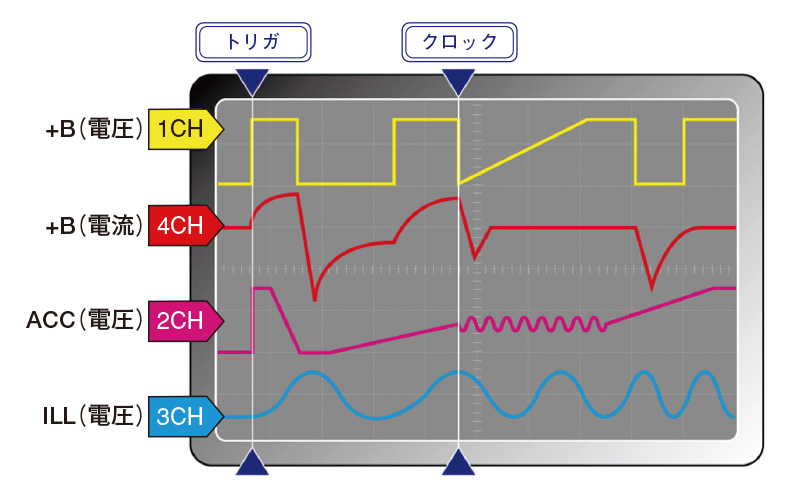

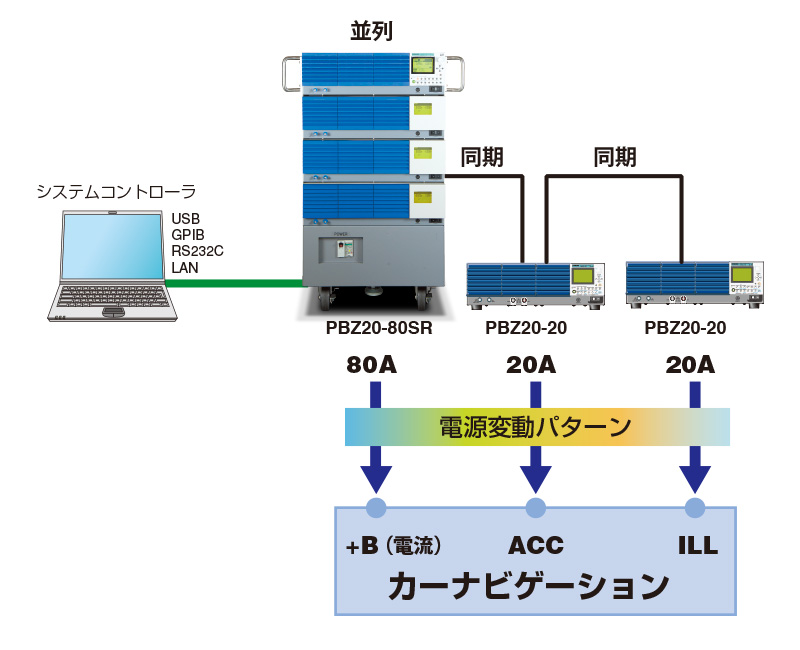

多チャンネル電源変動試験の例（同期運転使用例）
自動車の場合、バッテリから電気が供給されますが、電気をONする順番=キーを回す順番（+B→ACC→IG）によって、複数の車載電装品がON／OFFされます。エンジン始動時や電気回路のチャタリング等、自動車内の電源環境としては不安定要素が非常に多いため、これらを起因とする電源の瞬断や変動等を想定し、各車載電装品が有しているチャンネルに対して、電源変動試験を行います。
カーナビゲーション・システムの場合
・CH1：＋Bライン
クロックやメモリに対してバッテリから常時、電源が供給されています。
・CH2：ACCライン
イグニッションスイッチのACC接点を経由して、カーナビの電源がONします。この状態でナビ設定や音楽鑑賞等、操作が可能となります。
・CH3：ILLライン
+B、IG、ACCを直接プルアップする電源ライン（ILL）。バックアップ用の電源ラインです。
4. 並列運転機能
手軽に容量拡大
出力電流を拡張する機能です。必要な電流値に合わせ並列接続にて対応します。同一モデルで標準2台、オプションの並列運転キットを使用すればユーザ様で簡単にセットアップすることが出来ます。
※3台以上についてはPBZ SRシリーズを、6台以上については、別途ご相談ください。（A無しモデルのみ）
並列運転キット（オプション）
PBZ シリーズ（同一モデル）2 台を並列接続するためのアクセサリキットです。設置方法に応じたタイプをお選びください。
※ PK02-PBZ および PK03-PBZ にブラケットは付属しましせん。
- デスク据置き用：PK01-PBZ
キット内容：ブラケット、絶縁シート、OUTPUT 端子間接続バー、並列出力端子カバー、ブラケット用ねじ（M4-8L）、スペーサ、負荷電線用ねじ（M5-10L）、並列運転信号ケーブル - ラック組込み用 （インチサイズ EIA 規格） ：PK02-PBZ
キット内容：絶縁シート、OUTPUT 端子間接続バー、負荷電線用ねじ（M5-10L）、並列運転信号ケーブル - ラック組込み用 （ミリサイズ JIS 規格） ：PK03-PBZ
キット内容：絶縁シート、OUTPUT 端子間接続バー、負荷電線用ねじ（M5-10L）、並列運転信号ケーブル
5. ユニポーラモード
第2象限を全域動作

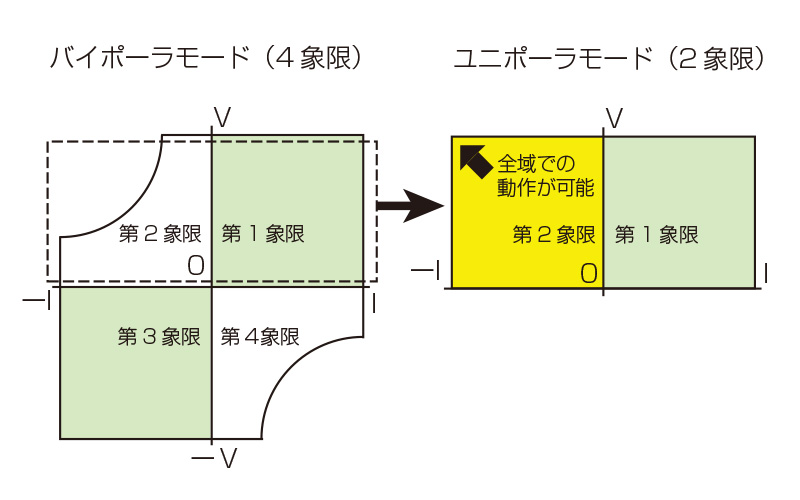

本製品特有の機能です。電圧が単一極性なのでユニポーラモードと呼びます。ユニポーラ電源は、電流が単一方向ですが、ユニポーラモードは、電流を双方向（ソース、シンク）に流すことが可能です。図に示すように、電圧（縦軸）と電流（横軸）を直交させたグラフで表すと、第1象限と第2象限の領域（2象限）で動作が可能です。バイポーラモードでは、第2、第4象限に電力制限領域（PBZ20-20：100W、PBZ40-10：180W、PBZ60-6.7：200W、PBZ80-5：200W）がありますが、ユニポーラモードでは、第2象限全域で動作が可能となります。

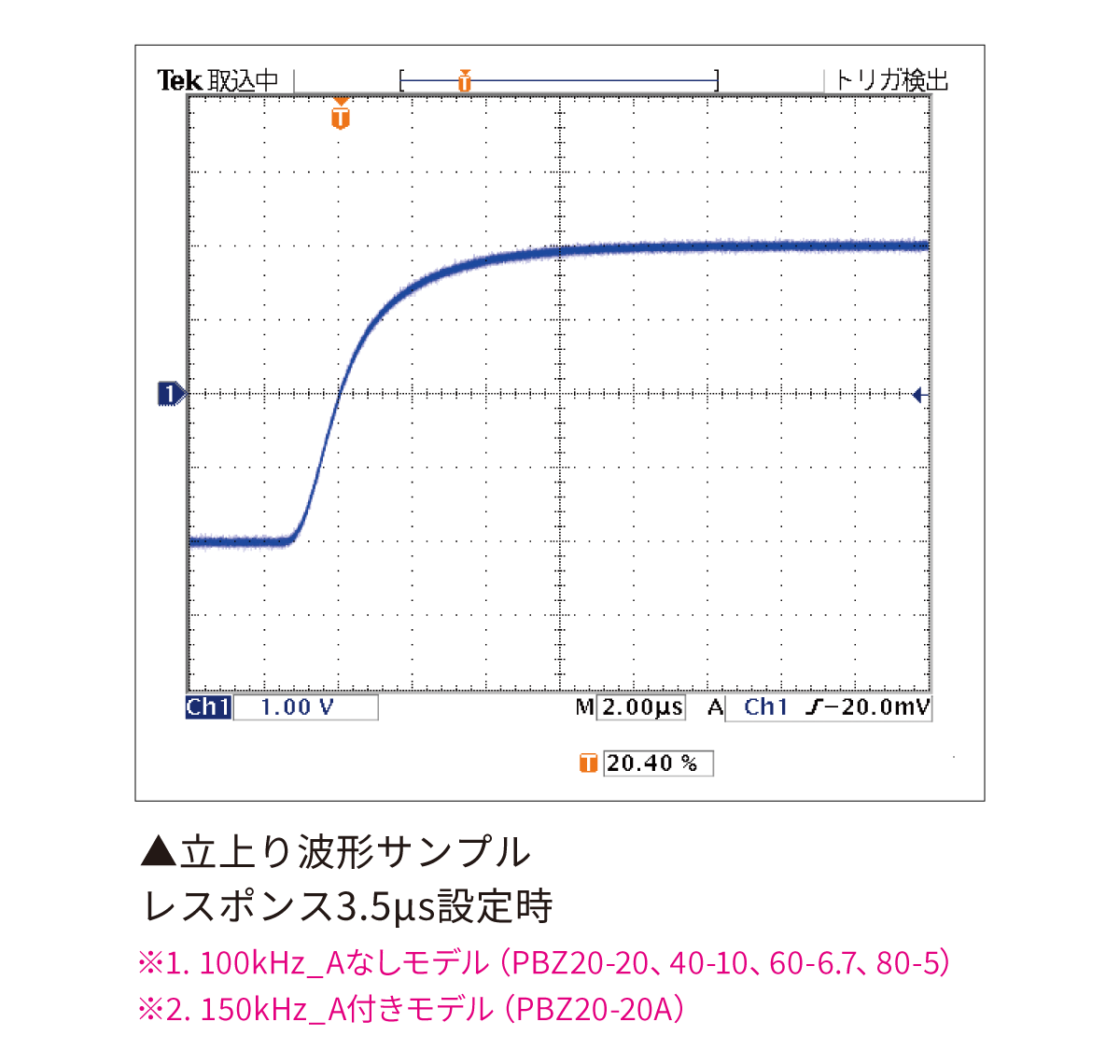

6. 高速応答
100kHz*1 /150kHz*2 （CV モード）
周波数特性100kHz/150kHz（CV）。立上り、立下り時間3.5 μsの優れた波形品位で様々な波形を高精度に再現します。

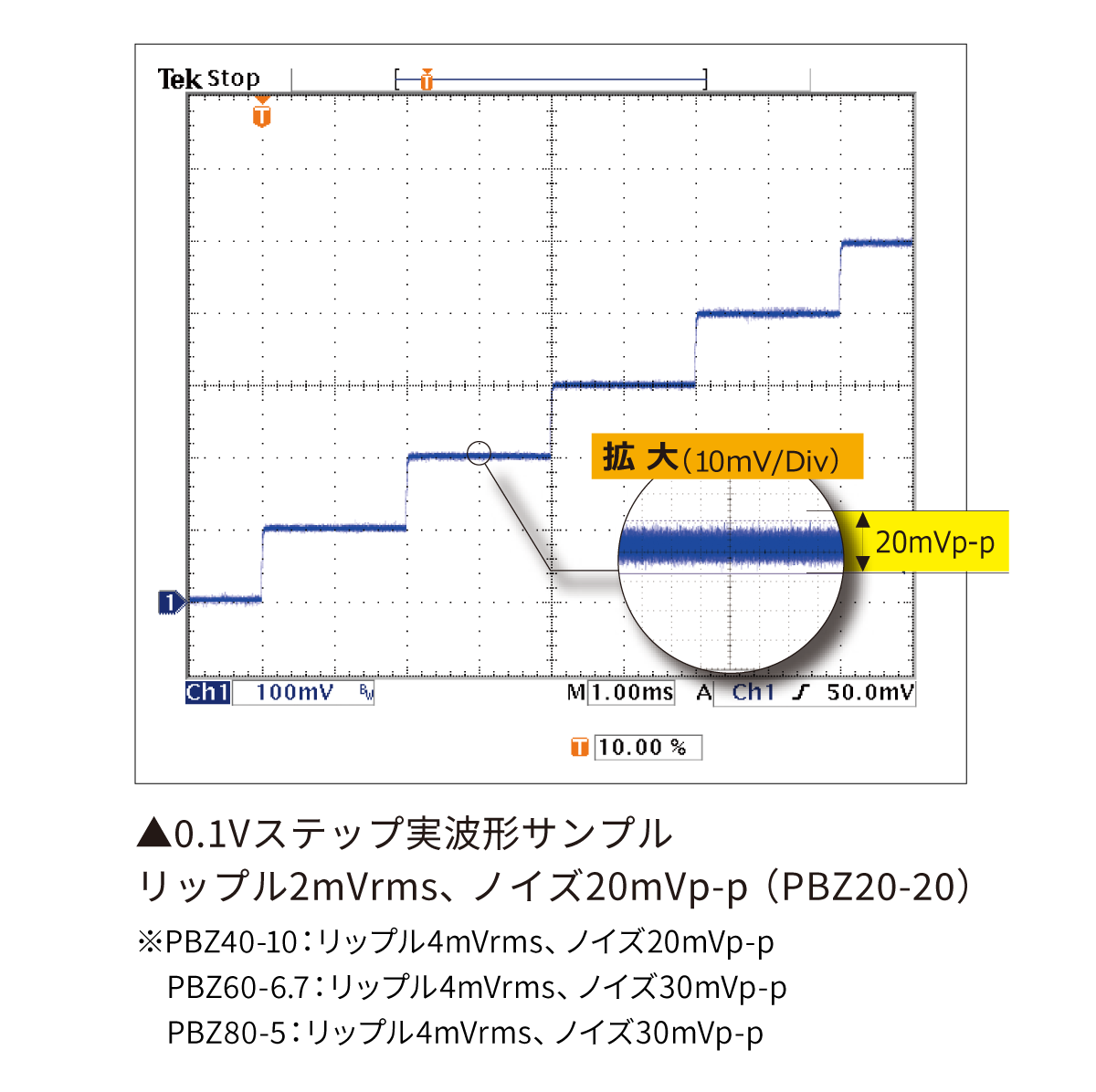

7. 低リップル・ノイズ
優れた波形品位
各種シミュレーション、パルス駆動機器に影響を与えない優れた波形品位。
インテリジェント・バイポーラ電源（CVCC）の動画
Wavy シリーズ
コンフォータブルな試験を実現する7つの特長！
PBZ シリーズは、＋、－両極性を出力端子の切り換えなしに、連続的に0 を通過して、どちらへも可変できるバイポーラ方式直流安定化電源です。4 象限動作により、電力を供給（ソース）できるとともに吸収（シンク）することもでき、誘導性負荷や容量性負荷を駆動することに適しています。ファンクションジェネレータ（信号発生機能）を内蔵し、自在に波形生成とシーケンス設定が行えます。
また、電源変動試験に必須の同期運転機能や出力電流を拡張する並列運転機能も装備しています。「スイッチング」＋「リニア」方式を採用することにより、当社従来モデル比40% 軽量化（質量約22 kg）としながら低リップル・ノイズで、高速動作（CV モード:100 kHz）を実現しています。
1. 波形生成機能
ファンクションジェネレータ内蔵！任意波形でプログラムも簡単設定！
PBZシリーズは、正弦波、方形波、三角波の基本波形に加えて、16波形まで登録できる任意波形発生機能を装備しています。これらは、振幅・周波数・開始位相・周波数スイープ・方形波デューティの設定が可能となります。任意16波形は、自在に編集することができ、独自に編集作成した波形を登録し簡単に呼び出して使用することができます。また、シーケンス機能では、各波形を1ステップとして設定することができ、最大で1024ステップを16のプログラムに設定可能です。
※波形編集には専用アプリケーションソフト（オプション：Wavy for PBZ）が必要となります。
2. シーケンス機能
スクリプト機能でシーケンスがさらに便利に！
正弦波、三角波、方形波の基本波形および16の任意波形も1ステップで設定できますので、複雑なシーケンスも簡単に作成する事が出来ます。シーケンスは、1024ステップにより構成されます。このステップを組合せた単位がプログラムとなり、最大16プログラムに分割して設定することができます。シーケンスの実行は、プログラム単体での実行はもちろん、スクリプト機能により、プログラムを自在に組合わせて実行することができます。図のようにプログラム1で8ステップ使用した場合、1024-8=1016となり、残り1016ステップ、15プログラムの設定が可能となります。 スクリプトとは、設定したプログラムの順序や繰返し回数を指定する機能です。1スクリプトにつき最大50行まで設定可能です。尚、スクリプトはCV/CCモードで各1つの設定となります。
ステップとプログラムの設定概念図
スクリプトの例
3. 同期運転機能
シーケンスを実行しても時間的なズレが発生しない！多チャンネル電源変動試験（規格試験）を実現！
PBZを複数台使用して、シーケンスを実行する場合に各電源出力の同期を取る機能です。これにより長時間のシーケンスを実行しても時間的なズレが発生しません。
※起動時1μs以下の遅延発生します。
多チャンネル電源変動試験の例（同期運転使用例）
自動車の場合、バッテリから電気が供給されますが、電気をONする順番=キーを回す順番（+B→ACC→IG）によって、複数の車載電装品がON／OFFされます。エンジン始動時や電気回路のチャタリング等、自動車内の電源環境としては不安定要素が非常に多いため、これらを起因とする電源の瞬断や変動等を想定し、各車載電装品が有しているチャンネルに対して、電源変動試験を行います。
カーナビゲーション・システムの場合
・CH1：＋Bライン
クロックやメモリに対してバッテリから常時、電源が供給されています。
・CH2：ACCライン
イグニッションスイッチのACC接点を経由して、カーナビの電源がONします。この状態でナビ設定や音楽鑑賞等、操作が可能となります。
・CH3：ILLライン
+B、IG、ACCを直接プルアップする電源ライン（ILL）。バックアップ用の電源ラインです。
4. 並列運転機能
手軽に容量拡大
出力電流を拡張する機能です。必要な電流値に合わせ並列接続にて対応します。同一モデルで標準2台、オプションの並列運転キットを使用すればユーザ様で簡単にセットアップすることが出来ます。
※3台以上についてはPBZ SRシリーズを、6台以上については、別途ご相談ください。（A無しモデルのみ）
並列運転キット（オプション）
PBZ シリーズ（同一モデル）2 台を並列接続するためのアクセサリキットです。設置方法に応じたタイプをお選びください。
※ PK02-PBZ および PK03-PBZ にブラケットは付属しましせん。
- デスク据置き用：PK01-PBZ
キット内容：ブラケット、絶縁シート、OUTPUT 端子間接続バー、並列出力端子カバー、ブラケット用ねじ（M4-8L）、スペーサ、負荷電線用ねじ（M5-10L）、並列運転信号ケーブル - ラック組込み用 （インチサイズ EIA 規格） ：PK02-PBZ
キット内容：絶縁シート、OUTPUT 端子間接続バー、負荷電線用ねじ（M5-10L）、並列運転信号ケーブル - ラック組込み用 （ミリサイズ JIS 規格） ：PK03-PBZ
キット内容：絶縁シート、OUTPUT 端子間接続バー、負荷電線用ねじ（M5-10L）、並列運転信号ケーブル
5. ユニポーラモード
第2象限を全域動作
本製品特有の機能です。電圧が単一極性なのでユニポーラモードと呼びます。ユニポーラ電源は、電流が単一方向ですが、ユニポーラモードは、電流を双方向（ソース、シンク）に流すことが可能です。図に示すように、電圧（縦軸）と電流（横軸）を直交させたグラフで表すと、第1象限と第2象限の領域（2象限）で動作が可能です。バイポーラモードでは、第2、第4象限に電力制限領域（PBZ20-20：100W、PBZ40-10：180W、PBZ60-6.7：200W、PBZ80-5：200W）がありますが、ユニポーラモードでは、第2象限全域で動作が可能となります。
6. 高速応答
100kHz*1 /150kHz*2 （CV モード）
周波数特性100kHz/150kHz（CV）。立上り、立下り時間3.5 μsの優れた波形品位で様々な波形を高精度に再現します。
7. 低リップル・ノイズ
優れた波形品位
各種シミュレーション、パルス駆動機器に影響を与えない優れた波形品位。
インテリジェント・バイポーラ電源（CVCC）の動画
Wavy シリーズ
