電磁波の反射・透過調整など幅広く利用出来ます。
カーボン混入発泡ウレタン吸収体の素材をシート化した材料です。 電波暗室の性能調整用のほかに各種電磁環境対策において、電磁波の反射・透過調整など幅広く利用出来ます。ご指定の形状に加工することも容易です。
東北化工株式会社 ウレタンフラット1層型電波吸収体 (UFSシリーズ)
ウレタンフラット1層型電波吸収体の特長
ウレタンフラット1層型電波吸収体 UFSシリーズ
主用途：電波反射、透過調整用 材質：ウレタンフォーム 形状：フラット1層 寸法：600×600mm（底面）
仕様
品名 厚さ[mm] 重量[kg/m2] UFS-10 10 0.08 UFS-20 20 0.16 UFS-30 30 0.24
電波吸収特性
周波数
[GHz]
反射減衰量の目安[dB]：金属板上に設置した場合 UFS-10 UFS-20 UFS-30 UFS-45 UFS-60 0.3 -2 -3 0.5 -2 -3 -4 0.7 -3 -5 -5 1.0 -2 -5 -7 -6 2.0 -2 -7 -13 -8 -8 3.0 -5 -20 -11 -10 -11 5.0 -12 -18 -12 -13 -14 7.0 -15 -9 -20 -17 -15 10.0 -10 -21 -15 -18 -18
周波数
[GHz]
透過減衰量の目安[dB] UFS-10 UFS-20 UFS-30 UFS-45 UFS-60 0.3 -7 -4 -6 -8 -9 0.5 -7 -5 -6 -8 -10 0.7 -7 -5 -7 -8 -11 1.0 -7 -5 -7 -9 -12 2.0 -7 -5 -7 -11 -15 3.0 -7 -7 -8 -13 -17 5.0 -8 -7 -10 -15 -20 7.0 -9 -7 -11 -17 -22 10.0 -9 -7 -11 -17 -22
ウレタンフラット1層型電波吸収体 UFSシリーズ
| 主用途：電波反射、透過調整用 |
| 材質：ウレタンフォーム | |
| 形状：フラット1層 | |
| 寸法：600×600mm（底面） |
仕様
| 品名 | 厚さ[mm] | 重量[kg/m2] |
| UFS-10 | 10 | 0.08 |
| UFS-20 | 20 | 0.16 |
| UFS-30 | 30 | 0.24 |

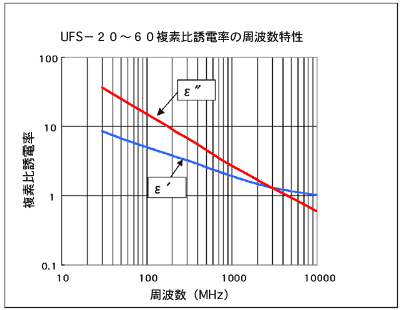

電波吸収特性
周波数 [GHz] | 反射減衰量の目安[dB]：金属板上に設置した場合 | ||||
| UFS-10 | UFS-20 | UFS-30 | UFS-45 | UFS-60 | |
| 0.3 | -2 | -3 | |||
| 0.5 | -2 | -3 | -4 | ||
| 0.7 | -3 | -5 | -5 | ||
| 1.0 | -2 | -5 | -7 | -6 | |
| 2.0 | -2 | -7 | -13 | -8 | -8 |
| 3.0 | -5 | -20 | -11 | -10 | -11 |
| 5.0 | -12 | -18 | -12 | -13 | -14 |
| 7.0 | -15 | -9 | -20 | -17 | -15 |
| 10.0 | -10 | -21 | -15 | -18 | -18 |
周波数 [GHz] | 透過減衰量の目安[dB] | ||||
| UFS-10 | UFS-20 | UFS-30 | UFS-45 | UFS-60 | |
| 0.3 | -7 | -4 | -6 | -8 | -9 |
| 0.5 | -7 | -5 | -6 | -8 | -10 |
| 0.7 | -7 | -5 | -7 | -8 | -11 |
| 1.0 | -7 | -5 | -7 | -9 | -12 |
| 2.0 | -7 | -5 | -7 | -11 | -15 |
| 3.0 | -7 | -7 | -8 | -13 | -17 |
| 5.0 | -8 | -7 | -10 | -15 | -20 |
| 7.0 | -9 | -7 | -11 | -17 | -22 |
| 10.0 | -9 | -7 | -11 | -17 | -22 |
